Cadence页间连接符标号管理:删除、添加与更新

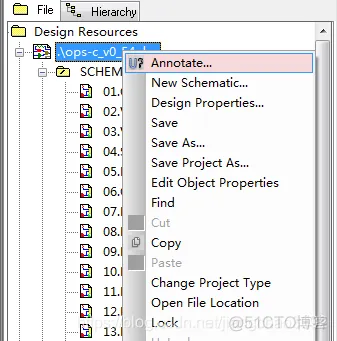

1,选择项目工程,鼠标右键选择 Annotote

cadence 页间连接符标号的 删除,添加,更新_右键

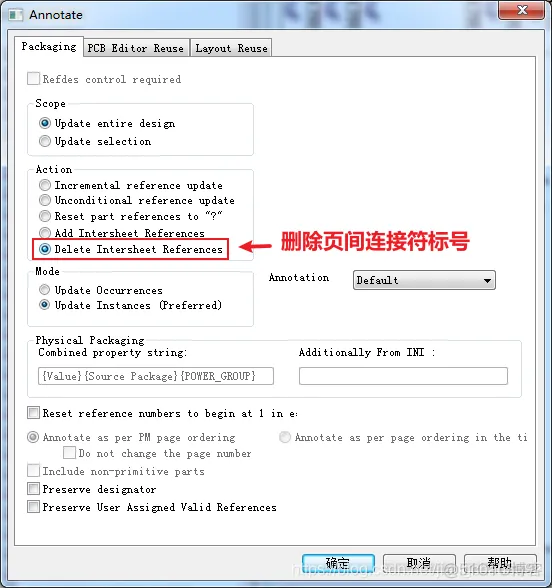

2,删除页间连接符标号

cadence 页间连接符标号的 删除,添加,更新_右键_02

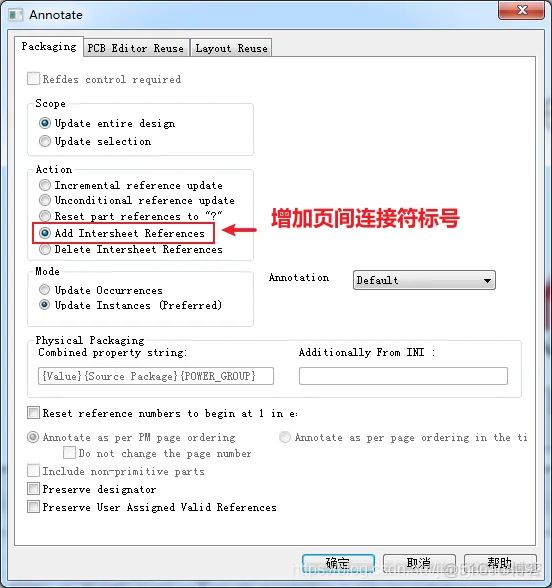

2, 增加页间连接符标号

cadence 页间连接符标号的 删除,添加,更新_cadence_03

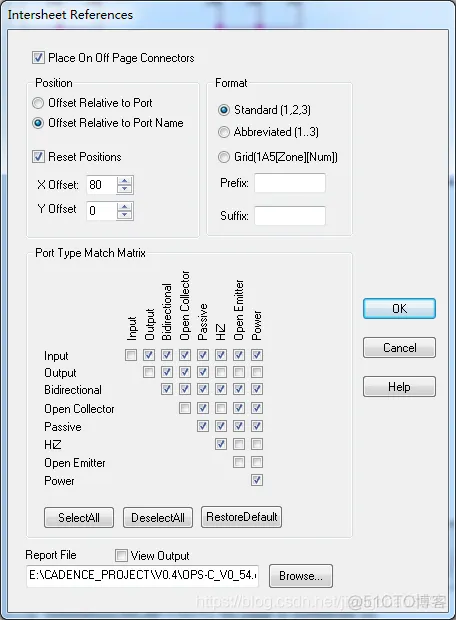

选择Position 选择Offset relative to Port Name.

cadence 页间连接符标号的 删除,添加,更新_orcad_04

3,当报错时,一般为页码有重复。

cadence 页间连接符标号的 删除,添加,更新_右键_05
