Cadence绘制二极管符号教程

阅读数 7
点赞 0
article_banner

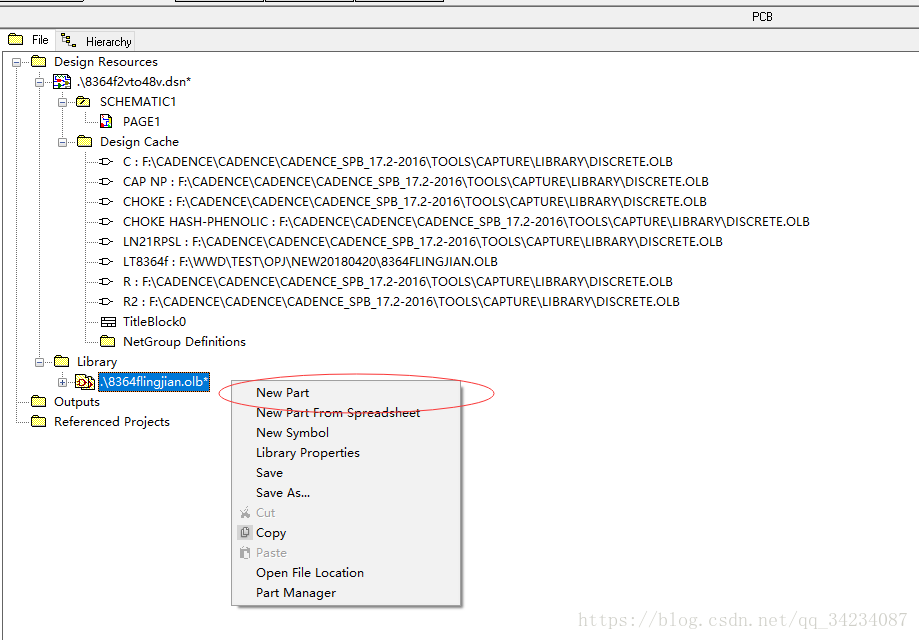

1、首先新建一个Part

2、在右边的工具栏选择Place polyline

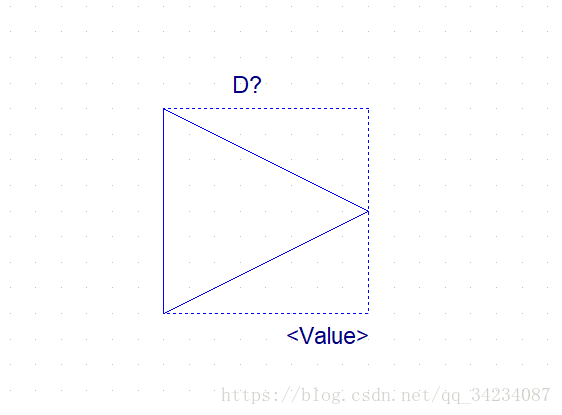

3、首尾相连画一个三角形出来(按住Shift键就可以话斜线了)

4、选中刚刚画的三角形,右键选择Edit Properties

弹出的 对话框  如下

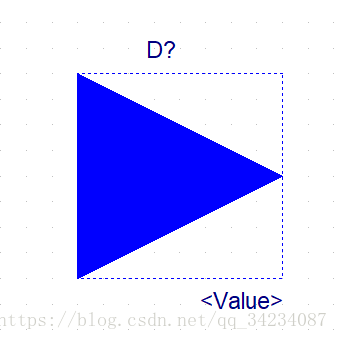

点击Fill Style选项,选择Solid,点击ok。三角形内部就被填充了,点击三角形的角尖处可以拖拉三角形

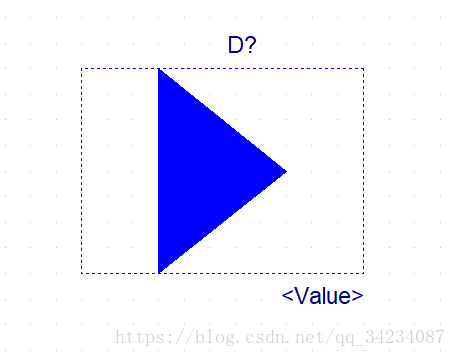

将三角形拉扁一些,将边框拉大来放 引脚

5、右边工具栏选择Plcae line,画线,这里有一点需要注意,就是画出来的引脚要和网格点重合,如果没有重合,到时候原理图里面连起来的时候也没有重合,强迫症受不了。在这里可以在顶部的Options-Perferences打开选项卡,切换到Grid Display 标签页  ,勾选Pointer snap to grid,之后绘制的图形就会强制定位到网格点上了。

6、接下来在右侧选择Place pin选项,放置针脚。
