Cadence OrCAD原理图中元件快速查找技巧

Cadence OrCAD原理图中快速查找元件和网络方法
本章节将教大家如何在OrCAD原理图中根据元件位号快速查找元件的两个方法。

方法一：在.obj页面的“File”标签下查找元件。

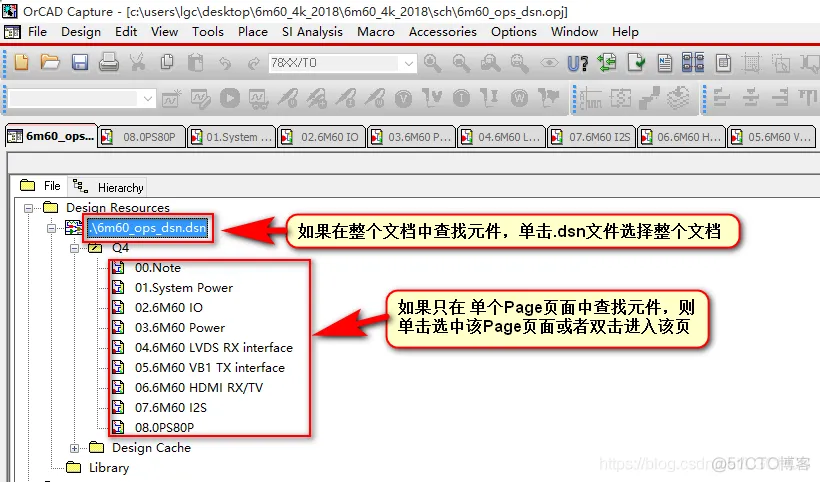

1、打开Cadence OrCAD原理图dsn文件（如果在整个文档中查找元件，单击选中dsn文件选择整个文档；如果只在单个Page页面中查找元件，则单击选中该Page页面双击进入该页面）。

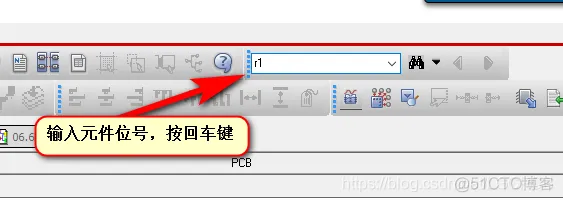

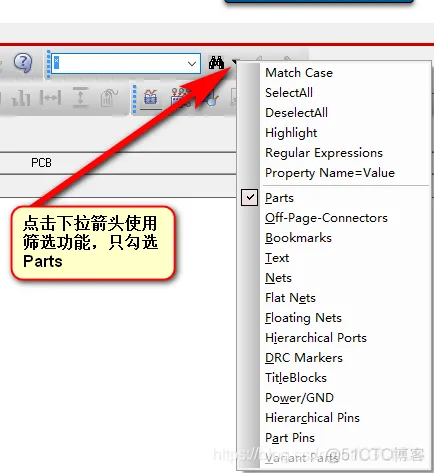

2、 在Search工具栏的文本框中输入元件位号（点击在Search工具栏的下拉箭头对查询对象进行筛选，只勾选Parts，其它的不要选。

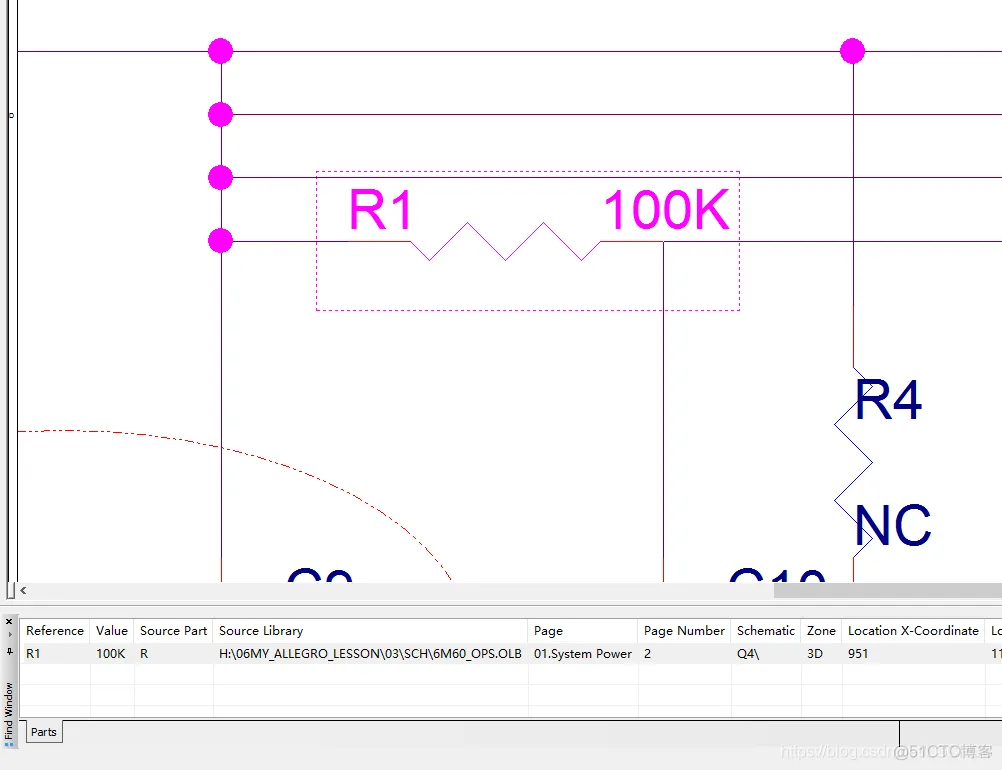

3、此时在电脑屏幕左下方的“Find window”窗口将显示所查找条件的对象。窗口中显示了元件的Reference、Value和所在的页面等信息。同时被搜索的元件将会在原理图中高亮显示。

4、通过以上方法可以在整个DSN文件夹下或者单个Page中搜索其他对象，比如网络名（Nets），文本（Text）等等。

方法二：在.obj页面的“Hierarchy”标签下查找元件

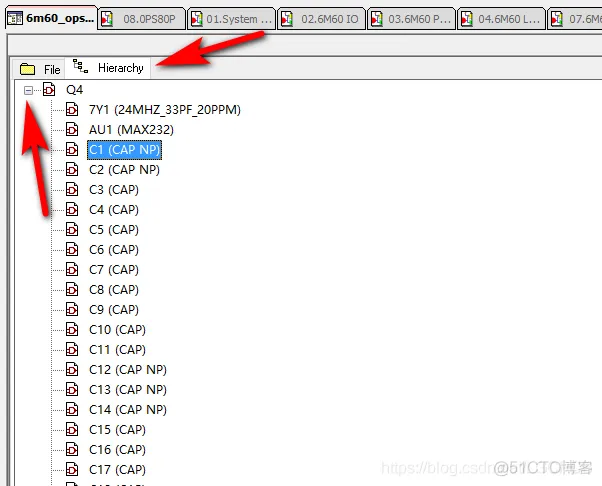

1、在原理图的.obj页面下单击选择“Hierarchy”标签。
用鼠标点击“+”展开目录显示所有元件，展开后“+”变成“-”。

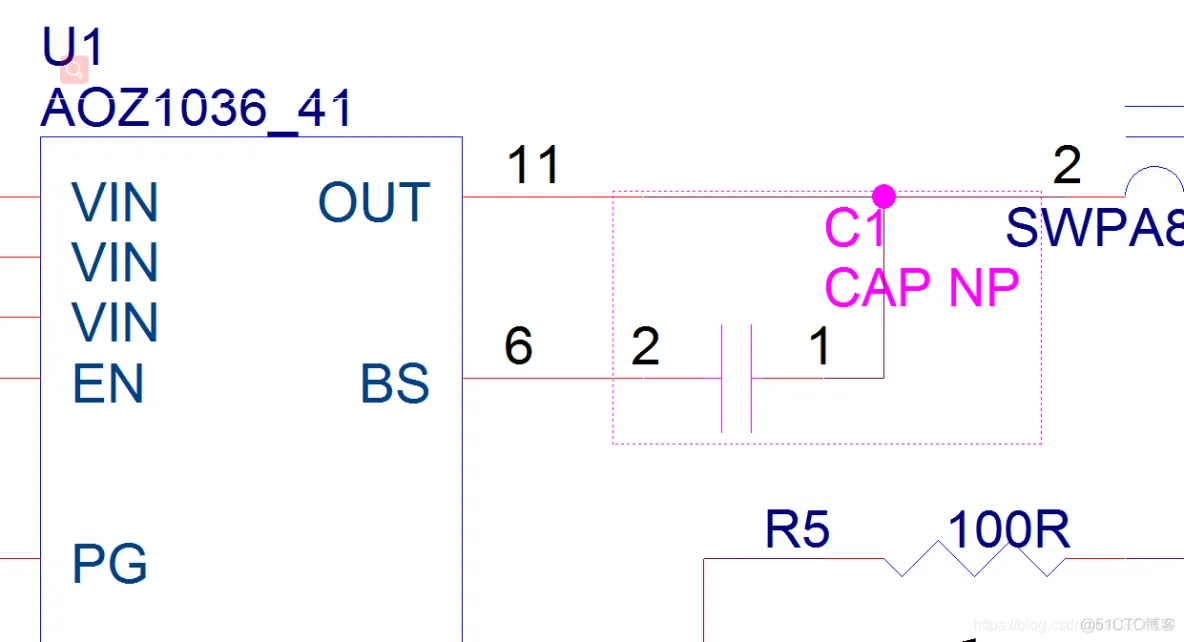

双击需要查找的元件名称，视图将切换到元件所在页面并高亮显示该元件。
