Cadence学习笔记：ORCAD原理图绘制技巧

主控芯片绘制

绘制原理图的时候大部分原件都是系统库中自带的，不用自己画，但是主控芯片还是需要自己来绘制的

   STM32FF411CEU6

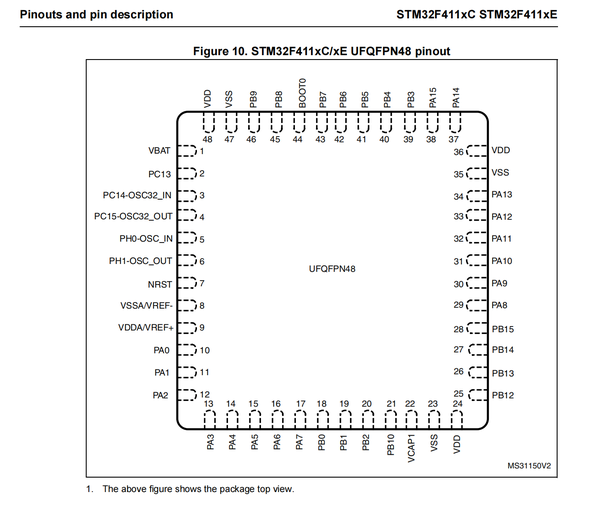

• 在网上下载到要画芯片的手册，找到有引脚的一页
•

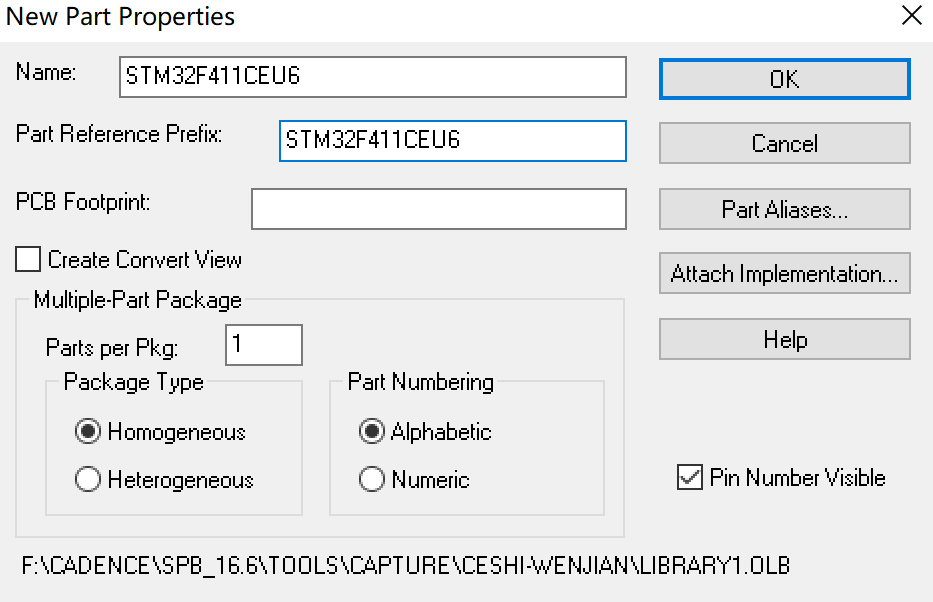

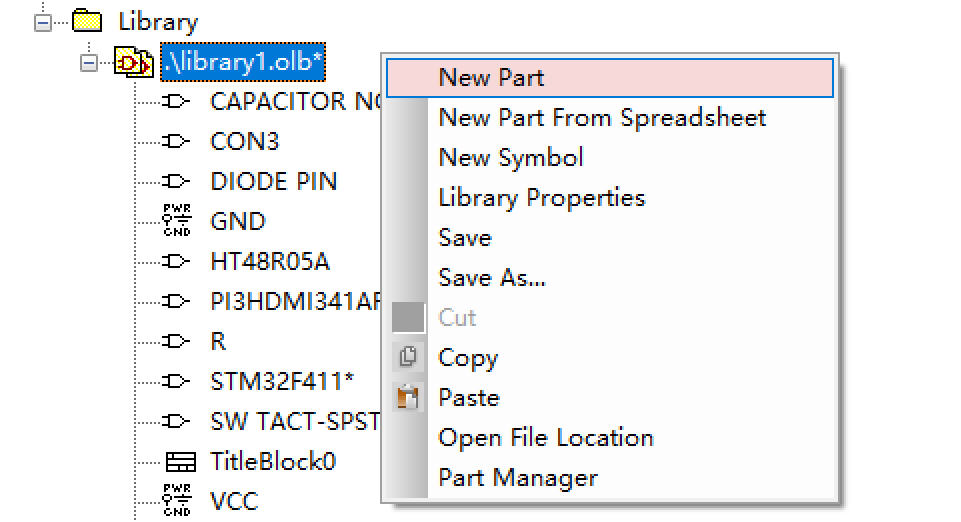

• 新建一个元件
•
•

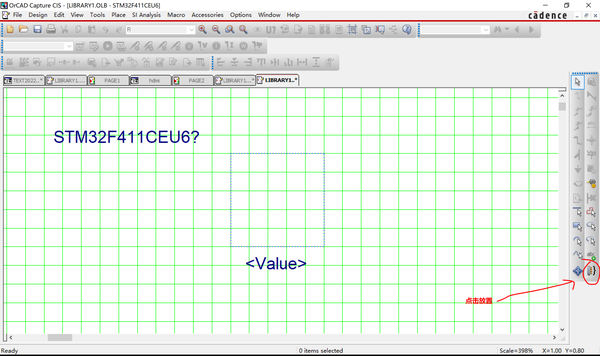

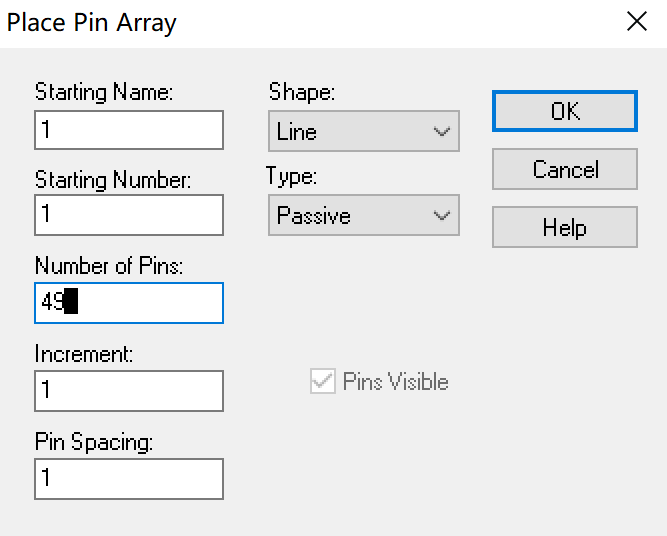

• 放置引脚
•
•

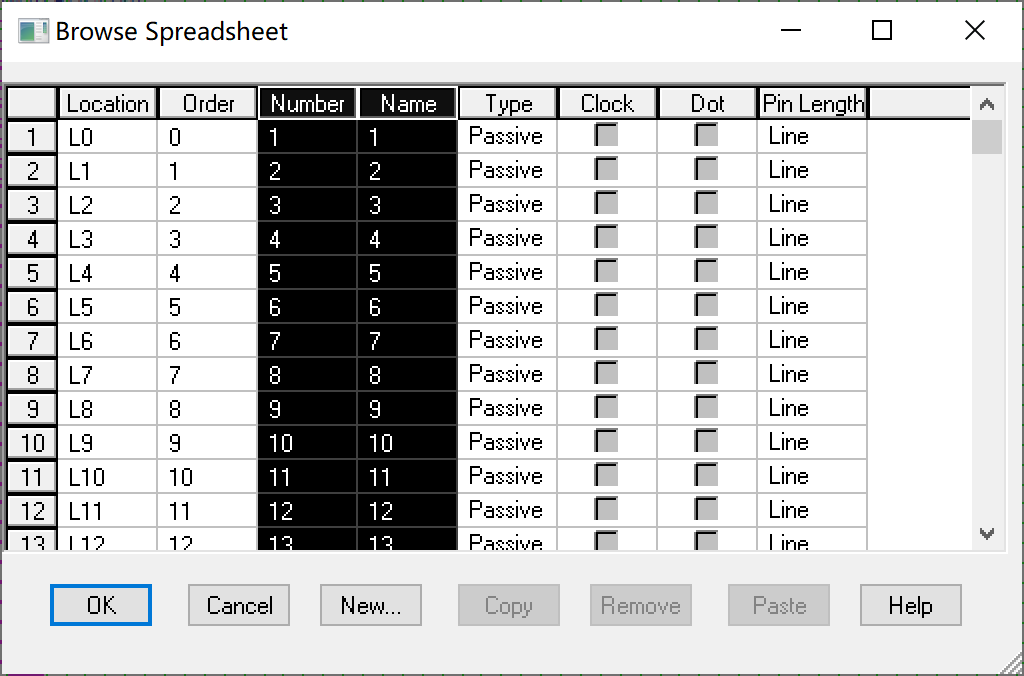

• 全选引脚后选择编辑
•

把name和number这一列全部换成手册上的数据

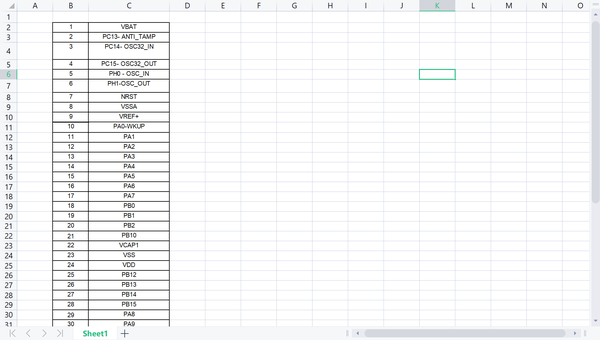

由于工作量较大，我们可以借助EXCEL

   引脚名称只留每个序号的第一行

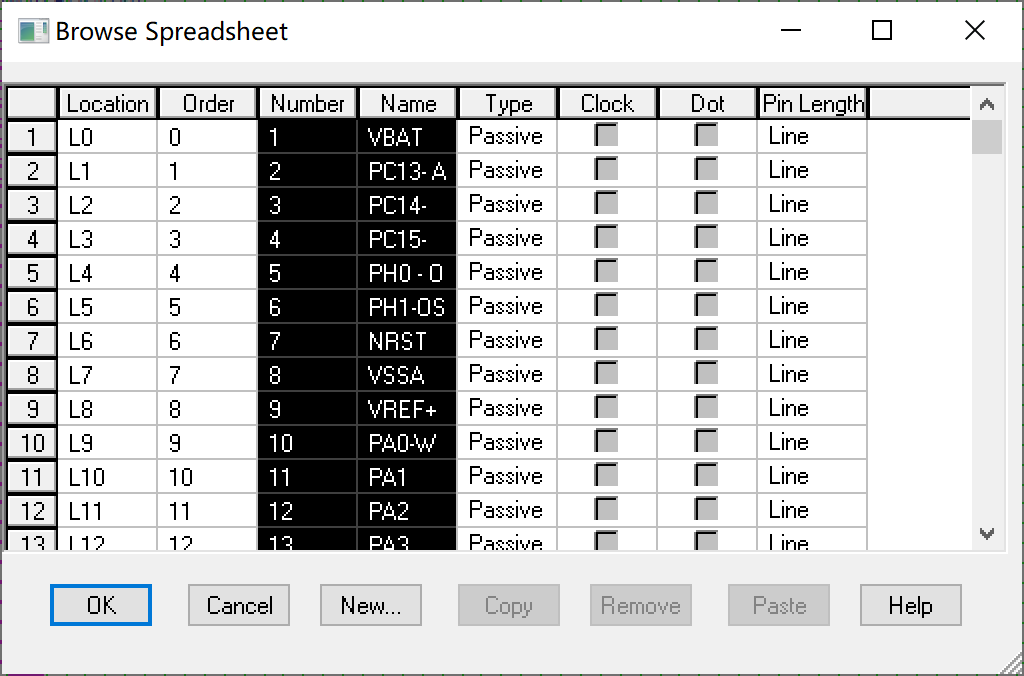

复制后在编辑器中按SHIFT选中name和number，按SHIFT+Insert复制（因为还有一个焊盘，所以第49行为EXPAD）

• 修改完成后按照手册将引脚分别在芯片四边
•

不要忘记将VSS和VDD属性修改为POWER，不然会报错

• 最后一步，给器件添加矩形框
•
