Cadence原理图元件批量修改技巧

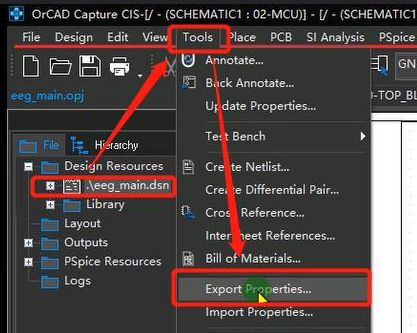

先选中后缀为dsn的工程，然后点击菜单“Tools”——>“Export Properties…”（导出属性），如下图所示：

在弹出的导出属性（Export Properties）窗口，在最下方Export中就是输出文件的路径，文件后缀为EXP。其他选项默认即可，直接点击OK，文件就保存到刚刚设置的路径下，默认和原理图同一路径。如下图所示：

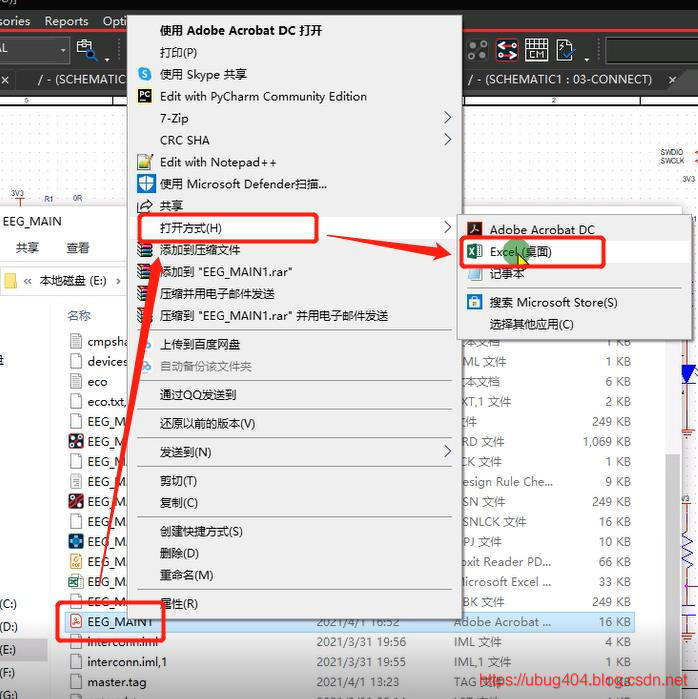

在对应路径下，找到该输出文件，由于EXP文件可以使用Excel打开，所以右击，“打开方式”——>“Excel”，如下图所示：

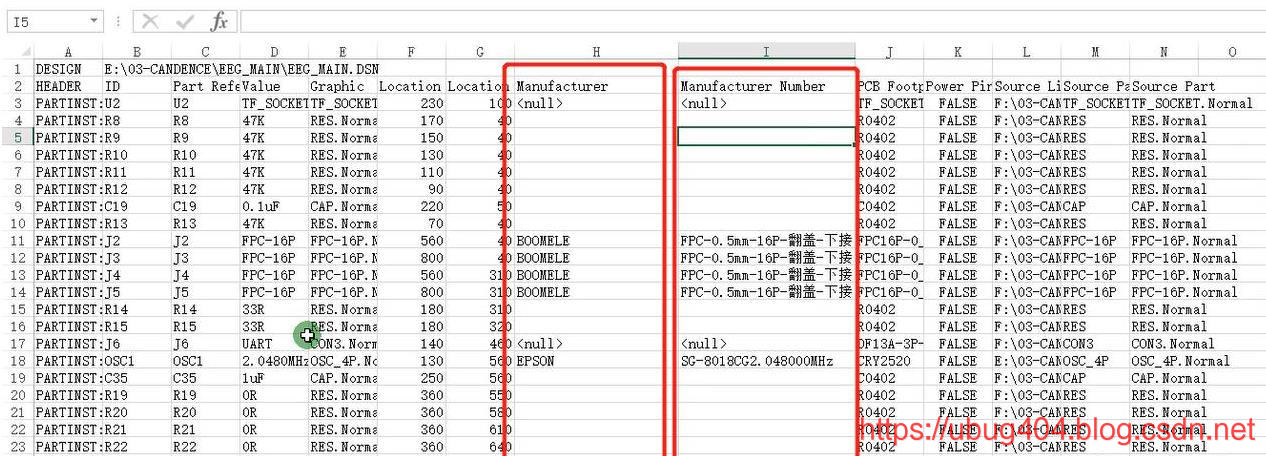

接下来就可以像编辑Excel表格一样，对元器件的属性进行编辑，主要对Manufacturer和Manufacturer Number这两列进行编辑。如下图所示：

这里就以0.1uf的电容为例，先将表格按照值进行排序，这样可以将0.1uf电容都排列在一起，方便编辑。先选中需要排序的表格，然后点击“排序和筛选”，再点击自定义排序。如下图所示：

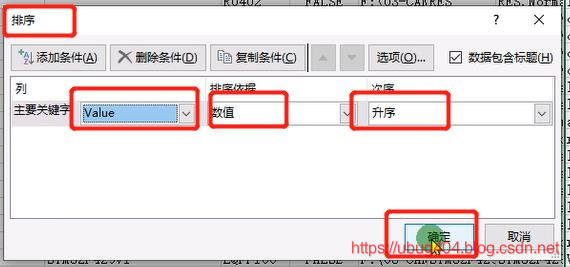

在弹出的排序对话框中，“主要关键字”选择“Value”，“排序依据”选择“数值”，“次序”选择“升序”。然后点击“确定”。如下图所示：

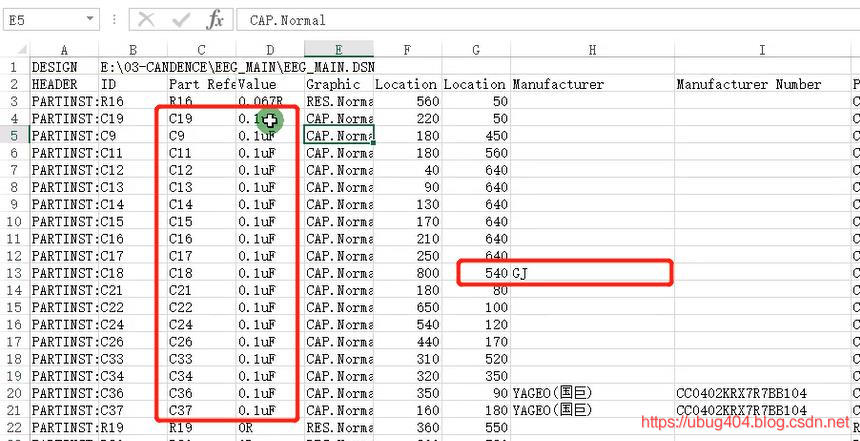

0.1uf的电容全部排在一起，可以看到前面修改的Manufacturer为GJ的电容，如下图所示：

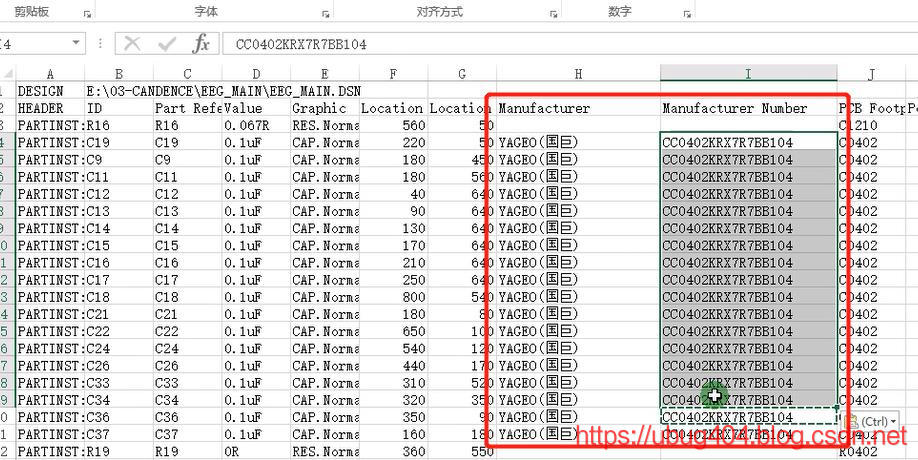

可以看到有些0.1uf的电容已经有厂商和料号了，如果没有特殊的要求，可以直接复制，粘贴即可。如下图所示：

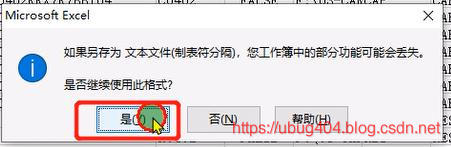

然后保存该表格，由于该表格不是excel格式的文件，而是exp的，所以会有这个提示，这里我们还是继续使用此格式，后面才能正常导入，所以这里选择“是”，如下图所示：

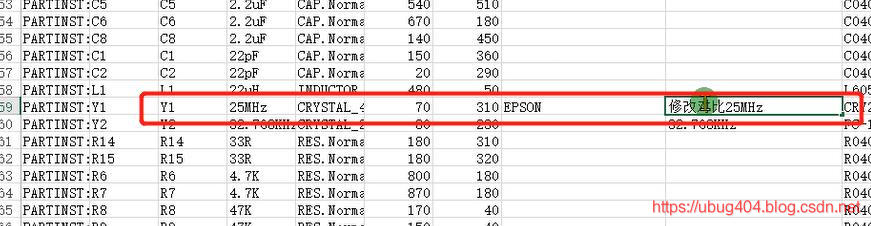

还有许多元器件没有厂商和料号值，这里节省时间就不一一修改，这里可以修改一下25MHz晶振的厂商和料号，对比一下，如下图所示：

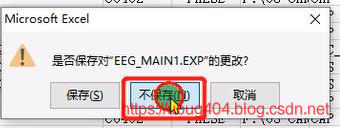

最后关闭Excel的时候，会弹出提示是否保存对该文件的修改，其实保存为excel文件，这里我们选择“不保存”，如下图所示：

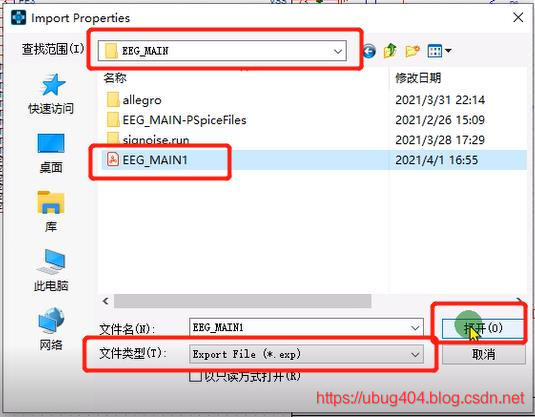

同样地选中dsn工程文件，然后点击菜单“Tools”——>“Import Properties…”（导入属性），在弹出的导入属性（Import Properties）窗口切换到刚才的路径，文件类型选择“Export File（*.exp）”，就可以看到刚刚保存的exp文件，选中该文件，点击“打开”，如下图所示：
