一、平坦式原理图与分页式原理图
![6.cadence原理图下[原创]_原理图](https://www.gofarlic.com/upload\boke\505\e44ad68430225eb54f1a0497a1e0dc8e.png)

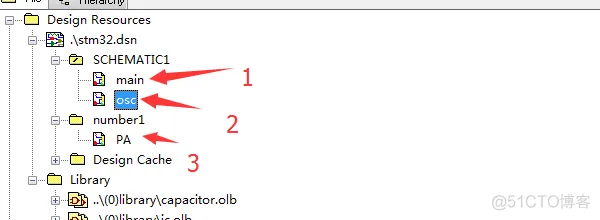

1 和2为平坦式原理图，平等
1和3为分页式原理图 有上下关系
------------------------------------

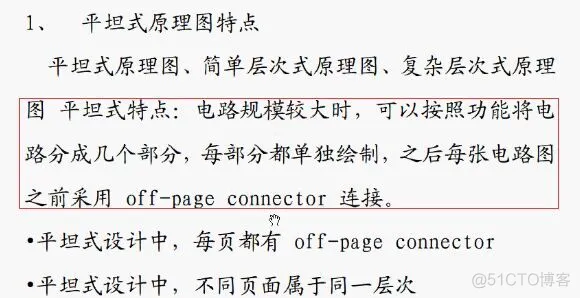

1.平坦式原理图
每张原理图地位是相等的，，兄弟关系
![6.cadence原理图下[原创]_原理图_02](https://www.gofarlic.com/upload\boke\505\a1c8a8c22a725870e8167e6faa7f9249.jpeg)
-----
![6.cadence原理图下[原创]_连接点_03](https://www.gofarlic.com/upload\boke\505\b3a7b1f4e69c21179433d7eb16dab354.png)

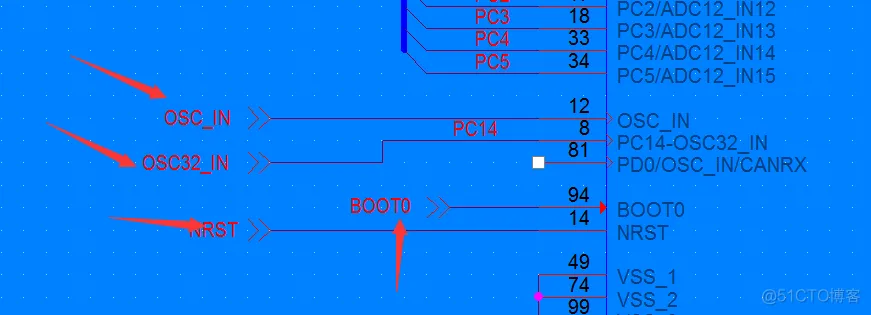

平坦式原理图，图与图的入口

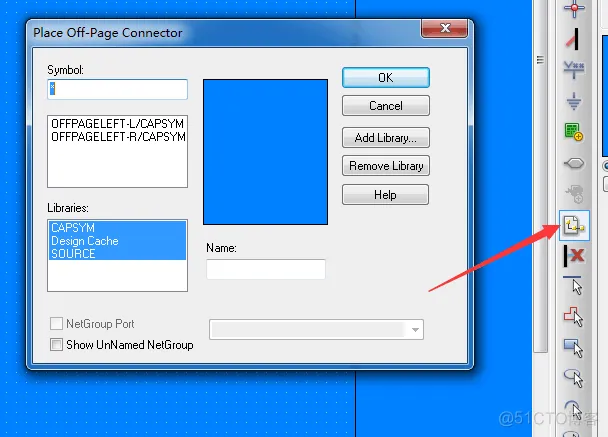

该连接添加:
![6.cadence原理图下[原创]_嵌入式_04](https://www.gofarlic.com/upload\boke\505\8504a7d66f0992b0ac8ac12949df6142.png)
同级别可有两种情况
1同一张原理图：网络编号![6.cadence原理图下[原创]_原理图_05](https://www.gofarlic.com/upload\boke\505\52a38adaaeb805d7f01ce0f403022225.png)
2不同原理图：分页端口连接器![6.cadence原理图下[原创]_子图_06](https://www.gofarlic.com/upload\boke\505\c30ffae3190db0a2e492f0c8131d6ee0.png)

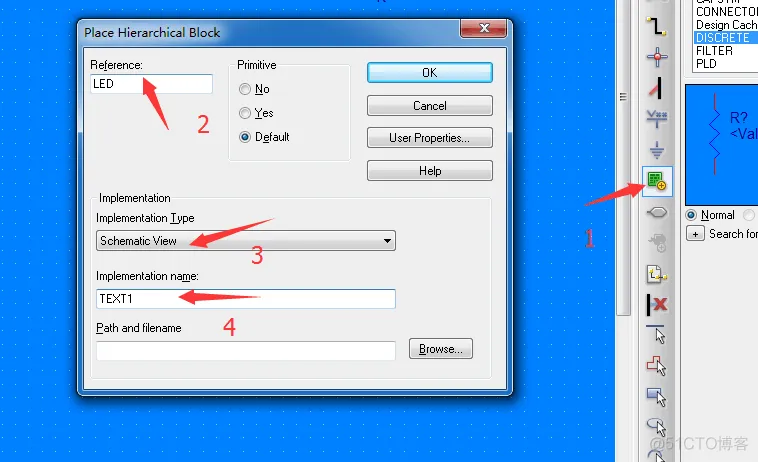

3.分页式原理图
![6.cadence原理图下[原创]_原理图_07](https://www.gofarlic.com/upload\boke\505\b8e304379e2347a605cd8aba78e7c8e8.png)
然后拖出一个框
![6.cadence原理图下[原创]_子图_08](https://www.gofarlic.com/upload\boke\505\7d118c05cdc5b9152a07aa04f5111ae6.png)
添加连接点
![6.cadence原理图下[原创]_原理图_09](https://www.gofarlic.com/upload\boke\505\860927282273bf12e0aa1742f90e51fc.png)
--
创建H pin 需要先选中LED框，然后点击
![6.cadence原理图下[原创]_连接点_10](https://www.gofarlic.com/upload\boke\505\3def6efa67db28486803573026b9f8a3.png)

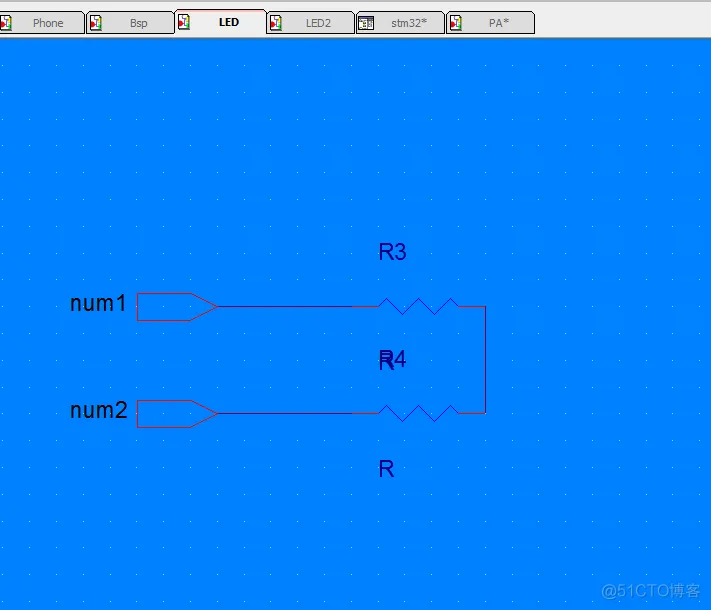

在LED子图中需要添加：
![6.cadence原理图下[原创]_分页_11](https://www.gofarlic.com/upload\boke\505\8d72520d184ae449515032b5c043e0b1.png)
