Cadence Allegro自动生成钻孔图形教程

Cadence Allegr 如何自动生成钻孔图形

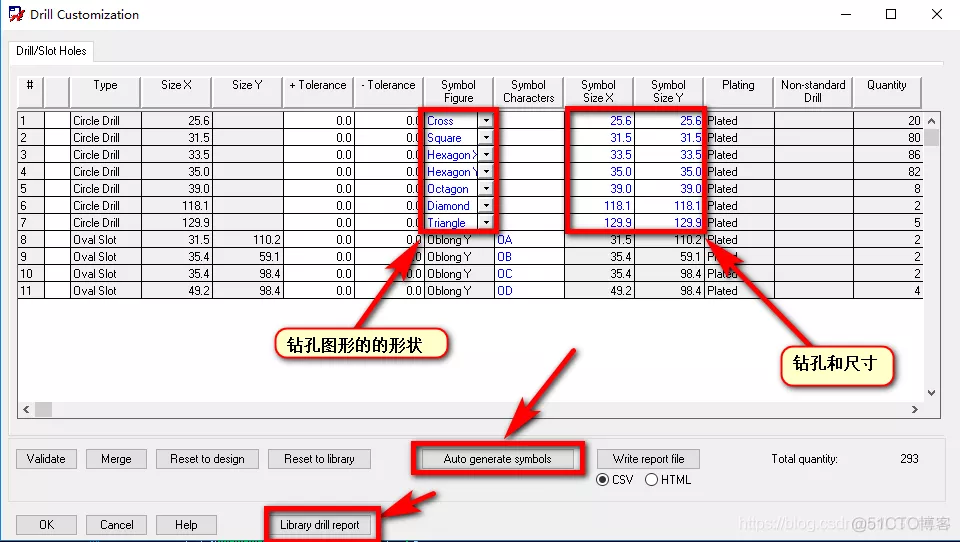

1、选择Manufacture——NC——Drill Customization命令，软件弹出Drill Customization窗口。在该窗口下会列出所有当前工程中的所有钻孔信息，如下图所示：

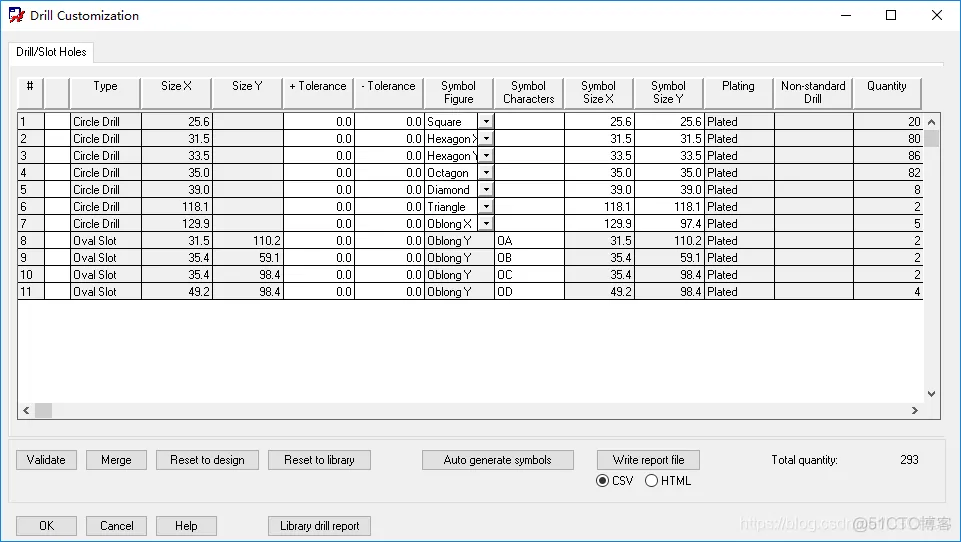

2、单击Auto generate symbols 按钮，软件会自动为当前的电路板中的钻孔创建钻孔图形，如下图所示：

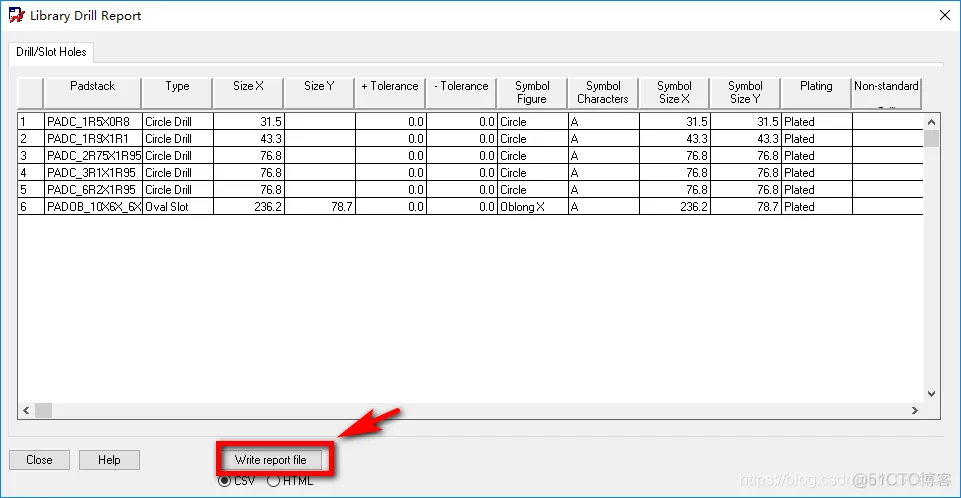

3、单击Library dill report 按钮，弹出Library dill report 对话框可以查看所有钻孔信息，如下图所示，单击Write report file按钮可以将钻孔信息保存到输出文件中。
