用Cadence Allegro 17.4 PCB生成Gerber文件详解

一、Gerber文件简介

1.什么是Gerber文件

       Gerber文件是一款 计算 机软件，是线路板行业软件描述线路板（线路层、阻焊层、字符层等）图像及钻、铣数据的文档格式集合，是线路板行业图像转换的标准格式。

2.Gerber格式的应用

      Gerber文档通常是由线路板设计人员使用专业的电子设计自动化(EDA)或者CAD软件产生的。Gerber文档被送到PCB工厂，导入 CAM  软件，从而为每一道PCB工艺流程提供数据。Gerber资料还可用于为特定设备提供图像资料，如自动化光学检测设备，也可用于描述钻孔信息（Aperture为flash）。

3.为何要转换为GERBER文件

      因为电子工程师和PCB工程师对PCB的理解不一样，由PCB工厂转换出来的GERBER文件可能不是您所要的，如您在设计时将元件的参数都定义在PCB文件中，您又不想让这些参数显示在PCB成品上，您未作说明，PCB厂依葫芦画瓢将这些参数都留在了PCB成品上，这只是一个例子。若您自己将PCB文件转换成GERBER文件就可避免此类事件发生。

          还有就是为了保护自己的劳动成果不被窃取，公司的机密不被盗窃。个人认为这才是GERBER文件的作用。

二、用Allegro 17.4 PCB生成gerber文件

1.Allegro生成Gerber文件

      Gerber文件是一款计算机软件，是线路板行业软件描述线路板（线路层、阻焊层、字符层等）图像及钻、铣数据的文档格式集合，是线路板行业图像转换的标准格式。

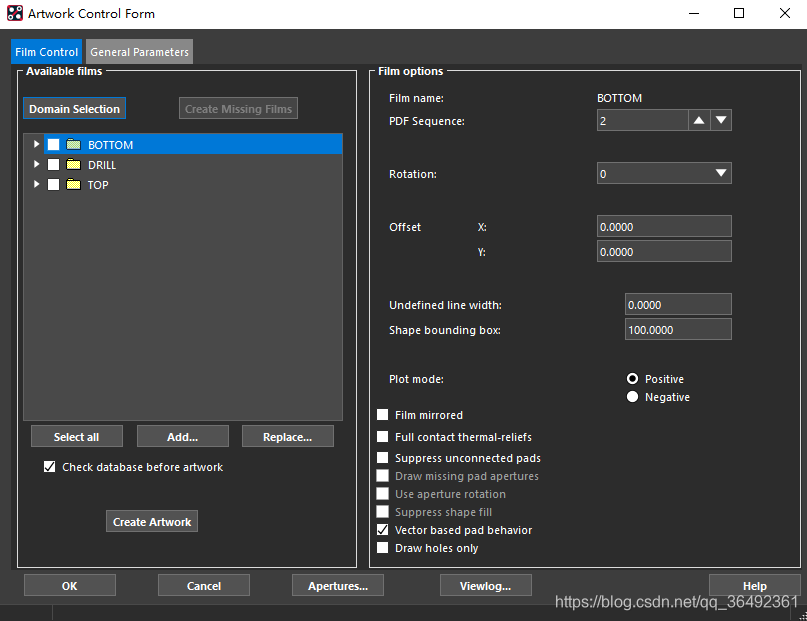

   —>Manufacture–Artwork

2.Gerber 文件包含  层（二层板为例）

A.线路

TOP

   BOARD GEOMETRY/OUTLINE

   ETCH/TOP

   PIN/TOP

   VIA CLASS/TOP

BOTTOM

   BOARD GEOMETRY/OUTLINE

   ETCH/BOTTOM

   PIN/BOTTOM

   VIA CLASS/BOTTOM

B.丝印

SILKSCREEN_TOP

   BOARD GEOMETRY/OUTLINE

   BOARD GEOMETRY/SILKSCREEN_TOP
PACKAGE GEOMETRY/SILKSCREEN_TOP

   REF DES/SILKSCREEN_TOP

SILKSCREEN_BOTTOM

   BOARD GEOMETRY/OUTLINE

   BOARD GEOMETRY/SILKSCREEN_BOTTOM

   PACKAGE GEOMETRY/SILKSCREEN_BOTTOM

   REF DES/SILKSCREEN_BOTTOM

C.阻焊

SOLDMASK_TOP

   BOARD GEOMETRY/OUTLINE

   BOARD GEOMETRY/SOLDMASK_TOP

   PACKAGE GEOMETRY/SOLDMASK_TOP

   PIN/SOLDMASK_TOP

SOLDMASK_BOTTOM

   BOARD GEOMETRY/OUTLINE

   BOARD GEOMETRY/SOLDMASK_BOTTOM

   PACKAGE GEOMETRY/SOLDMASK_BOTTOM

   PIN/SOLDMASK_BOTTOM

D.钢网

PASTEMASK_TOP

   BOARD GEOMETRY/OUTLINE

   PACKAGE GEOMETRY/PASTEMASK_TOP

   PIN/PASTEMASK_TOP

PASTEMASK_BOTTOM

   BOARD GEOMETRY/OUTLINE

   PACKAGE GEOMETRY/PASTEMASK_BOTTOM

   PIN/PASTEMASK_BOTTOM

E.钻孔

DRILL

   BOARD GEOMETRY/OUTLINE

   MANUFACTURING/NCDRILL_FIGURE

   MANUFACTURING/NCDRILL_LEGEND

   MANUFACTURING/NCLEGEND-1-2

总结

      提示：学习不在于死记硬背，而是需要掌握原理，灵活运用，加油，工程师！！！关注我，持续更新中。
