一、库管理

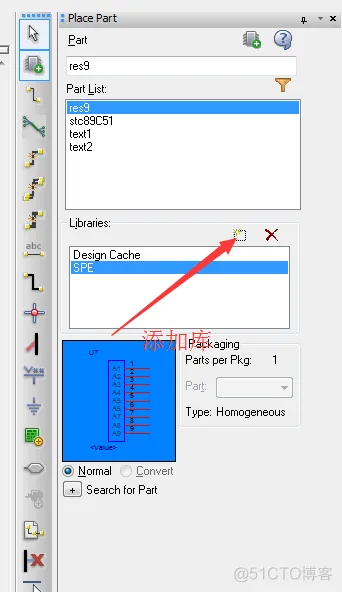

1.打开原理图，，按键盘P键
![5.cadence原理图上[原创]_原理图](https://www.gofarlic.com/upload\boke\505\cf4832d9b659247624f8f51a954261bc.png)

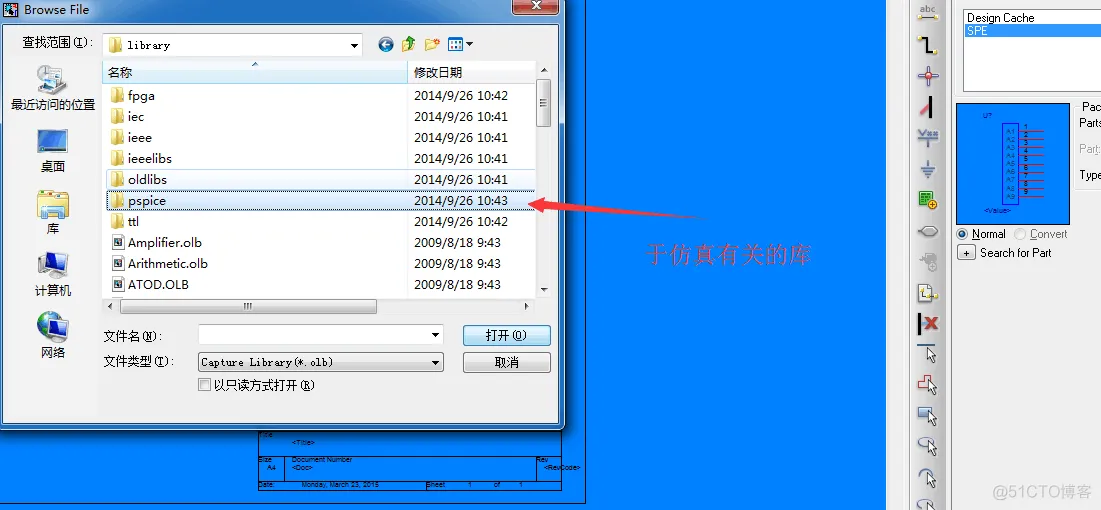

在目标库下可以直接收索需要的元件，则可直接找到
![5.cadence原理图上[原创]_缩放_02](https://www.gofarlic.com/upload\boke\505\9bde6c39e854b947a4995ea47c182257.png)

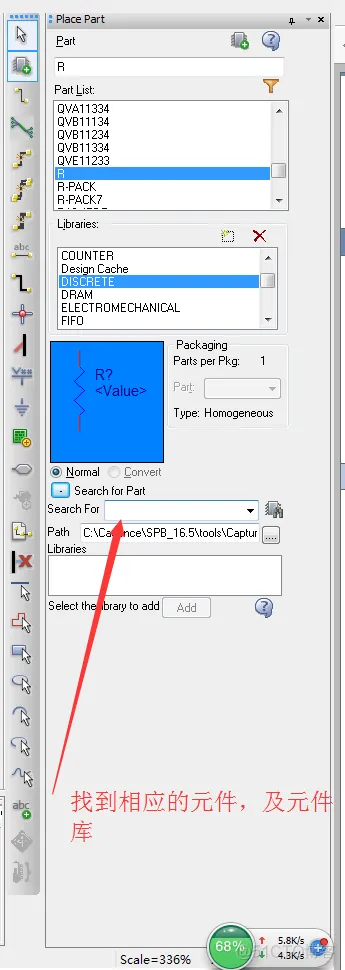

在原理图中放置器件时，结束放置快捷键：Esc
![5.cadence原理图上[原创]_原理图_03](https://www.gofarlic.com/upload\boke\505\689a8573d0e349426f416c4c24238bee.png)
双击后，可自动将该元件对应的库添加到你的库中，该方法找元件效果好^_^

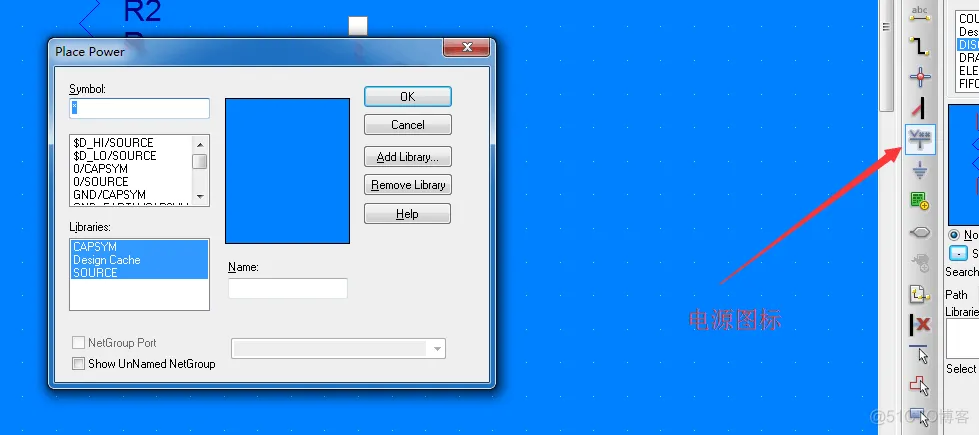

二、放置元件，电源及地
![5.cadence原理图上[原创]_原理图_04](https://www.gofarlic.com/upload\boke\505\25ed51fcb527320482871de3bf2240ca.png)
快捷键 g
三、放置连接线
注意点：
1走线时默认是90°的，若想任意角按住Shift键即可

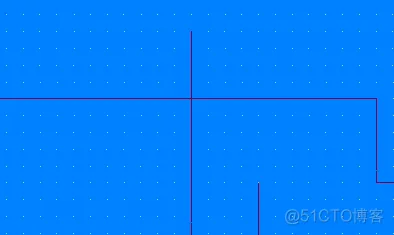

2十字线交叉处默认是不连接的
![5.cadence原理图上[原创]_右键_05](https://www.gofarlic.com/upload\boke\505\50e2203c3148eff25e1418d5ca650ef0.png)

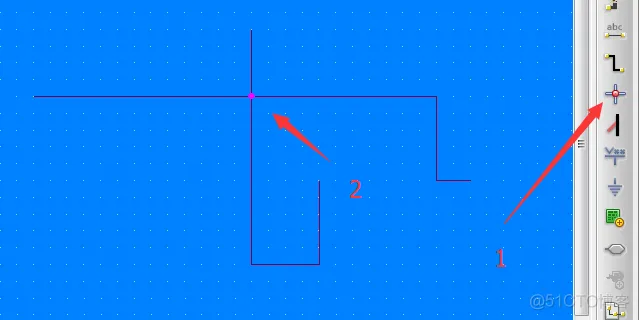

若想连接
![5.cadence原理图上[原创]_缩放_06](https://www.gofarlic.com/upload\boke\505\e08eaef82086f773142b58828f3dfce2.png)
删除
法1：连接点再选一下
法2：点击该点 按 键盘s键

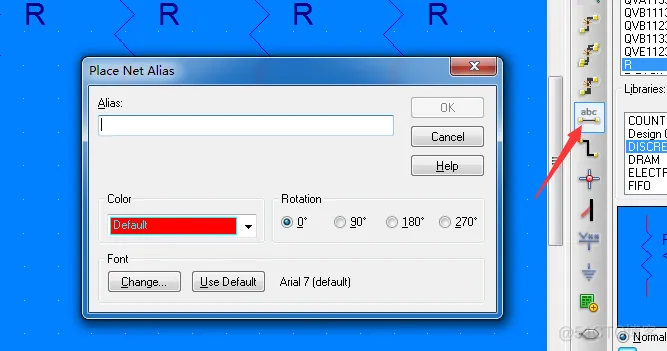

四、网络标号
![5.cadence原理图上[原创]_快捷键_07](https://www.gofarlic.com/upload\boke\505\08e8e20b070581e90c0f100f190d17fd.png)

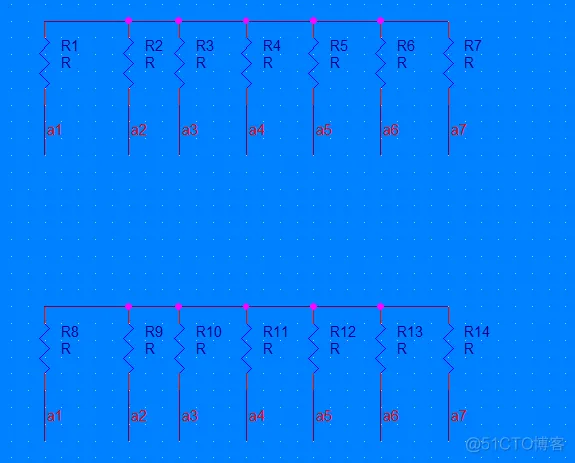

颜色字体均可选
![5.cadence原理图上[原创]_原理图_08](https://www.gofarlic.com/upload\boke\505\3a53c0f0557b1504bc4e503fd3a39385.png)

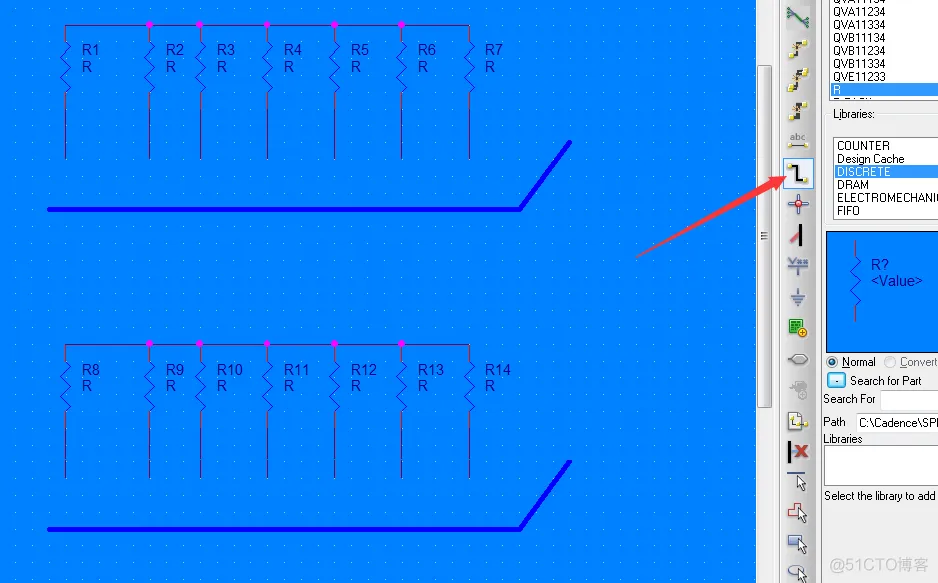

五、放置总线（快捷键 B）
![5.cadence原理图上[原创]_工程文件_09](https://www.gofarlic.com/upload\boke\505\e8a1378949c997a99829cdbf3c19e6a3.png)

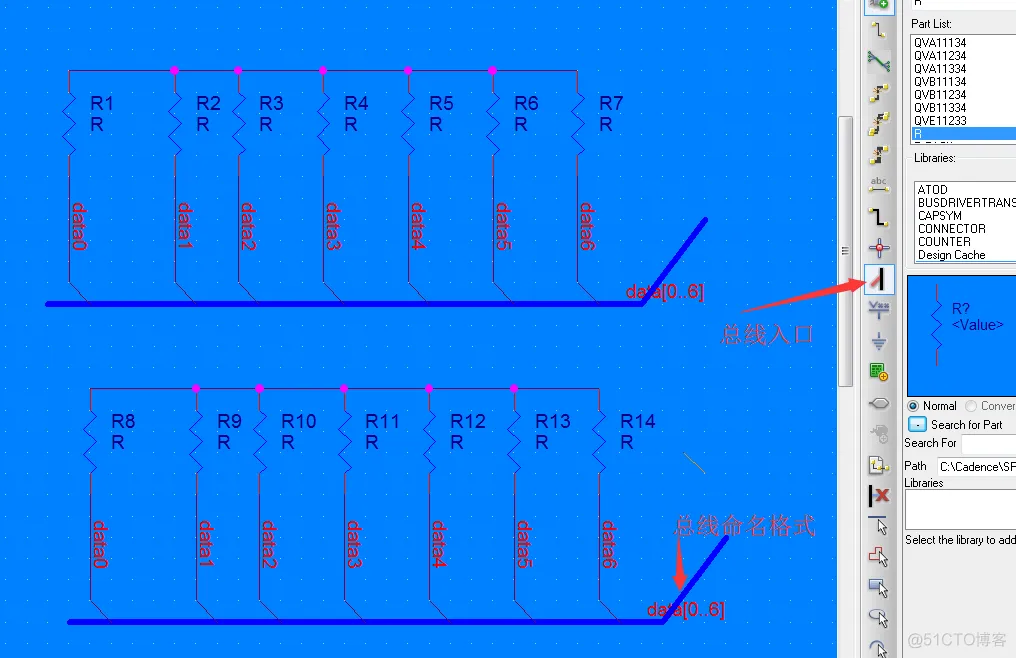

总线入口（快捷键E）
![5.cadence原理图上[原创]_缩放_10](https://www.gofarlic.com/upload\boke\505\567c6809906ab9dfe5823a6405719330.png)
总线的命名格式data[0..7]或者data[0:7]
缩放：（ I / O ）
注意点:右键圈出一个框
元器件镜像：H键（左右），V键（上下）

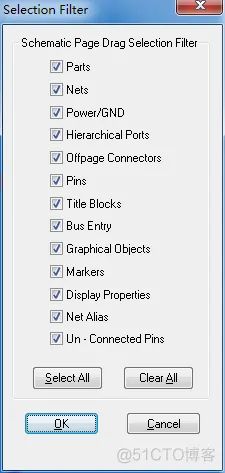

六、器件滤波器设置
Ctrl+i 弹出滤波器
![5.cadence原理图上[原创]_右键_11](https://www.gofarlic.com/upload\boke\505\37288850779b3fa467cacf0085362962.png)
那么下一个操作 只有选中的
七、元件属性编辑

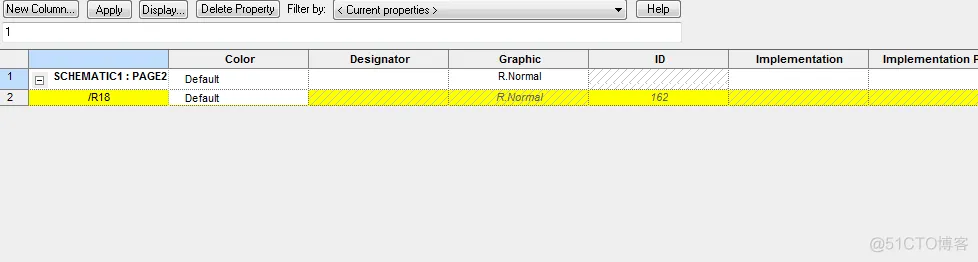

1.单个属性编辑
双击该器件
![5.cadence原理图上[原创]_快捷键_12](https://www.gofarlic.com/upload\boke\505\c5ce2a1e08a4fb61f38ceb94203a0db9.png)
横着不好看的话，可以点击SCHEMATIC，，右键Pivot
2.群编辑
①点选法
多选几个器件，右键Edit Properties
②Browse法
在工程窗口

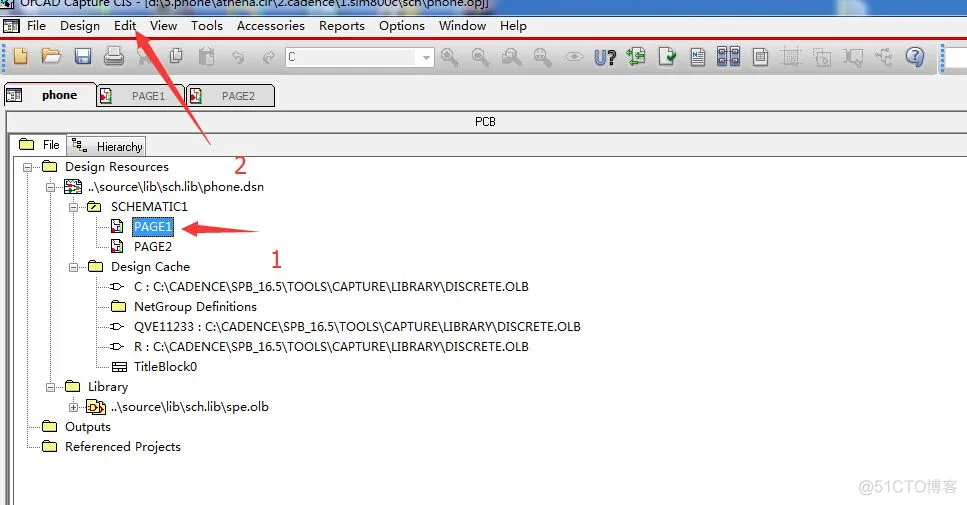

对一页的原理图进行编辑
![5.cadence原理图上[原创]_原理图_13](https://www.gofarlic.com/upload\boke\505\ebc111af9e95279c8aab6f41520f0793.jpeg)
选中一个原理图页，点击Edit>Browse
shift连续选
ctrl点选
![5.cadence原理图上[原创]_快捷键_14](https://www.gofarlic.com/upload\boke\505\c7c7b337be911a8dca02fa974f59c9bd.jpeg)

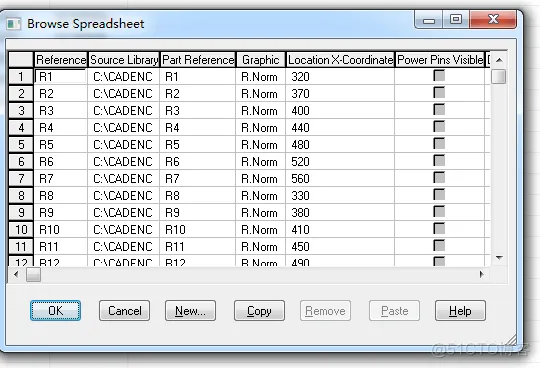

选中后ctrl+e 属性对话框
![5.cadence原理图上[原创]_快捷键_15](https://www.gofarlic.com/upload\boke\505\5366e4f11d2c276c4ad1e1f30b10489c.png)
在属性中进行群编辑
当然也可以对整个工程元器件属性进行编辑
![5.cadence原理图上[原创]_快捷键_16](https://www.gofarlic.com/upload\boke\505\c2eb9bb6afe758ce20de3bdb91c358e8.png)
选中工程文件即可
③收索法
![5.cadence原理图上[原创]_工程文件_17](https://www.gofarlic.com/upload\boke\505\66fa9c2cdaaf9cea5c83952db510b462.jpeg)

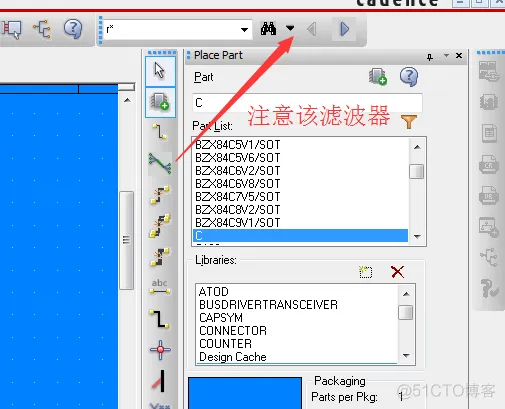

右键第一个 编辑属性
![5.cadence原理图上[原创]_右键_18](https://www.gofarlic.com/upload\boke\505\33793ebf1c73f8b1754d1caecc8942d2.png)

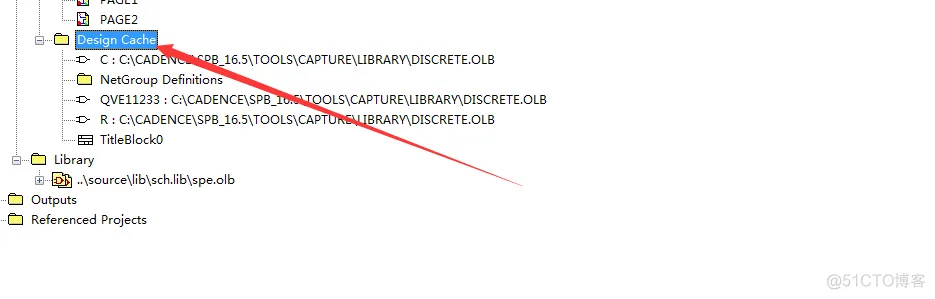

八、Design Cache的使用
![5.cadence原理图上[原创]_快捷键_19](https://www.gofarlic.com/upload\boke\505\40c30ca05a4a4577159d69631a5f3723.png)
右键：clearup Cache，这样Design Cache与原理图保持同步。
元件的替换，
九、其他放置操作

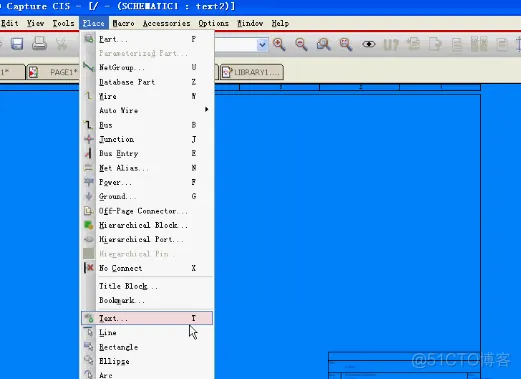

放置文本
![5.cadence原理图上[原创]_原理图_20](https://www.gofarlic.com/upload\boke\505\6e3d8873fb201e202d0f247ac7a88058.png)
或者：
![5.cadence原理图上[原创]_右键_21](https://www.gofarlic.com/upload\boke\505\4d82459ab54e2ef157eaf74c90c8b20c.png)

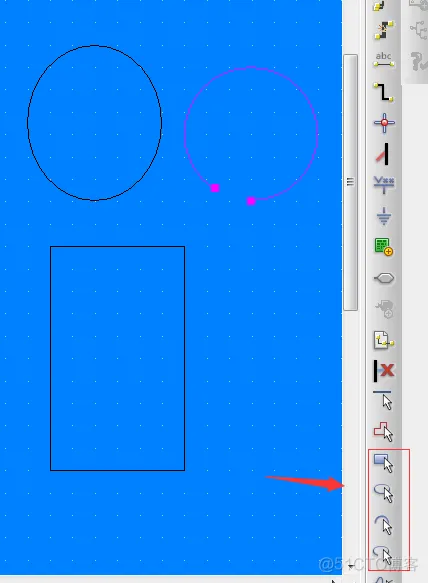

放置图框
![5.cadence原理图上[原创]_原理图_22](https://www.gofarlic.com/upload\boke\505\0ba00368e2d6dcbcc1f24b904978d37a.png)

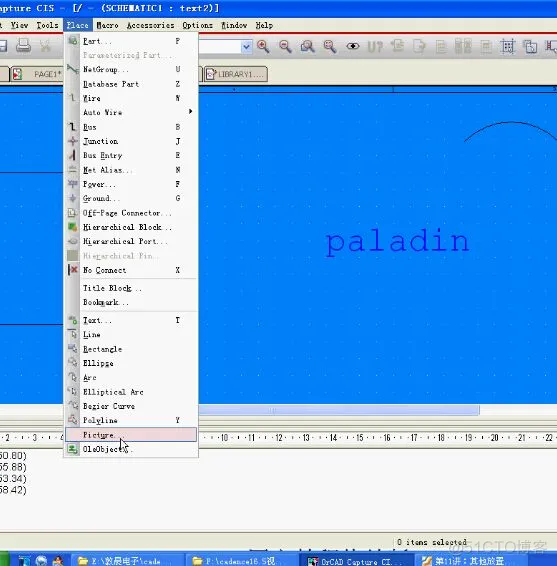

放置图片
![5.cadence原理图上[原创]_原理图_23](https://www.gofarlic.com/upload\boke\505\eb507851d8356103befe0adb5ce129c0.jpeg)
十、添加封装
①原理图中单个添加
![5.cadence原理图上[原创]_右键_25](https://www.gofarlic.com/upload\boke\505\39994b306553cee633ad92ebc49b3ee9.png)
或者群编辑，都可以，，和前面的元件属性更还一样
