Cadence Allegro 17.2导出Gerber槽孔问题解决方案（一）

1.问题描述

   前段时间画PCB时，在立创商城中下载并使用了有槽孔的封装，当时并不懂。还是开心的像往常一样发给嘉立创打板了。我正好过年放假回家，在家中开心的等着PCB的到来。结果快递一到，我拆开快递人都傻眼了。打出来的PCB通孔全部变成贴片了，如下图1所示。期望的效果图应该是图2所示。

   图1 通孔封装变贴片封装

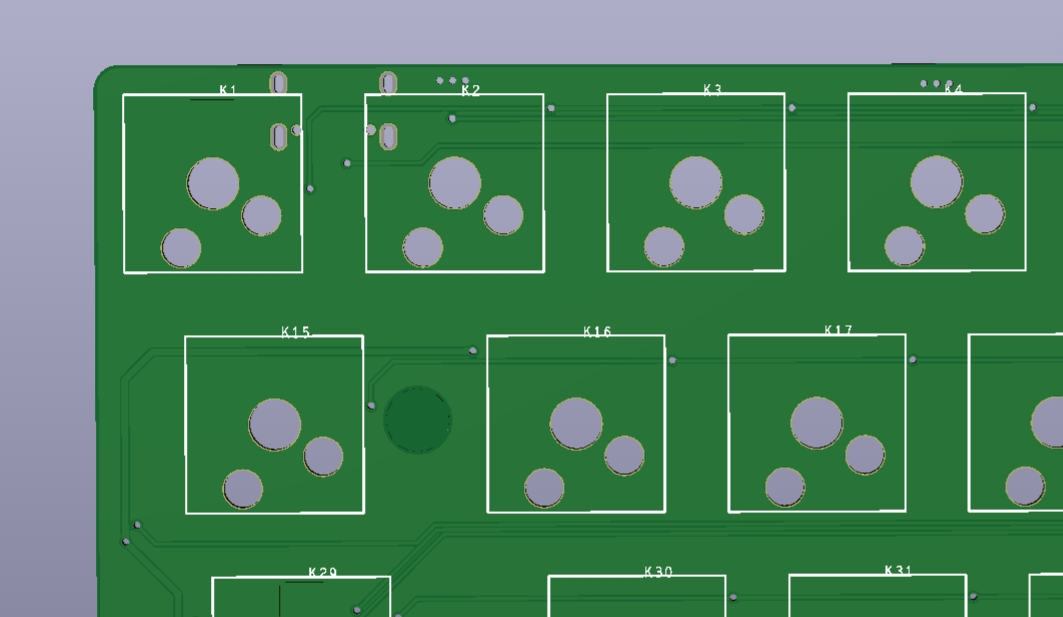

   图2 期望的效果图


   其实在PCB制作时，嘉立创的技术就和我沟通过，说我gerber没有孔的数据，碰到这个我也很懵逼，因为他发给我看的仿真图和信息表，也看不懂。之前也在嘉立创打板时遇到过说的Gerber有些问题，但我任然让他直接生产，到手后发现并没有一点问题。所以这次我也让嘉立创的技术直接生产吧，没有问题。当我收到PCB后，我就哭了。

   别的不说，嘉立创的服务还是真的不错，文件有问题，技术也会提醒我让我修改，免得花冤枉钱。

   发现这个问题后，我以为是我在allergo导出gerber的时候遗漏了什么步骤，导致缺少了转孔文件。所以我又再一次仔细操作后，重新下单，发现在立创下单小助手的PCB预览图还是将通孔识别成贴片了。这下我彻底懵逼了，我的导出步骤完全是按照B站up主“小马哥”一样的操作，而且我用这个步骤已经打过10多块板子了，没有出现一点问题。如下图3所示是我导出gerber的步骤，大家可以参考下。

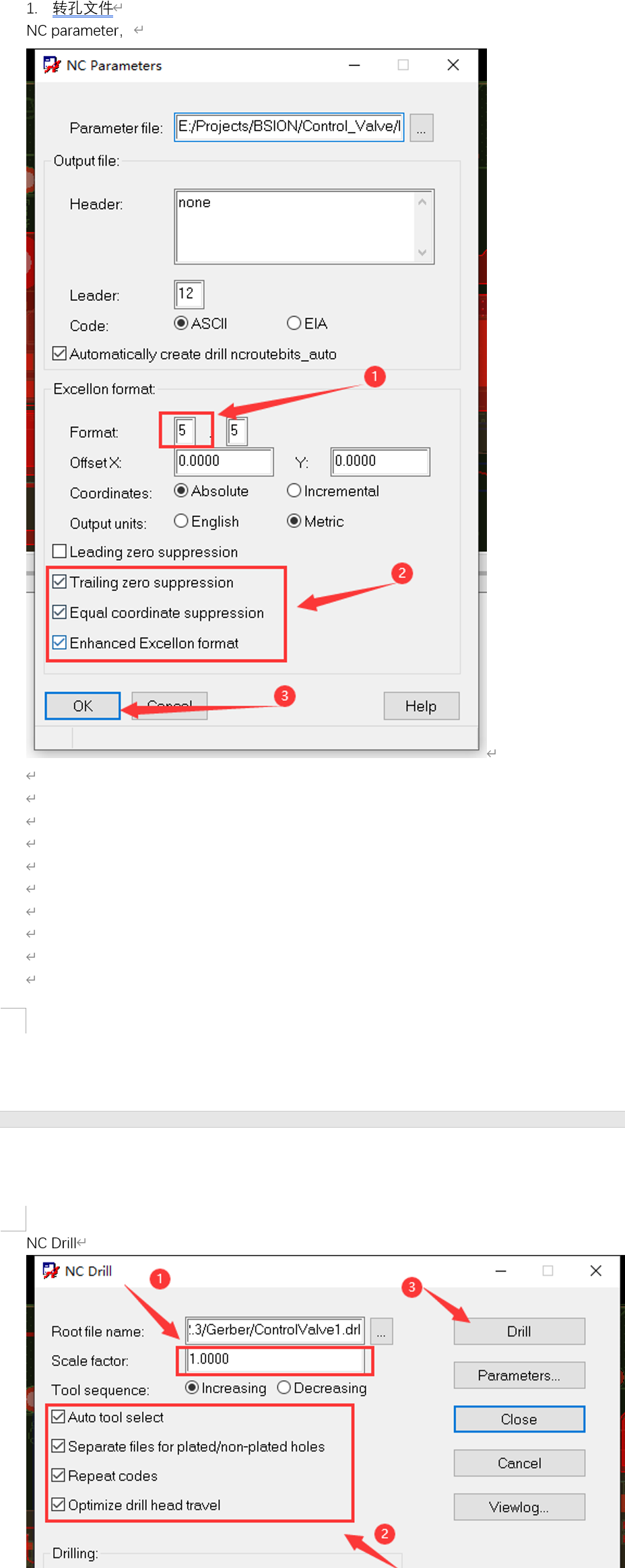

   图3 gerber文件导出步骤
