Cadence Allegro 17.2导出Gerber时槽孔问题解决方案（二）

1.问题描述

    在百度一圈后，终于找到一个和我同样问题的文章，链接如下。

    https://blog.csdn.net/weixin_42005993/article/details/117171963

    在这篇文章中，他说是要NC Drill，还需要NC Route一下，导出槽孔文件。看了我上一篇“Cadence Allegro 17.2 导Gerber遇到槽孔问题（1）”的专栏你会发现，我导出gerber的步骤是都包含NC Drill和NC Route。并且在CSDN这片文章中，作者还提到，在“NC parameters”选项卡中，要勾选“Enhanced Excellon format”，具体操作如下图1所示。

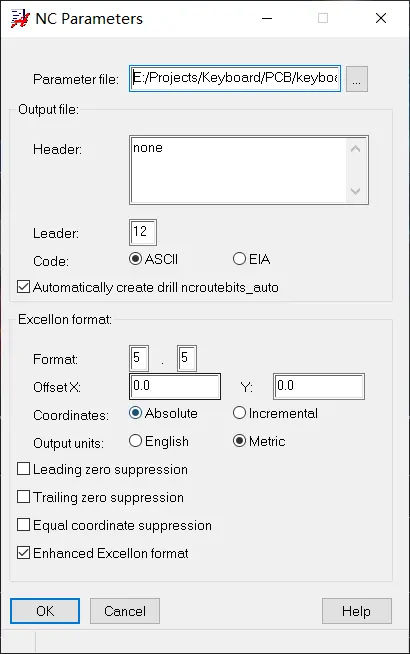

图1 NC parameters勾选

    同样的，在我上一篇专栏中gerber生成步骤中，我也是勾选了这个选项。导出来的gerber预览图还是有问题。其有问题的预览图如下图2所示。

图2 勾选后生成的PCB槽孔预览图

 2.问题解决

     可以看出来，生成的gerber文件还是有问题的，勾选那个选项并不能解决问题。在CSND那边文章中，还提到了华秋DFM，可以使用华秋的这个软件直接一键生成gerber。我试了试发现，居然真的可以，生成的gerber文件没有问题，在预览图中也是正常的。效果图如下图3所示。

图3 华秋DFM生成gerber的预览图

    虽然能使用华秋的软件解决这个问题，但是我还是觉得不够完美。后续我还会更新用手动生成正确gerber的步骤。
