Cadence Allegro PCB差分对属性添加技巧

设计PCB过程中，若设计中有差分对信号，则需要将是差分的2个信号设置为差分对，设置差分对有2种方式：手动添加及自动添加

一、手动添加差分对：

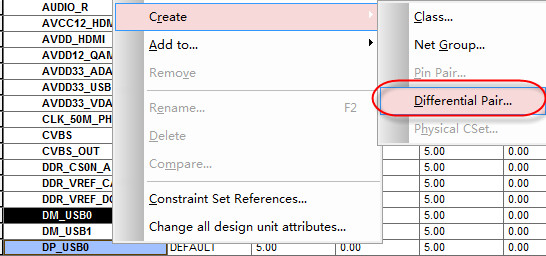

1、点击Setup-Constraints-Constraint Manager调出CM规则管理器，然后到Physical规则管理器下点击Net-All Layers，然后在右侧栏中选中2根需要设置为差分对的信号，按Ctrl键全选中后右击，选择Create-Differential Pair，如图1所示；

图1  创建差分对图示

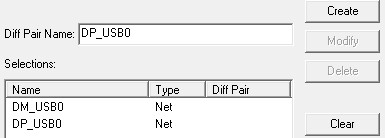

2、在弹出的对话框中设置好差分对的名称，点击Create，即可创建差分对规则，如图2所示；

图2 Create Differential Pair选项卡

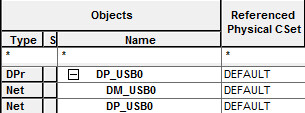

3、创建后即可在此管理器中生成差分对，如图3所示。

图3  手动创建的差分对图示

二、自动生成差分对：

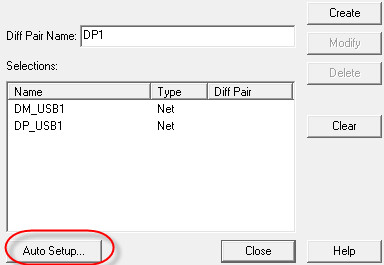

1、可以从上述步骤中的Create Differential Pair选项卡中点击Auto Setup选项，如图4所示；

图4  Create Differential Pair选项卡

2、在弹出的对话框中，在Filter的2个对话框中输入差分对的后缀（一般是“+、-”或者“P、N”），如图5所示；

图5 Differential Pair Automatic Setup选项卡

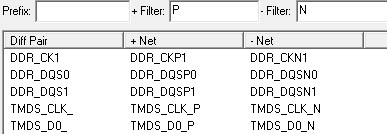

3、输入后，在Prefix的框中点击一下，软件会自动将识别出来的差分信号列在其下的方框内，如图6所示；

图6  Differential Pair Automatic Setup选项卡

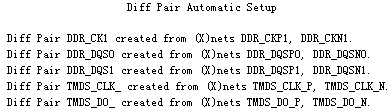

4、然后点击Create，即可自动将设计中的差分对自动创建好并且会生成Log结果列表，如图7所示。

图7  Diff Pairs Automatic Setup Log File图示
