CADENCE Allegro导入网表错误SPMHNI-184/195/191解决

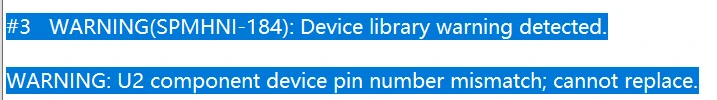

导入网表时报下列错误


#1   ERROR(SPMHNI-191): Device/Symbol check error detected.

ERROR(SPMHNI-195): Symbol 'xxxx' for device 'xxxx' is missing pin '2'.



查看网表文件pstchip.dat发现元器件中存在"NC_PINS='(0)';"一行。

 body

   PART_NAME='MARK';

   JEDEC_TYPE='MARK-BAD';

   VALUE='BAD-MARK[NC]';

   NC_PINS='(0)';

 end_body;


解决方法:

检查元器件在建立的时候属性是否含有NC属性。

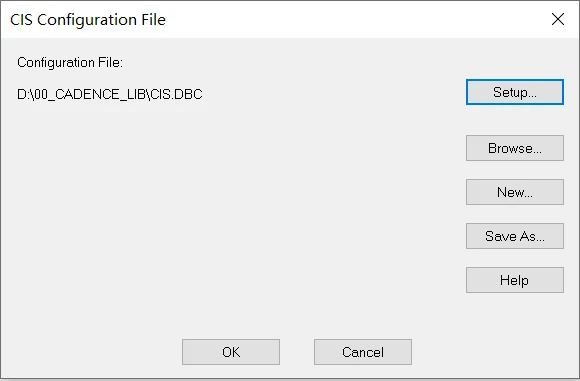

检查下"Options -> CIS Configuration File -> Setup","Part Database"选项卡,


   点击SETUP

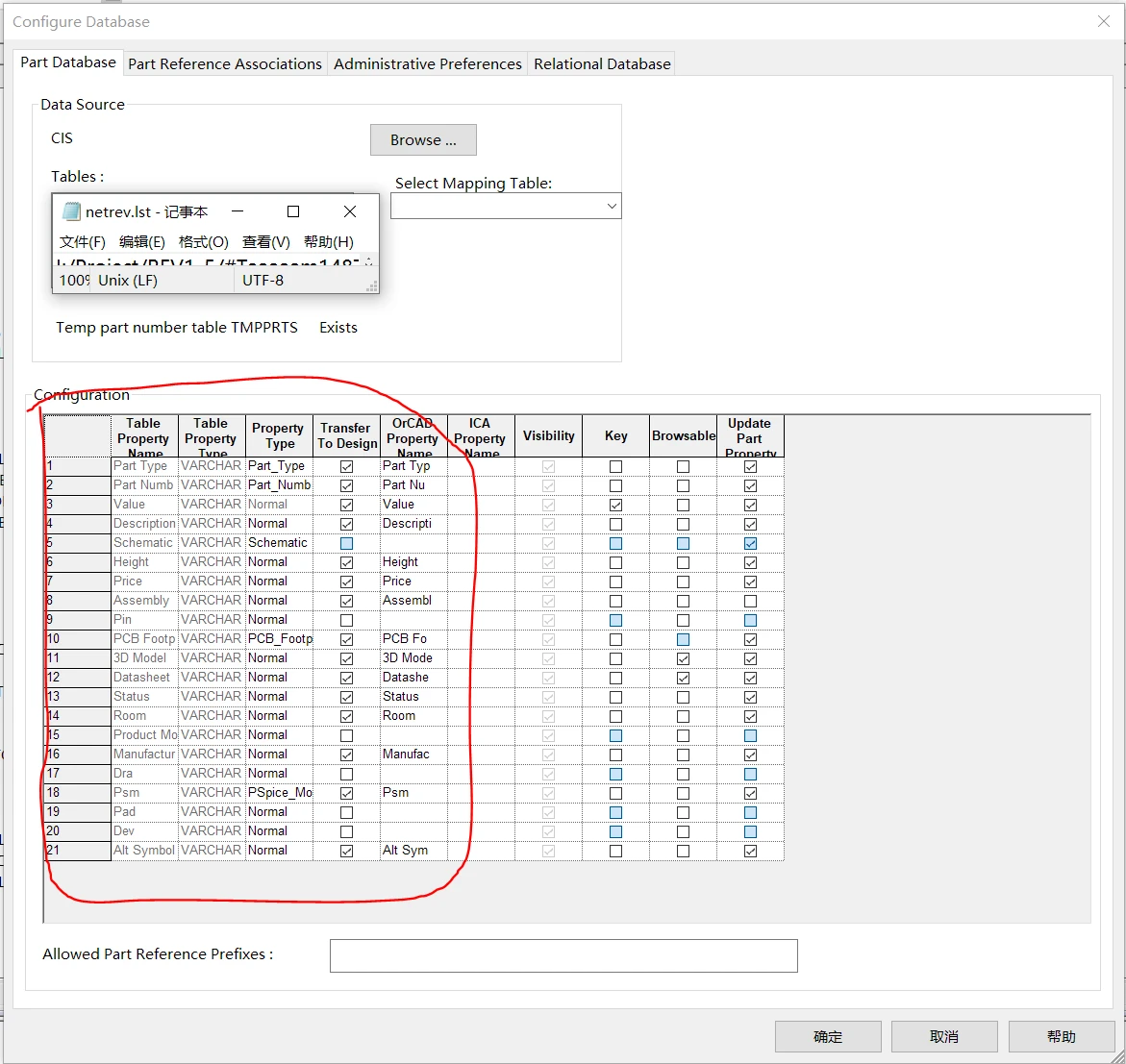

"Configuration"区域中众多属性中是否含有命名为“NC”的属性,


   "Configuration"中是否含有命名为“NC”

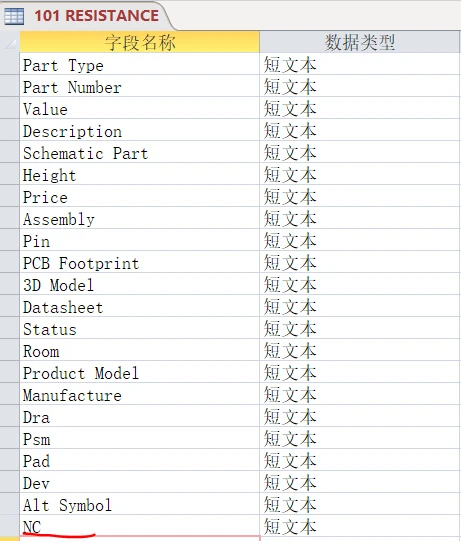

有的话,需要把CIS数据库中的NC栏重命名掉,或者删掉


   CIS数据库中的NC栏重命名掉,或者删掉

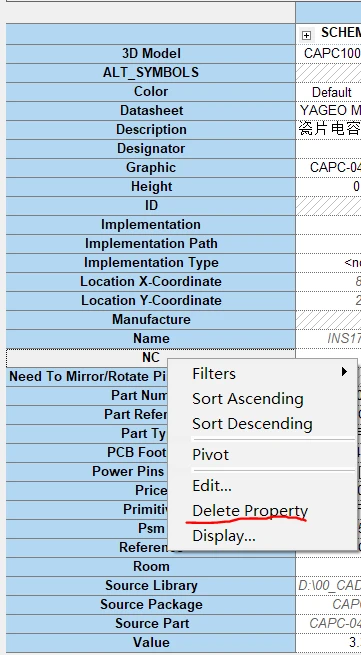

然后在"Edit properties"中,选中“NC”栏,右键"Delete Property"删除,再生成网表就没有“NC_PIN”这一行了。
