Cadence导出Other格式网表及导入步骤

Cadence支持两种方式的网表导出与导入：

一、Orcad Captrue网表导出，导入Allegro

二、Other格式的网表导出，导入Allegro

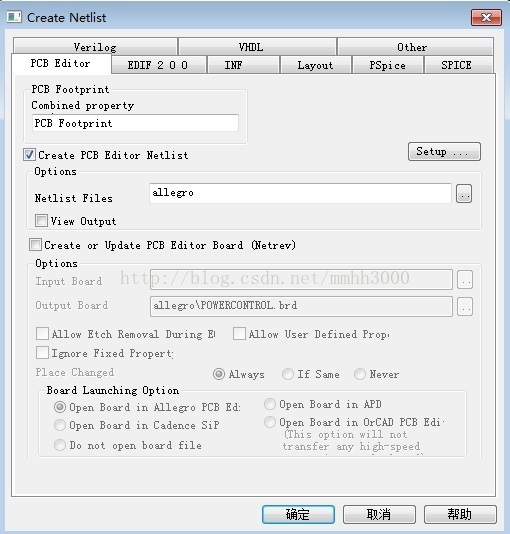

第一种方式是在Orcad的Toos->Create Netlist->PCB Editor页面进行设置：

然后在Allegro的File->Import->Logic的Cadence页进行导入：

这种方式是比较正统的，不做详述。

本文重点讲述一下Orcad“其他格式”网表的生成和导入Allegro的过程。（“其他格式”网表也包括Protel/AD，PADS生成的网表，都可以通过“Other”方式导入Allegro，或者从Orcad中生成导入其他PCB设计器软件）。

先讲Orcad生成“其他格式”网表的过程。

在Orcad的Toos->Create Netlist->Other页面进行设置：

1. 格式转换器选择orTelesis.dll。

2. 注意PCB Footprint文本框中默认是{PCB Footprint}，一定要改成!{PCB Footprint}，或者{PCB Footprint}!{PCB Footprint}。注意!是半角。

或者使用{PCB Footprint}!{PCB Footprint}格式：

原因：Allegro载入netlist需要的字段格式是：

[PCB Footprint]！Device！[Value]！[ Tolerance]；Reference

[ ]中的内容可以省略（Allegro认为PCB Footprint会在Device中包含，所以可以省略），所以必需的最基本字段是Device和Reference。但是!不能省略。而我们画原理图时一般只设置PCB Footprint，而忽略Device，所以必须补填Device信息，上面的“!{PCB Footprint}”中的PCB Footprint代表的就是Device，全称也可以使用{PCB Footprint}!{PCB Footprint}这种格式。如果自己设置了Device信息，也可以用{PCB Footprint}!{Device}这种格式。

点确定后生成网表，可以在Orcad文件管理器中Outputs项下打开查看：

使用!{PCB Footprint}格式：

或者使用{PCB Footprint}!{PCB Footprint}格式：

两者导入Allegro后的效果是一样。这样就生成了other格式的网表。

接下来讲导入other格式的网表。与Orcad直接导入网表到Allegro不同的是，使用other格式时，不但需要封装的psm,pad文件，还需要封装的Device文件。psm文件是保存封装时会自动生成的，但Device文件需要手动生成，下面是生成方法，以mosp10封装为例，打开封装库文件，点File->Create Device：

在当前目录下会生成msop10.txt文件，复制到一个目录下，然后设置Allegro的Setup->User Preference->Paths->Library->devpath，指向刚才那个目录：

当然，padpath和psmpath也是要设置的，基本操作这里不再详述。这样就把路径设置好了。

然后在Allegro中点File->Import->Logic->Other，找到刚才导出的网表文件，点Import Other，就可以导入其他格式的网表文件了。如果有报错，通常都是管脚不匹配、Device文件不存在、路径没设置好等常见问题，修改即可。
