第一步:文件 -> 导入向导

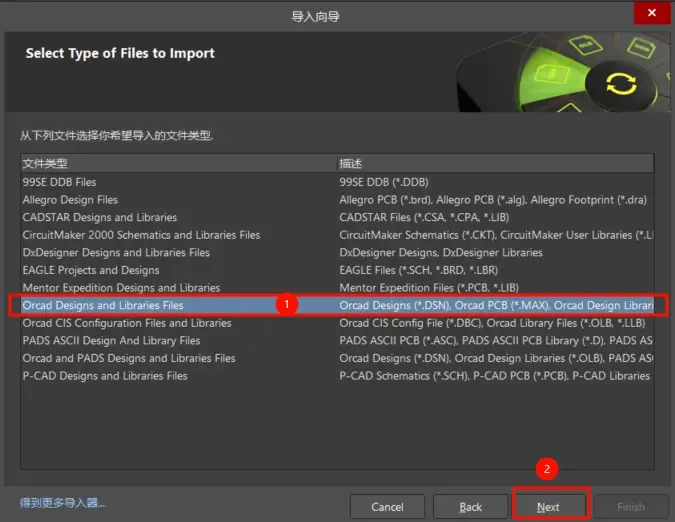

第二步:文件类型选择Orcad Designs and Libraries Files,然后Next

第三步:添加DSN文件,然后一直Next,直至导出结束。会生成一个工程文件,里面包含所有原理图。

第四步:如果需要原理图库,可从原理图文件中直接生成。生成方法是:设计-> 生成原理图库

注意:导出的原理图穿页连接符无法电气连接,且线路交叉的连接点会丢失。

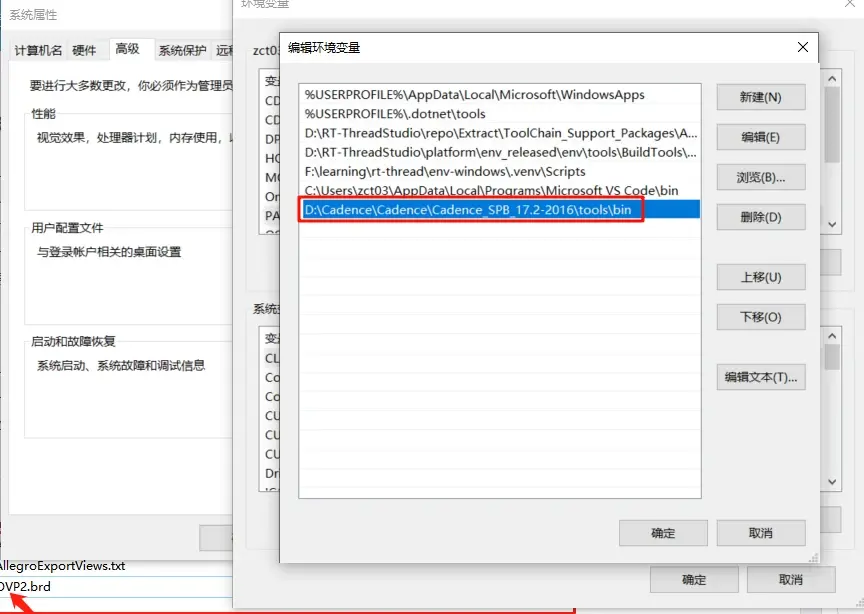

1.确保环境变量中添加有 extracta.exe 的路径。通常路径在安装目录的~\Cadence_SPB_17.2-2016\tools\bin文件夹中。

注:若第一次添加环境变量后,需要重启一下电脑,使能配置。

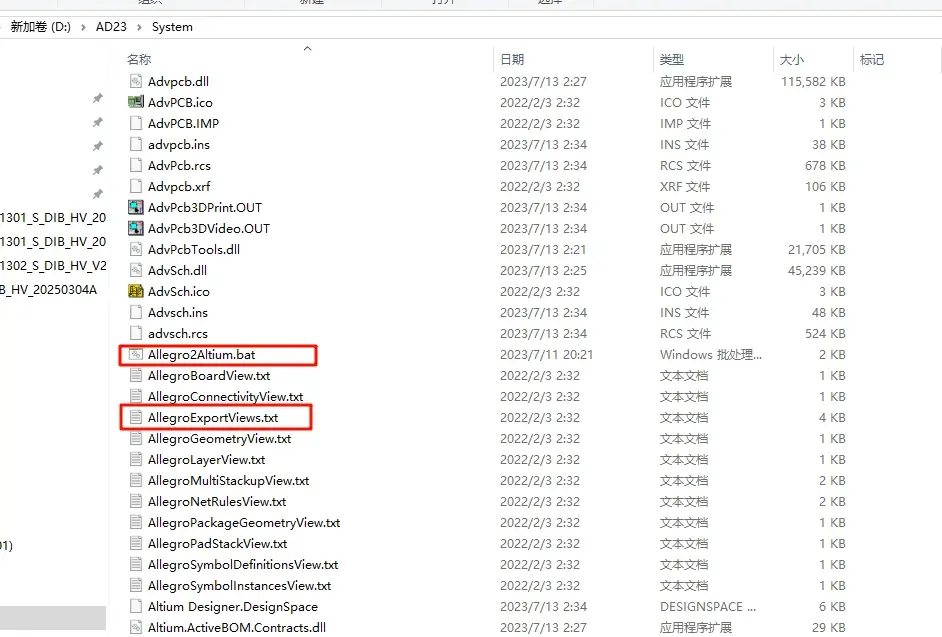

2.在AD安装路径~AD23\System中找到如下两个文件,复制出来预备使用。

第一步:将要转换的dra文件和AD中获取的两个文件放到一个文件夹,文件夹放置在任意盘根目录。第二步:WIN+R,输入CMD,打开命令行。

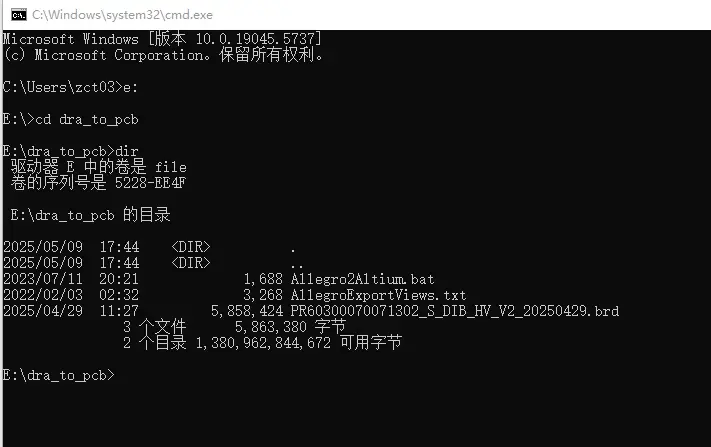

第三步:打开dra文件所在位置 。

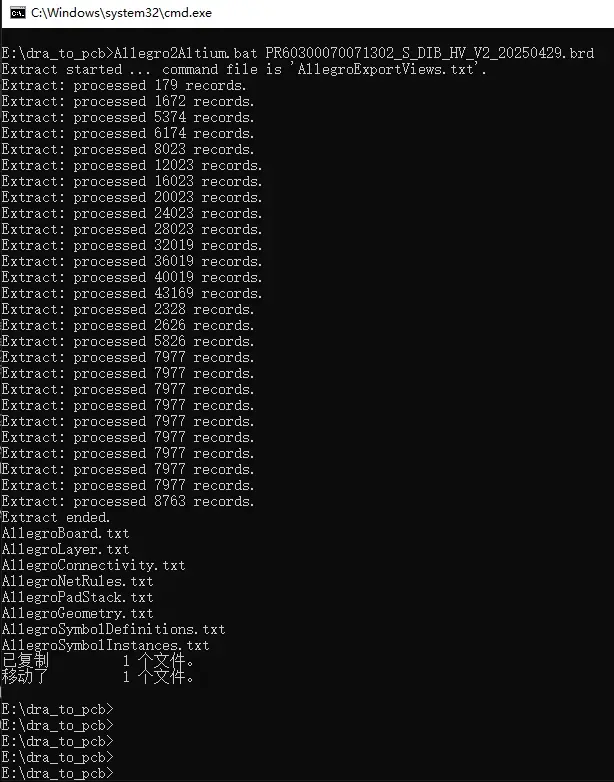

第四步:输入 Allegro2Altium.bat xxx.dra 然后回车(xxx.dra为PCB文件名)。然后等待文件处理完成,完成后会显示Extract ended。后面就是会自动copy一些东西(如果等待长时间没反应,可以回车一下)。

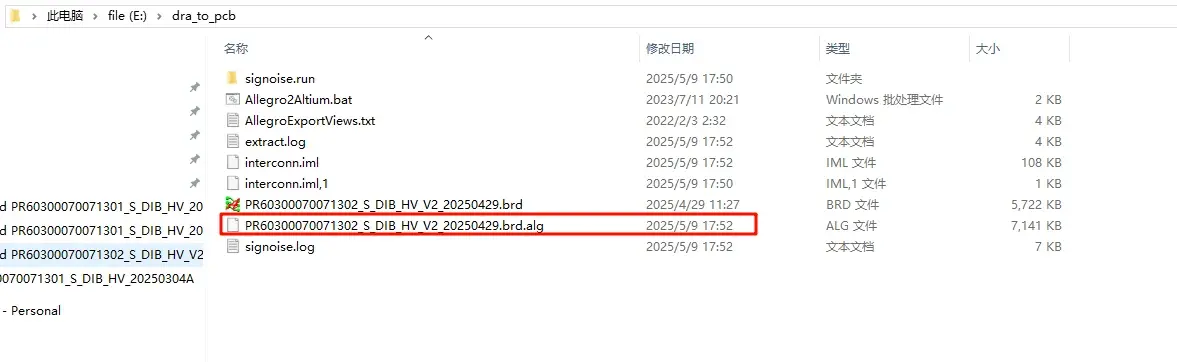

第五步:检查文件夹是否生成后缀.alg的文件。此文件为导入AD的文件。

第六步:打开AD,文件 -> 导入向导

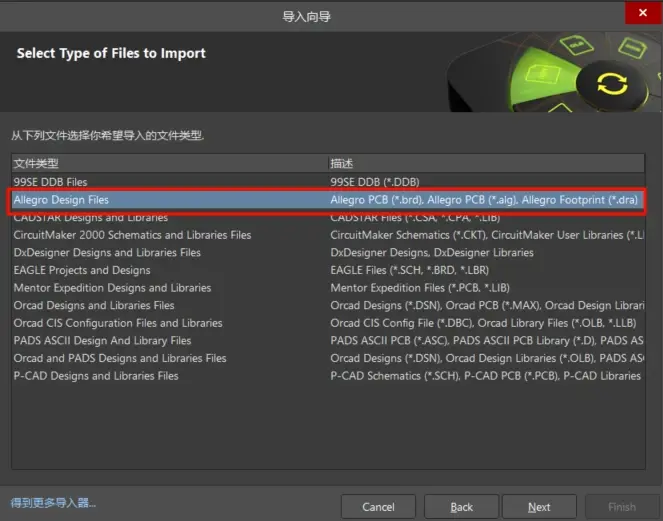

第七步:文件类型选择Allegro Design Files,然后Next

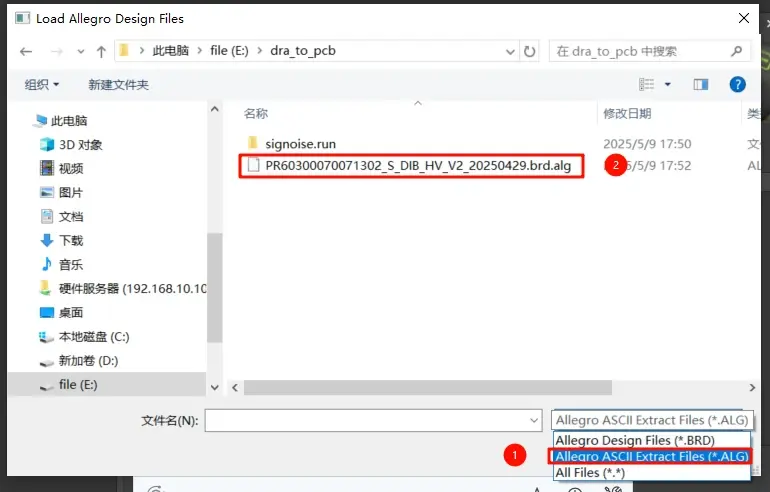

第八步:添加alg文件(如果看不到,需要更改显示文件类型),然后一直Next,直至导出结束。会生成一个工程文件,里面包含PCB。

第九步:如果需要PCB库,可从PCB文件中直接生成。生成方法是:设计-> 生成PCB库
