Altium Designer与Cadence的转换方法

AD原理图转OrCAD

AD原理图转OrCAD（版本：AD20与OrCAD 17.4）

方法1：AD，File » Export » Orcad SDT Schematic ，导出OrCAD SDT Schematic 导出的原理图适用于旧的OrCAD产品，如OrCAD OrCAD SDT™, PC2™ and 386+™.

方法2：AD，File » Export » Orcad v7 Capture Design;

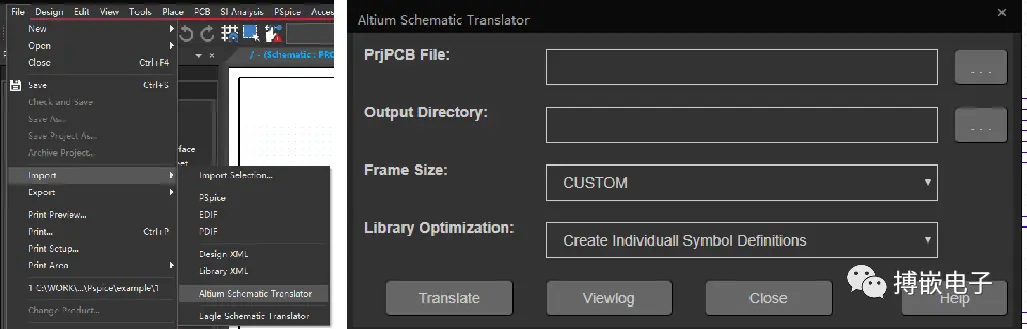

方法3：OrCAD，File » Import » Altium Schematic Translator,这可以整个工程导入。

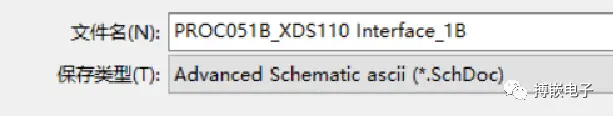

注意：AD转OrCAD的必要的前提条件：AD文件是ascii文件格式，如果不是在AD端转换一下。否则转换失败。

Capture加载修改库属性

报错1.orcad-2434

解决方法：

1.在安装目录下D:\SPB_Data\cdssetup\OrCAD_Capture\17.4.0\Capture.ini

2.修改该路径下的文件

[Allegro Footprints]

Dir0=D:\Cadence\SPB_17.4\share\pcb\pcb_lib\symbols

Dir1=D:/Users/cn0086072761/cdssetup/OrCAD_Capture/17.4.0/downloaded_parts/allegropcb

按原有格式，添加Dir2的路径，即自己制作封装的库路径

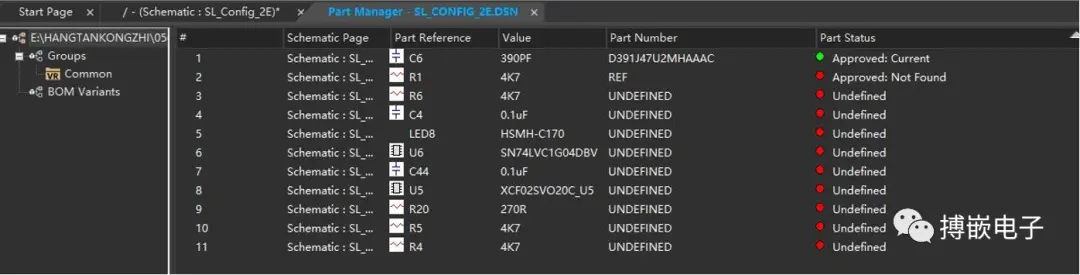

报错2.part status

下面说明part status中几种状态的含义：

（1）approved：该元件在元件数据库中找到与之匹配的part number属性的元件；

（2）temporary:该元件的part number属性为临时元件；

（3）undefined：该元件未定义part number属性；

（4）current：该元件的可传送属性与本地数据库中匹配part number属性相同

（5）defined：该元器件的part number属性在本地数据库中找到有匹配值的元器件，但可传送属性不完全相同；

（6）not current：该元件的可传送属性至少有一个与本地数据库中part number属性相同的元件不同；

（7）duplicate:该元器件对应的part number属性找到两个以上匹配对象；

（8）not found：该元件part number属性在元件数据库中没有找到匹配对象

AD的PCB转Allegro

AD的PCB转Allegro（版本：AD20与Allegro 17.4）

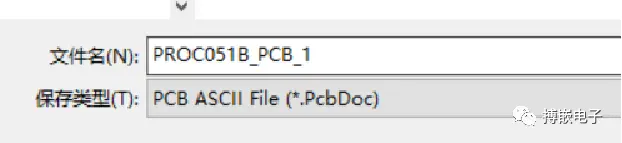

第一步，将AD另存为PCB ASCII FILE(*.PcbDoc)格式

第二步，打开allegro软件，File→Import→CAD Translators →Altium PCB Translator →输入转换文件

备注：转pcb没有百分百成功的，转换过来的图纸需要再次详细检查，防止工程出现问题

Allegro库绑定

在“Setup”下拉栏下选择最后一项“User Preferences”，在“paths”中选择“Library”，里面有三个指标需要关心：“devpath”、“padpath”、“psmpath”。
“devpath”：这是第三方网表（other方式导出的网表），由于我们只用第一方网表，所以其实这项可以不管。
“padpath”：PCB封装的焊盘存放的路径
“psmpath”:PCB封装焊盘中使用的Flash文件、PCB封装焊盘使用的Shape文件等内容存放的路径。
