基于Allegro的板级仿真设计：全流程解析

随着时代发展，EDA工具越来越多种，市场上的主流EDA软件大致上可归类为Altium Designer、Cadence Allegro、Metro Pads，也是现在的电子工程师必须重点了解的工具之三，今天我们来聊聊基于Allegro根据的板级仿真设计流程。

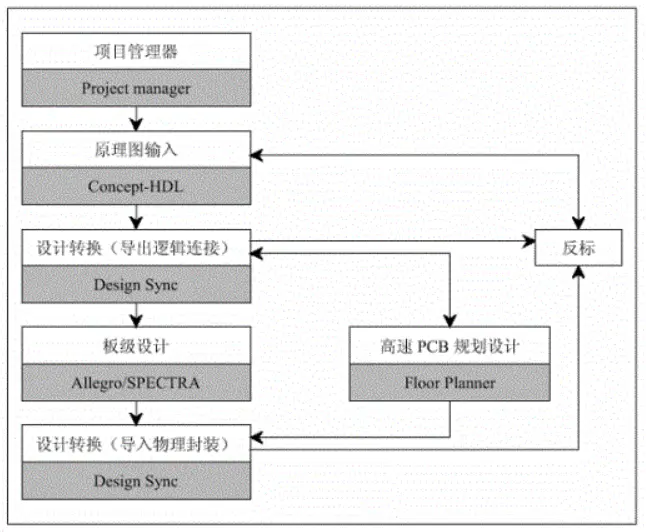

如图所示，该图是Cadence板级系统设计的基本思路及完整流程。

1、项目管理器（Project Manager）

管理项目设计所使用的工具及工具所产生的数据。

2、原理图输入（Design Entry）

完成设计输入，由Concept-HDL工具实现，在这一环境中可灵活使用各种工具，快速高效地将原理图送入计算机，生成后续工具能够处理的设计数据。

3、设计转换（Transfer to PCB Design）

在原理图设计完成后，要生成描述其连接关系的文件及元件的封装说明，以便能够进入布局布线设计，或者在布局、布线完成之后，要将其最终的PCB信息反馈到原理图上，以保证原理图与PCB设计的一致性。

这种由前到后或由后到前的设计数据的转换与传递都是由Design Sync工具完成的，它是连接前端原理图设计与后端PCB设计的不可缺少的桥梁，完成原理图到PCB或PCB到原理图的数据传输。

4、板级设计（Board design）

实现元器件的自动与交互布局、信号自动与交互布线、生成后续制造与装配所需的各种数据文件，由Allegro工具实现。

5、高速PCB规划设计

PCB SI工具实现，在该环境中能够完成高速PCB设计的性能分析，并将发现的问题传递到前端的Concept-HDL或后端的PCB Design,以便能够得到纠正。在该环境中可以对PCB版图进行电磁兼容性(EMC)和信号完整性分析，并将分析结果传递到Concept-HDL和Allegro,从而不断修改和完善PCB版图，这一工具在信号频率较高的PCB版图设计中尤为有用。
