基于Cadence 617的差分电路仿真教程

前言

提示：以下是本篇文章正文内容，下面案例可供参考

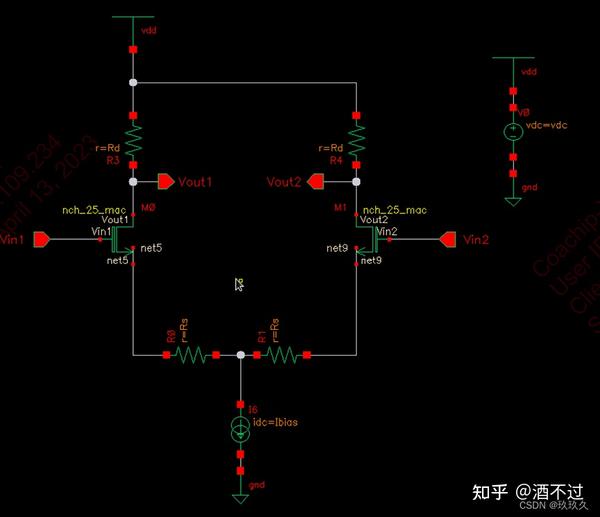

1. 电路原理图

2. 仿真设计

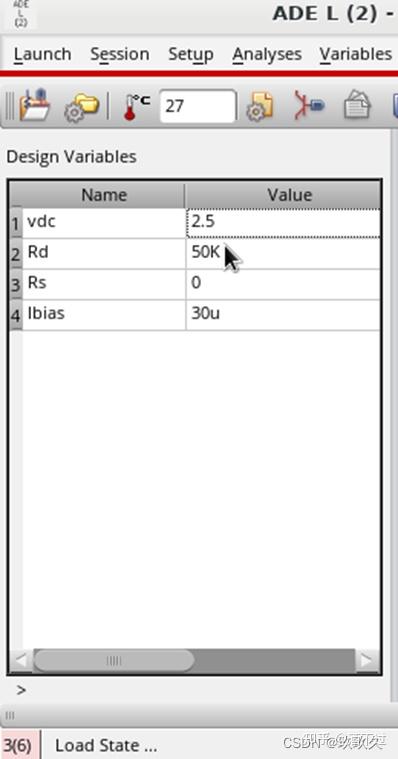

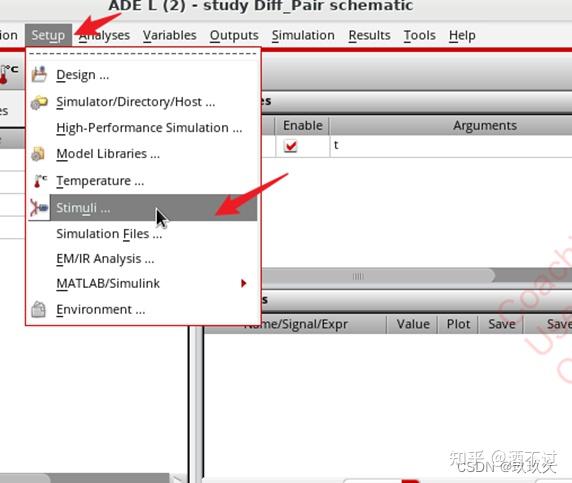

  设置PIN端Vin1,Vin2为变量

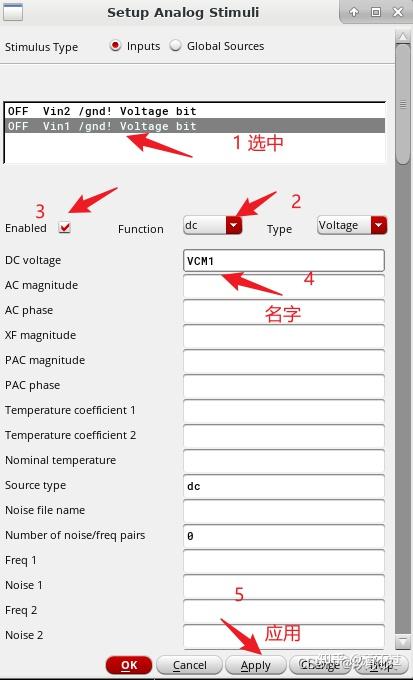

  说明 Vin1的直流电压是VCM1，同理设置Vin2

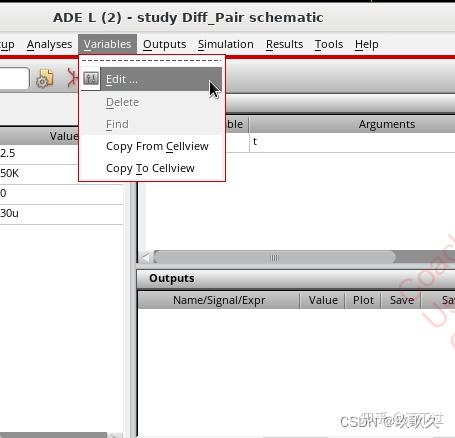

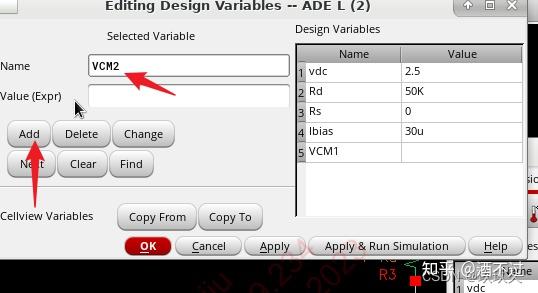

  怎么加入变量呢

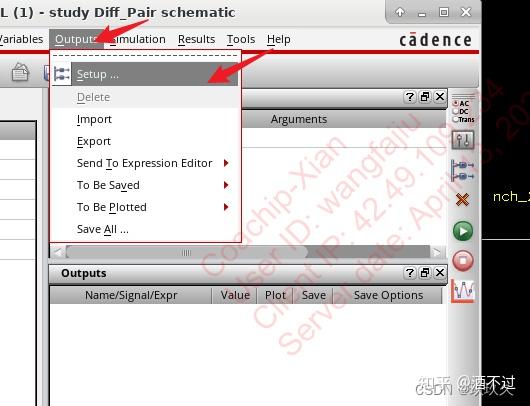

3. 建立输出

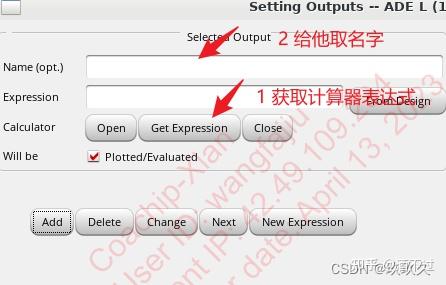

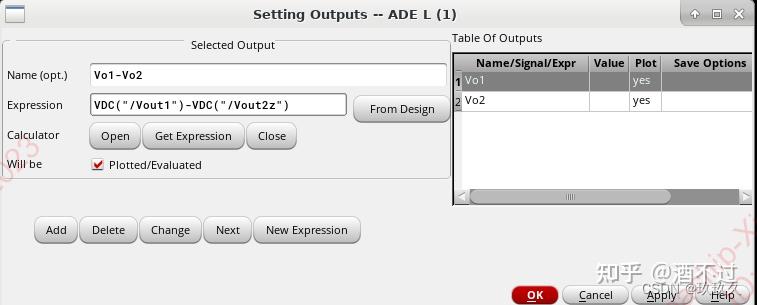

  现在定义Vo1 - Vo2

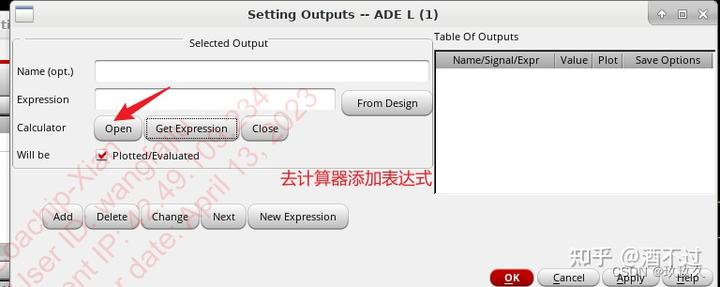

  同样添加输出就在里面设计，复制改数字就完了

4. 参数扫描

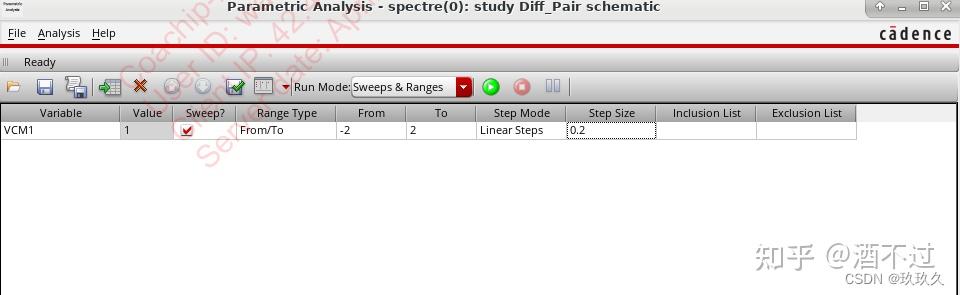

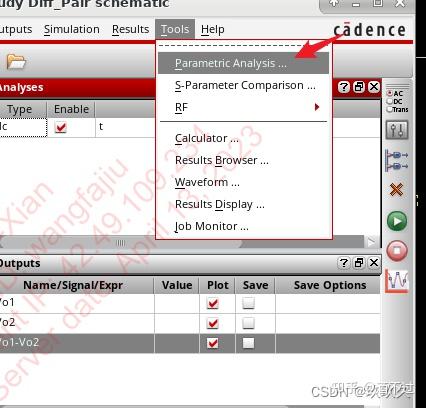

给VCM1一组值来仿真一下输出输入

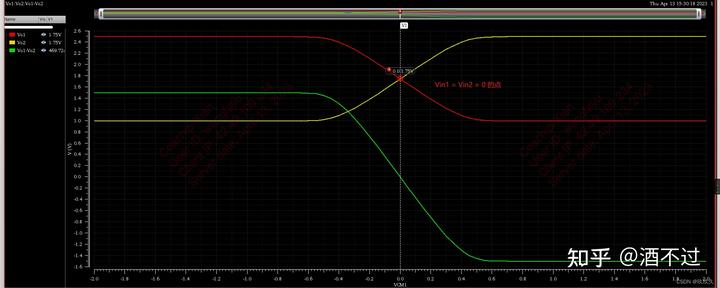

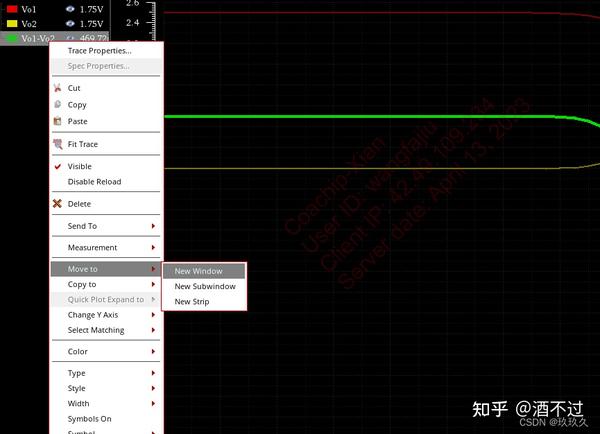

  V出现直线 可以按q矫正点位

如何移出曲线

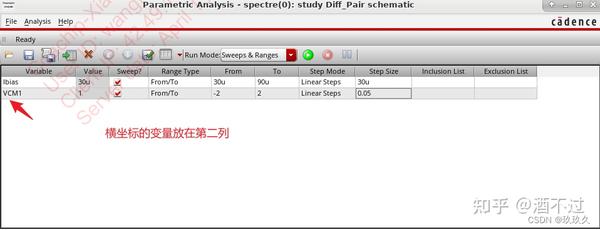

  现在观察尾电流不同时，输入输出关系，横坐标的变量放在第二列

  我们设置VCM2 = 0 ，实际上VCM1就是差模输入电压 .也就是差模电压放在横坐标，看电流源不同的曲线

  我在想如果VCM2不是0，而是一个变化的值，该怎么样设计呢？是要在直流仿真Design Variable设计VCM2，再去参数扫描VCM1吗？这样当VCM1 = VCM2就是共模电压了
