基于Cadence Allegro的无盘设计操作流程

阅读数 1
点赞 0
article_banner


无盘 设计

   1.因为过孔具有电容效应,无盘设计能最大限度保证阻抗连续性,从而减小反射与插损;

   2.减缓走线压力,降低产品成本与风险;

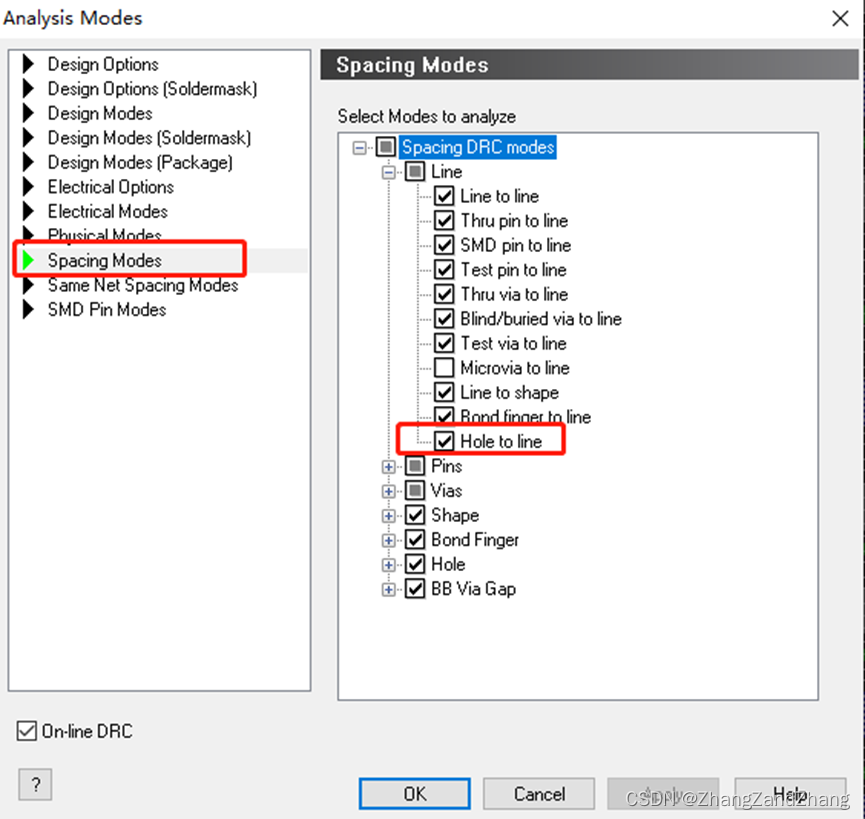

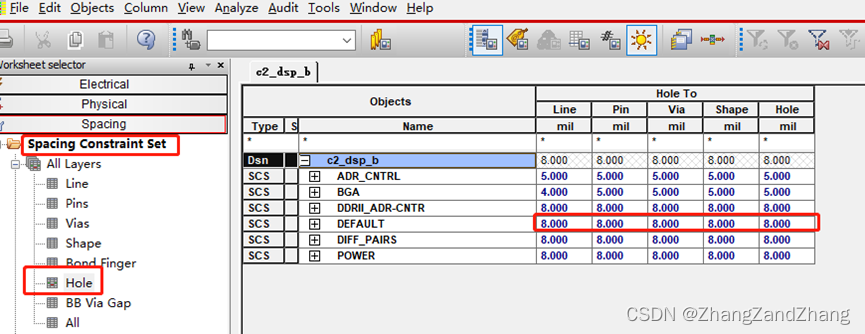

Setup ConstraintsModelSpacing Models勾选Hole to line

在这里插入图片描述

在这里插入图片描述

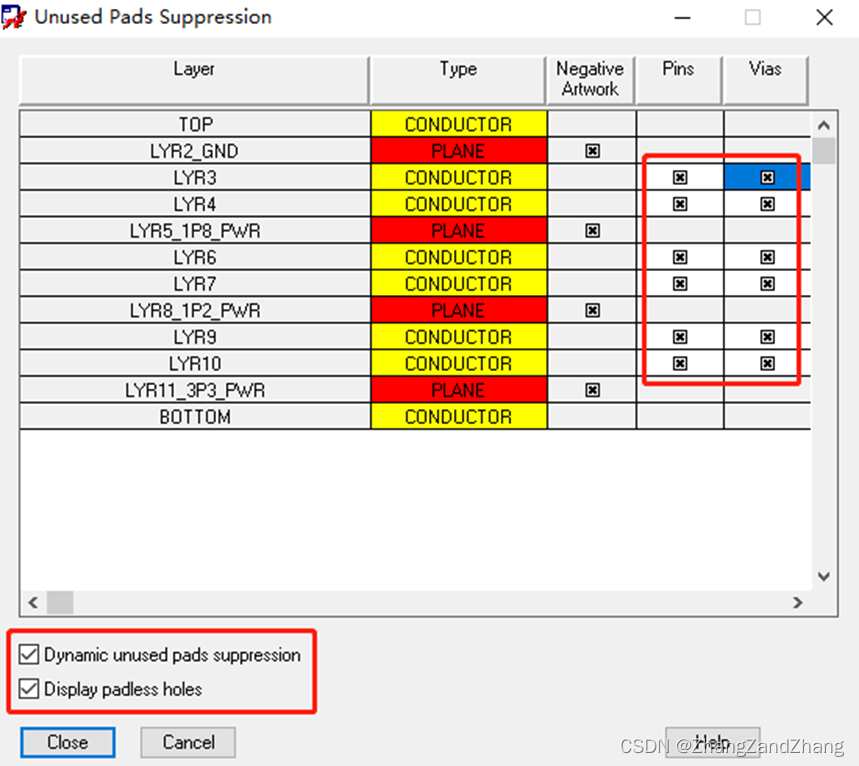

SetupUnused Pads Suppression
在这里插入图片描述

光  绘钻孔层注明无盘设计:Non-functional pads on internal signal layers must beremoved.

   输出光绘文件的时候勾选suppress unconnected pads。
菜单栏选择ManufactureArtwork勾选suppress unconnected pads
