Cadence操作技巧精粹1:测试点生成指南

PCB绘制过程中经常遇到需要添加测试点问题,在原理图上面作为元件添加,然后在PCB中元件放置固然可以,但是操作步骤过于繁琐,不利于后期直接修改PCB。这里总结了直接在PCB上面添加测试点的方法,步骤如下:

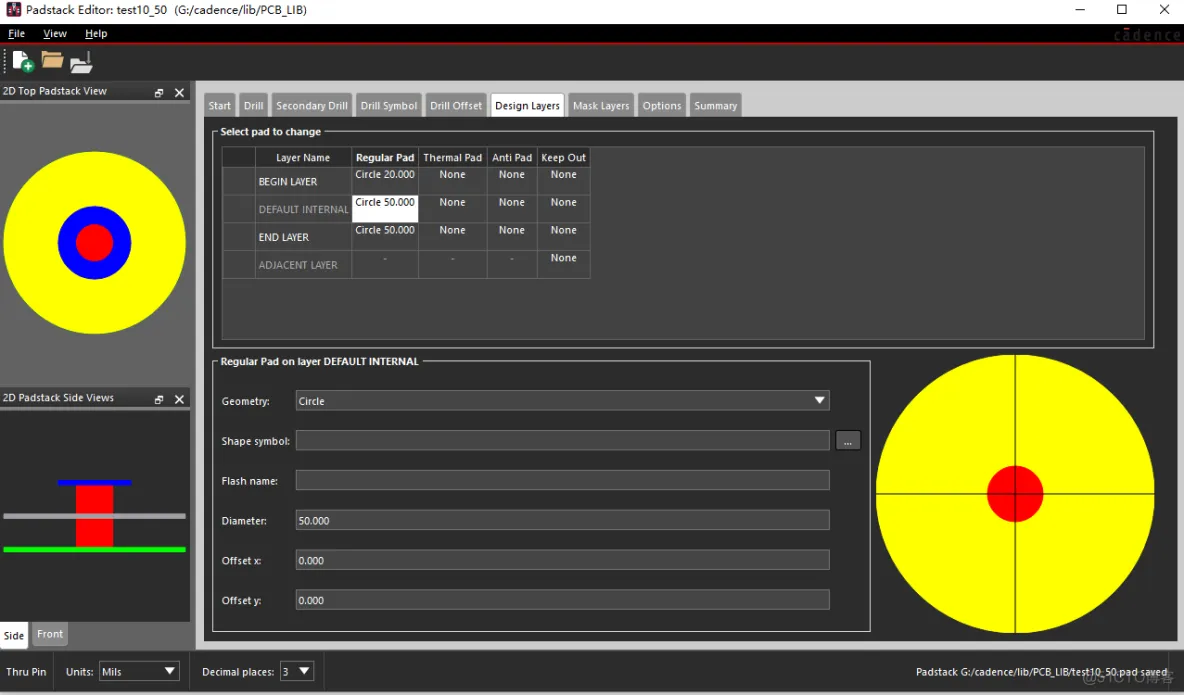

第一步,绘制测试点焊盘,allegro测试点焊盘必须是插件焊盘。

Cadence 操作技巧总结1:测试点的生成_测试点

Cadence 操作技巧总结1:测试点的生成_焊盘_02

Cadence 操作技巧总结1:测试点的生成_数据_03

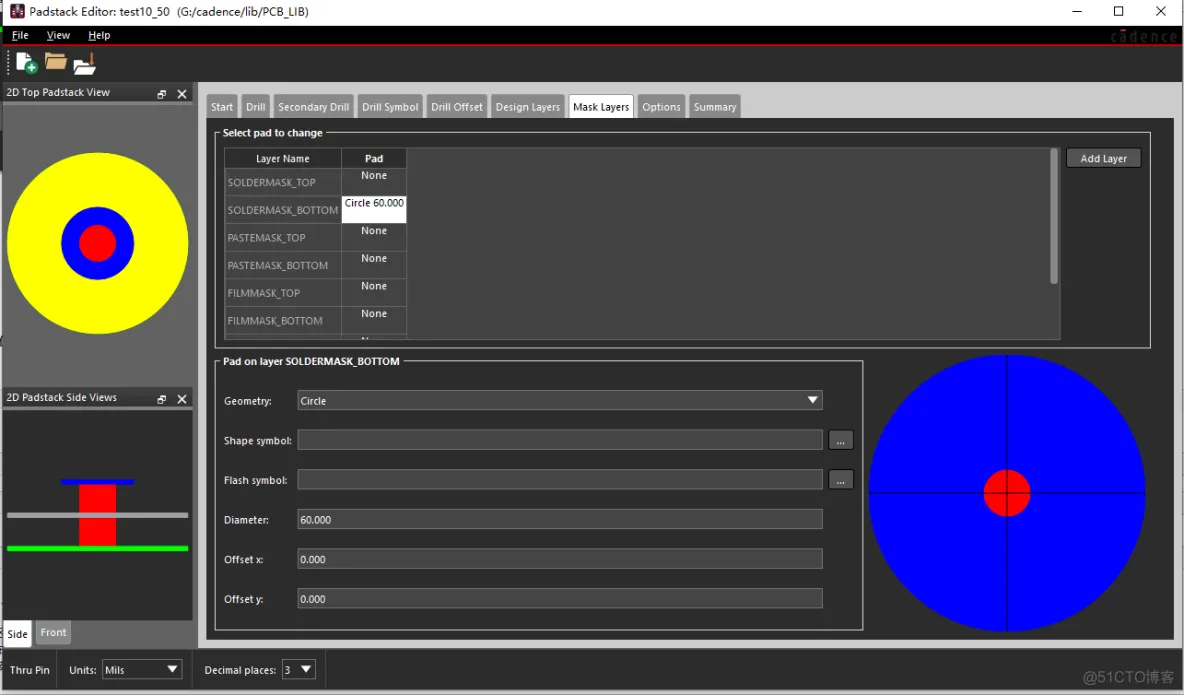

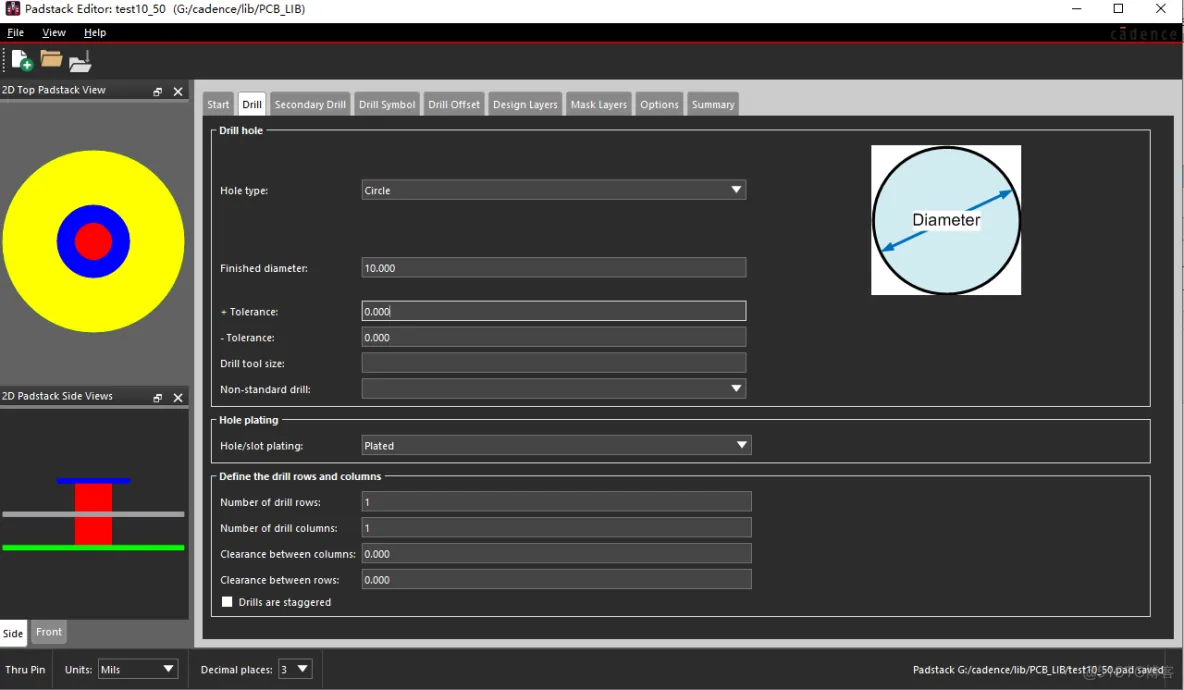

这里使用diameter为10mil,顶层使用20mil,底层使用50mil,开窗层需要根据你自己的习惯设置,这里只有底层开窗60mil,顶层没有开窗,设置完成后保存,并命名为Test10_50.

第二步导入测试点

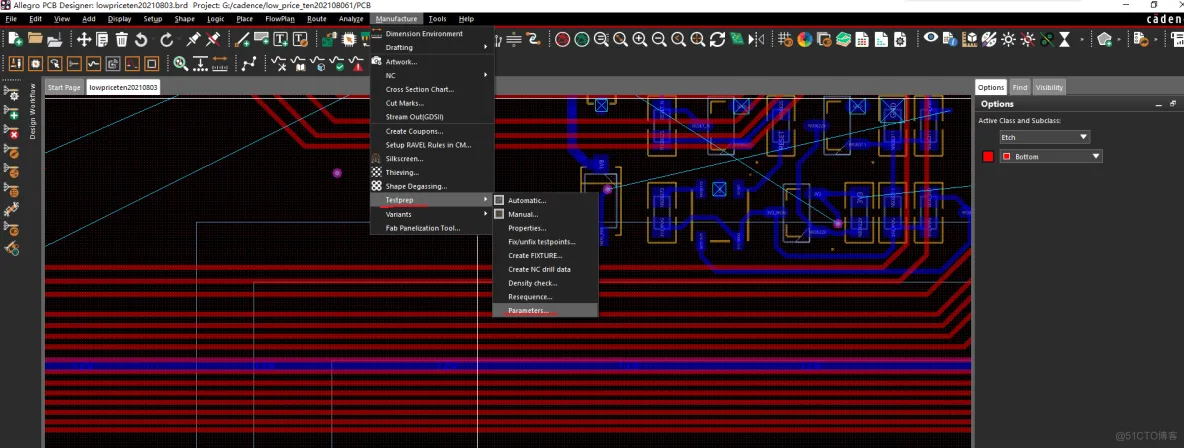

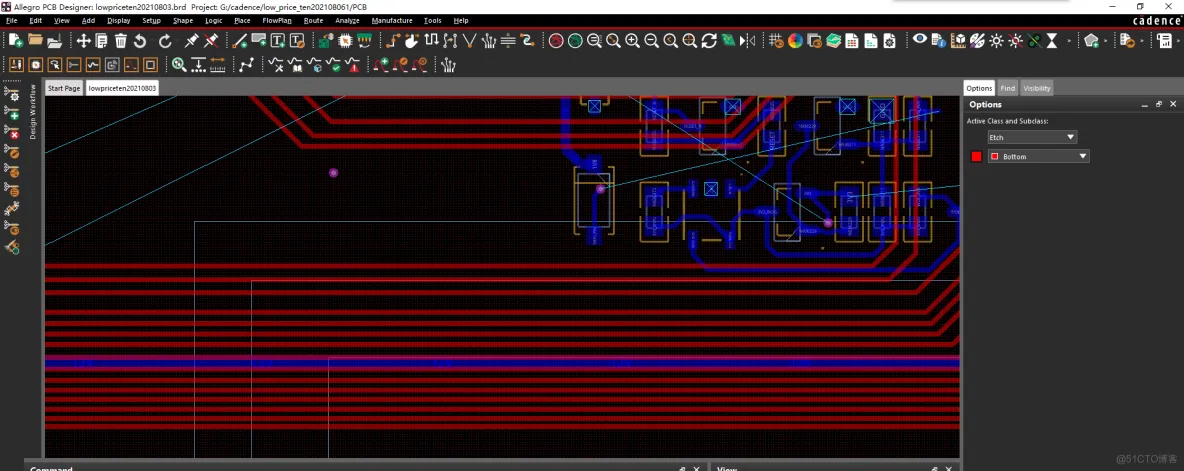

首先打开PCB

Cadence 操作技巧总结1:测试点的生成_测试点_04

Cadence 操作技巧总结1:测试点的生成_测试点_05

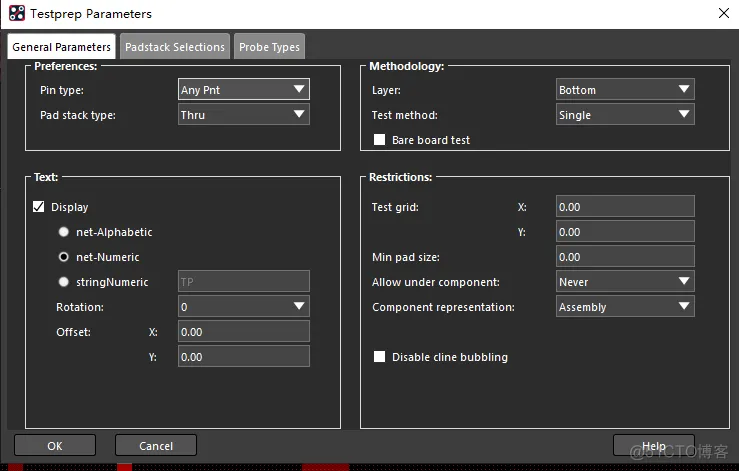

按如下步骤配置,methodology中layer选择bottom即底层添加测试点,其他采用默认设置。

Cadence 操作技巧总结1:测试点的生成_原理图_06

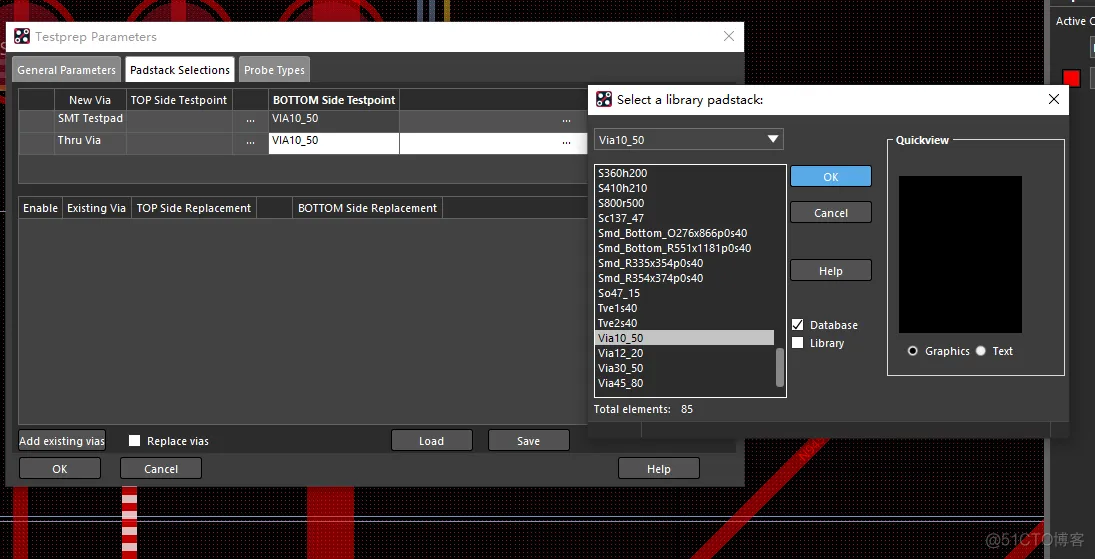

导入刚才制作的测试点。

Cadence 操作技巧总结1:测试点的生成_测试点_07

第三步,添加测试点

添加测试点分为自动添加,跟手动添加,这里演示手动添加测试点

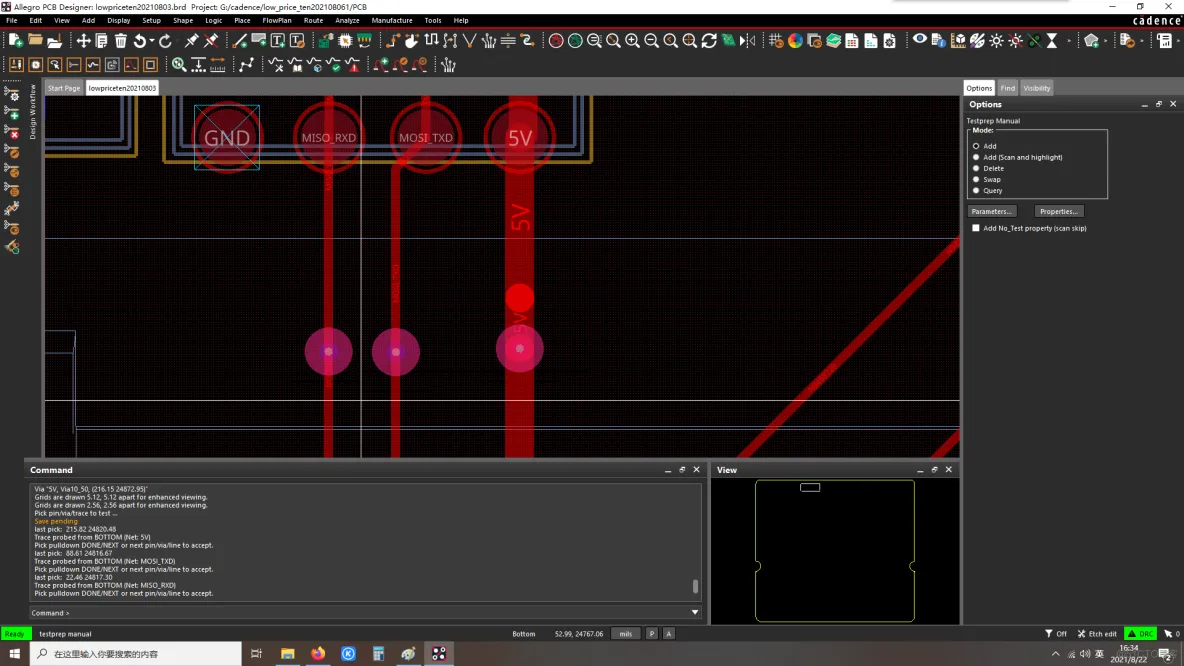

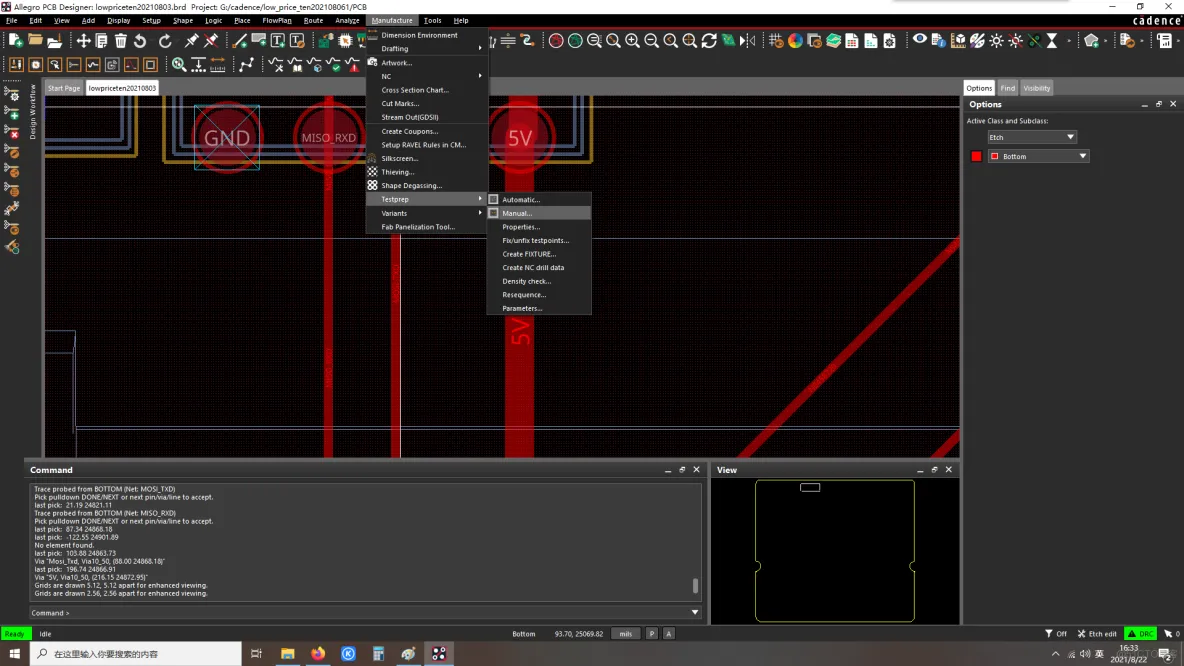

选中如下选项,点击需要添加测试点的PCB走线即可。

Cadence 操作技巧总结1:测试点的生成_原理图_08

Cadence 操作技巧总结1:测试点的生成_测试点_09

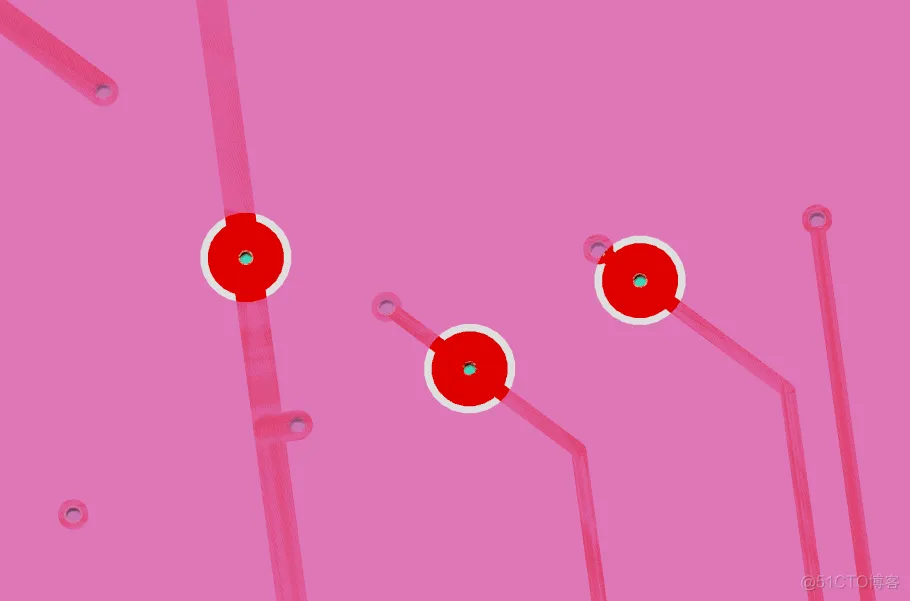

添加效果如下图:

Cadence 操作技巧总结1:测试点的生成_测试点_10

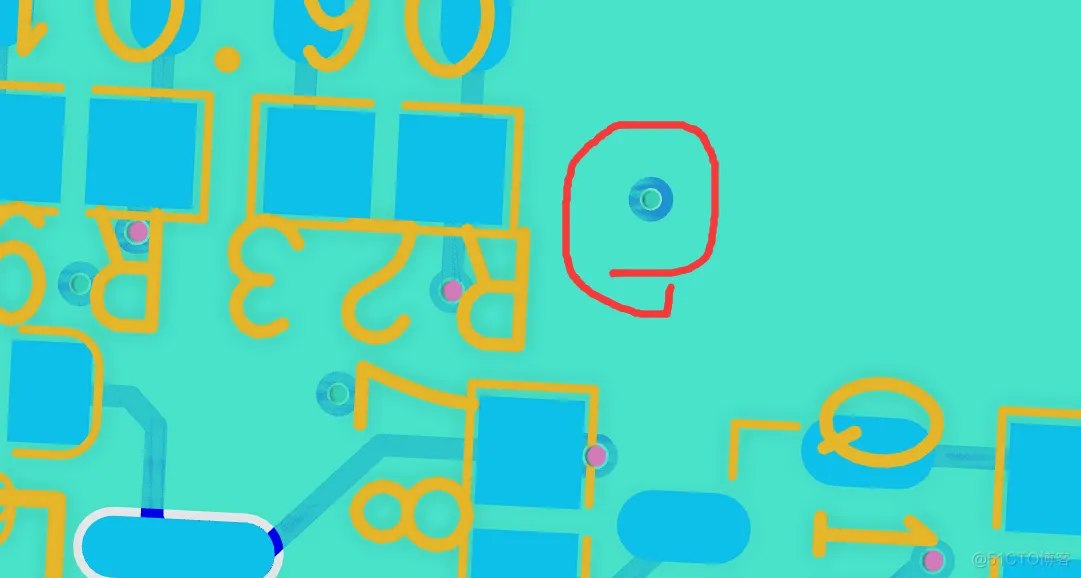

正面效果

Cadence 操作技巧总结1:测试点的生成_原理图_11
