Cadence操作技巧精粹2：模块化布局策略

在用allegro软件对pcb进去布局时，有许多结构相同的模块，如果总是一直单个布局布线，就会降低速度，如果用可以掌握模块复用的方法，则可以大大提高设计的速度。

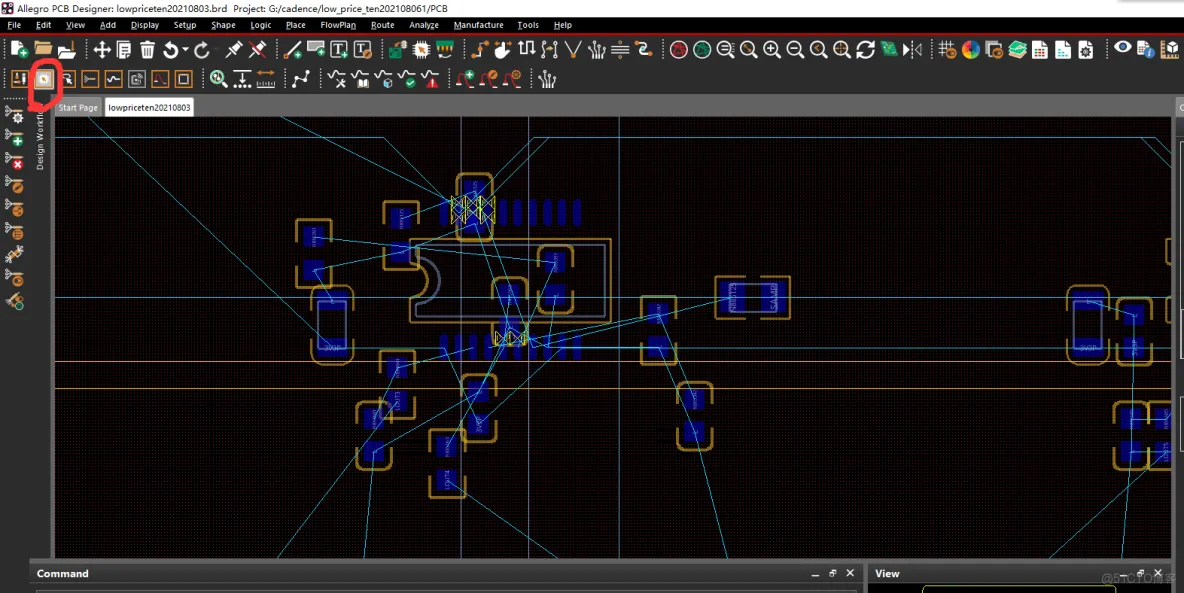

第一步，在PCB设计中如果涉及两个以上相同的模块时，先点击placementedit进入布局模式。

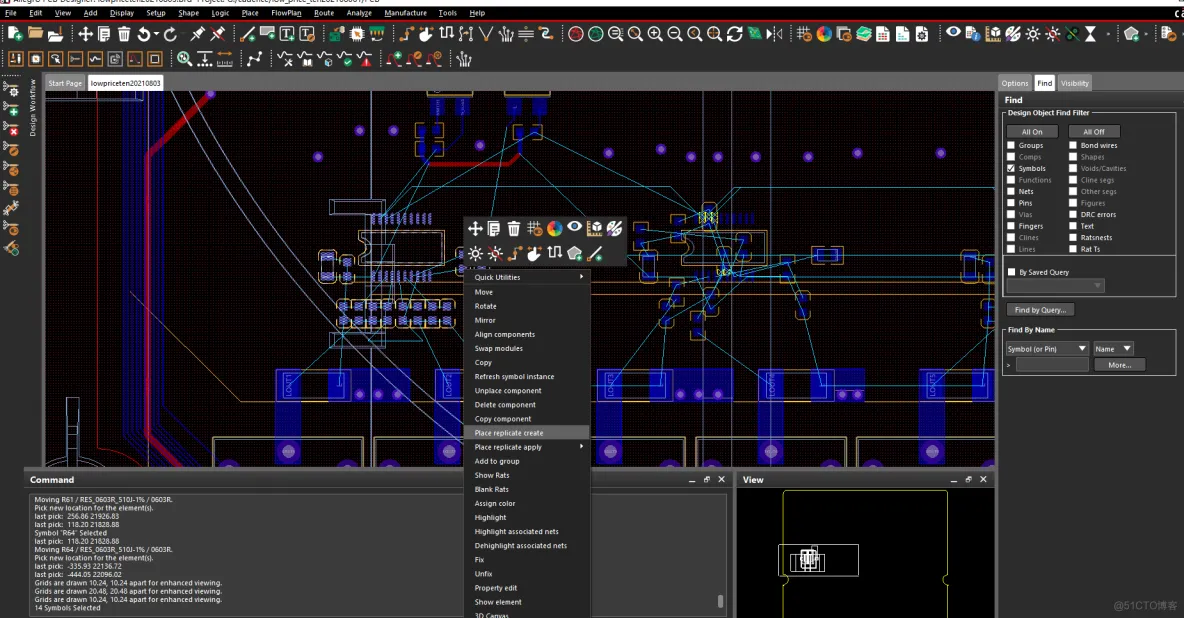

第二步，在"find"选项中勾选"symbols"，对已布局完成的电源模块进行框选，在器件上右键选择" Place replicate create"，这一步注意一定要框选目标，再点击右键；

第三步，右键选择"done"，空白的地方左键单击，然后在弹出的窗口中设置保存一个文件名；

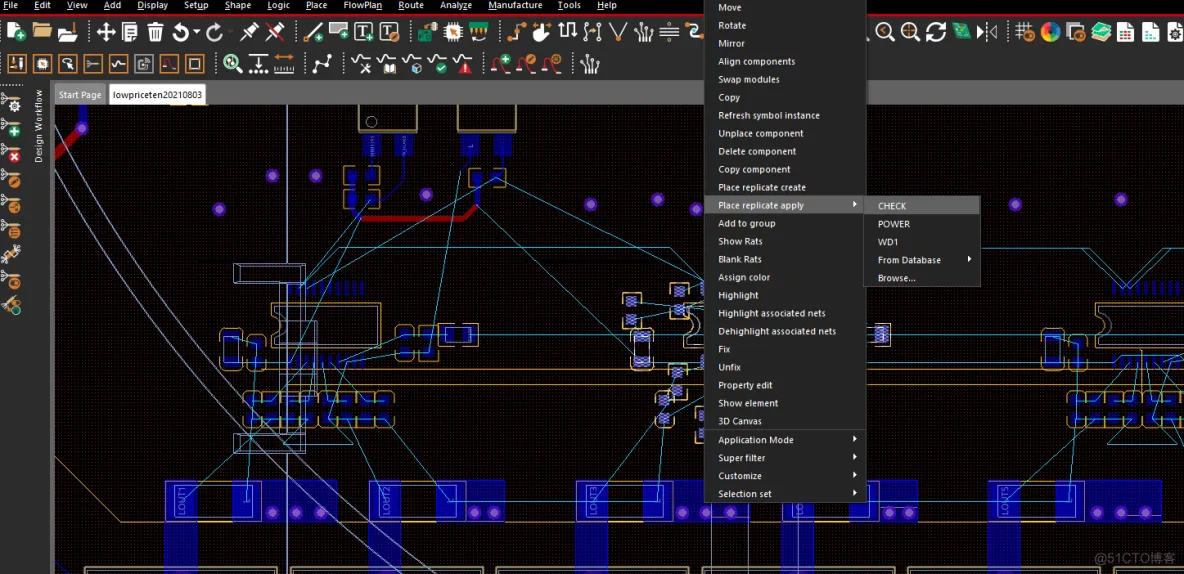

第四步，接下来开始使用复用功能，对另一个电源模块进行模块复用，框选后在器件上右键选择"Place replicate apply"，再选择刚刚保存好的文件；

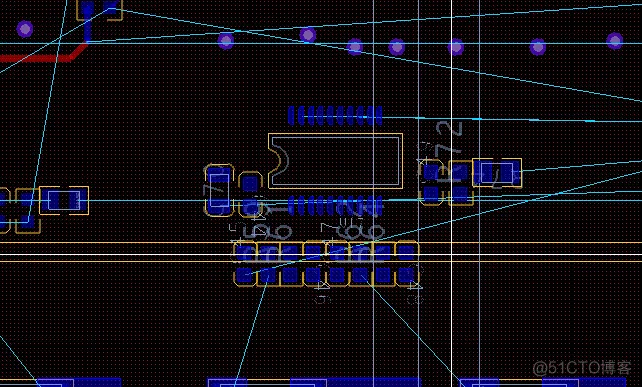

第五步，点击上述命令后，就可以看到模块复用已完成
