Cadence Allegro PCB模块布局布线方法

Cadence Allegro PCB相同模块布局布线的方法

   在使用Allegro软件进行布局布线的操作的时，会遇到很多一模一样的模块，比如电源模块、存储器模块等等。这里我们讲解一下，在PCB中怎么对一个相同的模块进行复用，具体操作如下：

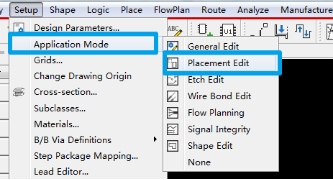

1、将已经布局布线的模块，创建一个Group，执行菜单命令Setup-Application Mode，进行模式的选取，在下拉菜单中选择Placement Edit布局模式，如图1所示；

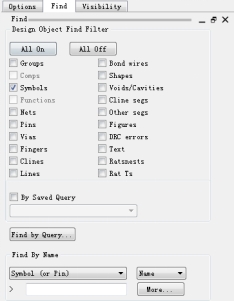

2、在Find面板中选择Symbols，其它选项都不要进行勾选，进行模型的创建，如图2所示；

图1 模式选择设置示意图             图2 Find面板参数设置示意图

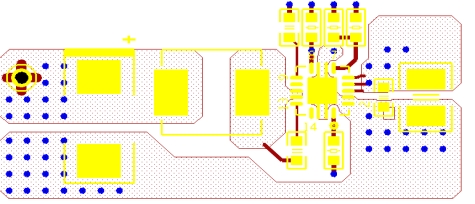

3、选择好器件以后，在PCB中鼠标左键框选已经做好的模块的元器件，全部选中，这样元器件会呈现出临时选中的颜色，如图3所示；

图3  选择好元器件设置示意图

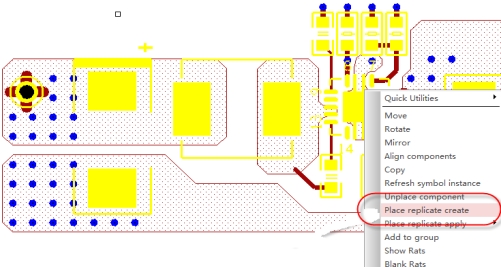

4、选择好元器件之后，点击鼠标右键，在下拉菜单中选择创建模型，菜单命令为：Place replicate create，如图4所示；

5、点击创建模型以后，整个模块本身的走线，铜皮、过孔等元素会自动被选中一些，有部分没有被选中，需要将整个模块的元素全部选中，在Find面板中勾选cline、Vias、Shape等，在PCB使用是鼠标左键框选模块的所有元素，将其全部选中；

图4  模型创建示意图

6、选中所有的元素以后呢，在PCB空白的地方点击鼠标右键，下拉菜单中选择Done，结束模块元素的选取；

7、选取完元素之后，点击鼠标左键，会弹出如图5所示的对话框，模型保存的界面，将这个已经创建好的模型进行保存即可，名称可以自由定义，方便查询即可，存储路径需要保存在当前PCB文件存储的路径下，方便后面进行调用；

图5 模型保存示意图

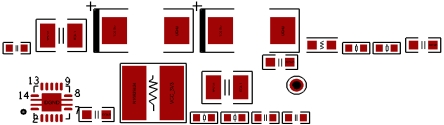

8、模型创建好之后，这样就可以对相同的模块进行复用了，如图6，需要复用的一样的模块，不需要处理，将其所有的元器件放在一起就行；

图6  需要复用的模块元器件示意图

9、使用鼠标左键全部框选需要进行模块复用的元器件，选中全部的元器件以后，点击鼠标右键，进行模块复用，执行菜单命令Place Replicate Apply，在下拉菜单中选择刚才制作好的“POWER”模型，如图7所示；

图7  对相同模块进行模块复用示意图

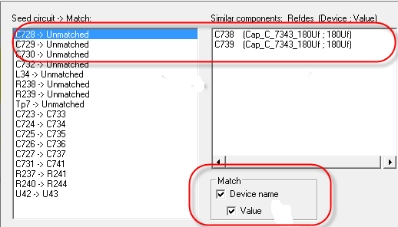

10、进行模块复用之后，会弹出进行匹配的对话框，如图8所示，系统默认是按照Device name与value值进行匹配，这时会出现有几个的情况，这样情况，进行手动匹配就可以了；

图8 元器件进行匹配示意图

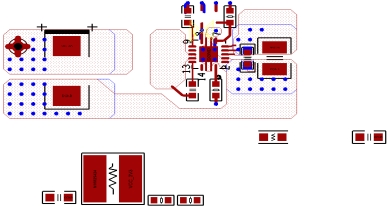

11、匹配完成之后，点击OK按钮，就可以完成模块复用了，可能会出现某一些元器件没有匹配到的情况，没有关系，先进行模块复用，然后手动去放置即可，如图12-25 所示，部分器件没有匹配到，手动调整即可。

图9  模块复完成示意图
