Allegro实现PCB 3D效果：快速提升设计感

众所周知，Cadence 是一个大型的EDA 软件，它几乎可以完成电子设计的方方面面，包括ASIC 设计、FPGA 设计和PCB 板设计。Cadence 在仿真、电路图设计、自动布局布线、版图设计及验证等方面有着绝对的优势。Cadence 包含的工具较多几乎包括了EDA 设计的方方面面。（文未有福利）

Cadence allegro 16.x 版本已经拥有3D view，虽然比较简单，但是总之还不错，近年以来Cadence公司在不断的加强 PCB Editor三维的显示能力，可以帮助PCB工程师更直观进行PCB设计 。终于，17.2版本的到来，迎来了Cadence Allegro 3D设计的新纪元，其3D效果丝毫不弱于AD软件的3D View。

一、准备：allegro17.2 ，3D模型库

二、设置及显示

1、 首先要对使用环境进行设置

1） env文件设置。路径在：CadenceSPB_16.6sharepcbte xtenv，打开，查看是否有设置set step_unsupported_prototype 1，如果没有，就在文件中加上。

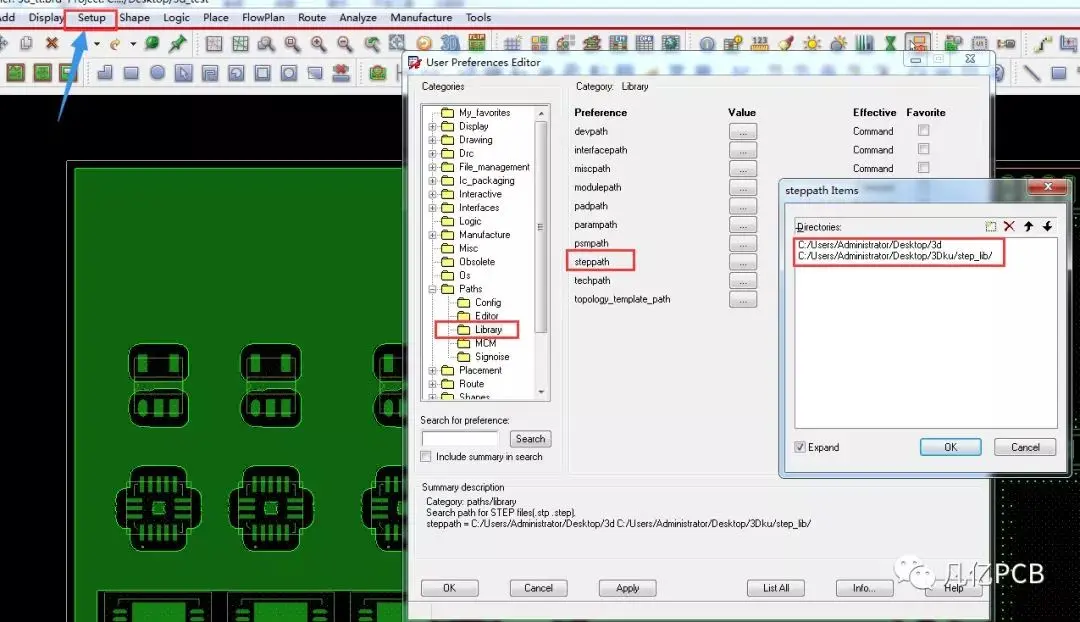

2） Step模型路径设置。如下图示：

2、 设置PCB中的元器件 与3D模型匹配

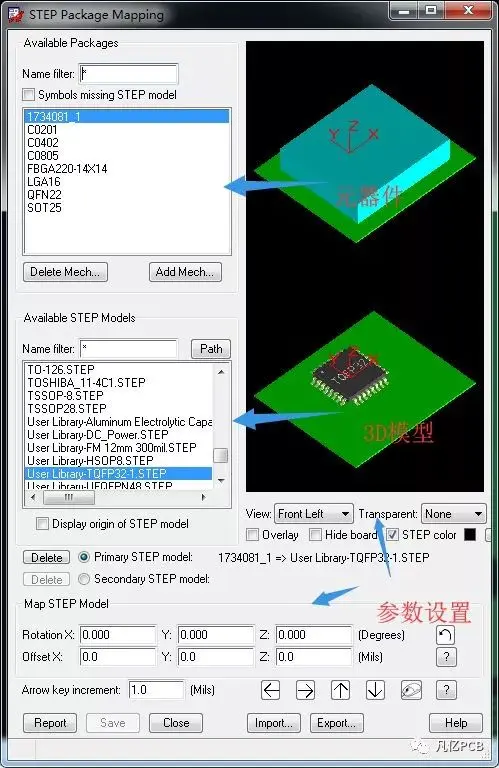

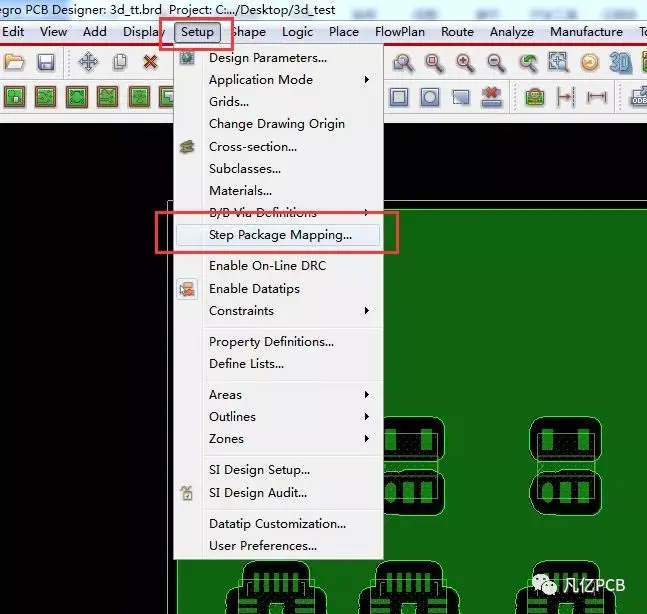

1）进入匹配界面。如下图示：

2）匹配设置

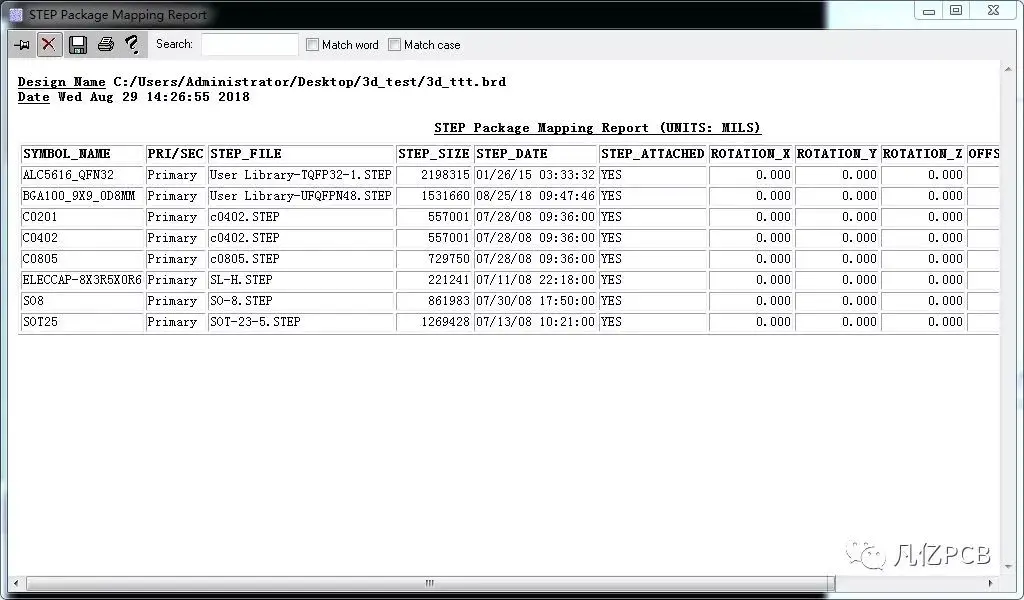

分别在上图示位置选择需要显示3d效果的器件进行匹配，对各参数进行设置以达到理想效果。设置好后点击Save进行保存。然后可点击Report进行查看匹配结果。如下图示：

3、显示设置。

1）显示之前必须把相应的层打开。

PACKAGE GEOMETRY/PLACE_BOUND_TOP

PACKAGE GEOMETRY/PLACE_BOUND_BOTTOM

MANUFACTURING/STEP3D_ASSEMBLY_ENCLOSURE

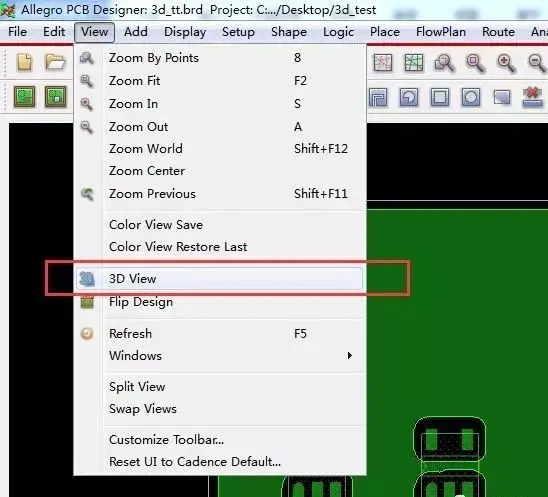

2）设置3d显示查看效果。

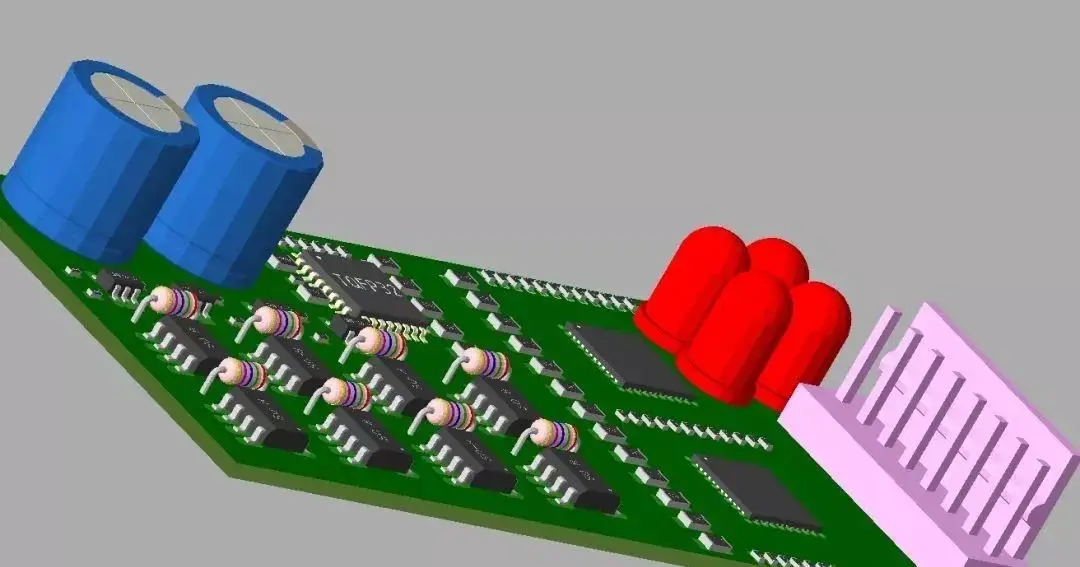

到这个步骤，漂亮的3D就做出来了，是不是很漂亮，那你也来试试吧！

还有其他问题的话可以关注VX公众号：凡亿PCB

一起来探讨吧！！
