Cadence PSpice进阶：DC扫描分析

• 概念更新：直流扫描分析用于计算一系列值上的电路偏置点。此过程允许您多次模拟电路，在预定范围内扫描DC值。您可以通过选择DC范围的开始值、停止值和增量来控制源值。
• 要完成本案例的步骤，请继续使用您在案例1和2中创建的RC项目
• 选择PSpice-New Simulation Profile或单击New Simulation Profile图标

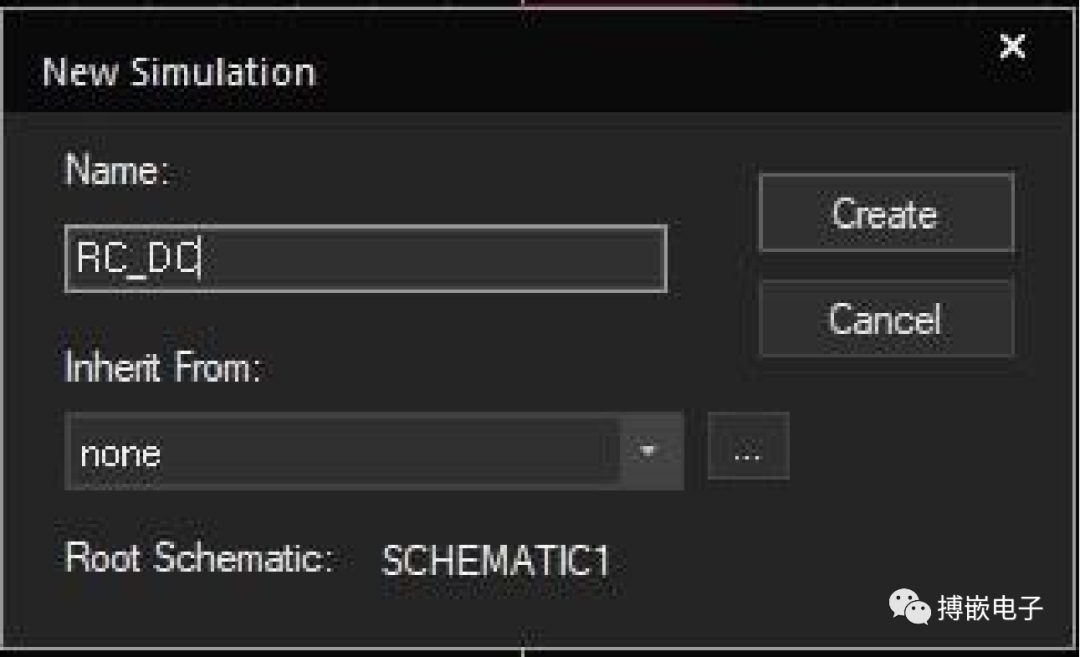

• 命名新的模拟RC_DC
•

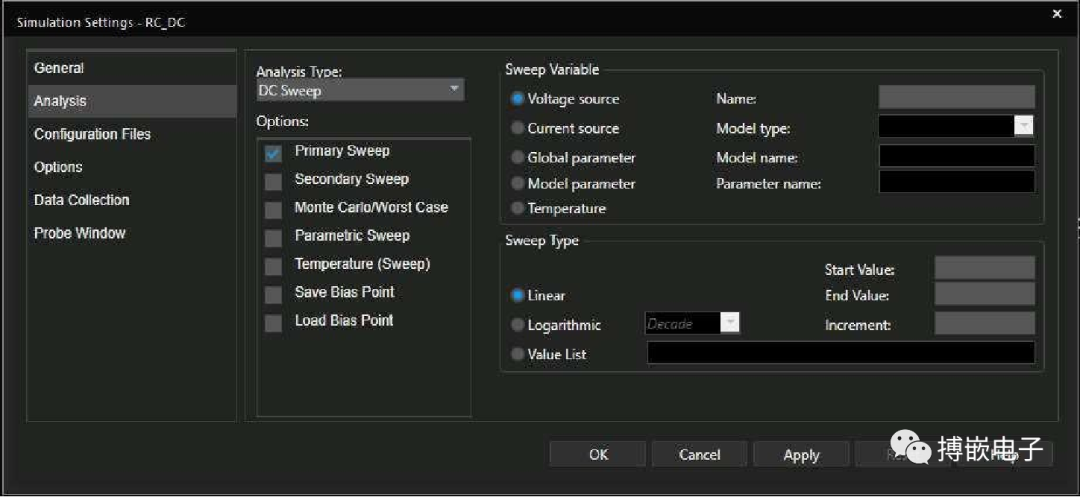

• 单击“创建”按钮。打开“模拟设置”对话框，从Analysis Type下拉列表中选择偏置

1. 在Options列表中，确保只选择Primary Sweep。
2. 在Sweep Variable部分，选择Voltage source。
3. 在Name字段中输入V1
4. 在“Sweep Variable”部分中，选择“Linear
5. 在“Start Value”字段中输入0。
6. 在“End Value”字段中输入10。
7. 在“增量”字段中输入1。不要关闭模拟配置文件选项卡
10.

• 单击“Sweep Variable”选项卡。

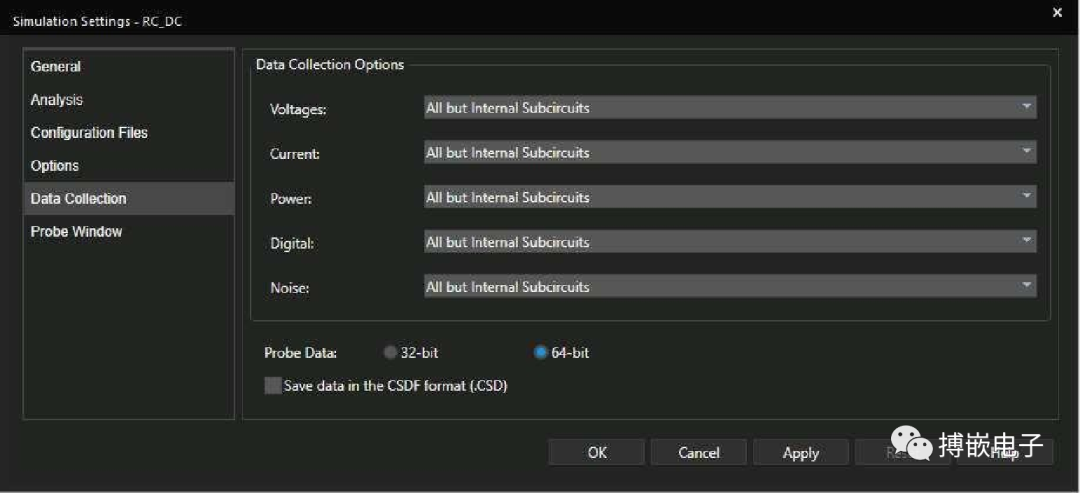

• 显示电压、电流、功率、数字和噪声显示的Sweep Variable
• 从每个选项的下拉菜单中选择All
•

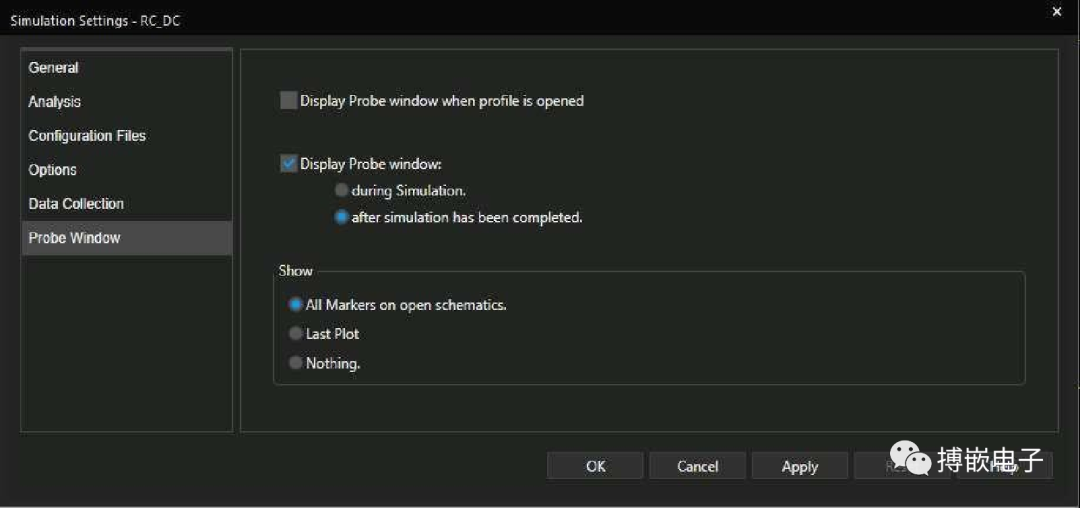

• 单击“探针窗口”选项卡。
• Display the Probe Window - after simulation has completed
• Show_ select All Markers on open schematic
• 点击ok
•
• 选择PSpice – Run或单击图标。

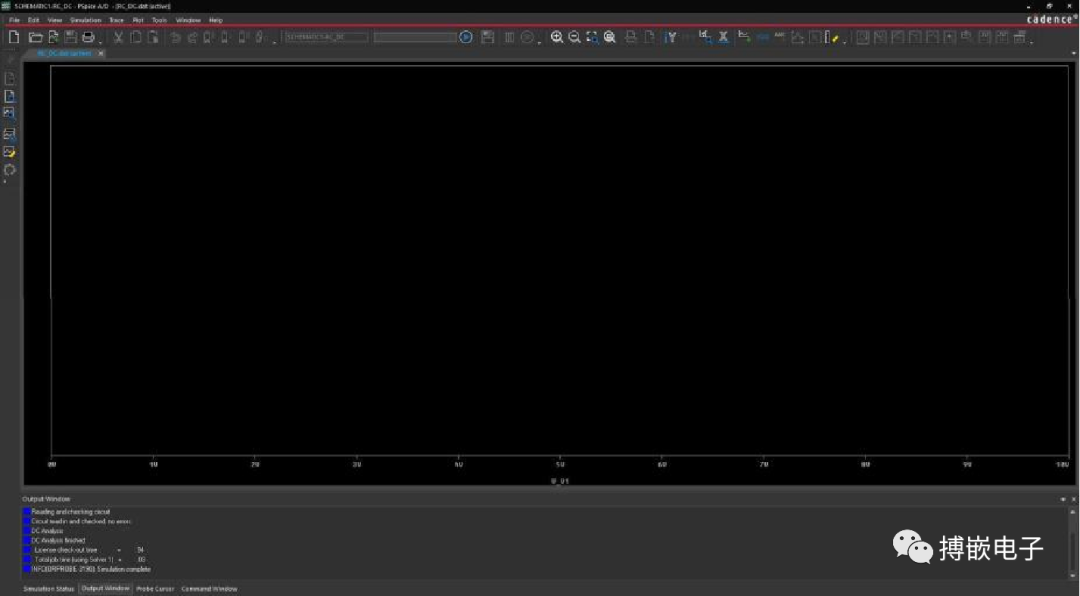

• Capture自动生成netlist。当模拟运行完成后，探针窗口打开。
•

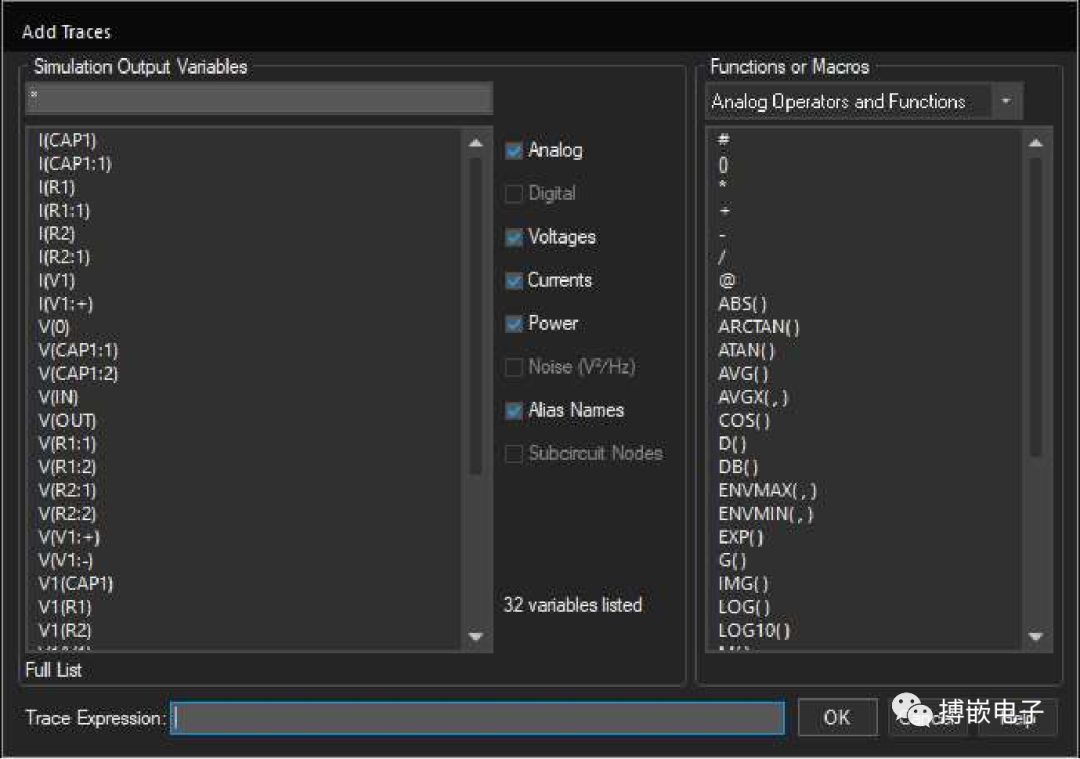

• 从Probe窗口中选择Trace – Add Trace或单击Add Trace图标
• 选择V(IN)和V(OUT)，它们列在模拟输出变量列表中
•

• 删除Probe窗口上显示的两个跟踪，并使用标记再次添加它们。

1. 单击位于X轴下方的跟踪名称V（IN）
2. 按Shift并选择V(OUT)
3. 按Delete键从显示器中删除两个跟踪
4. 按Alt+Tab或单击OrCAD®Capture图标从任务栏切换回示意
5. 选择 PSpice – Markers – Voltage Level或选择电压标记图标
8.

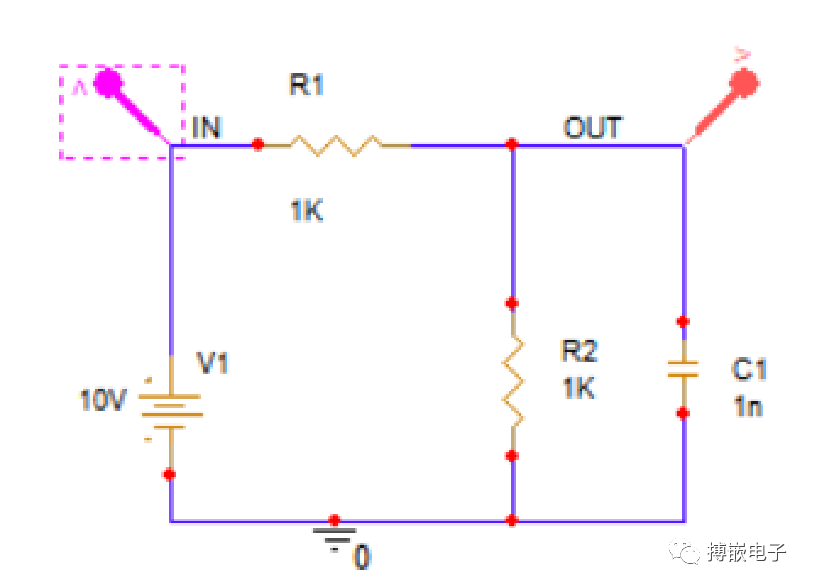

• 将光标定位在节点V(IN)上，然后单击鼠标左键放置标记
• 单击V(OUT)节点放置第二个标记
• 按ESC退出放置模式

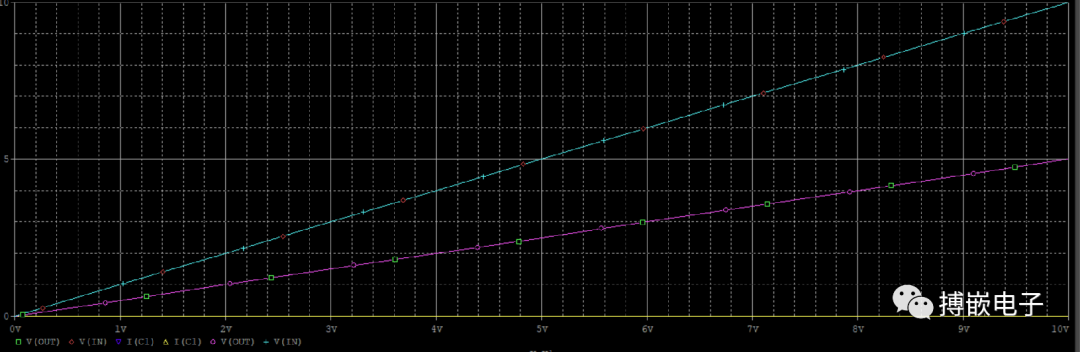

• 返回到Probe窗口查看刚刚添加的痕迹的图形显示
•
•
• 自定义探针显示：可以自定义Probe窗口的外观。您可以更改跟踪颜色，修改网格间距，并更改或显示跟踪符号。

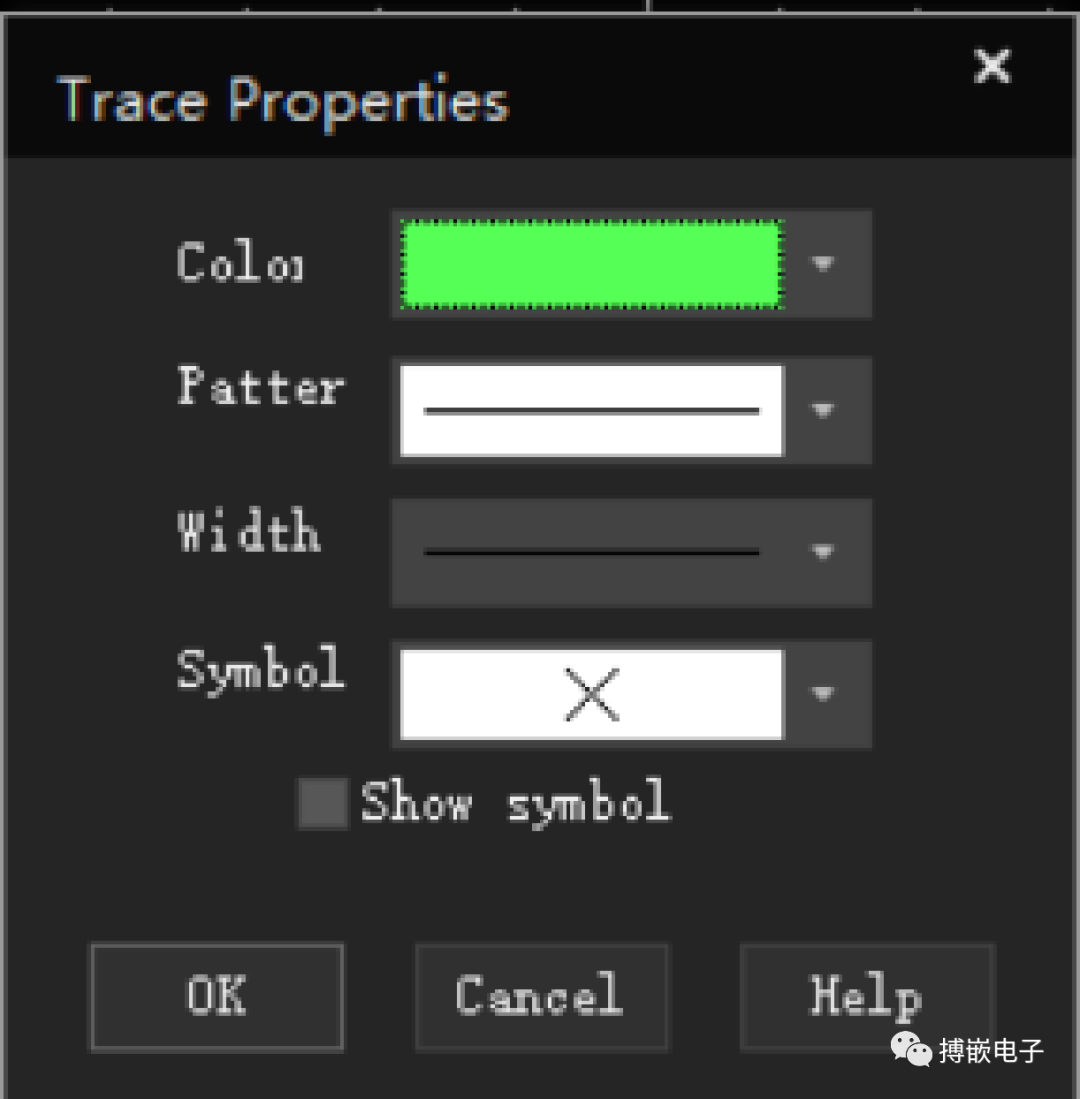

• 从Probe窗口右键单击 线并选择Trace Property。将打开Trace Property
• 改变痕迹的颜色设置，线条的图案，线条的厚度，表示痕迹的符号，是否在痕迹本身上显示符号
•
• 改变轴和网格设置

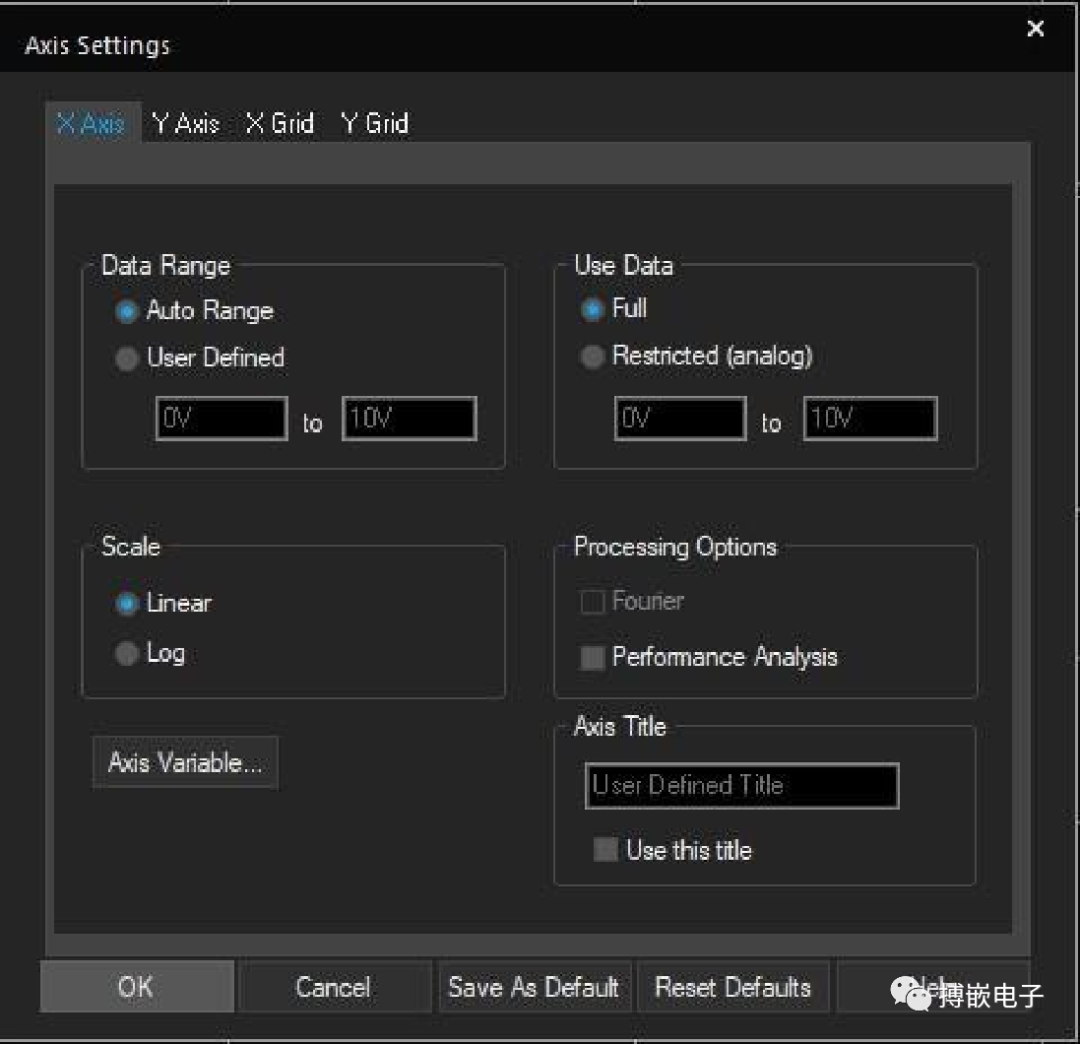

• 要编辑轴和网格设置，右键单击任何网格线并选择“Settings或选择 Plot – Axis Settings。打开“轴设置”对话框
• 单击X轴选项卡执行以下操作：

1. 设置显示的数据范围。
2. 设置Probe函数考虑的数据范围。
3. 指定标度应该是线性的还是对数的。启用傅里叶模式或性能Analysis模式。
4. 改变X轴变量

• 单击Y轴选项卡进行以下操作：

1. 设置将显示的数据范围。
2. 指定刻度应该是线性的还是对数的。改轴标题。
3. 改变轴

• 单击XGrid或YGrid选项卡可执行以下操作

1. 设置主要网格间距。
2. 选择绘制网格的方式（线条、诗句、点或加号(+)符号）。
3. 选择在绘图边缘内显示滴答标记。选择小网格间距。
4. 选择网格绘制的方式。
5. 选择在绘图边缘内显示滴答标记
8.
