Cadence PSpice入门:RC电路建模

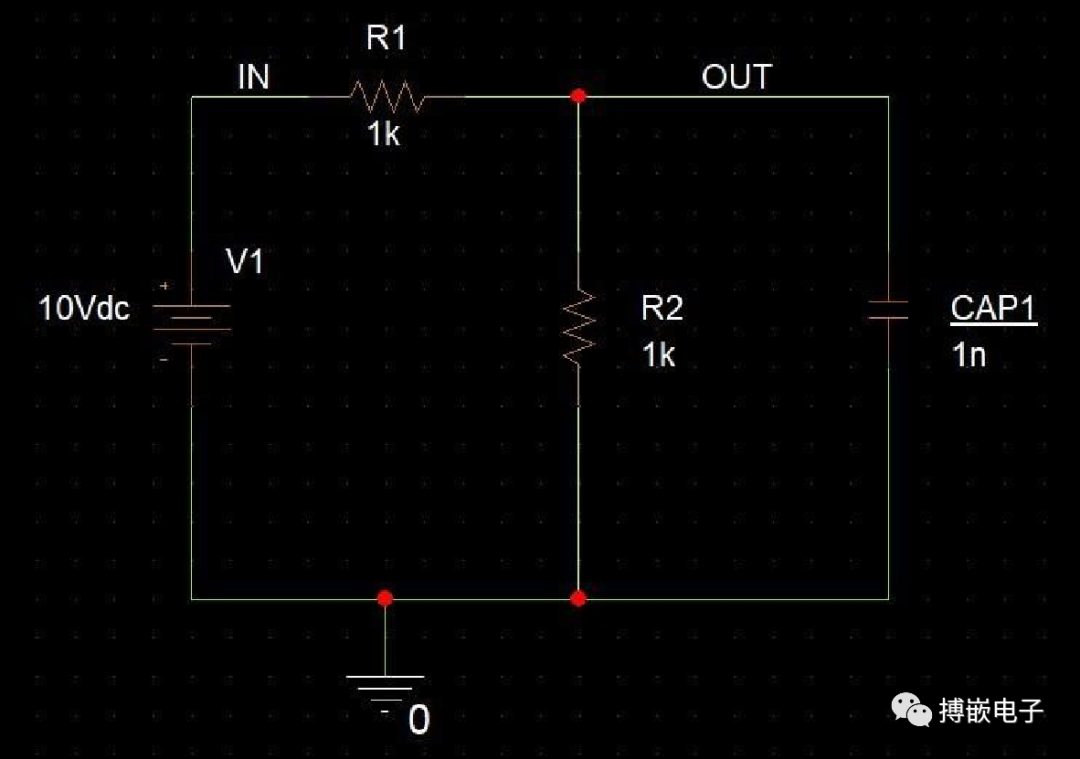

在这个案例中,您将创建一个新项目并向它添加库,以便您可以将部件放置在示意图上。您还将绘制电线来连接和设置电路的源并保存您的设计。创建的RC电路如下所示:

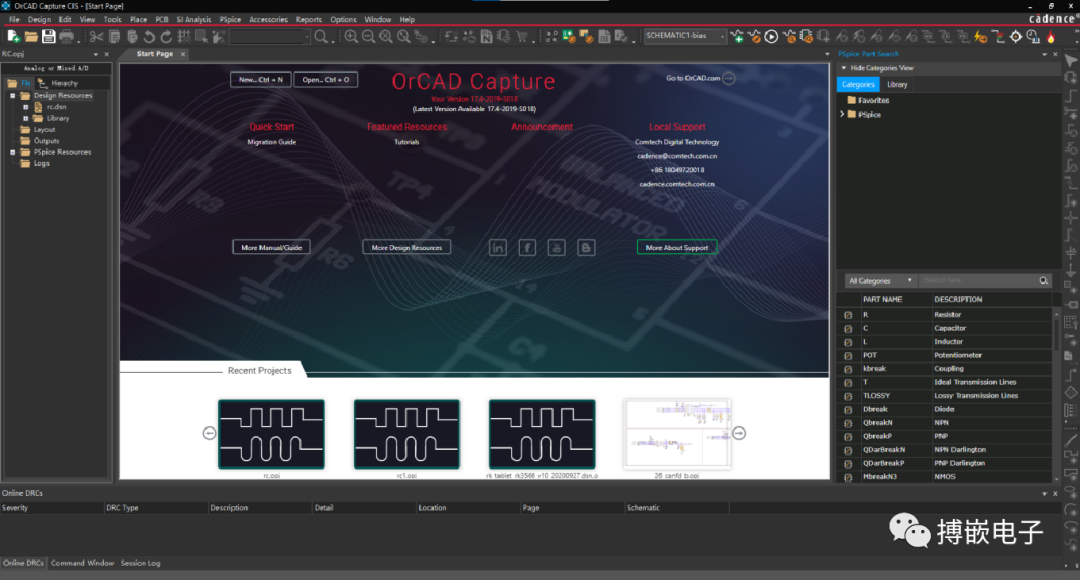

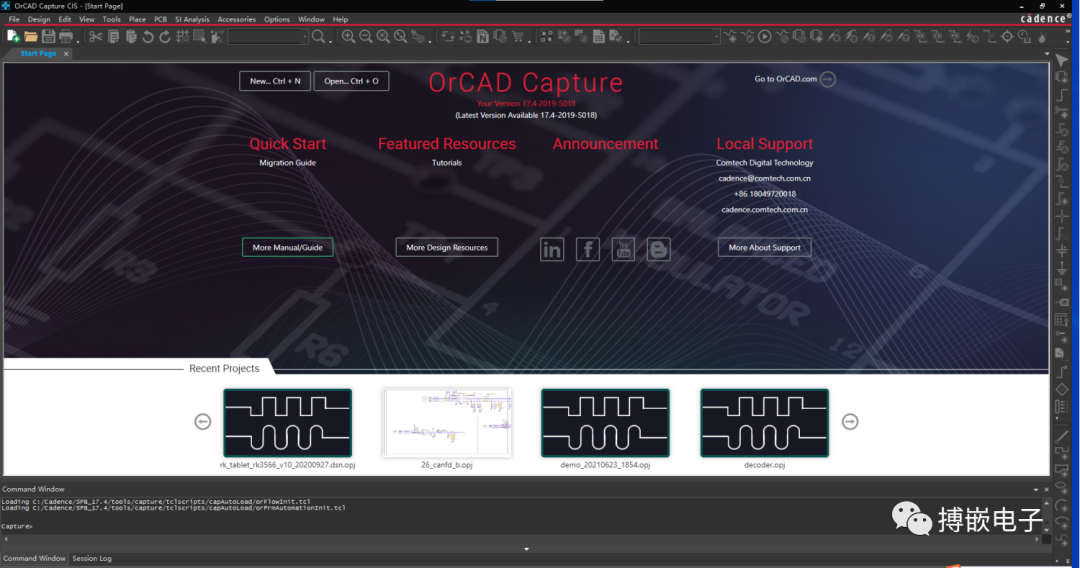

1. 选择开始-程序-CadencePCB17.4-2019-Capture CIS17.4。




2. 选择File – New – Project启动新项目窗口。

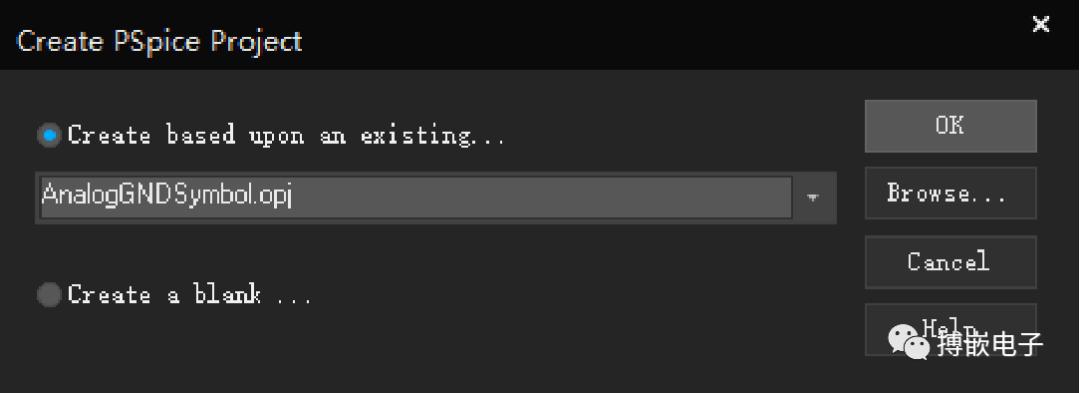

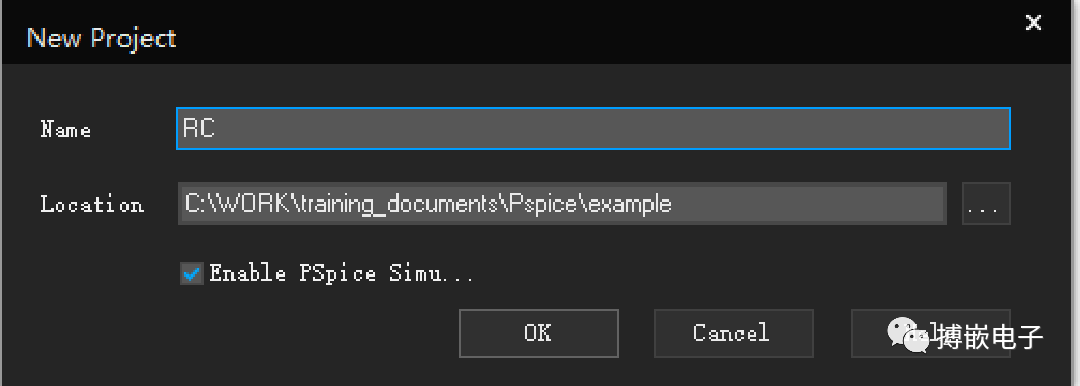

3. 指定如图所示的项目详细信息,然后单击OK。为模拟项目设置“Enable PSpice模拟,从下拉菜单中选择empty_all_libs.opj,点击确定。

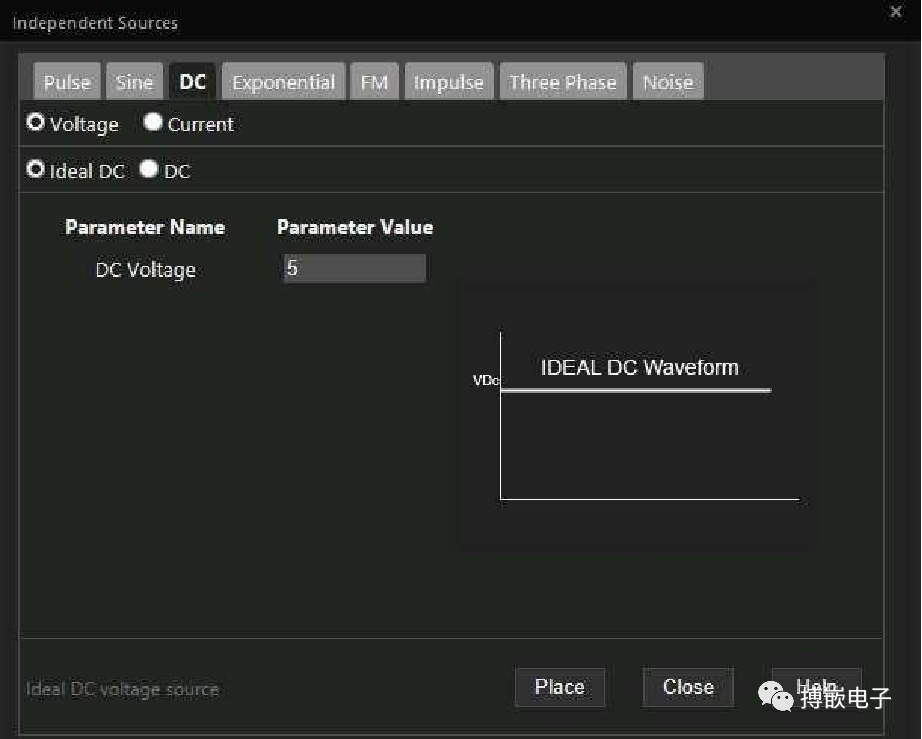

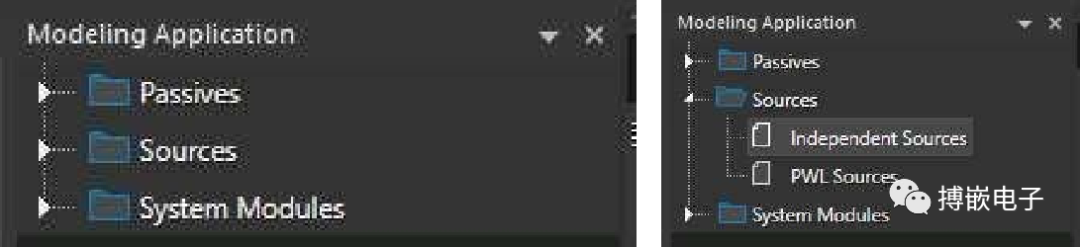

4. 放置电压源进入Place – PSpice Component – Modelling Application。下图所示:
