Cadence PSpice进阶：瞬态分析详解

• 瞬态分析是求电路的时域响应，用于计算电路在给定激励信号情况下的时间响应、延时特性等；也可在没有任何激励源的情况下，仅依电路存储的能量作用，求得振荡波形、振荡周期等。瞬态分析是各种分析方法中应用最多，也是计算机资源耗费最高的部分。
• 运行瞬态分析首先是计算 t=0 时的电路初始状态，然后从 t=0 到某一给定的时间范围内选取一定的时间步长，计算输出端在不同时刻的输出电平。瞬态分析的关键在于设置合理的激励源、采样点数和观察时间。

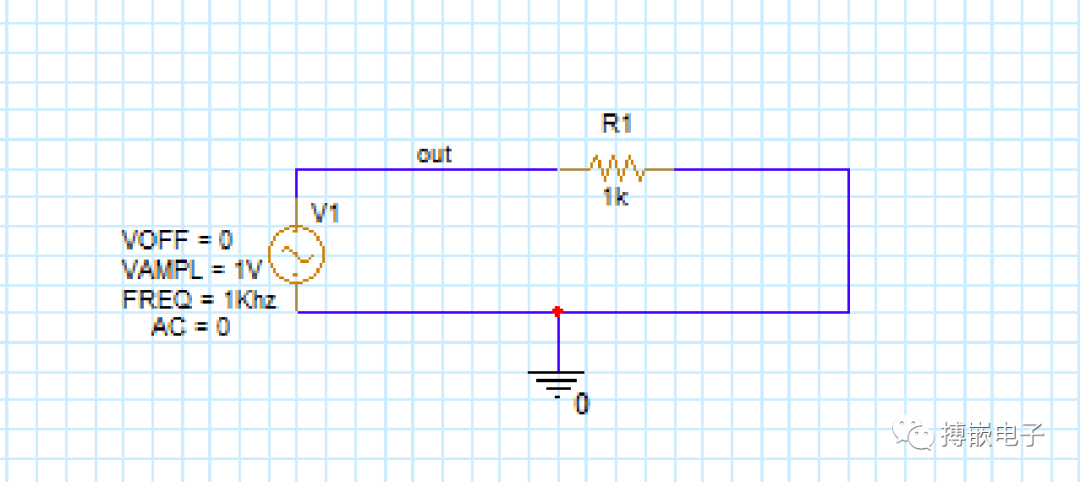

• 正弦波信号的仿真
•

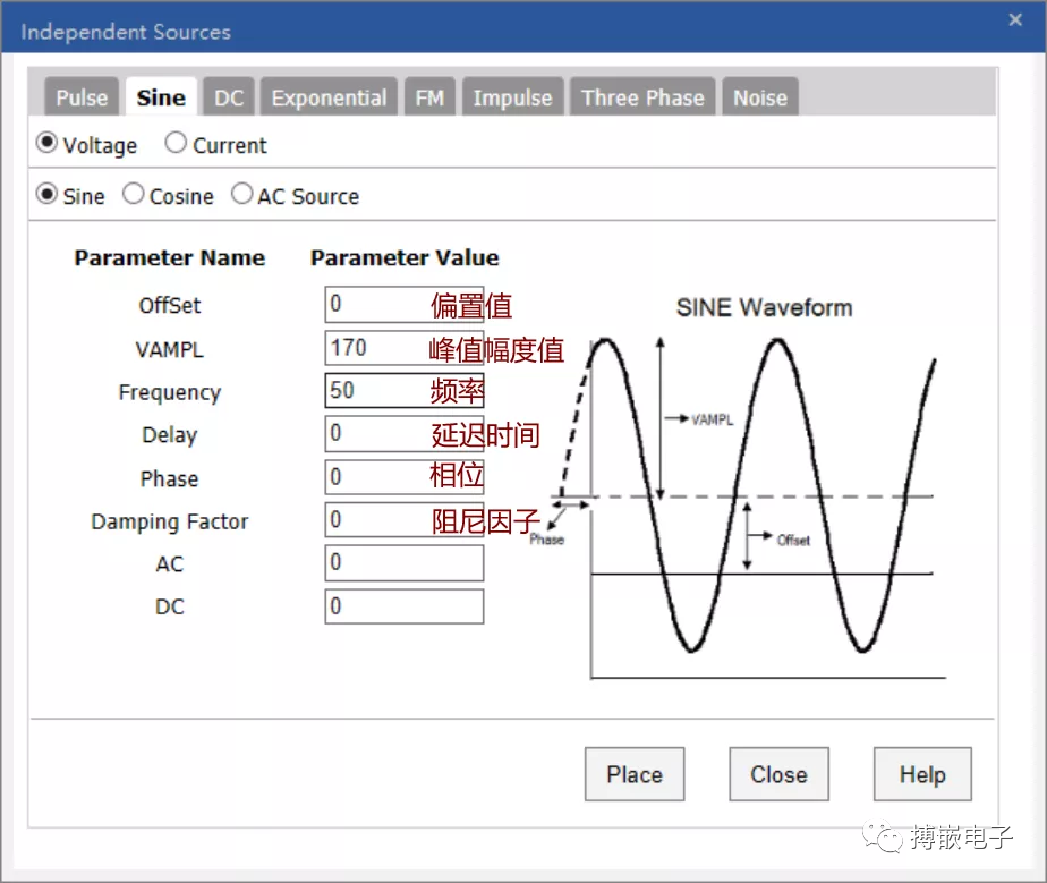

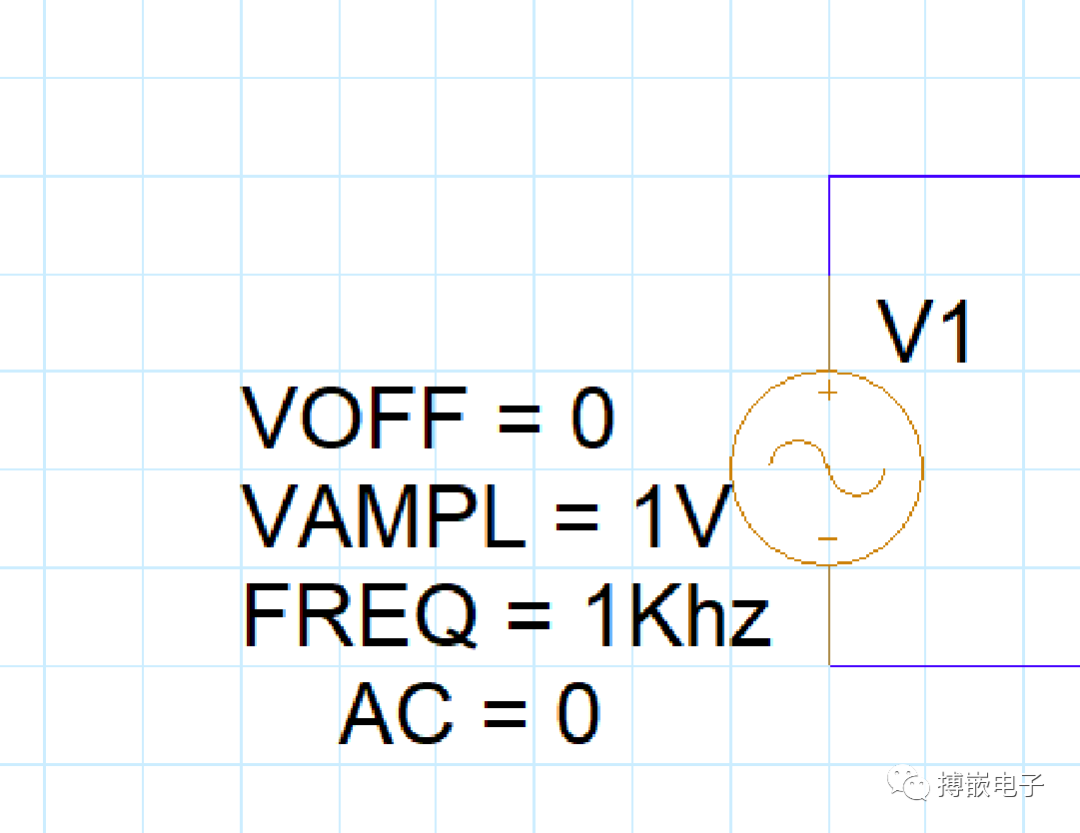

正弦波电源设置

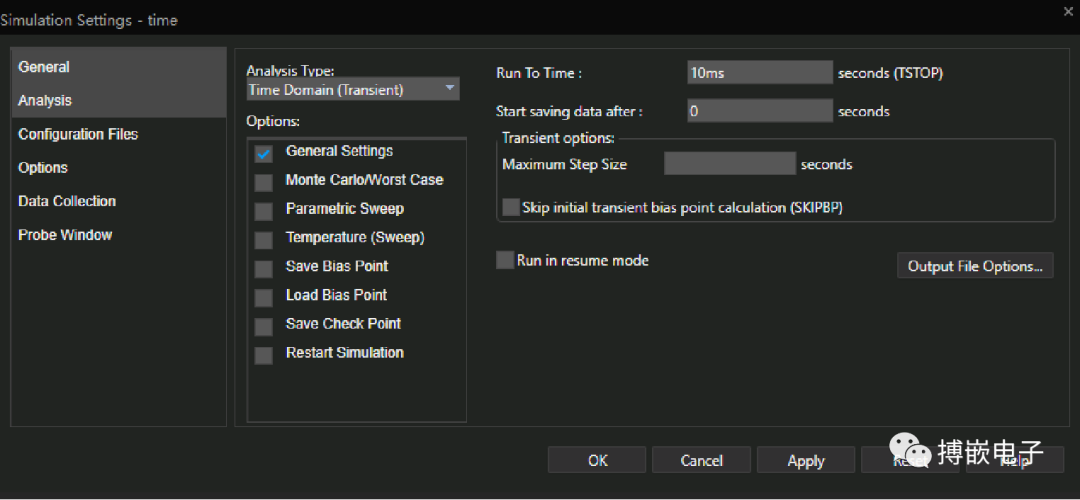

仿真参数设置：运行时间设置10ms,恰好显示10个正弦波信号

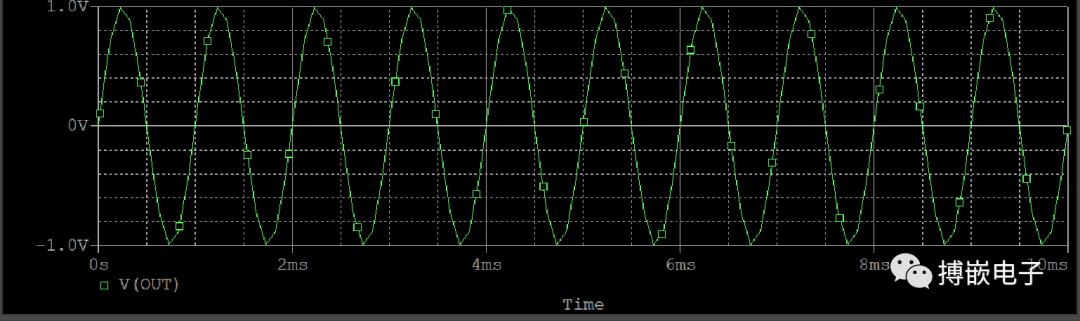

当分辨率很低的时候，正弦波信号发生失真

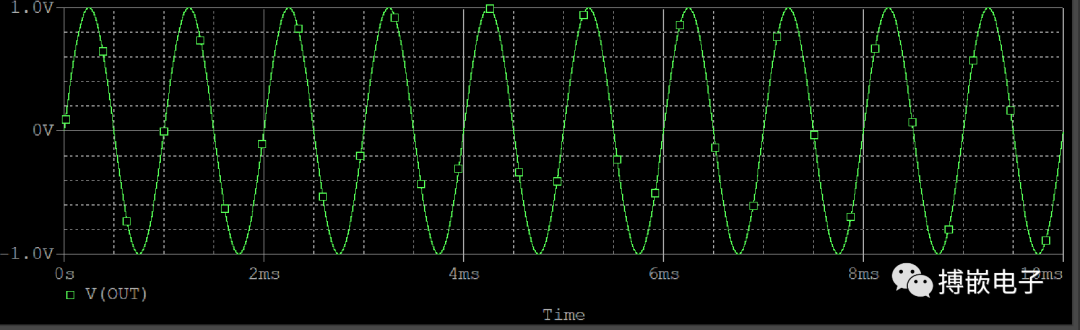

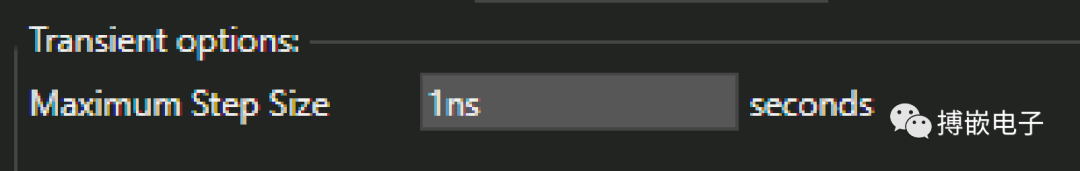

优化步进，添加最大步进值，输出正常波形
