Altium Designer软件绘图操作指南

芯片的PCB和SCH封装

新建一个工程：

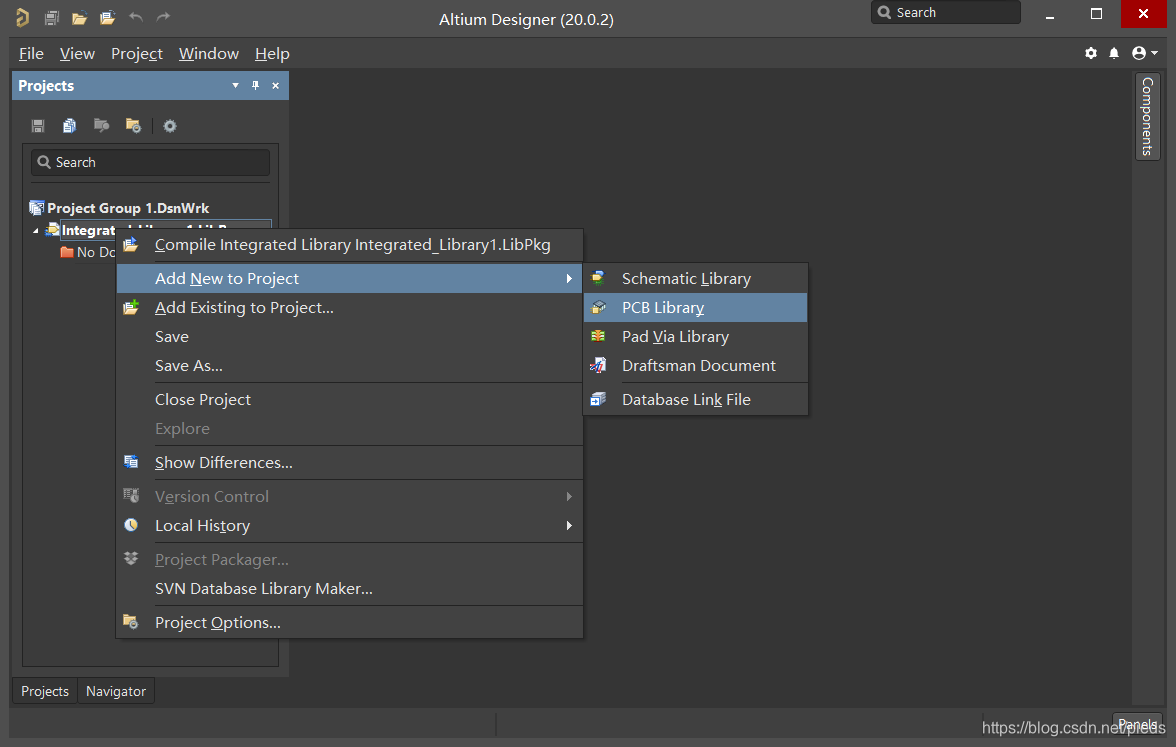

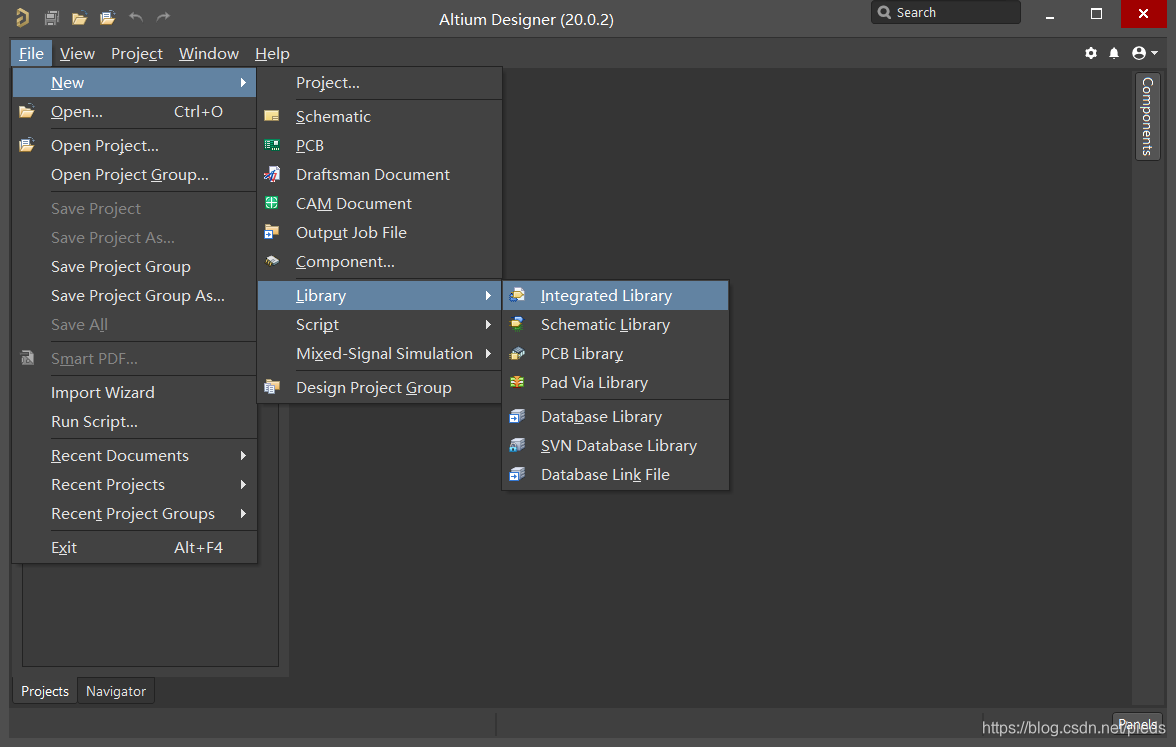

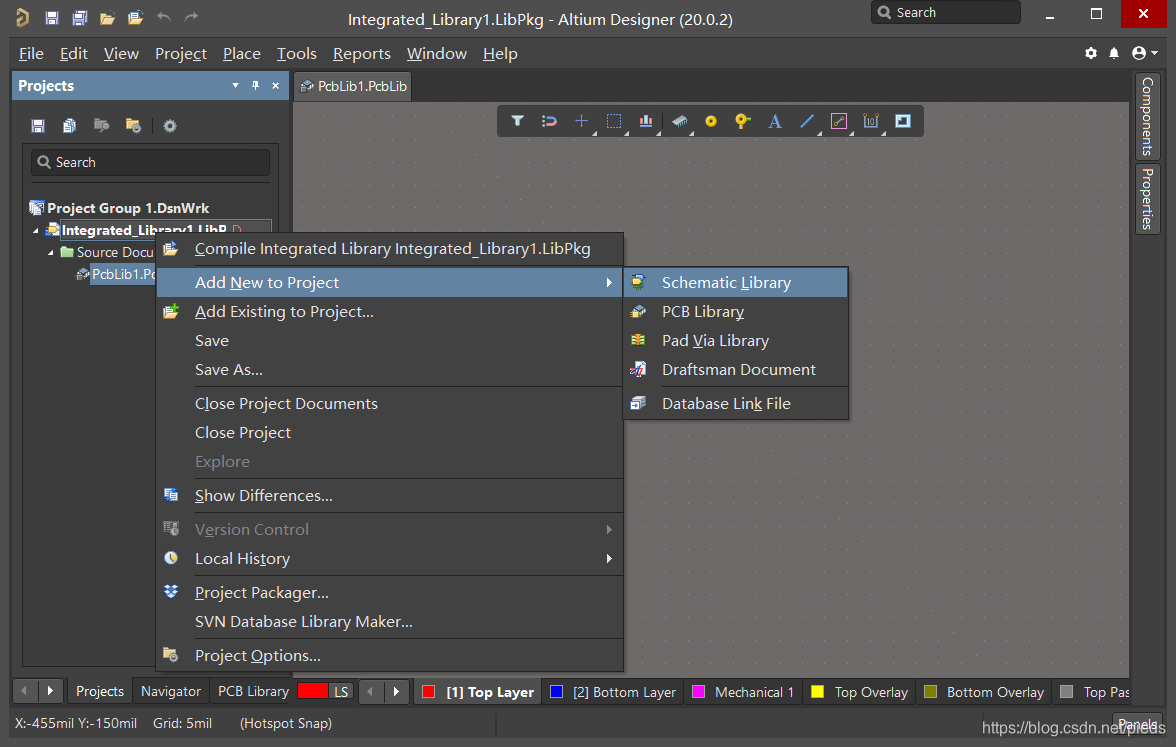

   新建PCB元件库和SCH元件库

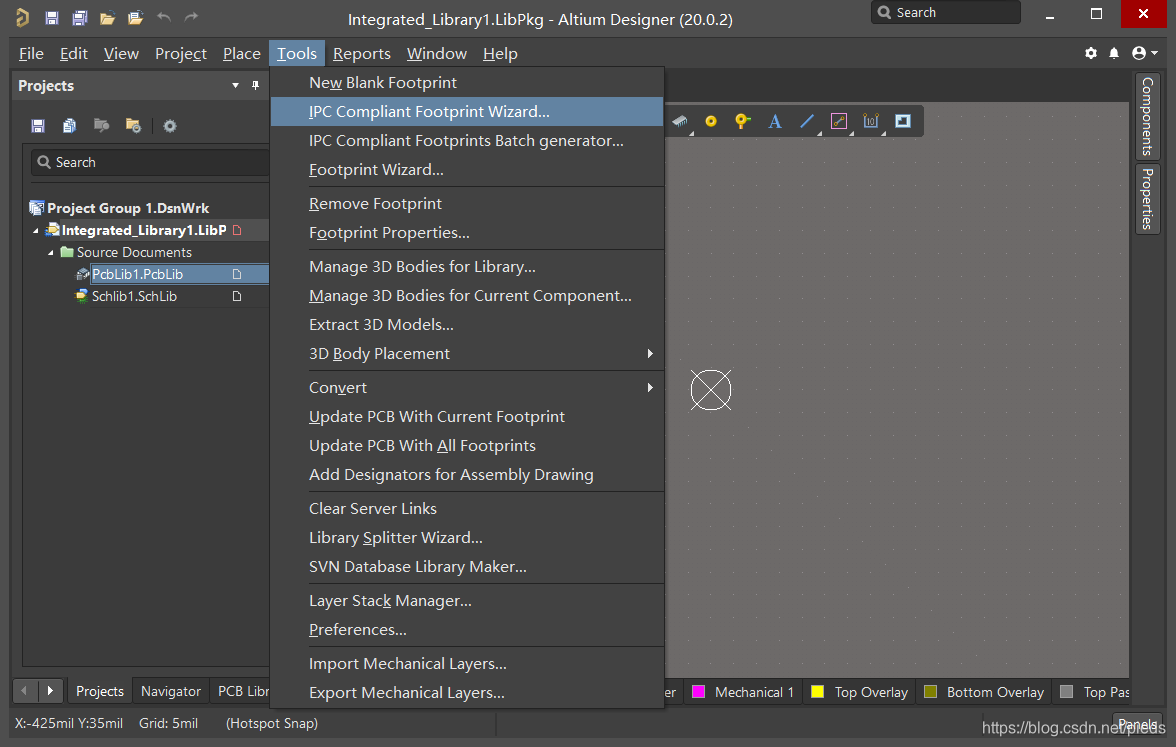

   打开“PCB Library"窗口，如图所示选择工具

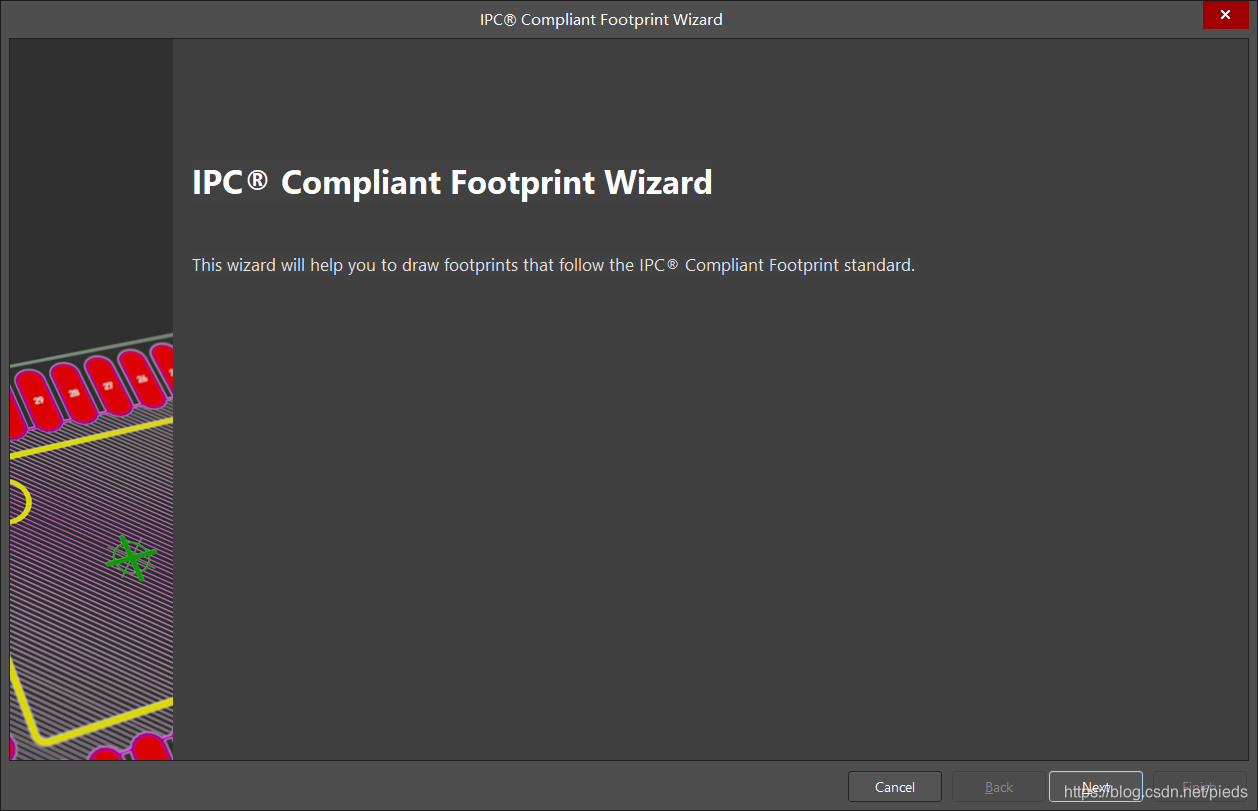

   点击next

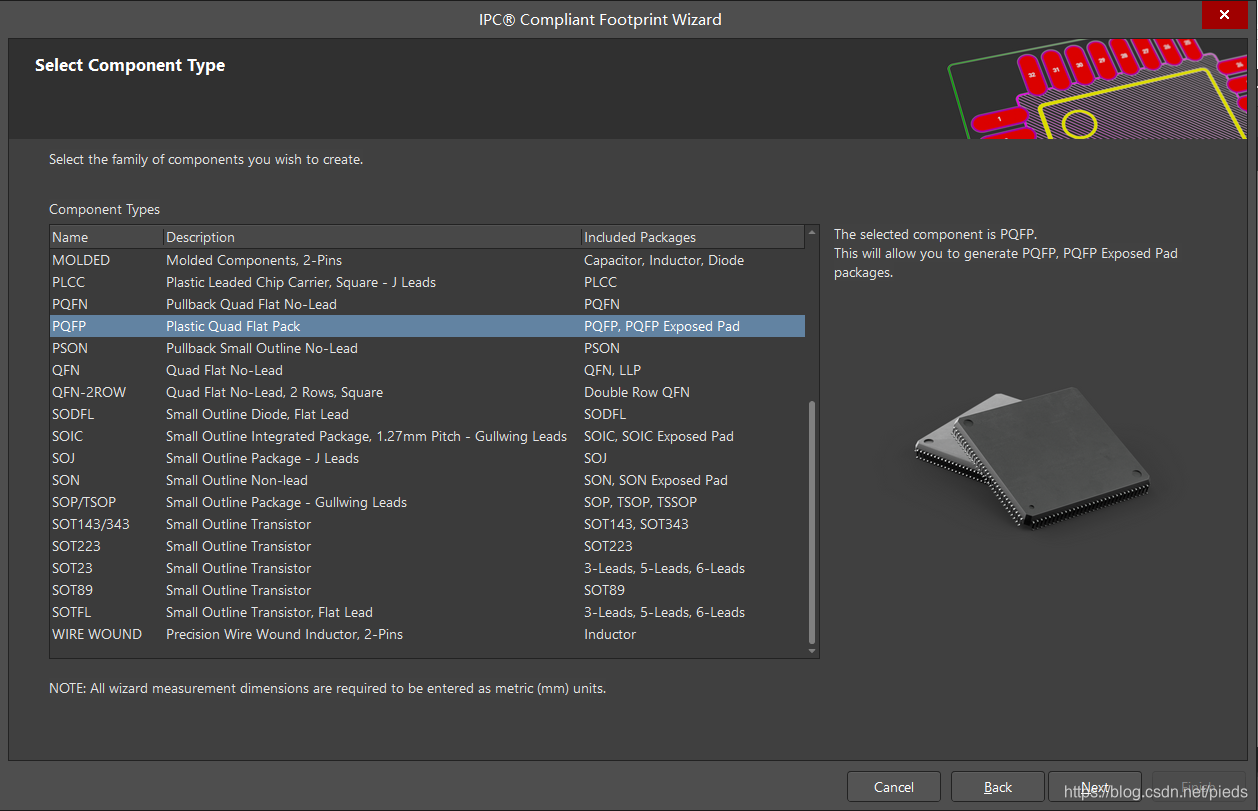

   选择PQFP，点击Next

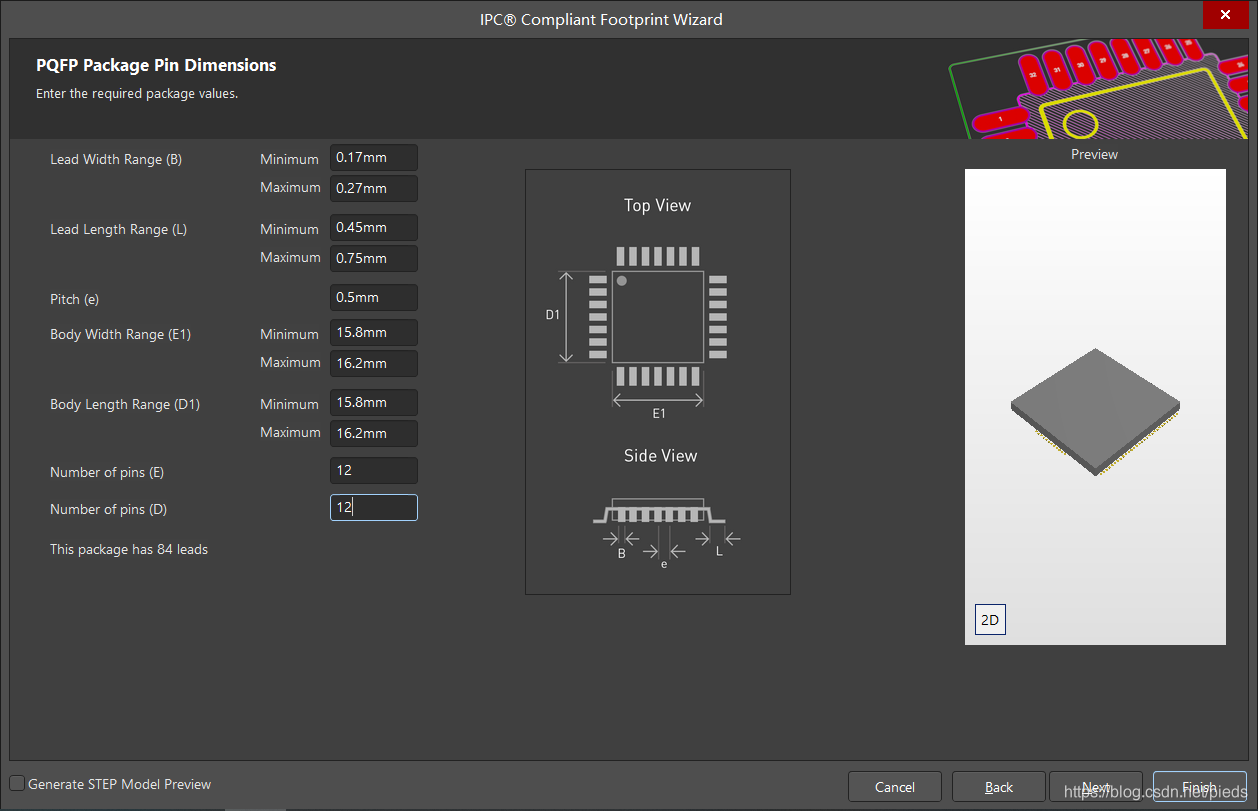

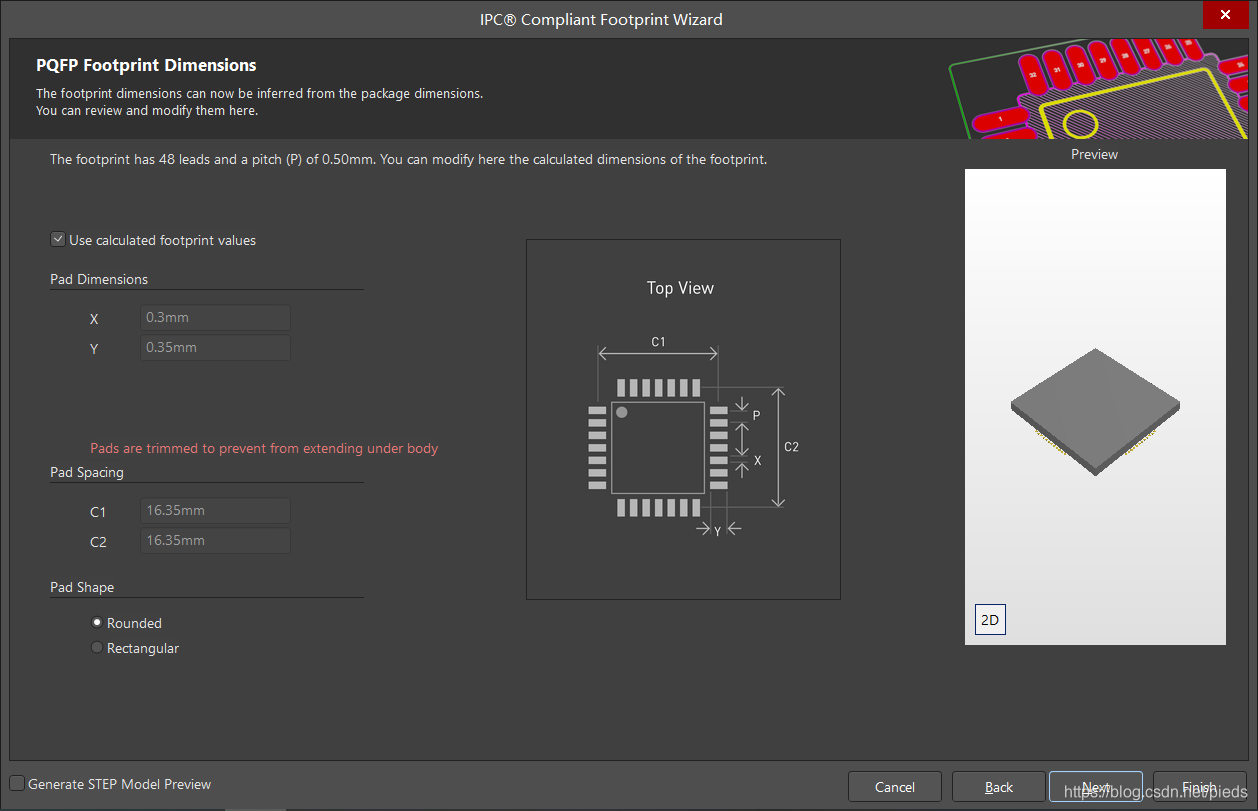

   修改参数，next

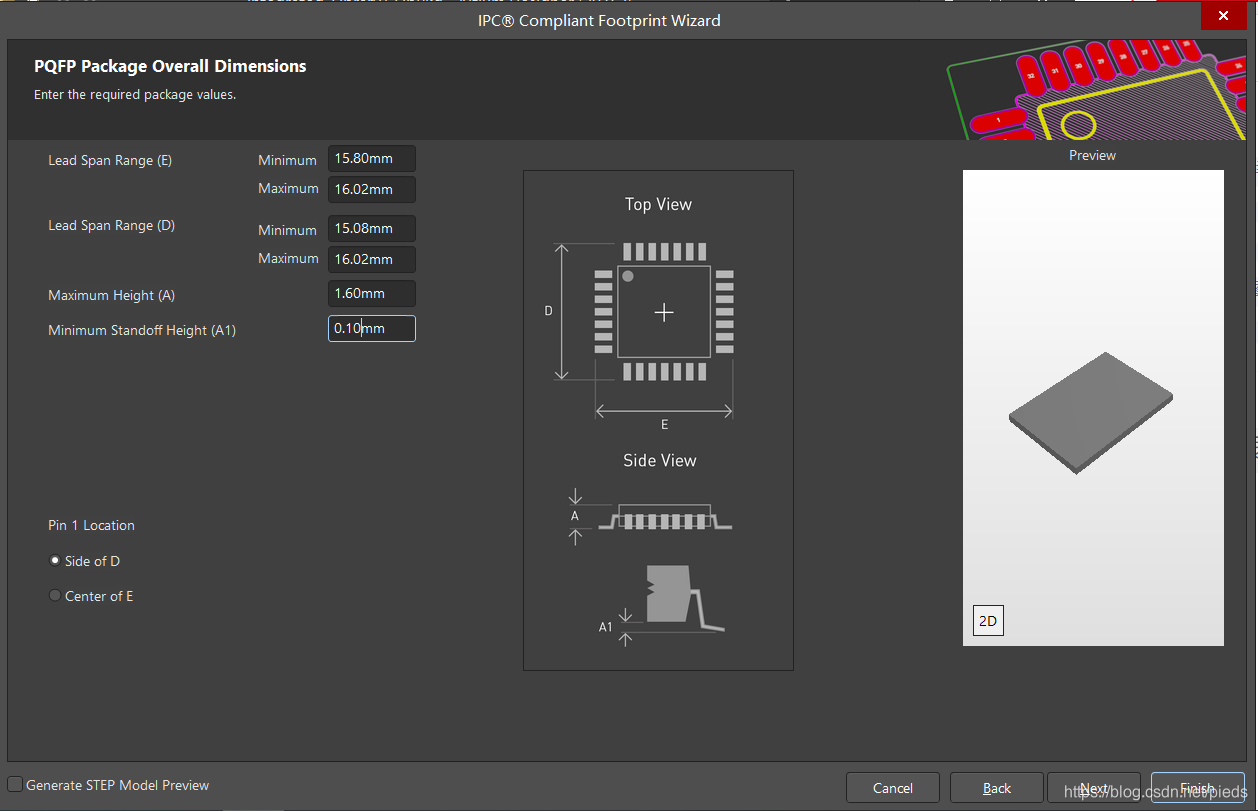

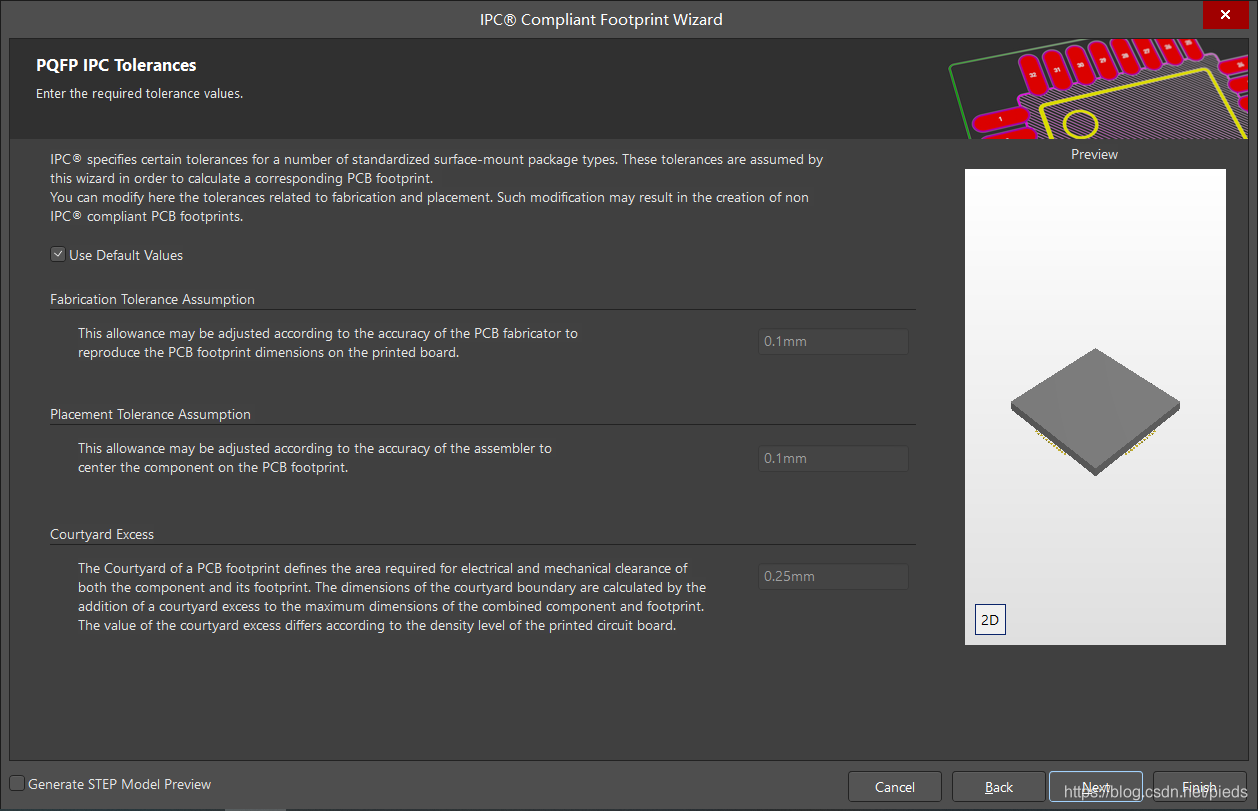

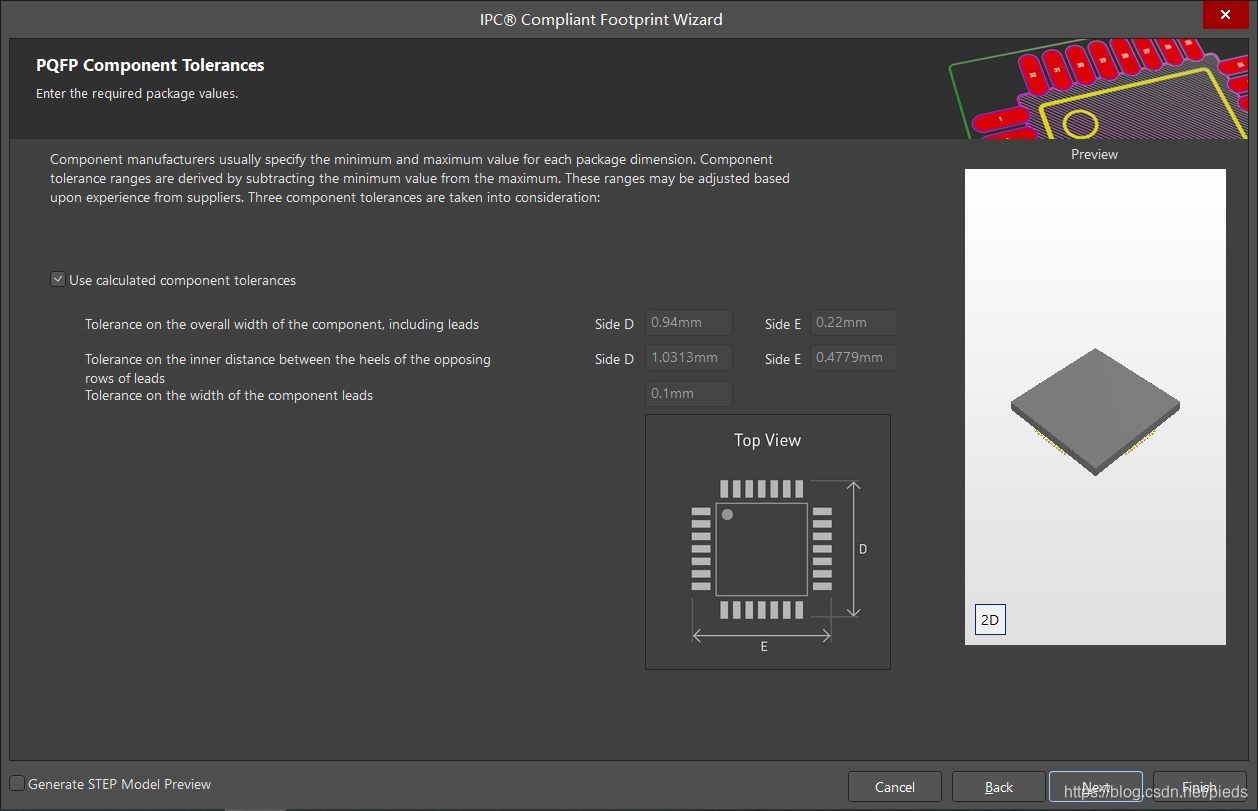

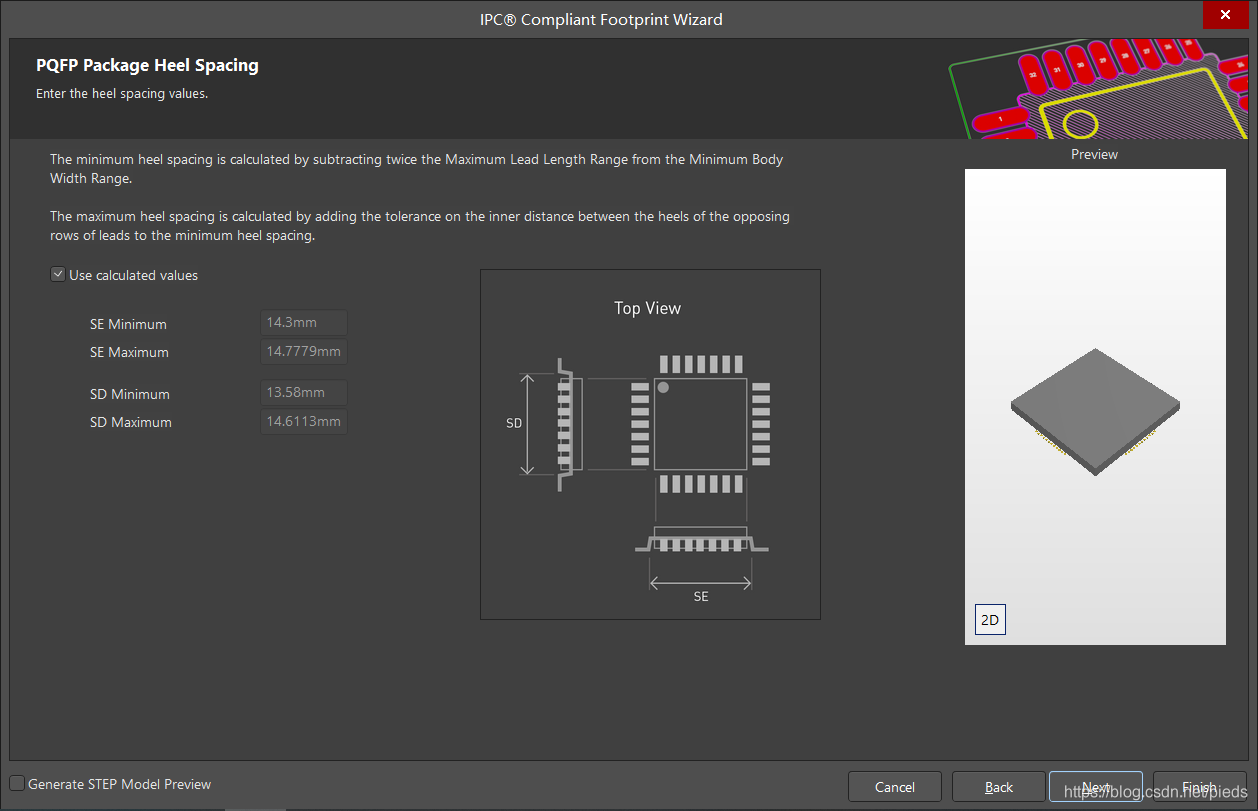

   修改参数，next

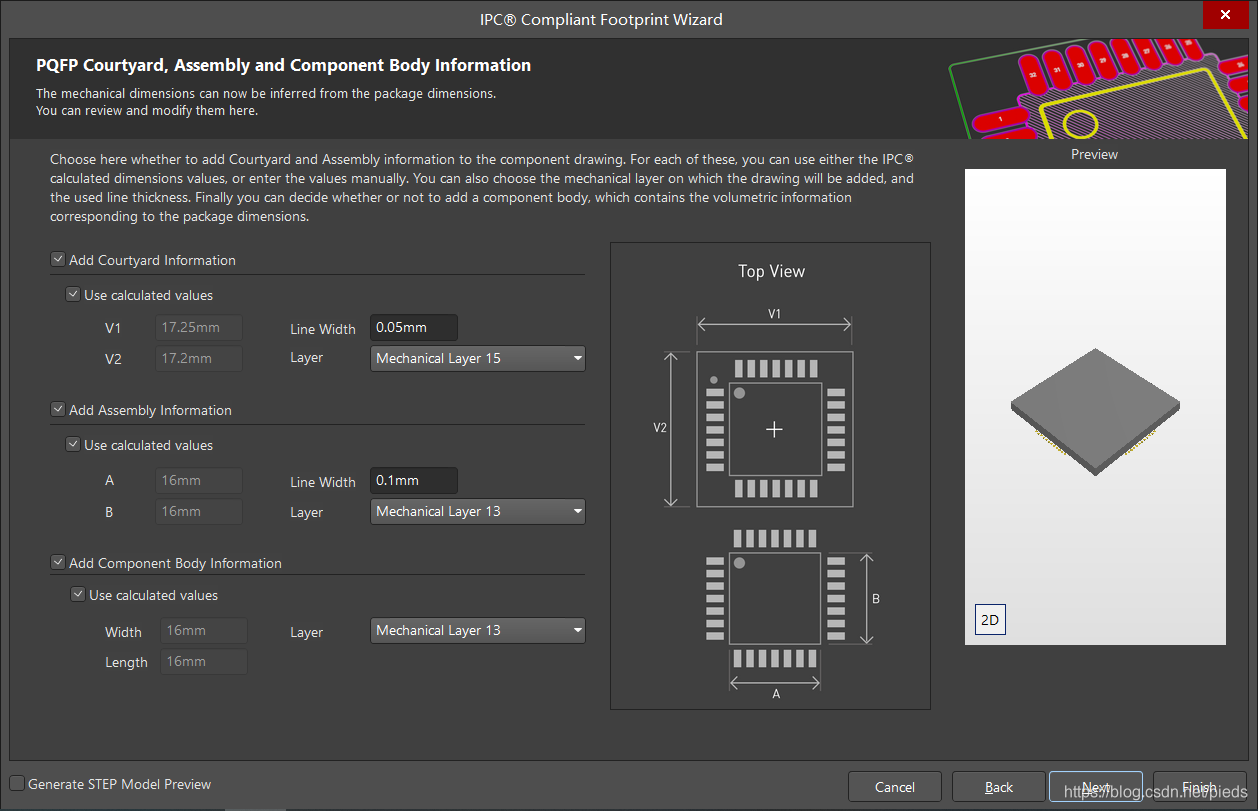

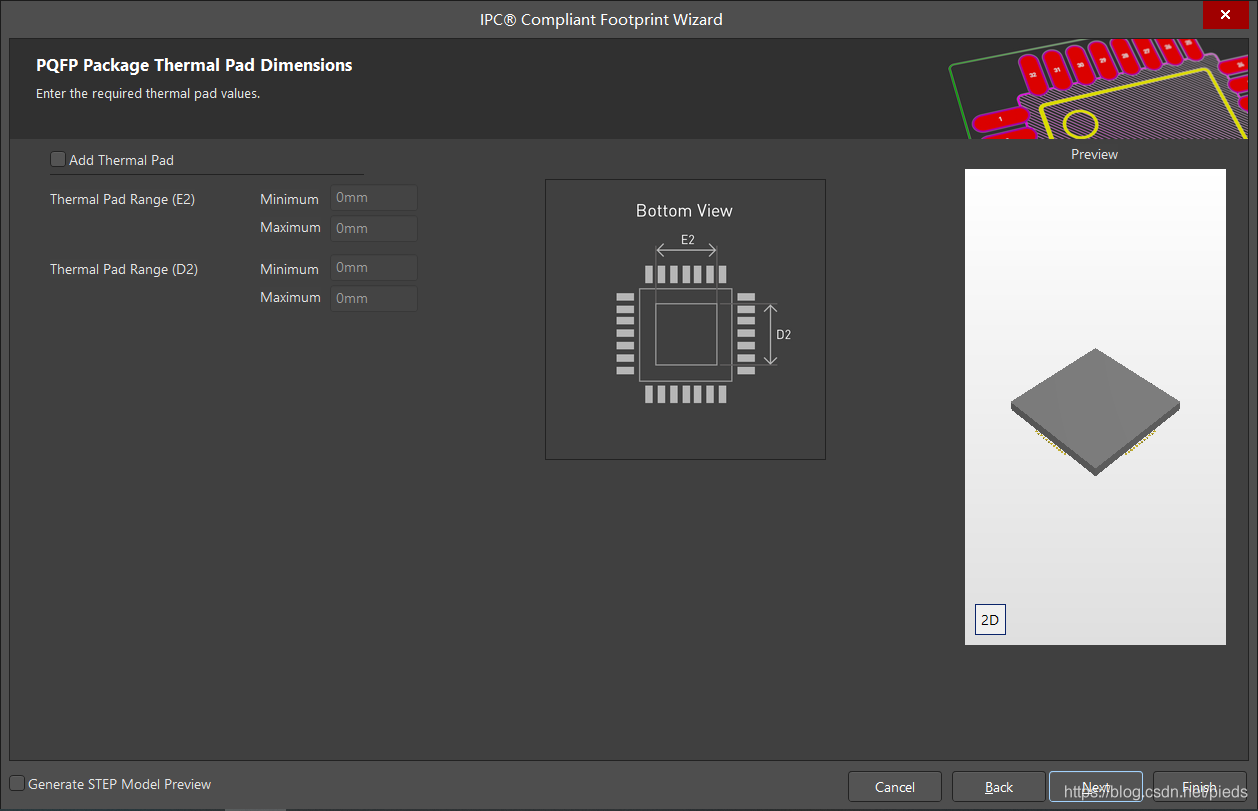

   点击next

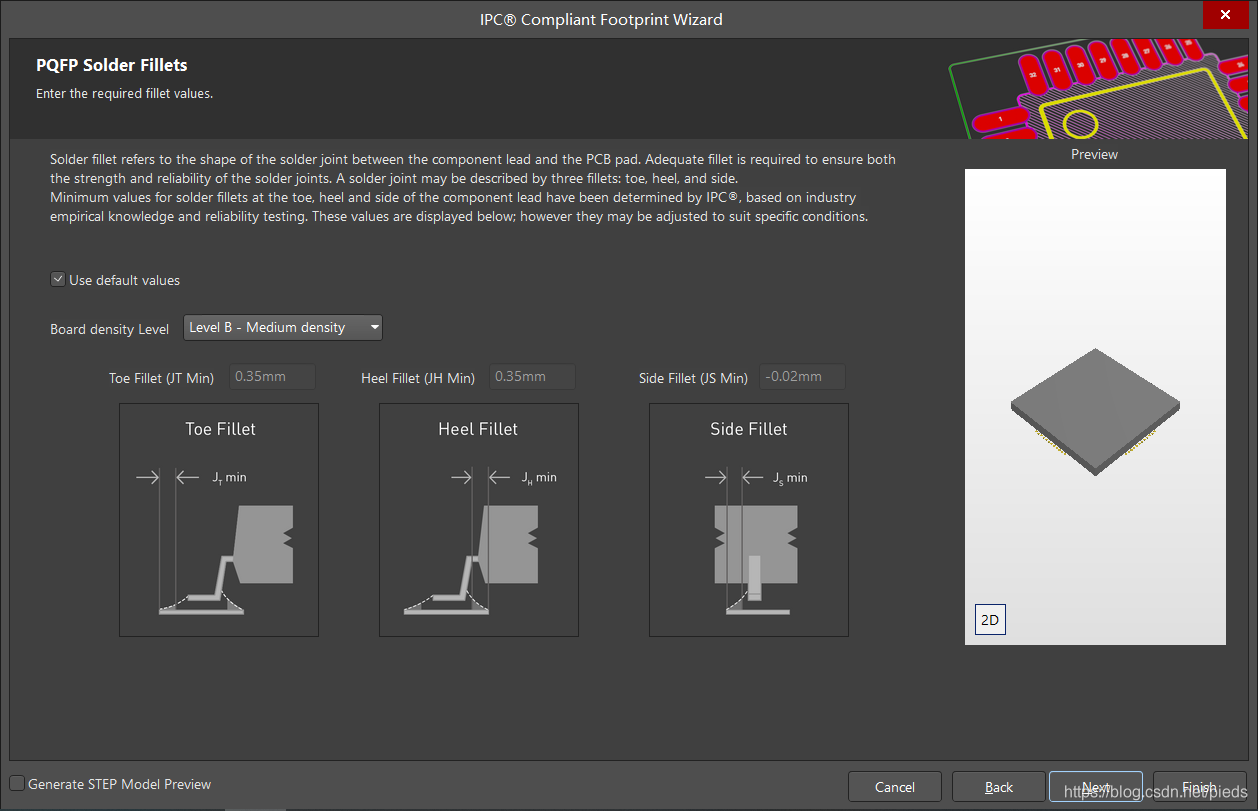

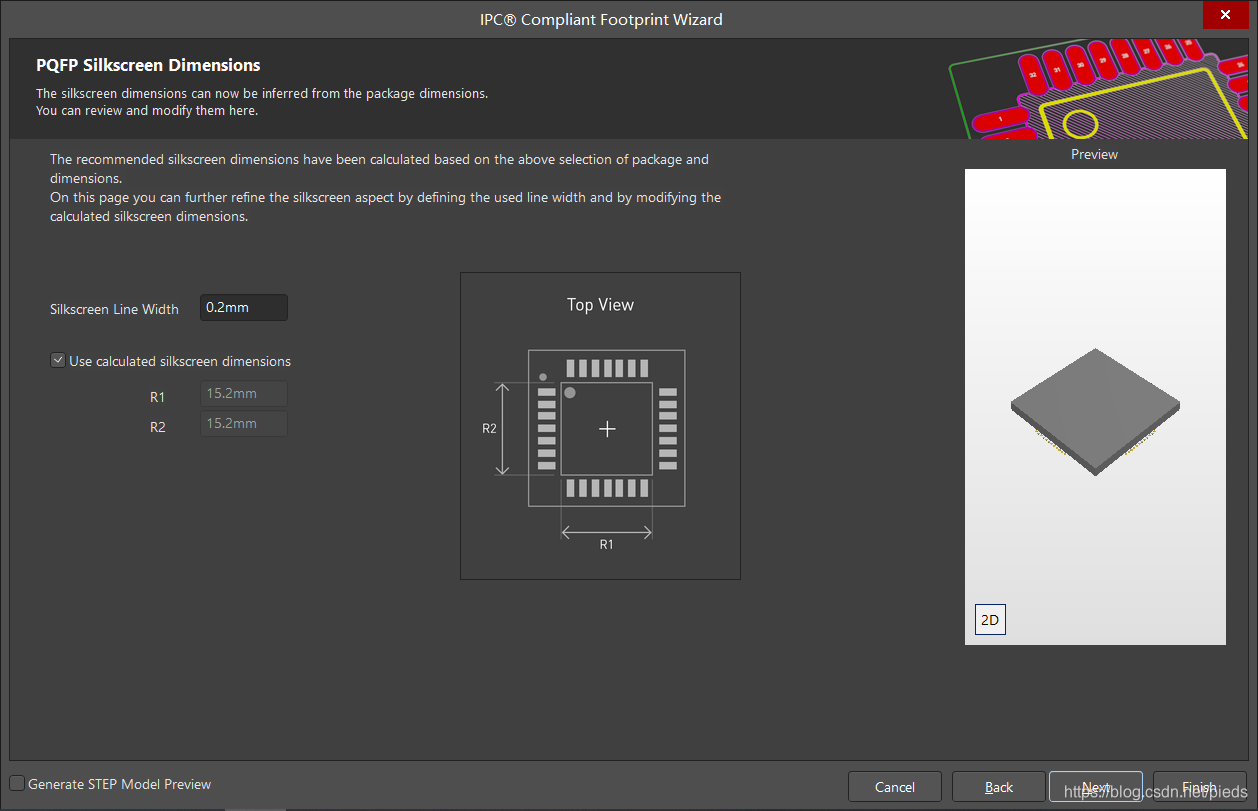

   点击next


   点击next


   点击next


   点击next


   点击next


   点击next


   点击next

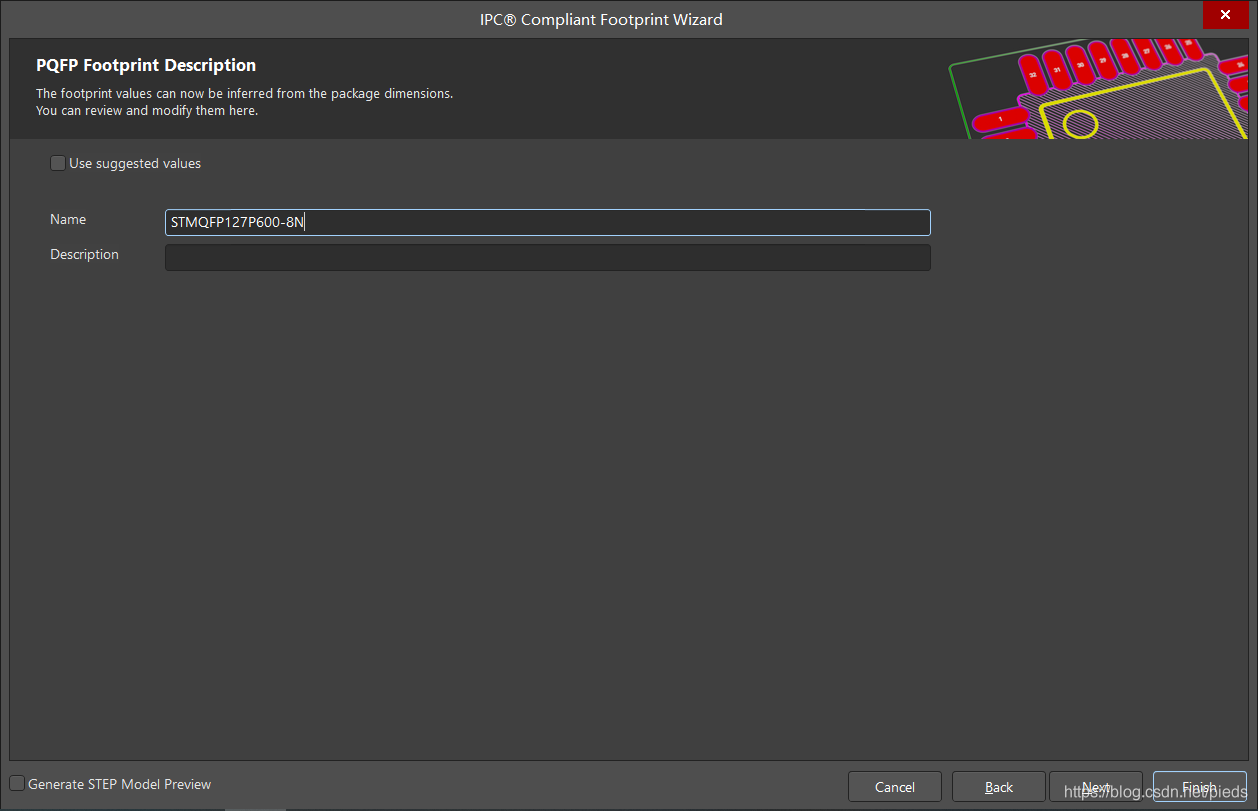

   到这个界面，修改name，继续next直到finsh

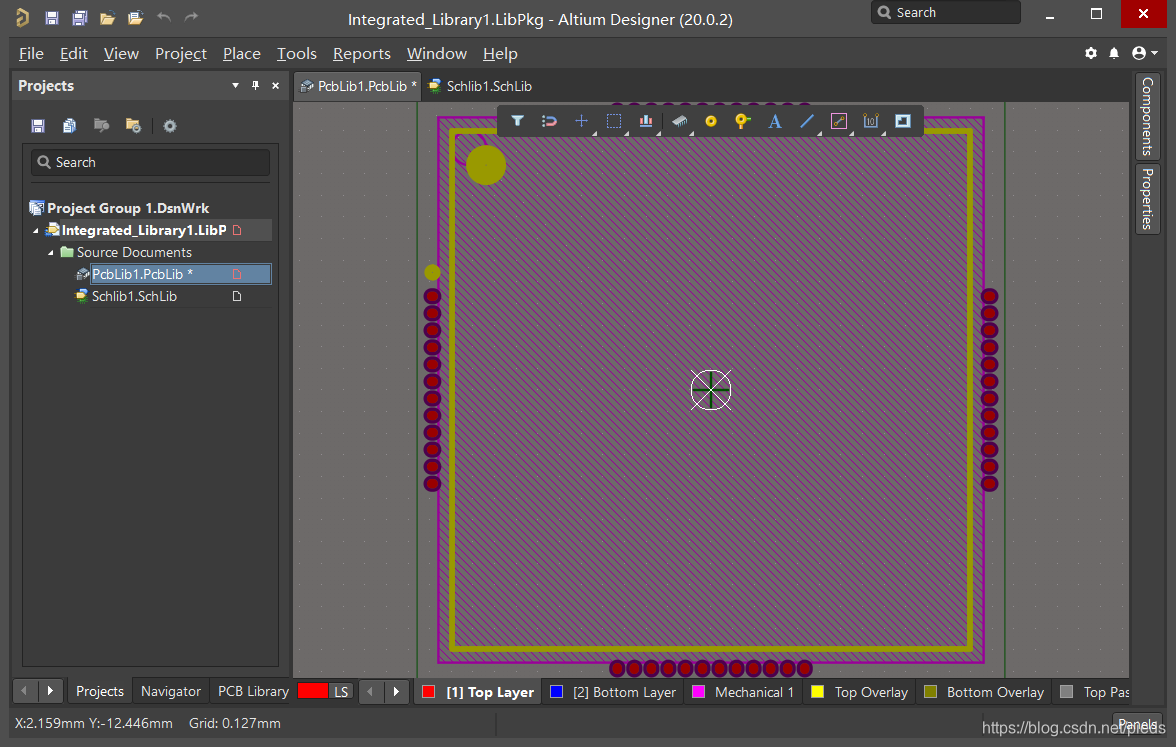

   完成后显示如下界面

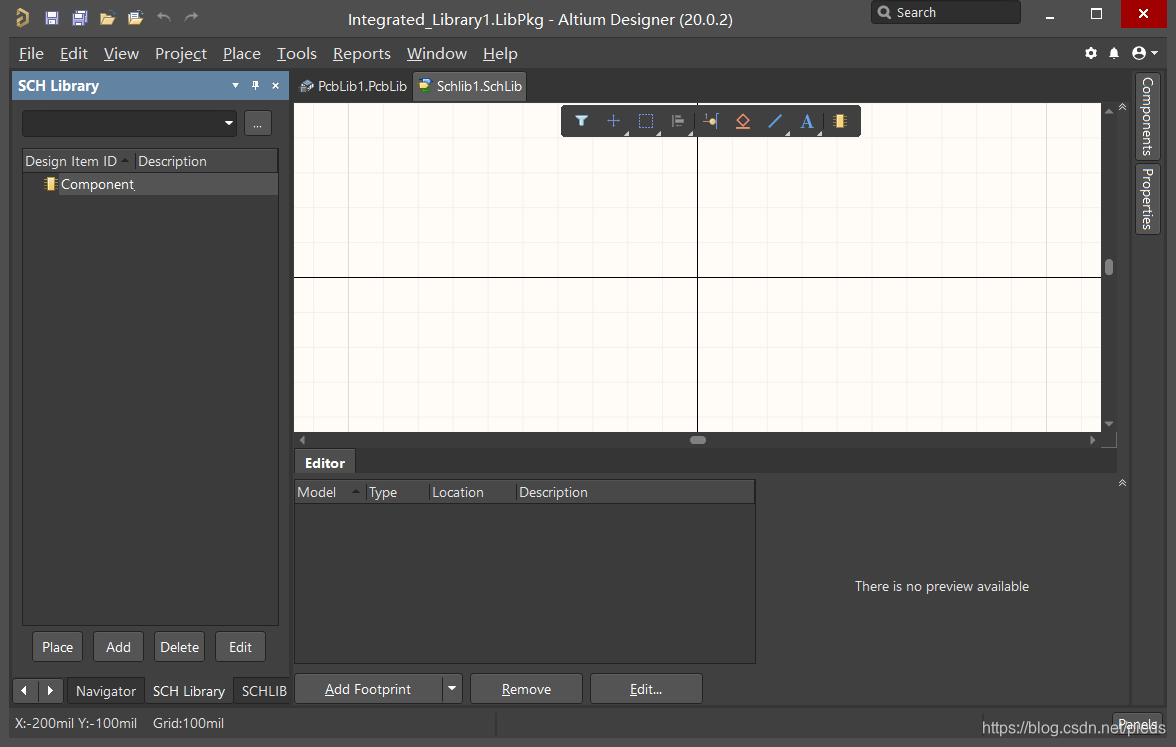

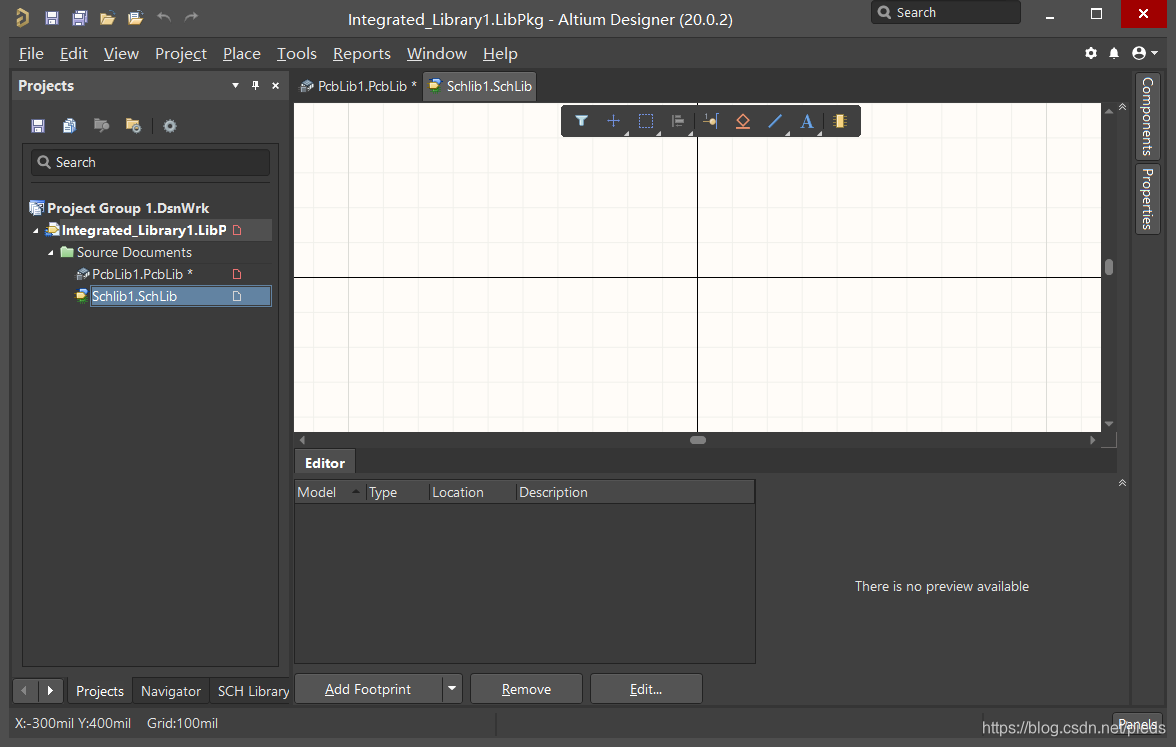

   打开“Schlib1. SchLib ”

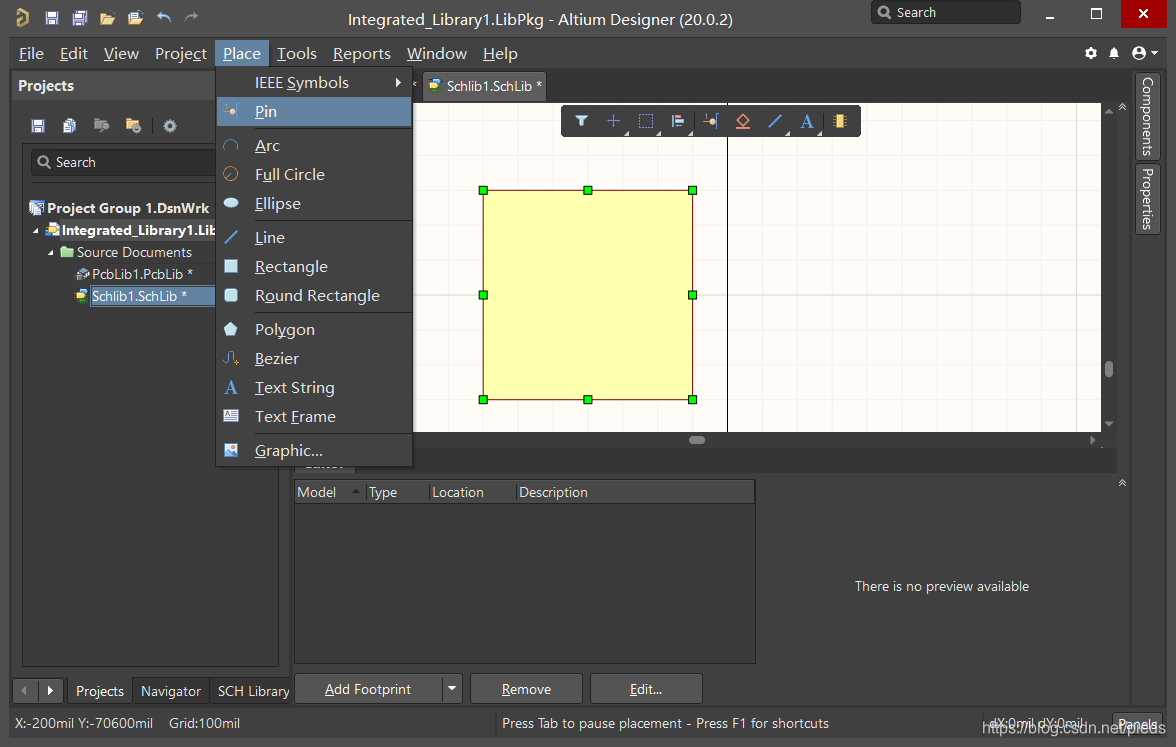

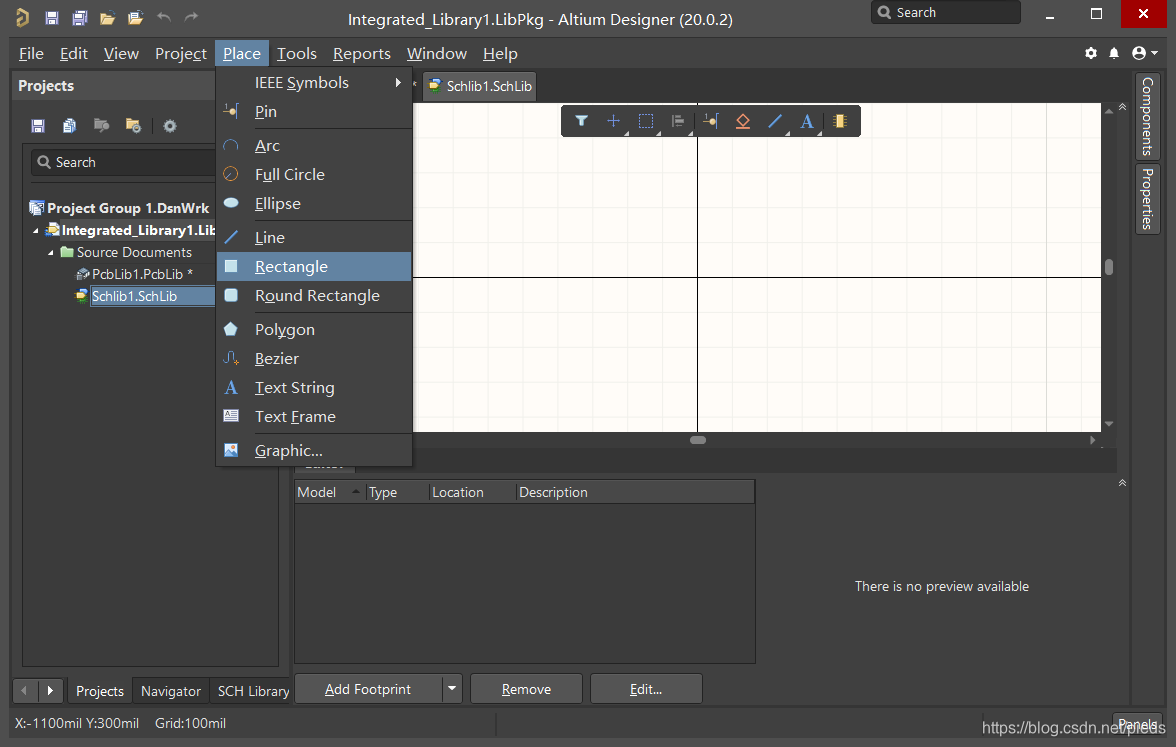

   在”place“中，点击“矩形”

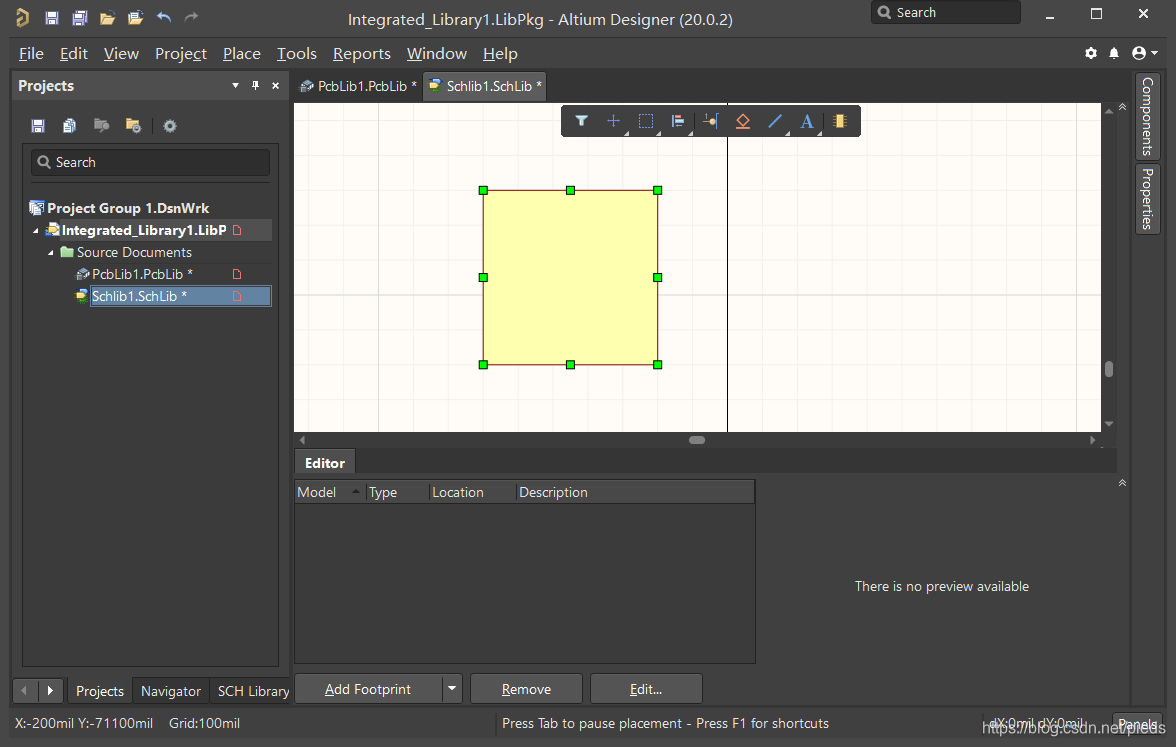

   放置一个矩形


   在”place“中，选择“ 引脚 ”并放置，点击每个引脚进行改名

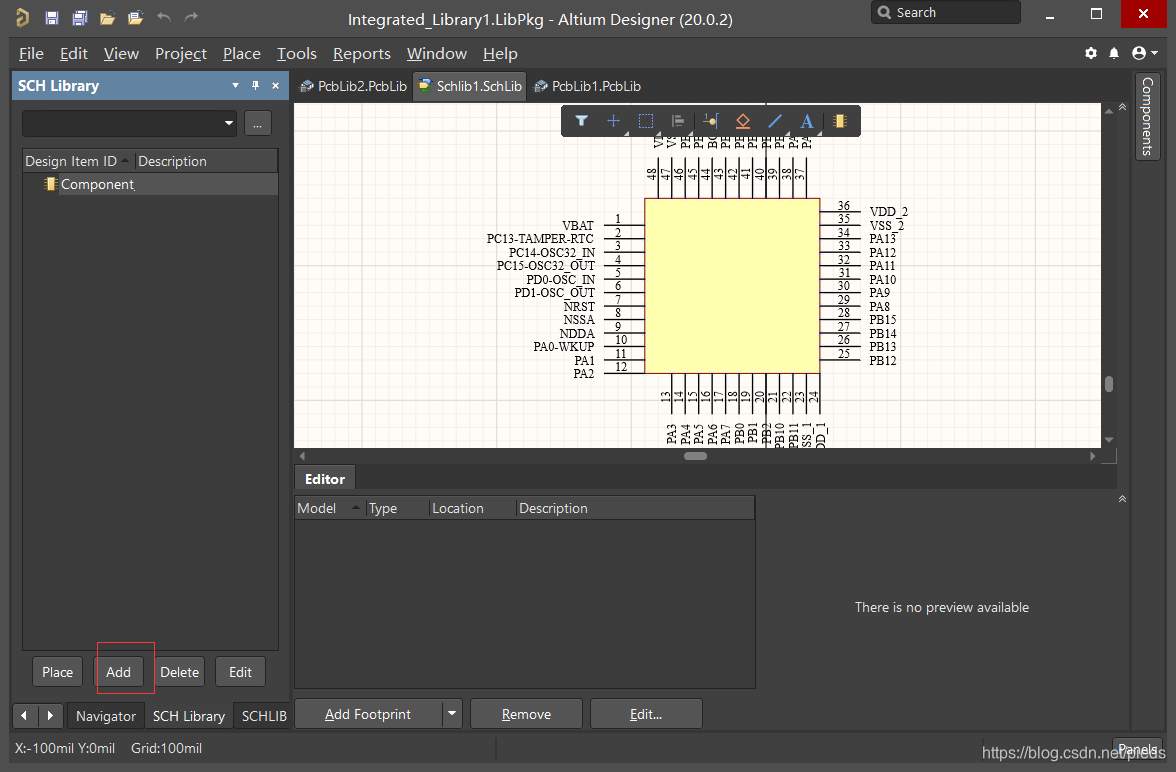

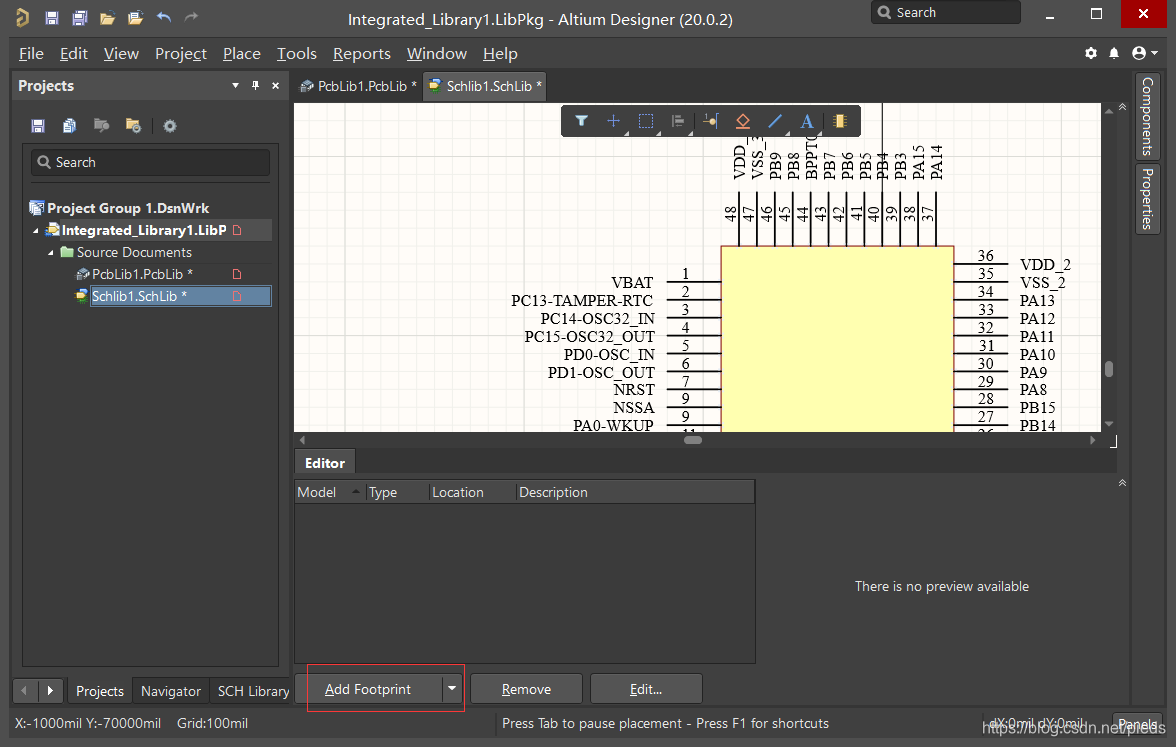

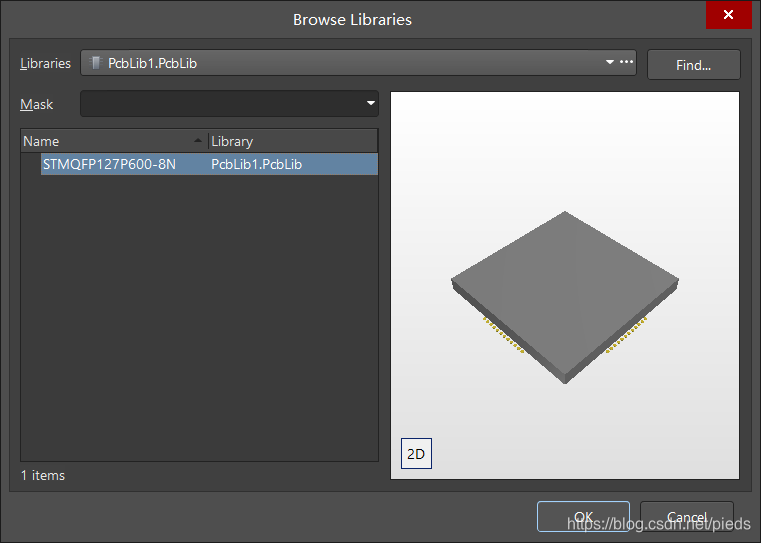

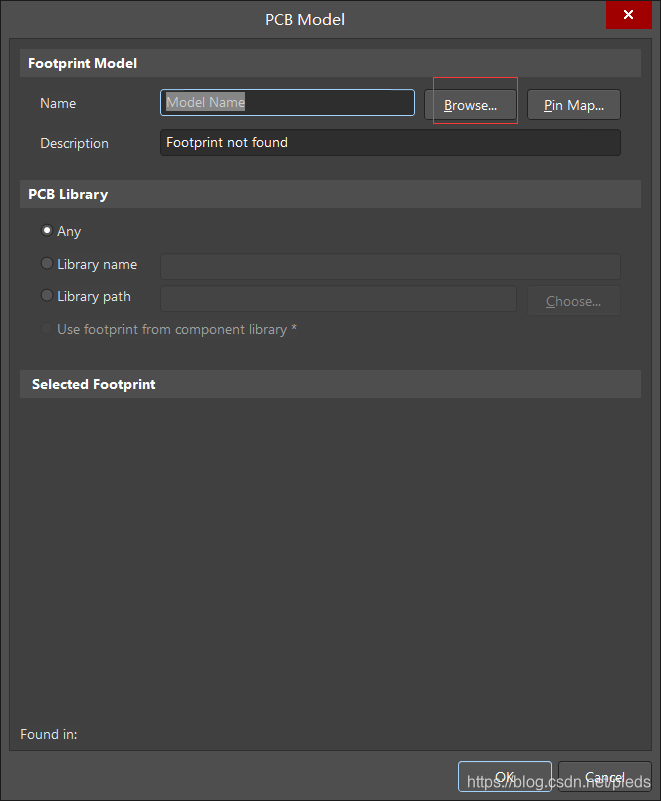

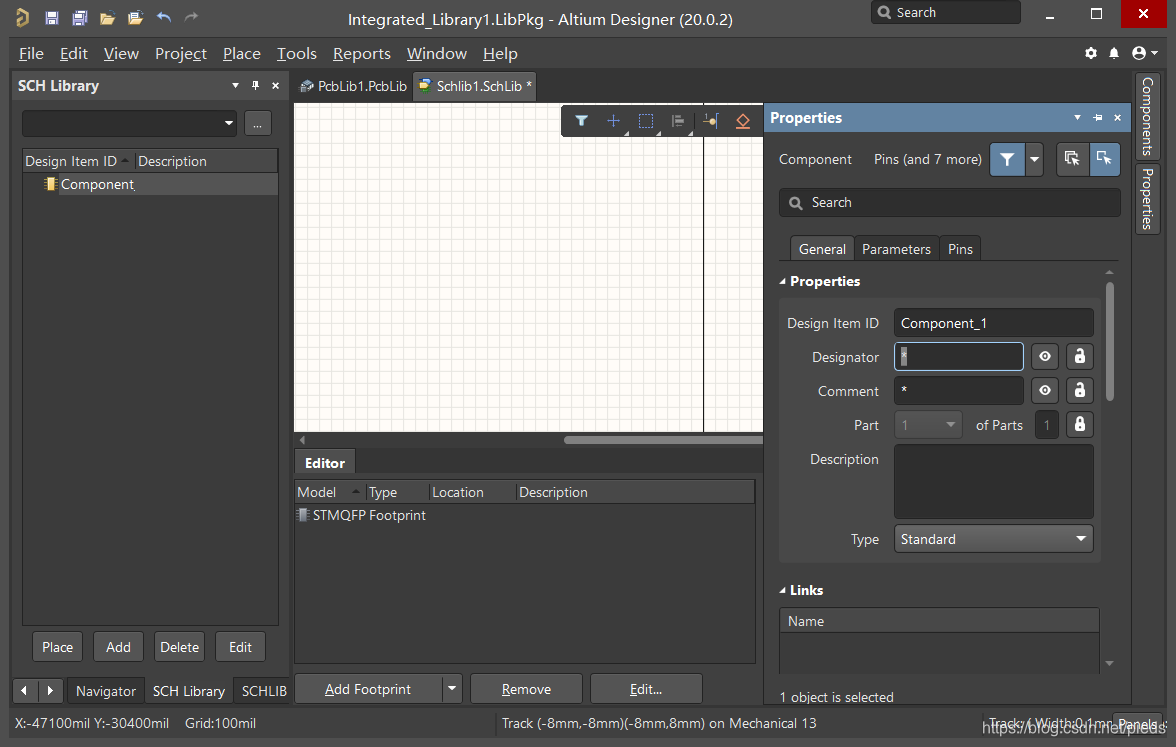

保存工程后，点击“Add Footprint”

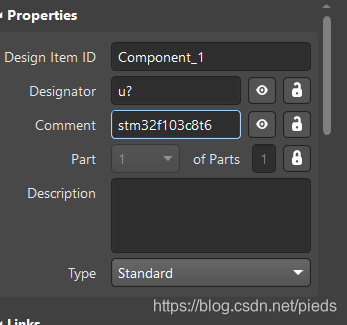

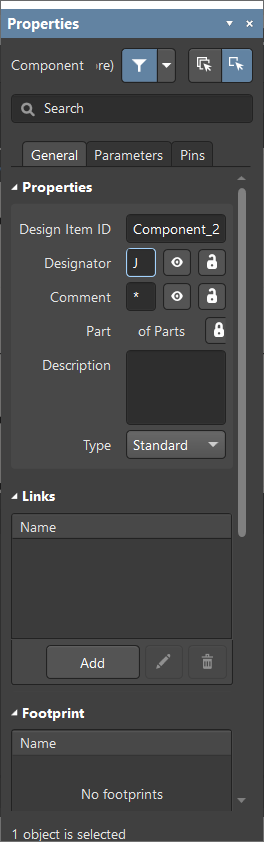

   SCH library中双击元件修改名称

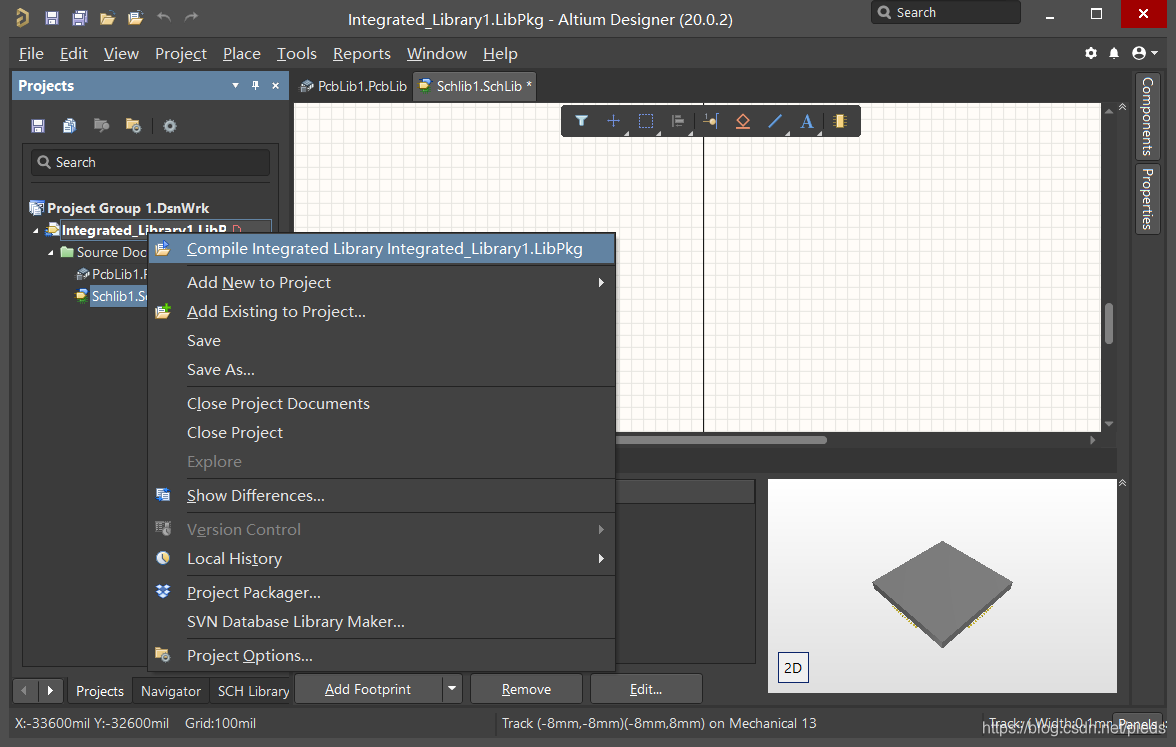

   右键工程选择第一项检查错误，生成 库文件

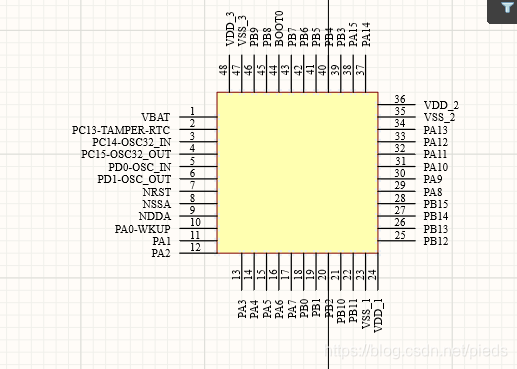

   元件库生成完毕，页面显示如图

自定义 元器件 PCB的封装

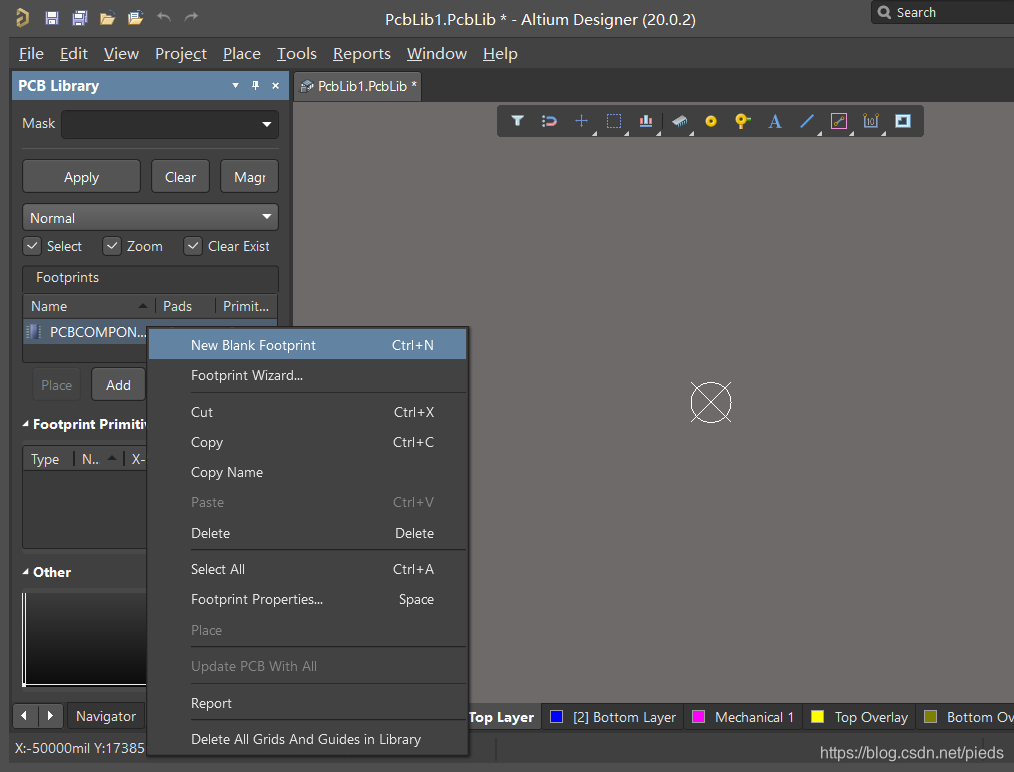

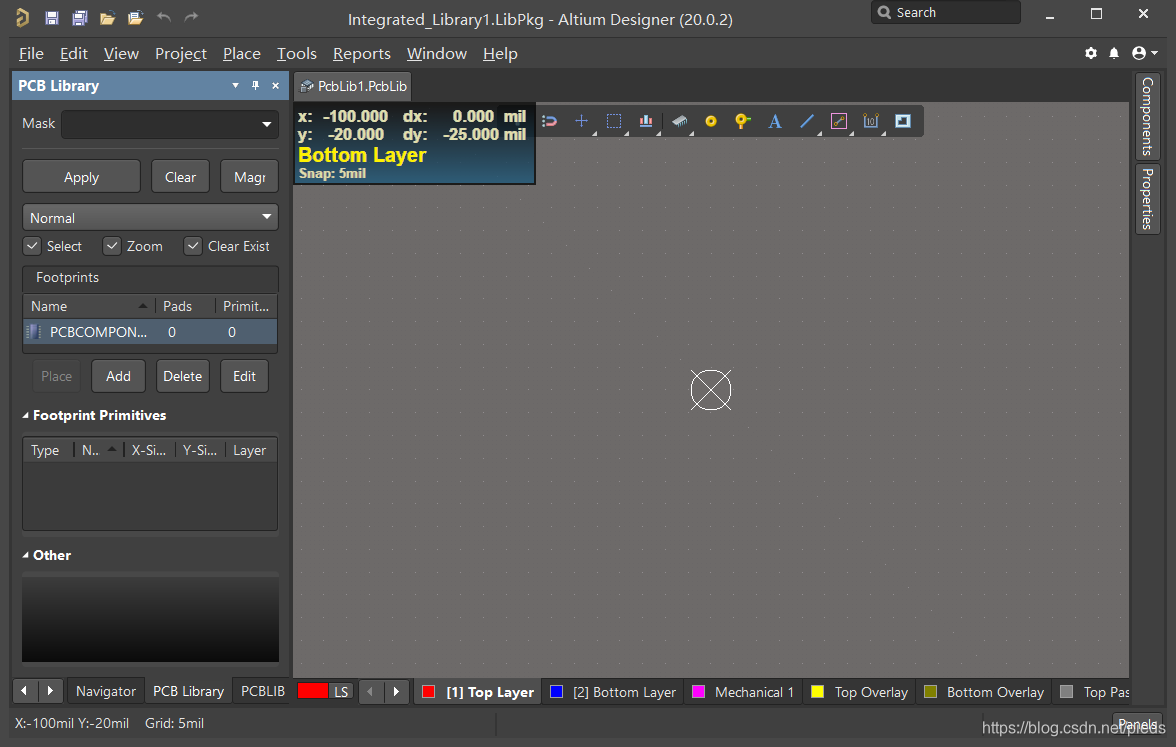

在PCB库编辑页面右键，新建空白元件

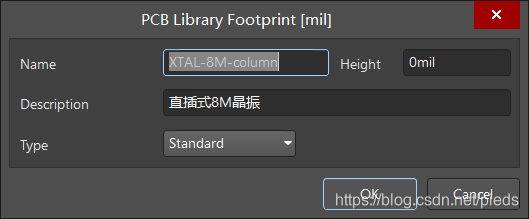

   双击，改名

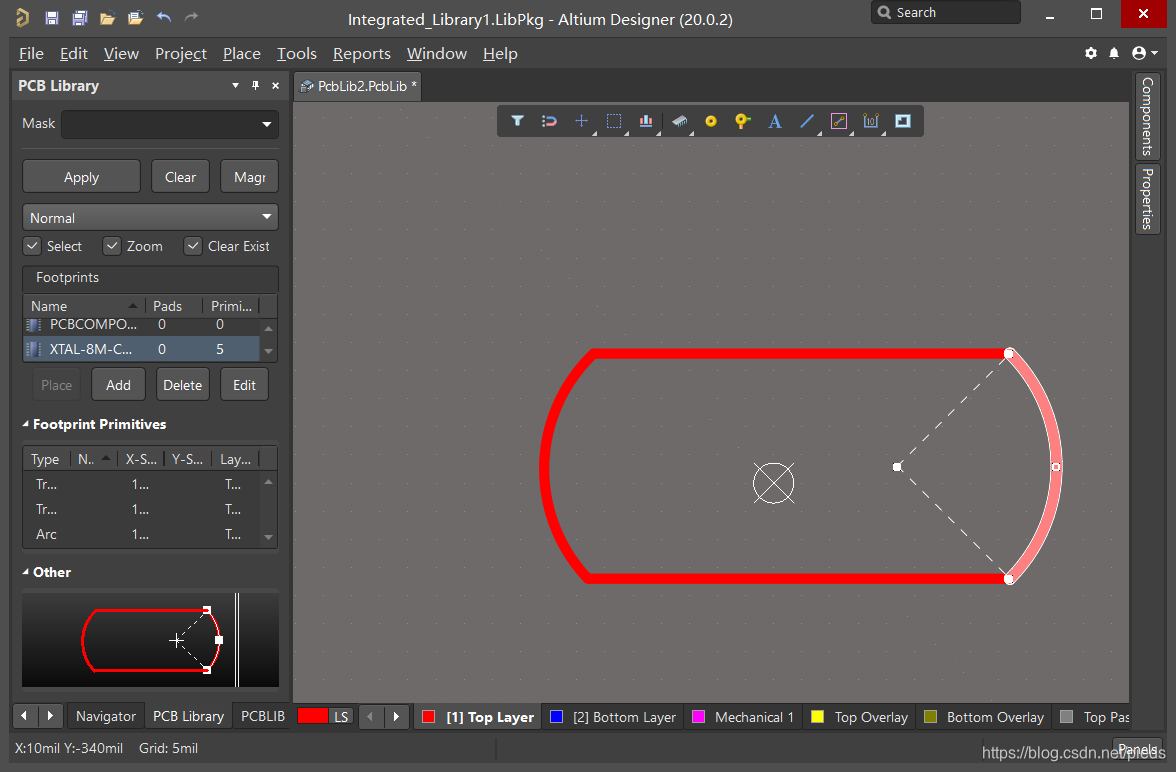

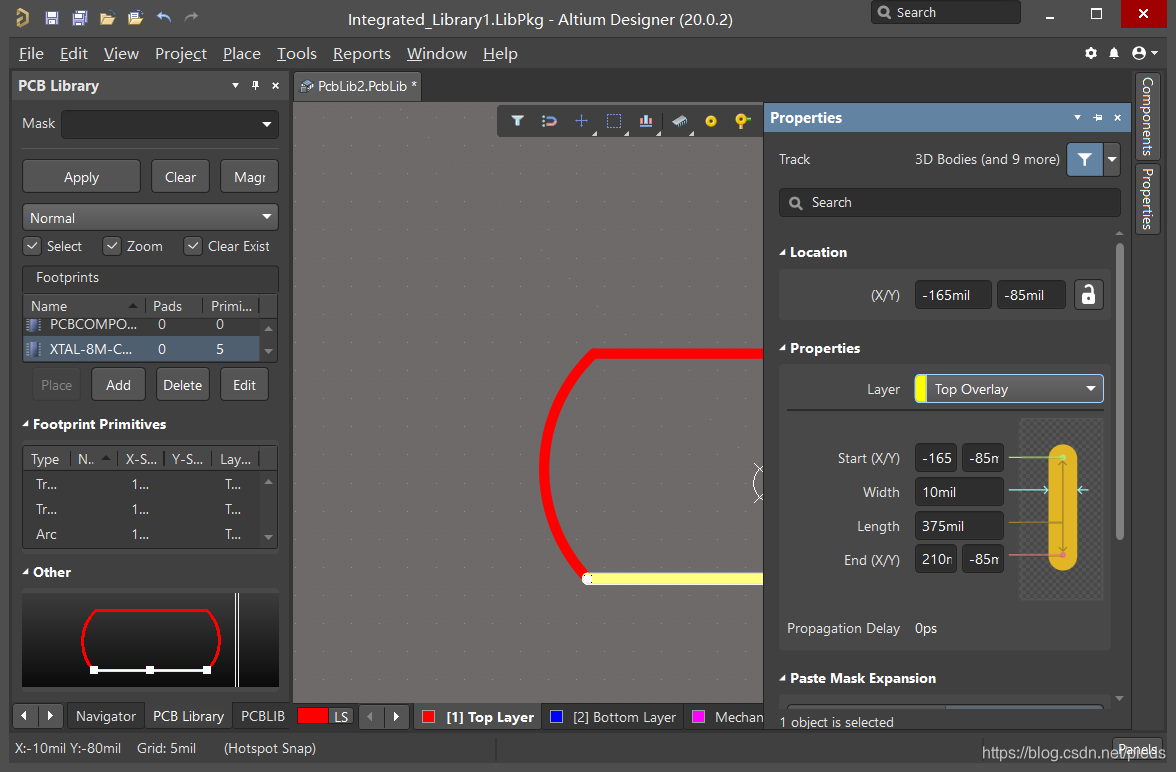

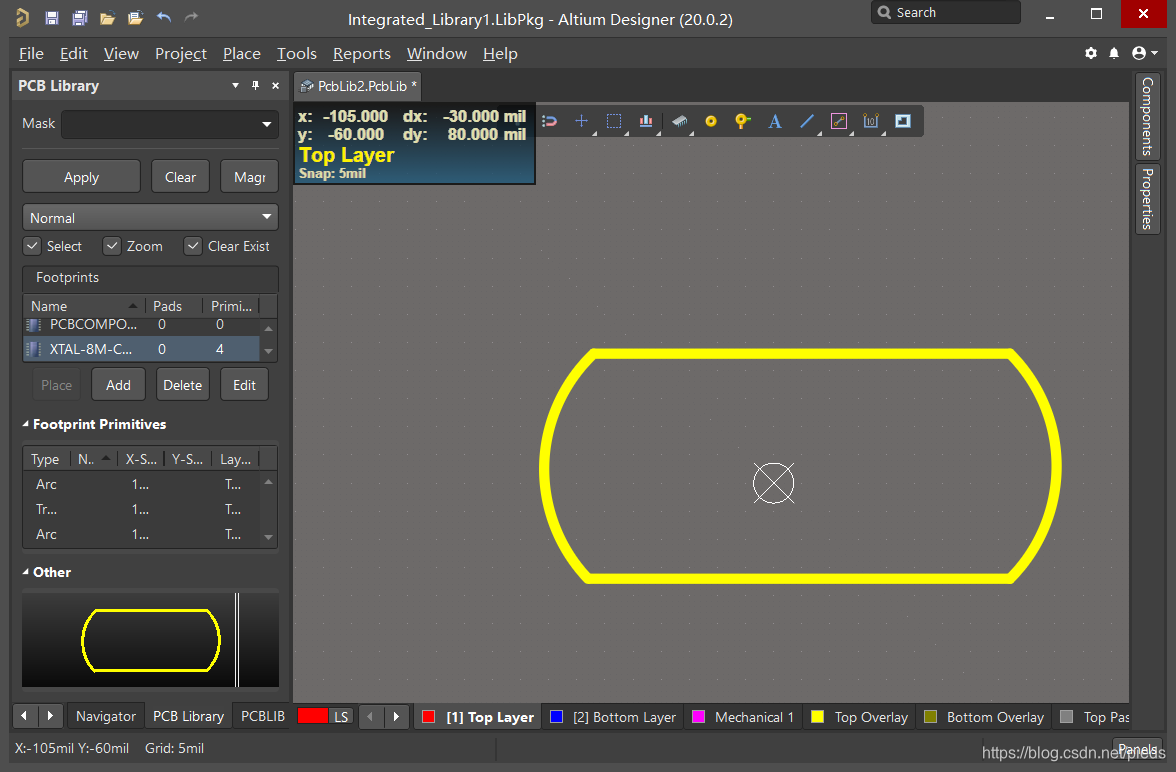

   放置走线，点击线条改为“Top Overlay”

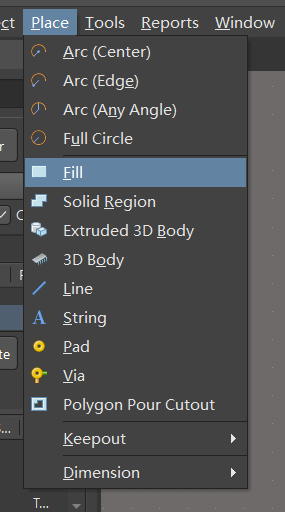

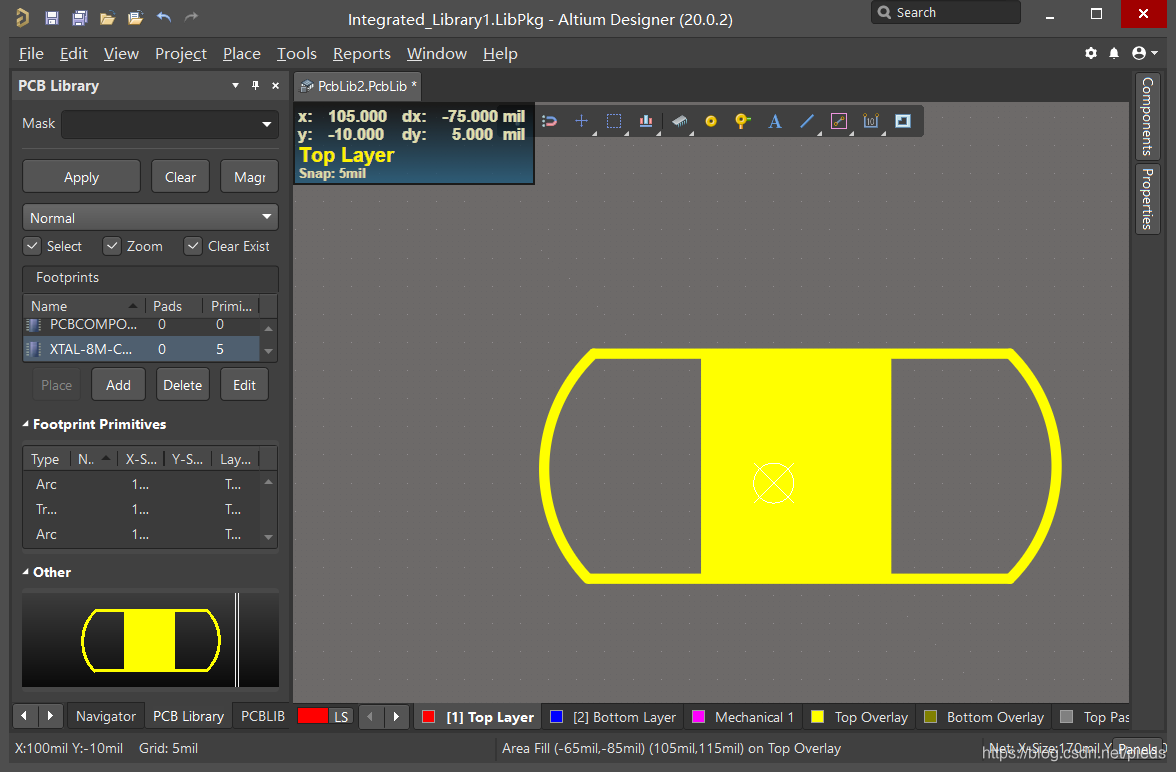

   选择填充重复操作

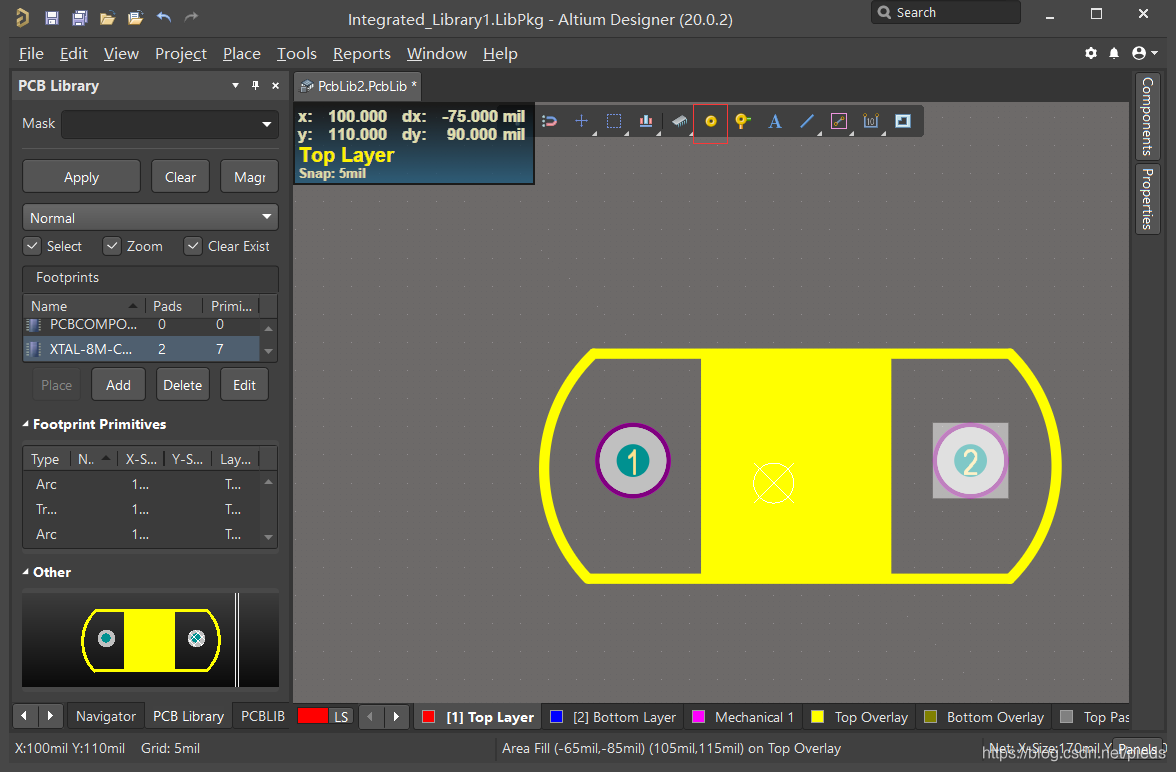

   放置焊盘

自定义元器件SCH的封装

打开SCH Library,单击”add"

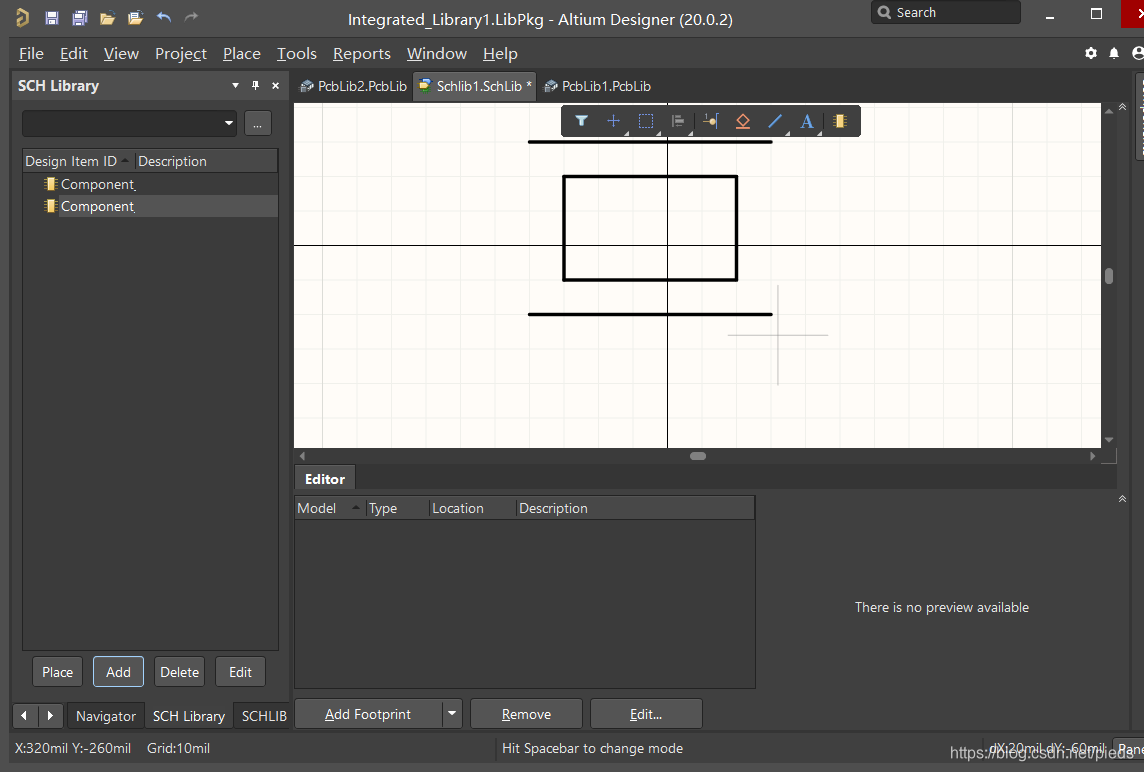

   放置线条


   SCH library中双击元件改名


   同上述一样单击add footpoint，然后回到project界面，右键工程选择第一项检查错误，生成库文件

绘制stm32最小系统原理图

新建工程，右键选择Schematic建立原理图

   点击Libraries，再点击installed，即加入自己创建的库

   双击元件放置芯片

   放置线将各个引脚延长

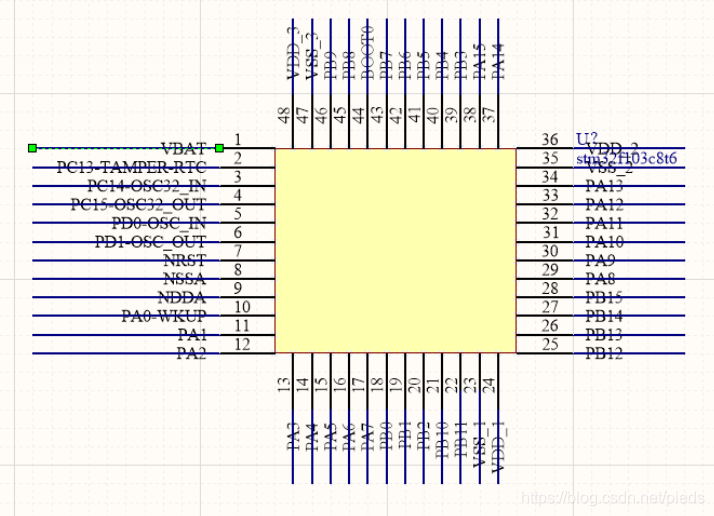

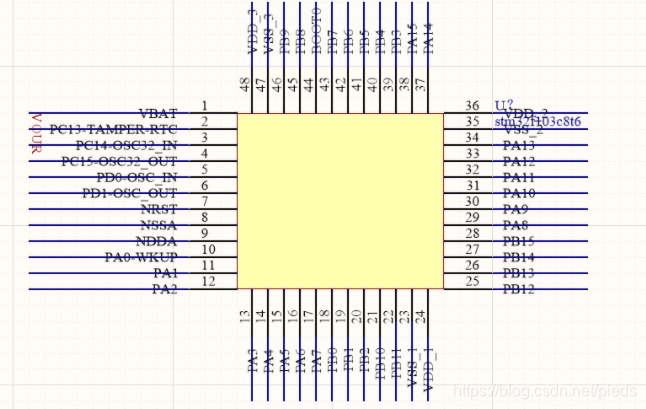

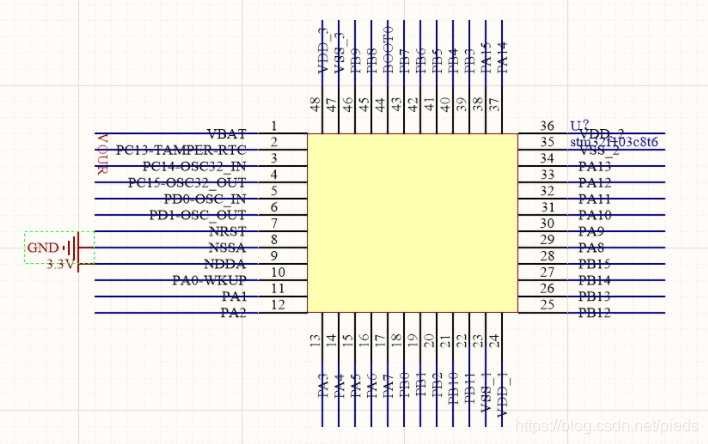

放置网络标号，连接在VBAT1端口之后，修改名称为VOUR

确认有4个点才算是连上成功

   添加VCC,修改电压为3.3V

添加ground

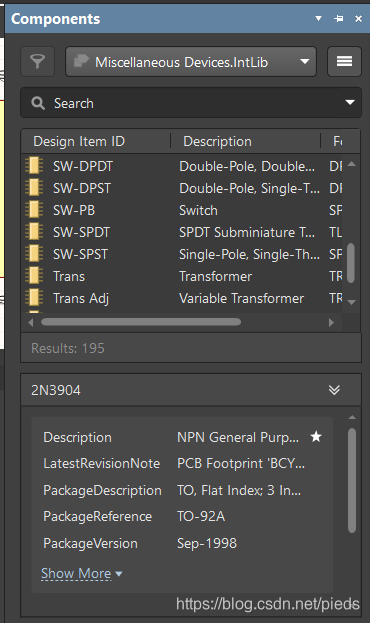

   在官方库中搜索res，并修改阻值为10k，添加到图中

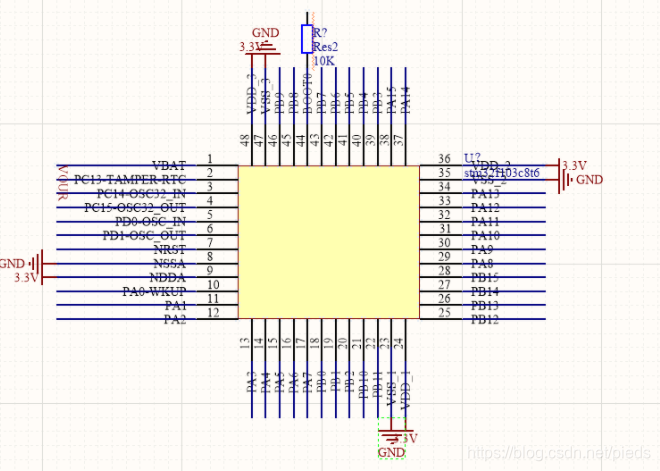

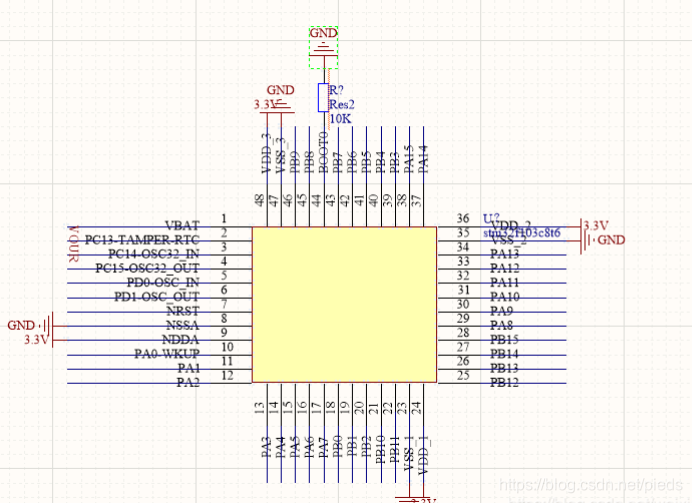

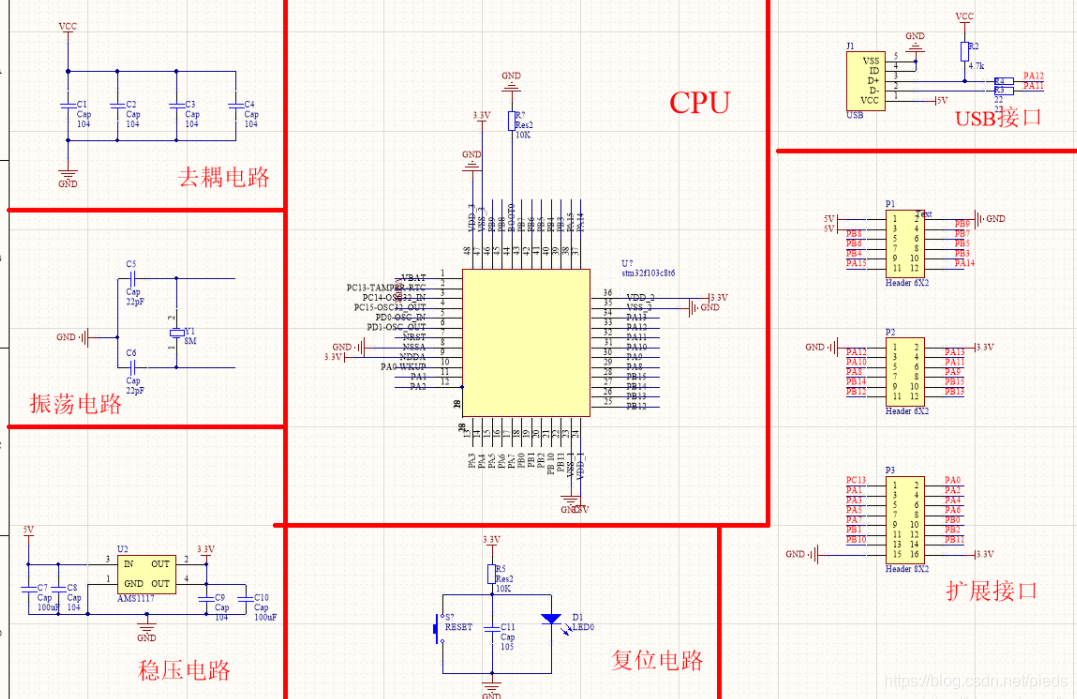

将元器件补充完整，效果如图

继续添加其他元件，没有的元件可自己在原理图中画出，再添加到设计图中即可。
