Altium Designer VS 立创EDA：PCB绘图软件对比选择

前言

   在上篇学习完《基于STM32的最小系统电路设计》后，我们需要开始使用PCB绘图软件进行原理图和PCB板的绘制。本篇，作者将介绍两款使用过的PCB绘图软件，分别是 AltiumDesigner  （下文简称AD）和立创EDA。

一、AltiumDesigner

   AD绘图软件，不仅是作者最早学习使用的绘图软件，也是多数人使用的PCB设计主流软件。不仅功能完备，而且经过多年的发展学习资料十分齐全。但是该软件的元件库和封装库均比较少，使用AD进行 电路设计  时，需要自己花费大量的时间去绘制元件库和封装库。即便是到网上搜索别人绘制过的封装库，也不一定能找到完全适合的封装。

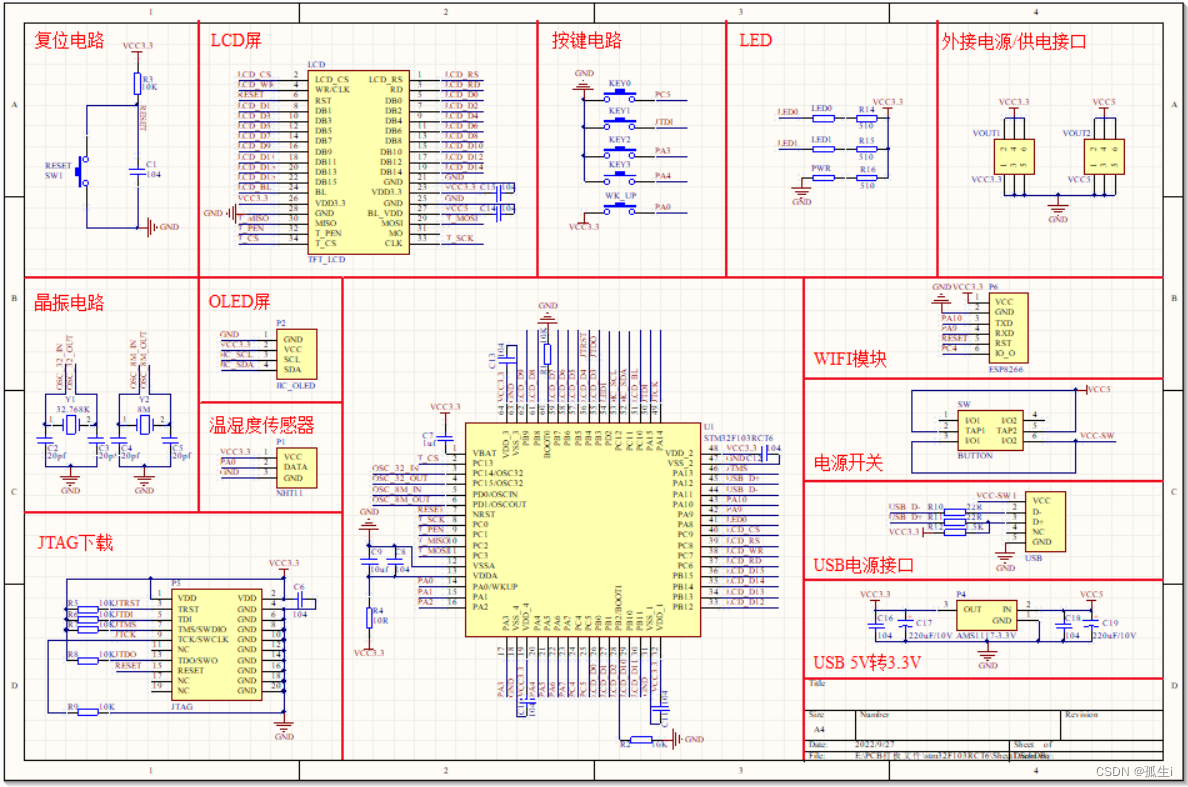

• 作者使用 AD 绘制的STM32F103RCT6开发板：

1.优点总结

• 操作界面功能强大，快捷方式多，熟练使用能大大提高设计效率
• 近十年的主流PCB设计软件，资料齐全，使用时出现问题能及时搜索答案
• 设计自动化，具有强大的自动布线系统和先进的高速设计技术支持

2.缺点总结

• 需要自己绘制原理图元件和PCB封装，花费时间长
• 入门相较于立创EDA较难，需要专门花费一段时间进行学习
• AD的服务器位于国外，目前国内使用的AD软件大部分使用的是盗版软件

3.作者看法

   对于已经学过一段时间AD，具有一定基础的读者。作者的个人看法是把AD学完，继续使用AD软件进行PCB绘图直至熟练掌握AD。往后，如果学习或者工作需要使用立创EDA等其他软件进行绘图时，也能直接上手（AD软件操作相对立创EDA更难）。

4.学习视频

点击进入：《零基础入门Altium designer》

https://www.bilibili.com/video/BV1XK411377a/?spm_id_from=333.337.search-card.all.click&vd_source=33ef55675cf83f18c099028c0bba7ccb

二、立创EDA

   相对AD而言，立创EDA是一个开源国产软件，设计者可以直接 下载  安装使用，也可以不下载直接在线使用，对于电脑配置要求较低。并且在立创EDA中有两个库，一个是基础库，包含了常见的元件和对应的封装；另一个是元件库，可以实现不同设计者之间的元件及封装共享。使用立创EDA，意味着不再需要花费大量时间绘制元件和封装。

      但是美中不足的是，目前立创EDA上线时间还不到一年，软件还存在一点 Bug  ，出现问题时网上资料也相对较少。总体来说，对于学习制板而言，立创EDA的功能绰绰有余，也更加便捷。

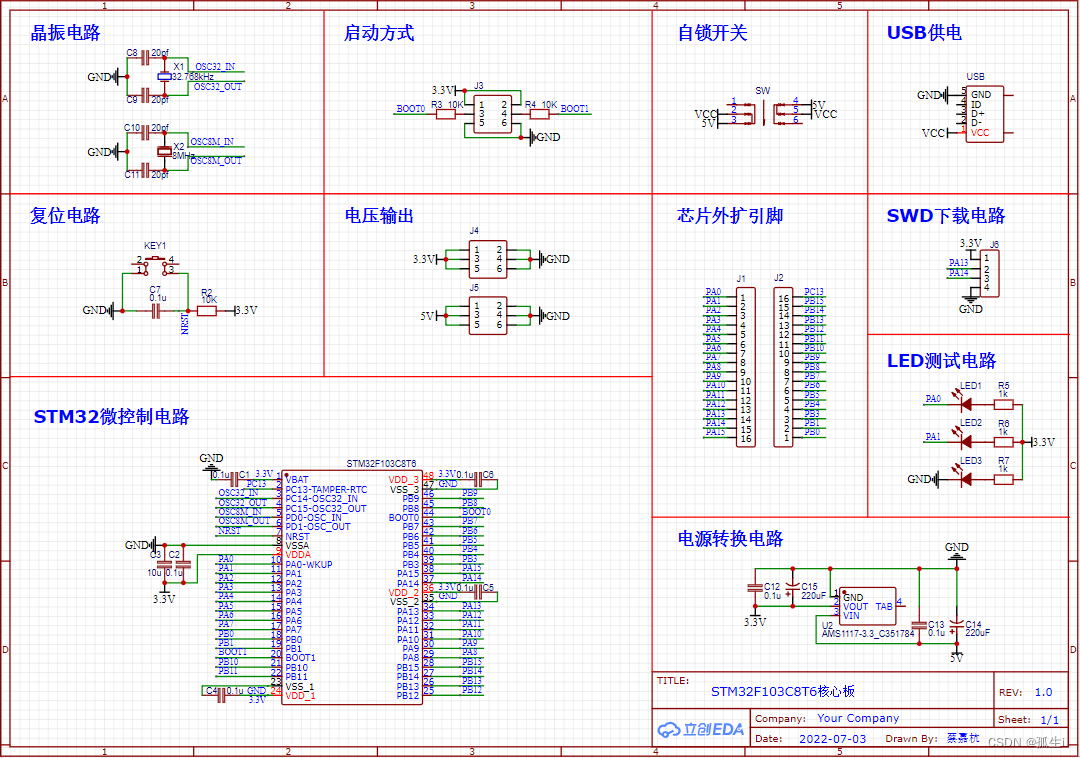

• 作者使用 立创EDA 绘制的STM32F103C8T6开发板：

1.优点总结

• 入门简单，上手容易适合无任何制板经验的新手
• 具有完备的元件库和封装库，无需自己手动绘制
• 立创EDA作为一款国产开源软件，正在逐渐成为国内PCB绘制的主流

2.缺点总结

• 操作过程中可能出现BUG等问题
• 网上解决问题的资料较少，出现问题时可能无法及时解决

3.作者看法

   对于零基础，没有任何制板经验的新手，建议直接上手立创EDA。以上立创EDA的缺点在学习过程中出现的概率较小。目前立创EDA也被各大公司推广，也出了许多教学视频，只要一步一步跟着学，相信很快就能成功制作出一块属于自己的 开发板  。

4.学习视频

点击进入：电路设计与制作实用教程-基于立创EDA

https://www.bilibili.com/video/BV1WJ411W7j1/?spm_id_from=333.337.search-card.all.click&vd_source=33ef55675cf83f18c099028c0bba7ccb

总结

   以上就是AltiumDesigner VS 立创EDA —— PCB绘图软件选择的所有内容，希望大家阅读后都能有所收获！原创不易，转载请标明出处，若文章出现有误之处，欢迎读者留言指正批评！
