三步下载带3D封装的Altium Designer官方库

Altium designer是原来Protel软件的升级版，前阵子发布了2020版本，是目前笔者用到的最好用的 EDA 软件。

   当然，很多同学的ad都是来源于各个 微信公众号  。还是建议大家在自己能力范围内支持正版软件。

今天教程是如何获得Altium官方的3D封装库，现在很多网上的资源良莠不齐，骗人的噱头远远大于实际的东西。

第一步，Altium虽然在中国已经普及多年，并且有 中文 网站，但是很多资源仍在外网上。所以第一步就是翻过wall，由于种种原因，建议大家百度相关方法，我就不在这里写了。

第二步，打开Altium的下载网站。要挂梯子。

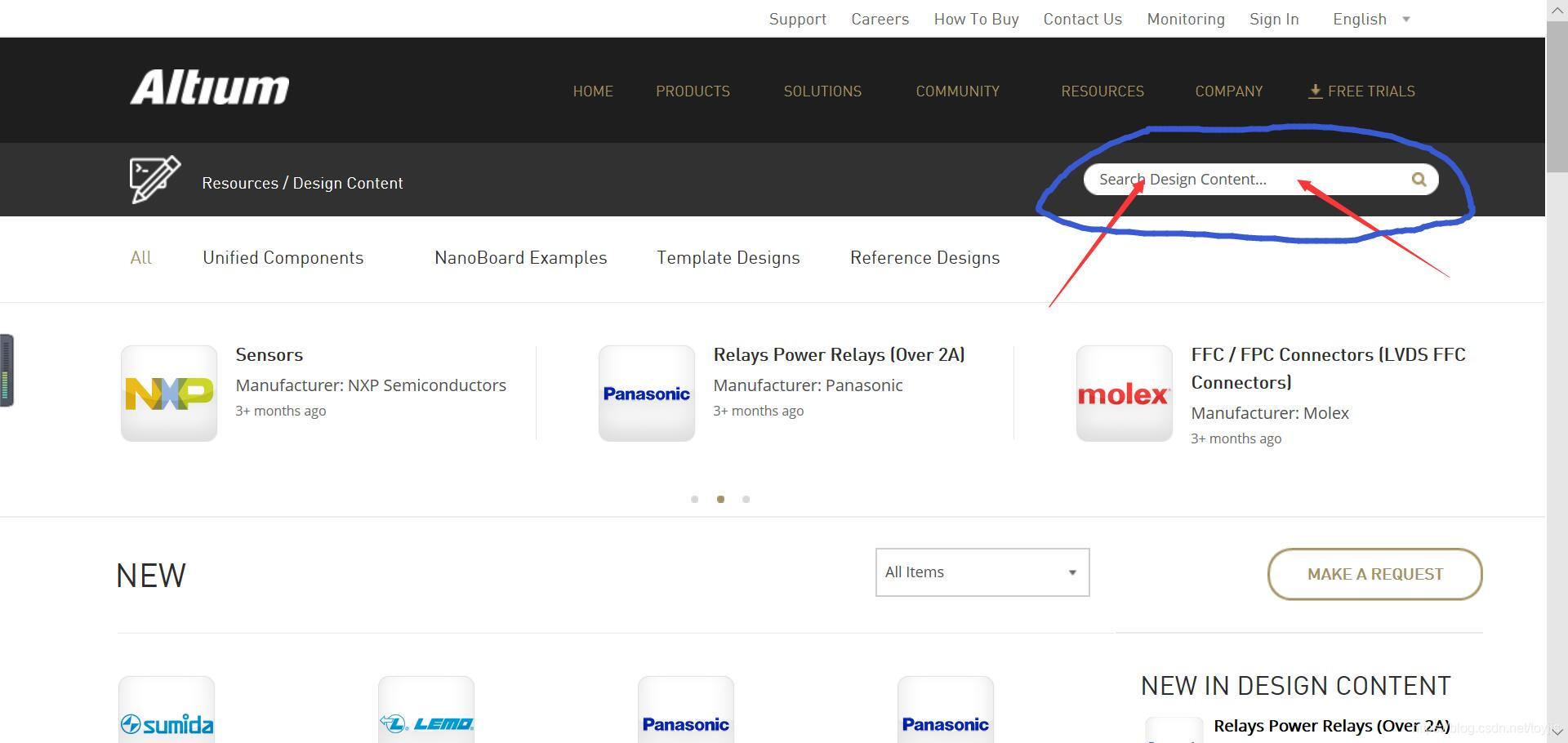

   如图1所示，有很多刚刚更新的各种官方库文件。本次要下载我们需要的特定库，所以点击右上角 对话框  search design content，在里面输入我们需要的库或者元器件名称（使用DAC0832作为示例）。

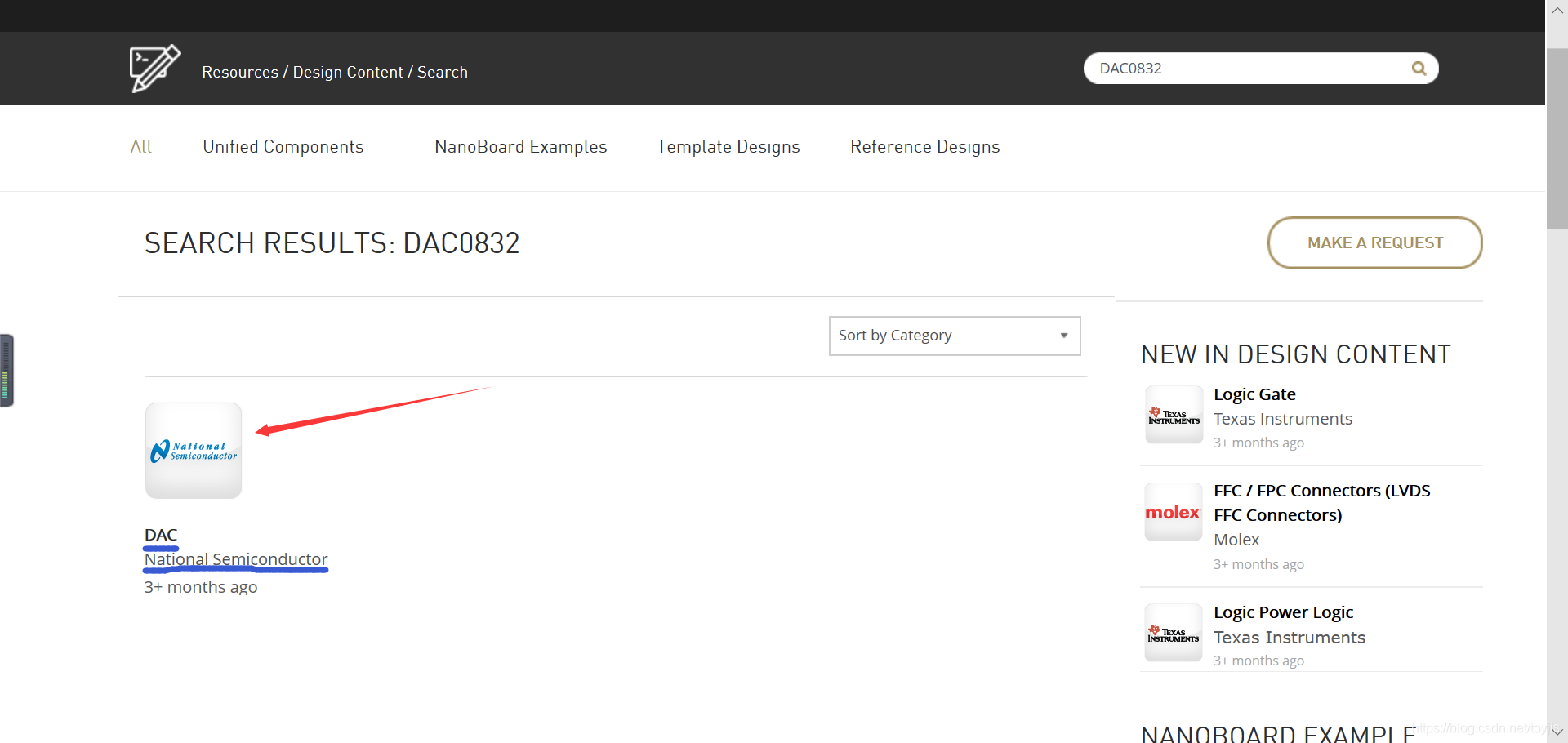

   如下图，搜索到了一个名叫DAC的库，由National Semiconductor推出，包含了我们需要的DAC0832。

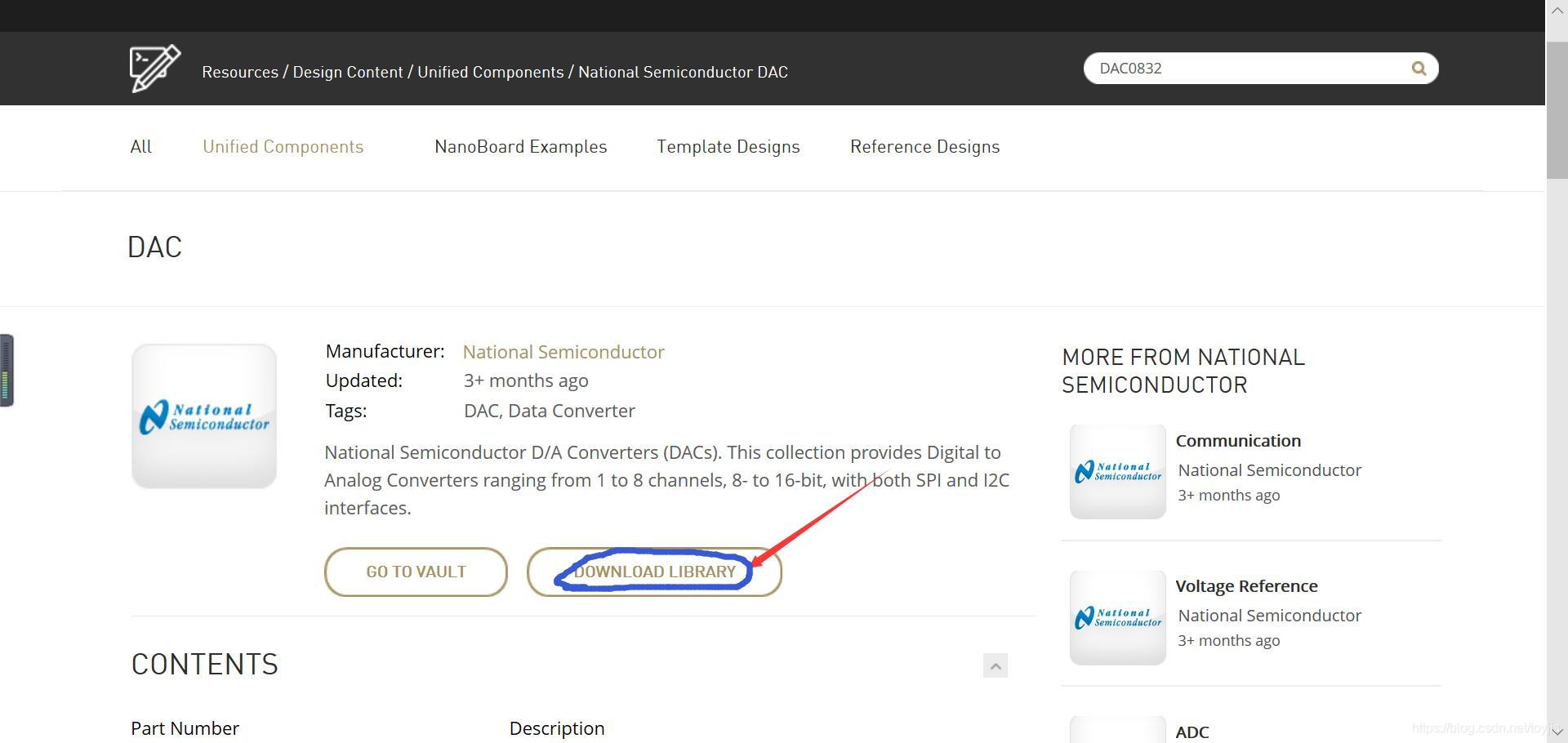

第三步，点击库文件，进入详细界面。再点击Download Library即可。


   下载过后可以在ad中安装库文件。
安装步骤：（1）点击右上角的components（2）再点击右侧三条横线的按钮（3）点击第一个按键File-based Libraries Perferences（4）点击安装，选择 文件路径  安装即可。

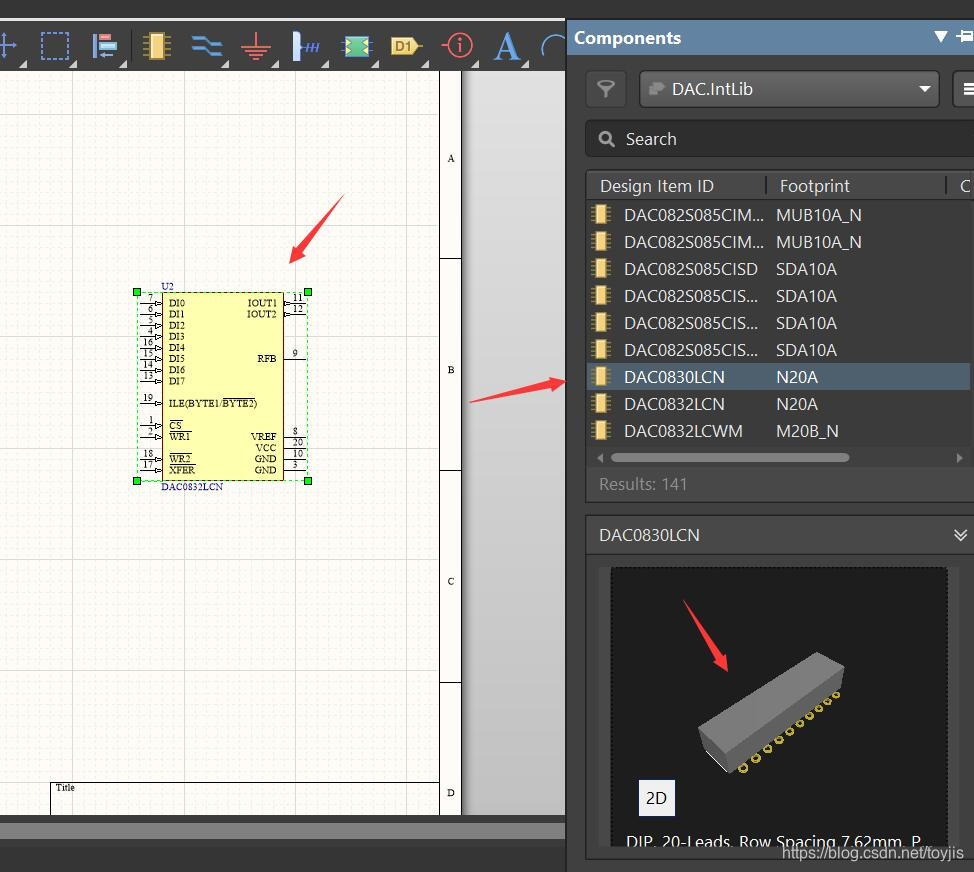

下图是我们需要的DAC0832的元器件及其3D的封装。一般的官方库都会提供两到三种封装，DIP,SMT都会有。
