ANSA软件为Moldex3D软件用户定制的功能 完善的Moldex3D 前处理模块
为Modex3D建立喷射成型特定实体定制的完善前处理模块:
l
定义熔化入口及冷却剂管道的出入口
l
定义流道/冷却剂管道特征(截面类型和大小)
l
为冷却剂管道及流道,设定向导自动感应线单元
l
定义零件/模具嵌件
l

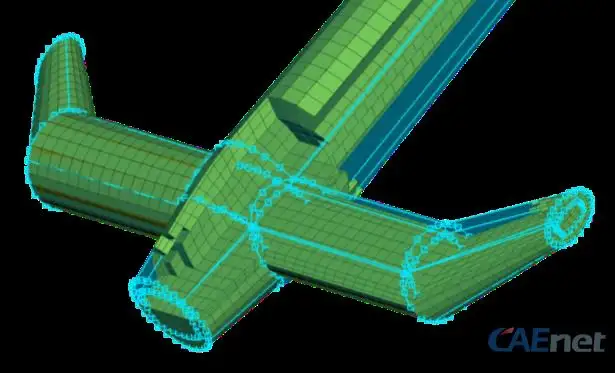

为网格检查修正预定义质量标准六面体盒子工具
此工具能创建六面体或者棱柱网格,特别是为流道

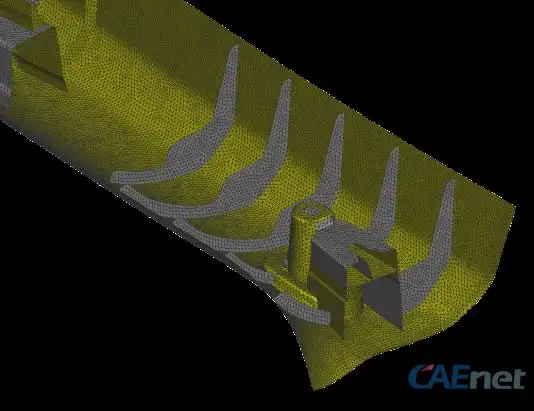

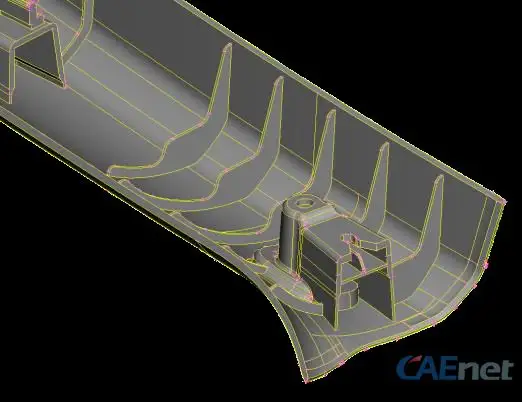

抽中面工具
铸造中面功能用于实体自动抽取中面,无需或者需要少量的手工修正。
模塑布局启动选项
提供了完善的启动选项,方便自动设置符合Moldex3D要求的网格参数和质量标准案列

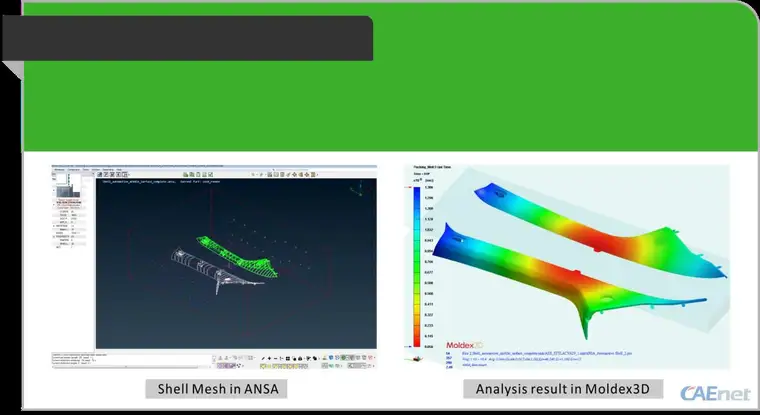

壳案列(A柱内饰)
壳单元的信息:
腔尺寸:527*806*270(mm)
单元数量:46240

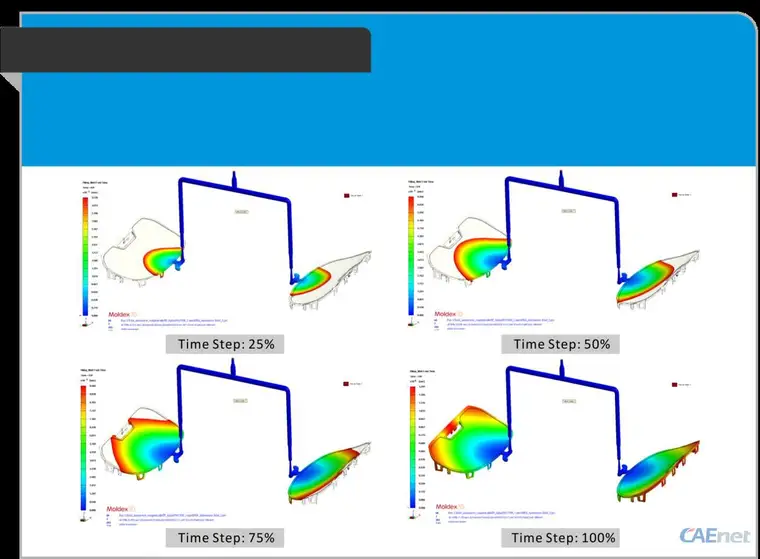

实体例子(熔体前沿时间)
熔体前沿时间的结果显示熔体前沿位置在填充阶段与时间的关系。一般的,优化的熔体前沿时间结果应该与每个门流体输入平衡,并且所有的流体路径应该同一时间到达空腔壁。
以上两个案列在ANSA壳和实体模块完成。若要获得更多的关于工作流程细节信息,请您详查ANSA提供的手册;*.msh和*.mfe格式都与Moldex3D项目良好兼容。
