ANSA批处理的时候怎么取消删除特征线，误删了怎么恢复

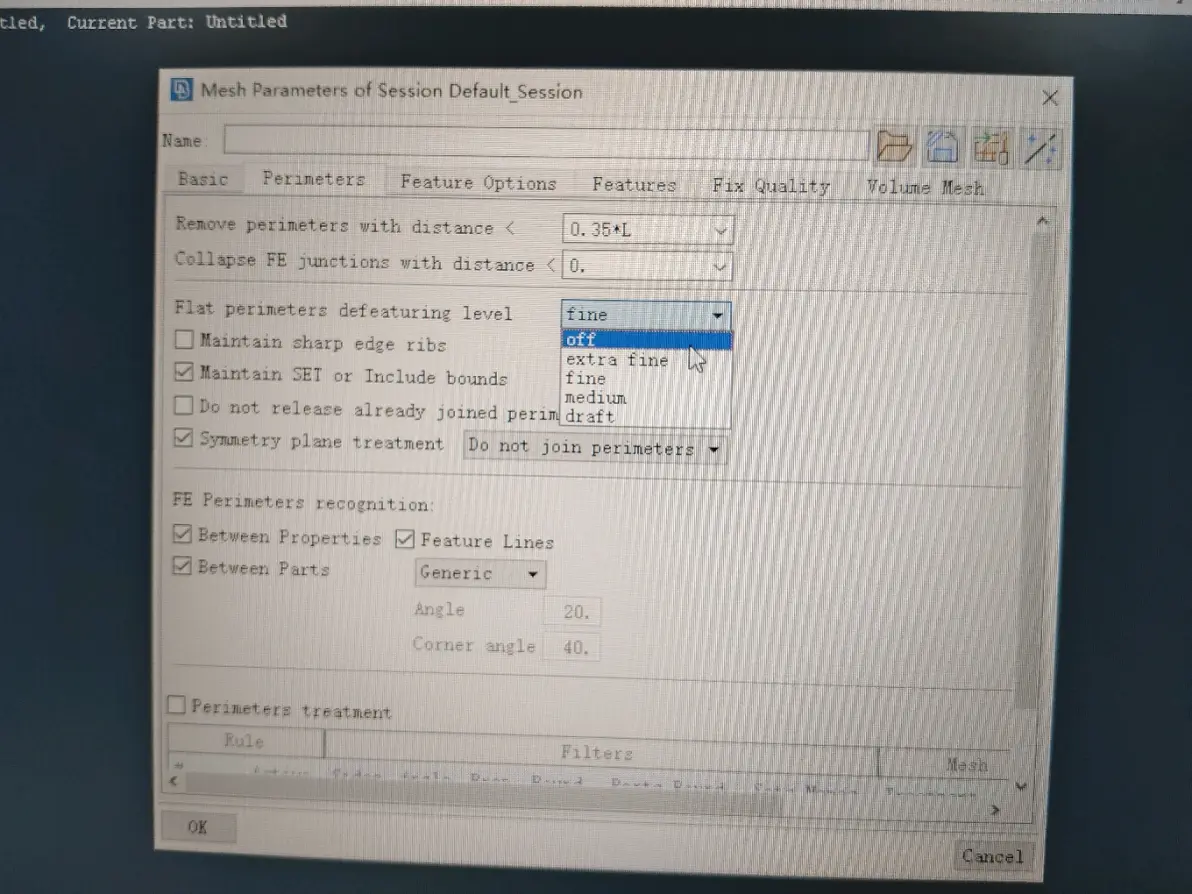

点掉这个

# 别急着点Batch Mesh

`Perimeters handling` 这一栏，默认参数跑完模型上倒角线全没了，重新手动补线比不批处理还费时间。Batch Mesh 对特征线的自动处理逻辑写在 Mesh Parameters 的 Perimeters handling 里面，进去之后先看 treatment 列表，默认的 treatment 是 `join=allow`，这个设置允许算法把识别到的 perimeter 合并或者跨过。

建一个新的 treatment，把 `Join` 改成 `Forbid`，应用到所有需要保留特征线的部件上。`Forbid` 的意思是禁止 perimeter 在重划过程中被自动合并，原有特征线强制保留。Perimeters handling 面板里还有一项 `Do not release already joined perimeters`，勾上之后对于已经在 SET 里定义好的特征边界，算法不会释放。

误删了走 `MESH > PERIMETER > RECOVER`。这个命令跟 `JOIN` 是互逆操作，`JOIN` 把共享边合并成一条，`RECOVER` 把被合并的特征线恢复出来。选目标面，中键确认，被 join 掉的线会重新出现在面上。恢复出来的线是绿色 CONS，说明是共享边不是自由边，网格重新跑的时候会沿着这条线布种子。

如果 recover 之后线还没出来，检查面的 PID 是不是一样。两个面 PID 不同的时候不能被 join，也就谈不上 recover，特征线本来就不该被合掉。面 PID 不同但线没了，那是 `PLANE CUT` 或者 `FACEs > NEW > CUT` 操作留下的后遗症，`SURFS > CONNS > CUT` 切出来的线是橘黄色的，跟普通 CONS 不一样，得用 `TOPO > CONS > JOIN` 把橘黄线接回正常状态再 recover。

之前做一个塑料件的批处理，默认 treatment 跑完，浇口附近三条加强筋的边界线全没了，网格跨过去之后浇口区域网格质量一塌糊涂。重新在 Perimeters handling 里建了 `Join=Forbid` 的 treatment，跑完线还在。但跑之前那版的线已经被合掉了，得先 recover 回来。选了加强筋所在的三个面，`MESH > PERIMETER > RECOVER`，线出来了，但中间有一条断了一截，显示是红色的自由边。用 `TOPO > CONS > JOIN` 把断点补上，再重跑 Batch Mesh 才正常。那天下午在赶一个报告，屏幕右下角一直弹邮件提醒，鼠标点着点着就点到 RECOVER 旁边的 DELETE 上去了，删了一条线，还好没存盘直接关掉重开。

Batch Mesh 跑之前把模型存一份，跑完对比一下特征线有没有丢。`Ctrl+S` 之前先 `File > Save As` 存个带版本号的副本，跑完发现丢线直接打开副本重来，比 recover 一条条找快得多。ANSA 的 undo 只在当前会话里有效，关掉软件之后 undo 记录就没了，靠 undo 不如靠版本副本。
