怎么通过代码调整ANSA Settings里面的参数

阅读数 4

简介

在基于脚本的ANSA的自动化流程中，部分建模效果或依赖于ANSA Settings中Resolution、Tolerance等全局参数。此外，通过调整ANSA Settings中的参数，也可以实现对ANSA部分功能参数的设置。

本文将通过两个应用场景，介绍如何通过代码调整ANSA Settings中的参数，以确保脚本在执行时具有合适的全局环境。

应用场景 1

通过代码调整Resolution参数。

通常情况下，用户在软件GUI界面上操作时，可以在ANSA Settings > Resolution/Tolerance/Units中，对Resolution的控制参数进行调整，并单击“Apply Resolution”以实现参数的应用（图1）。

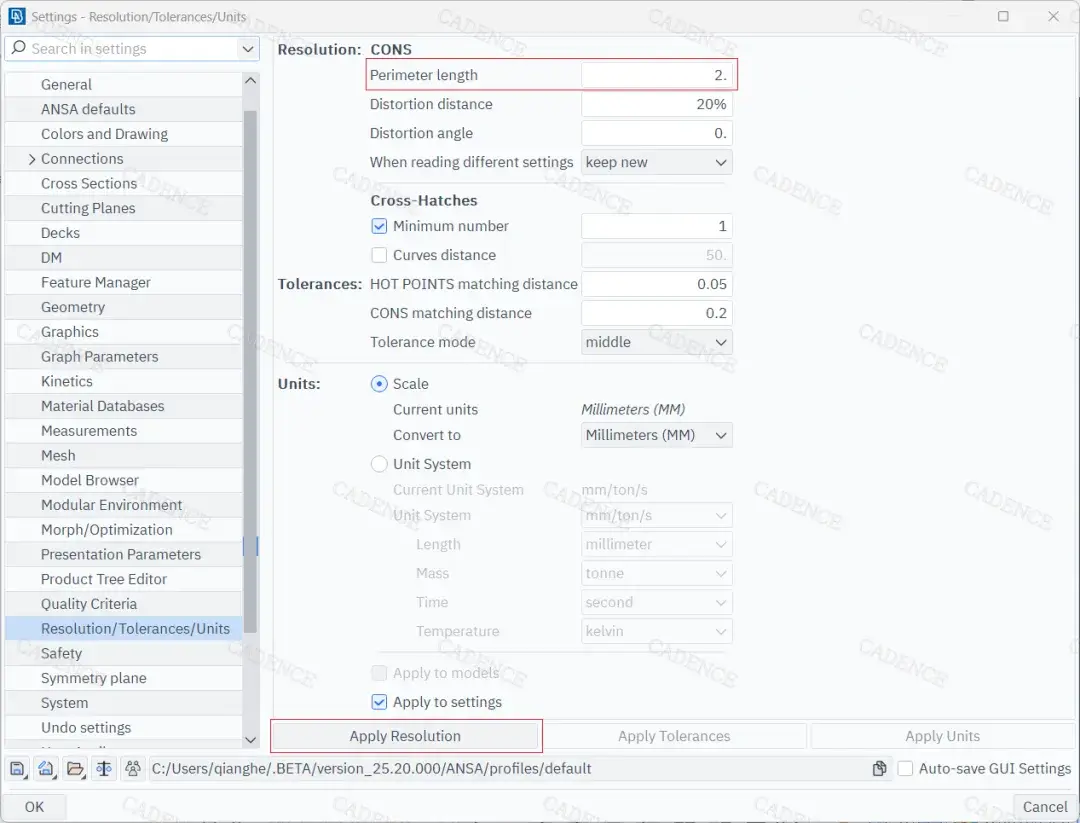

图1 通过ANSA Settings GUI选项调整Resolution参数

那么如何通过代码实现对Resolution参数的调整呢？首先，使用代码对ANSA Settings中的参数进行控制时，需要用到API base.BCSettingsSetValues，其使用时的技巧在于如何知晓拟修改的ANSA 参数所对应的名称（keyword）。各ANSA参数所对应的名称（keyword）可以在ANSA Settings > ANSA defaults 中进行查询。如图2所示，在filter中keyword栏键入“Resolution”进行搜索，即可查询到Resolution所对应的keyword为“perimeter_length”，按照如图3所示的方式书写代码即可。

值得一提的，对于Resolution参数，需要通过API base.ApplyNewLengthToMacros 刷新ANSA画布区域，才会使得ANSA 画布区域按照修改后的Resolution参数进行显示。建议同时使用图3中的两个API，以使得ANSA Settings中的参数和画布区域的显示均被正确修改。此外，对于Resolution 这项参数，因为其定义为“initial node density for mesh generation”，故也可以通过API mesh.AspacingSTL 来实现该项参数控制

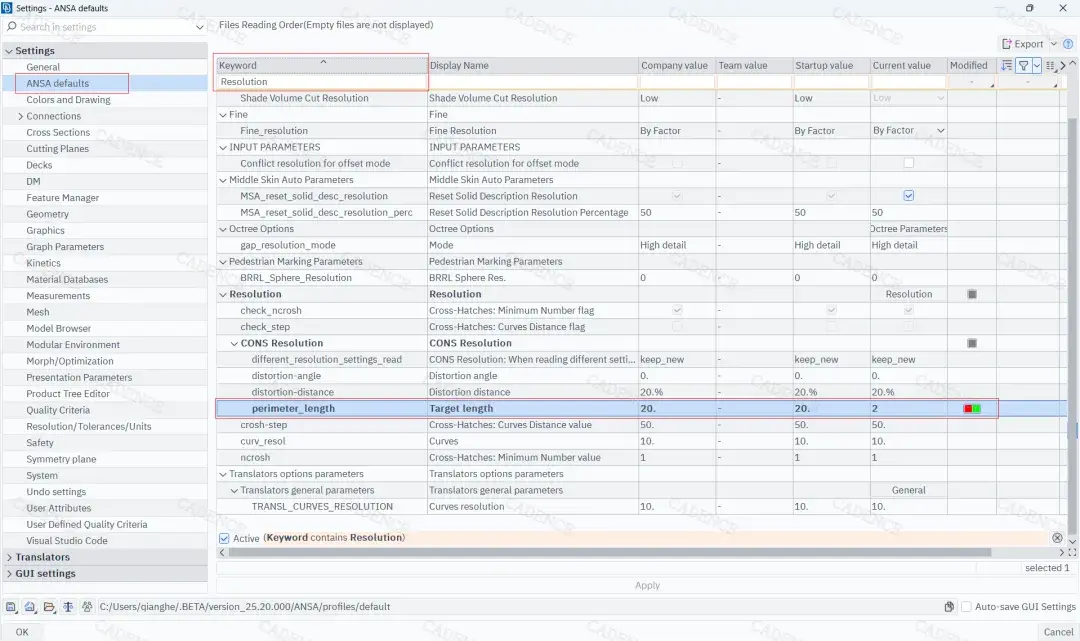

图2 通过ANSA Settings查询Resolution参数所对应的keyword

图3 通过代码调整ANSA Settings中 Resolution参数的代码示例

应用场景 2

通过代码调整API base.Neighb的参数，以检查Parts间的连接关系。

在ANSA中检查Parts之间的连接关系时，除了可以使用Check中的Check Connectivity功能，也可以使用Neighb功能。

以LS-DYNA deck为例，ANSA中的Neighb功能能够基于LS-DYNA的CONTACT_TIED_、CONSTRAINED_NODAL_RIGID_BODY等各关键字，从求解器的角度来检查模型中Parts间的连接关系，从而判断载荷路径是否连续、是否存在鼓励Part或错误连接等。

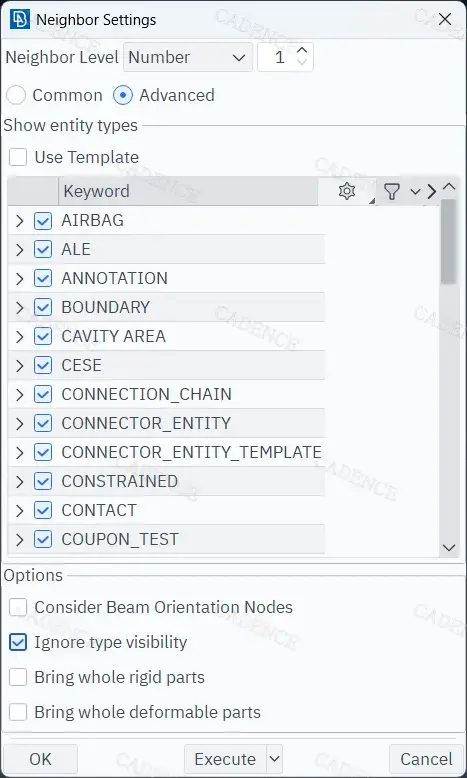

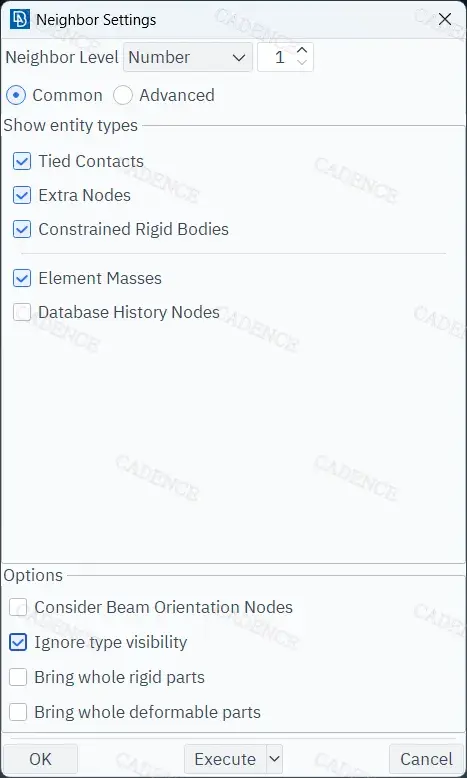

Neighb功能提供了“Common”和“Advanced”两种模式，在被用于检查Parts间的连接关系时，在“Common”模式下一般需要勾选选项“Tied Contacts”和“Ignore type visibility”（图4（a））；在“Advanced”模式下可以进一步控制求解器的关键字等参数（图4（b）），以精准检查模型中Parts之间的连接关系是否正确完成了定义。

当在建模自动化流程中拟使用Neighb功能时，用户或会注意到Neighb功能的API ansa.base.Neighb的argument中只提供了最基本的参数“number_of_steps”，此时，对于Neighb功能中的“Tied Contacts”和“Ignore type visibility”等参数，则需要通过修改ANSA Settings中参数的方式实现控制（图5）。

不仅是对于“Common”模式，对于“Advanced”模式，通过相同的方式给定ANSA Settings中“neighbour_selected_template”和“neighbour_templates”两个keyword的值，也可以实现通过代码以“Advanced”模式的Neighb功能去检查Parts之间的连接关系，对应的keyword的具体数值可通过在Neighb功能的GUI上创建一个template，再去ANSA Settings列表中从查看上述keywords的Current value获得
