ANSA Batch Mesh网格参数设置与优化

特征线处理

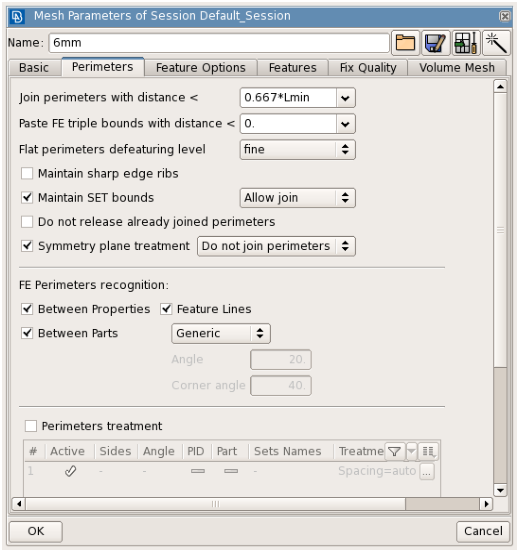

在网格划分过程中，ANSA批量网格Batch Mesh工具可以根据设置的参数，自动Join合并特征线、插入/删除硬点等操作，以得到较好的网格。这可通过Perimeters选项卡实现。

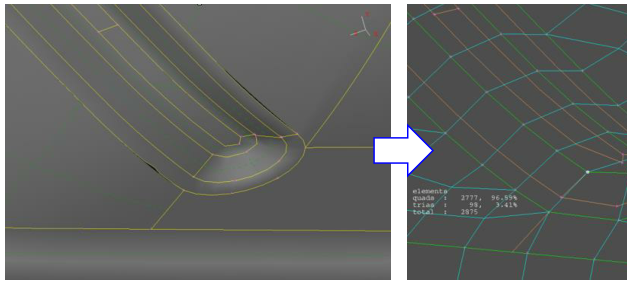

在网格创建过程中，Join perimeters with distance表示特征线之间的距离小于设定值时，将会自动合并。ANSA会根据零件的形状、网格的流向和需要保留的特征，自动决定这两个中的哪一个将被合并取消，如下图所示。

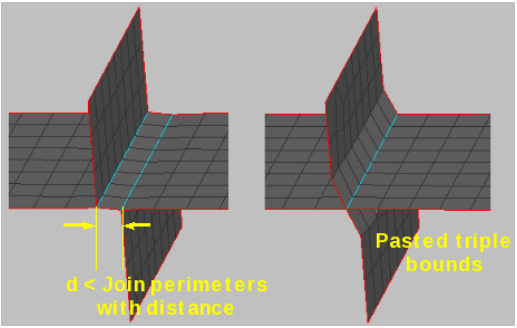

Paste FE triple bounds with distance <.的值表示两个或两个以上多重边界相邻的FE有限元网格，Batch Mesh工具将根据小于此指定的值的网格，批量粘一起，如下图所示。

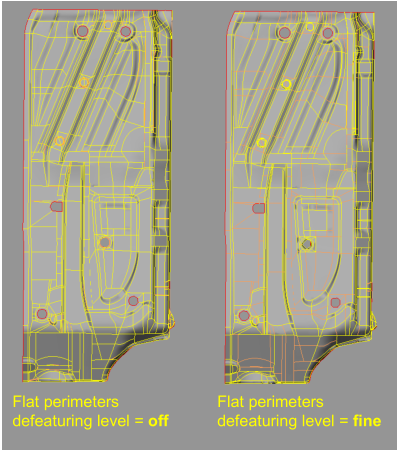

Flat perimeters defeaturing level可设为关闭、特细、精、中、粗糙(off, extra fine, fine, medium 和draft)以便在平面上合并特征线。

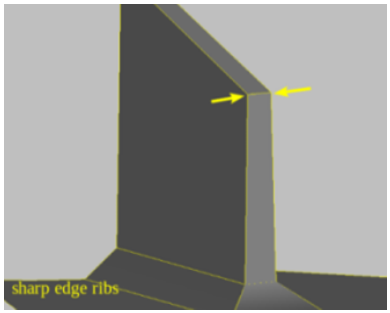

Maintain sharp edge ribs: 此选项将识别尖锐边缘，避免因小于设置的合并特征线长度而在网格批处理过程中被合并。

Maintain SET bounds:用于识别SETS集之间的边界。通过激活这个选项，Batch Mesh批量网格过程中，将保留这些边界单元。Allow join允许合并选项可合并小部分的特征线，避免产生不符合质量标准的单元。Forbid join禁止合并选项会保留所有特性线，而不考虑单元质量是否满足要求。

Symmetry Plane Treatment: 有三种选择:

- Cut Mesh：会沿着对称平面产生节点

- Create Perimeters：将创建一个特征线 在对称平面上切割几何体，当然也在上面创建节点）。

- Do not Join Perimeters：当几何图形已沿对称平面切开时使用。

Do not release already joined perimeters：表示在批处理网格过程中，不在释放已合并的特征线。

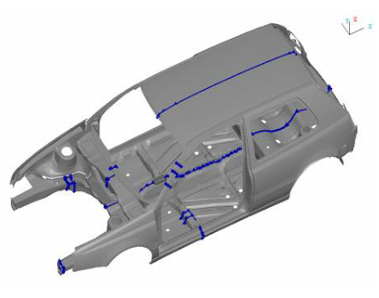

FE perimeters recognition: FE mesh有限元网格没有任何宏区域和特征线。然而，模型中，属性之间，部件之间的边线和特征线在网格重建过程中，可以识别并保存为ANSA数据库中的FE特征线。

其中具有不同的算法用于识别有FE特征线(Generic, Angle, CFD and

STL)。

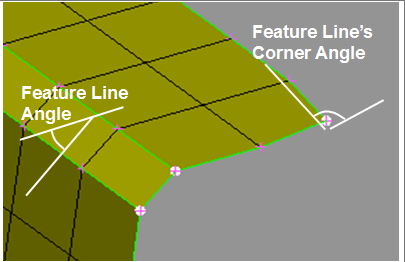

对于Angle角度算法，feature lines angle特征线角度是两个相邻壳单元之间形成的角度。Feature line’s corner angle特征线角角度是两个连续单元边之间形成的角度

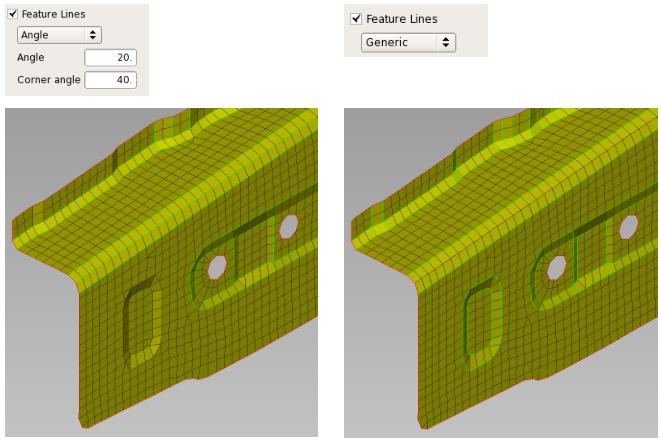

下面说明了使用角度Angle和通用Generic算法进行有限元识别的区别。

Perimeters treatment: 特殊处理可以应用于特定的特征线。处理可以是禁止或强制合并、指定间距、长度、冻结或创建渐变或特定区域。可以使用任何可用的标准(Sides,Angle,PID,Part和Sets Names)过滤删选指定特征线。

各标准的含义如下：

Sides: 公共边的数量。像>这样的表达式也是允许使用

Angle: 两个连续单元之间的角度

PID:指定PID的特征线

Part: 指定Part的特征线

Set Name: 特定集 合中包含的特征线

在默认规则中，它始终是现有规则的最后一个，不能编辑任何标准。因此，此规则适用于不属于任何其他现有规则的所有特征线。

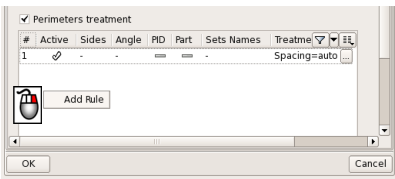

在特征线处理部分的空白区域按鼠标右键，并选择Add Rule添加规则以创建新规则。

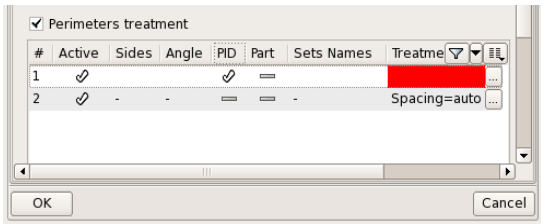

PID和Part列中包含一个符号

，点击它可以切换到符号


和


。


表示遵守标准，


表示不必遵守标准，


表示未启用标准。

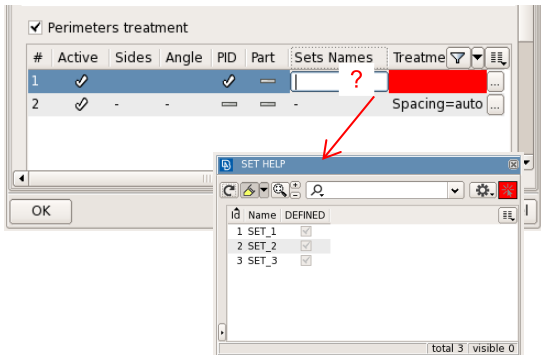

在Sets Names中输入？，进入Set列表.选择包含所需特征线的集 合。

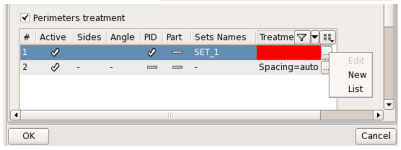

单击，选择New

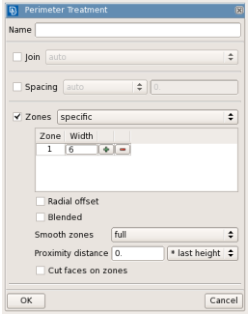

在出现的perimeter treatment窗口中，创建宽度为6的区域。

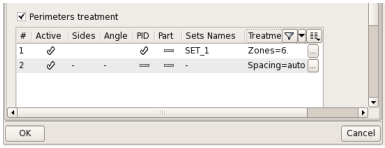

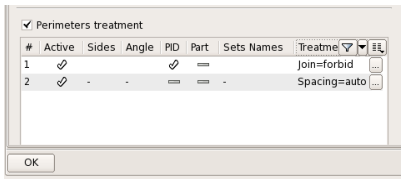

确定后，所选设置出现在相应规则列表中。
