ANSA MORPH功能:参数化模型构建

在进行我们的优化模型前,我们需要对模型进行参数化。今天的案例是宝马的前轨。

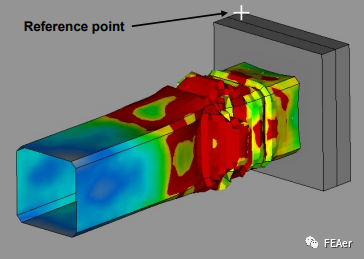

如图,我们要对他表面的凹印的深度,宽度,凹印之间的间距,还有整体的厚度,进行参数化。这些参数会对前轨撞击的加速度和侵入量,以及前轨整体的重量有影响,后续我们要一这些条件为约束进行优化。


今天我们就先讲如何用MORPH功能将模型参数化。


我们先用最小体积来建立一个box把我们的前轨包起来。


接下来我们用这个命令,先选择模型上中间的点,再点击边上绿色的线来切隔这个box.。折后我们重复这个命令,把模型切成下面这个样子。


是不是非常简单呢。

下面我们来参数化。

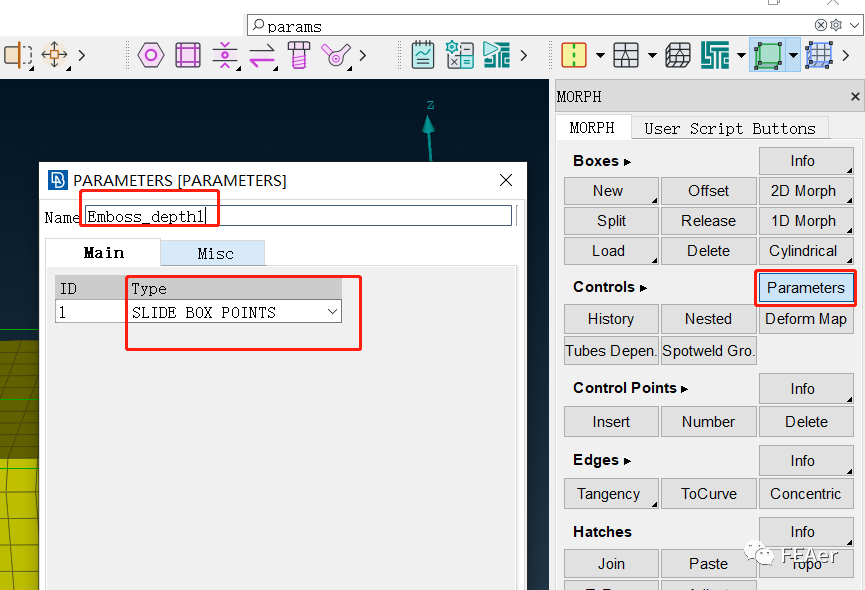

点击这个命令,选择新建一个,类型选择这个滑动。

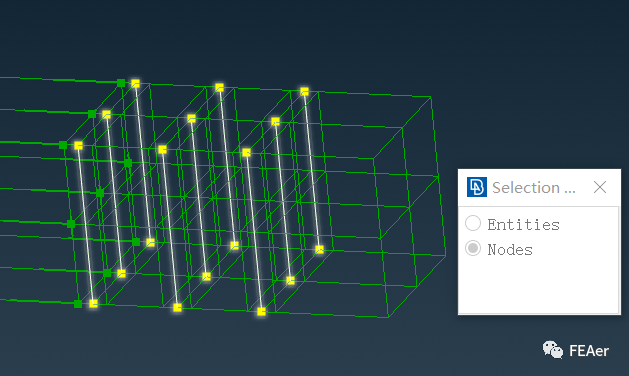

左键选择这些点后,中键确定,左键在选择这些线,最后中键确定,这样我们第一个参数就创建好了。

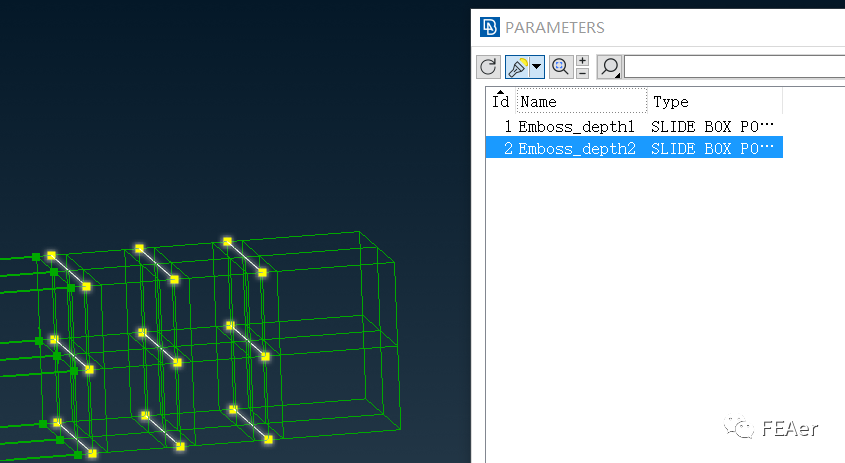

上下的深度变量我们创建完了,同样的方法我们创建左右两侧的深度变量。


接下来我们看看效果

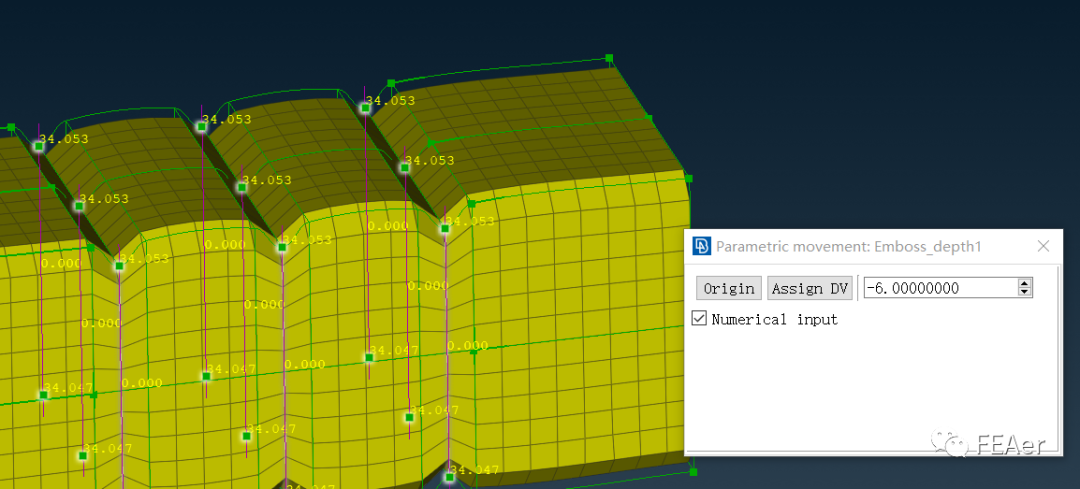

输入-6,我们可以看到我们的凹印产生了。

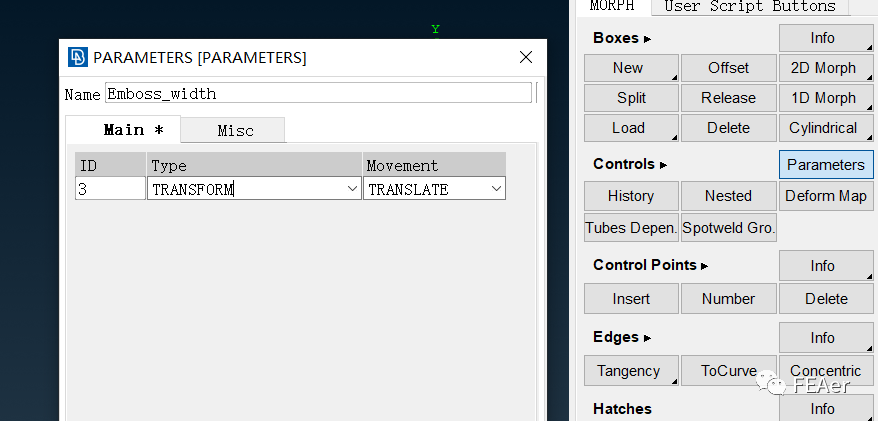

下面我们创建压印的宽度。类型选择如图。


先选择左边一侧的点,方向为x的正向

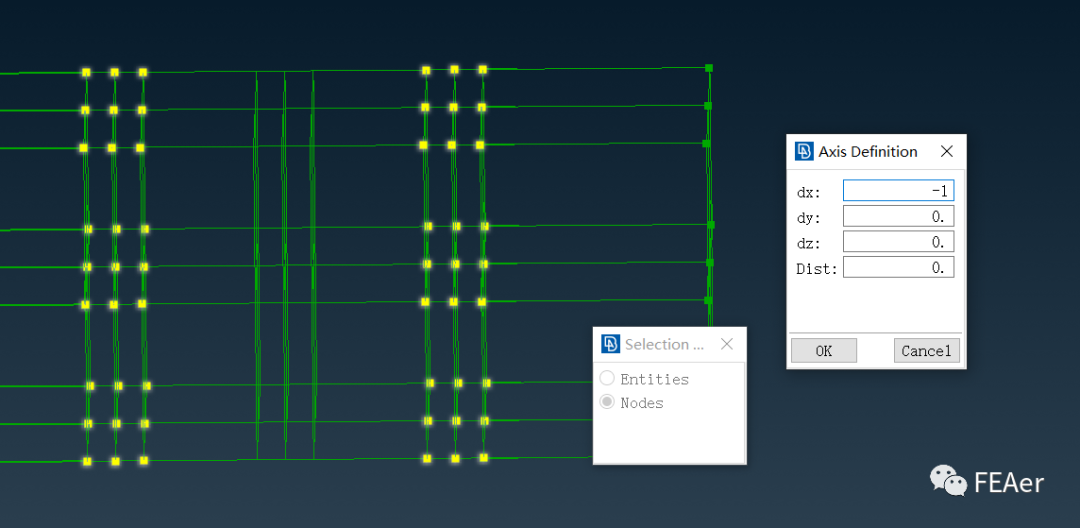

再选择右边一侧的点,方向为x的负向。


下面我们用同样的方法,来建立压印之间的间距的变量。


左边的点为x的正向,右边的点为x的负向。同时我们也不要忘了命名。

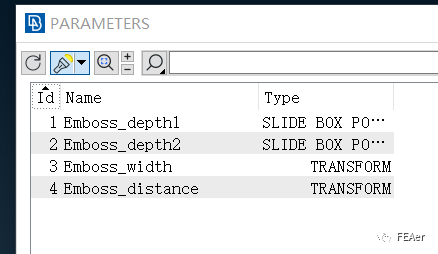

结果我们就是创建了四个变量,下图为变量的动图,可以看到根据数值的变化,模型在发生相应的改变。


今天的教程就到这里,下篇文章我们就来介绍整个优化任务的设置。
