ANSA 15.1.0新功能：六面体网格无辅助面创建

1.问题描述

在ansa老版本中，生成六面体网格时，对模型分块，并添加辅助面作为引导面。ansa15.1.0版本后，增强了体网格MAP算法，可以无需在分块处补面，直接生成六面体网格。


2.案列

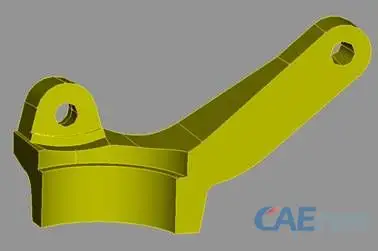

如图所示，为本文解说此功能的整体模型。

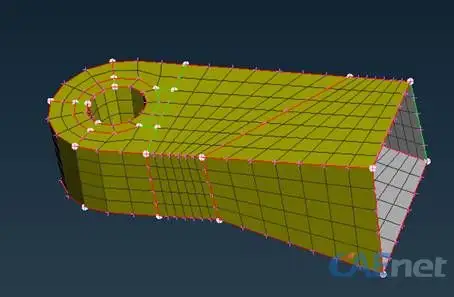

从整体模型中分出下图所示块，并划分面网格，在分割出无需补新面。

如图所示设置主面与从面，系统自动选择引导面，在Map窗口中间，有”Allow changes on round area”及”Respect compatible slave area”，取消这两个选项。

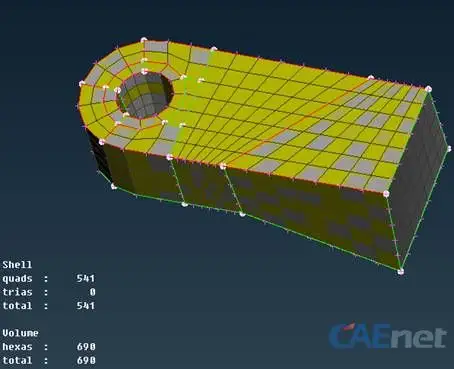

体网格生成如图所示。

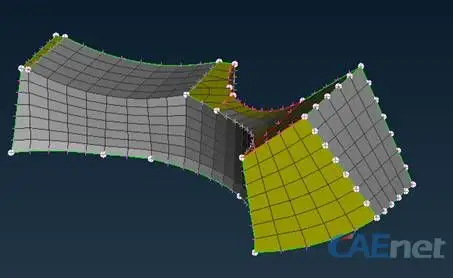

在生成下图所示的体网格时，选择主面时，除正常选择外，需要选择与其它块连接处的体面，如图所示。

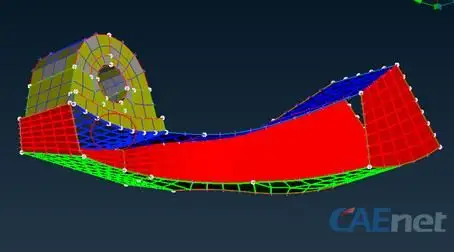

生成的体网格。
