25行APDL命令速成：小球六面体网格划分实例

谈到有限元模型网格划分，多数 CAE 工程师首先会想到 HyperMesh、ANSA、ICEM 等专业前处理软件。不可否认，这些专业前处理软件相对 ANSYS Mechanical APDL（以下简称 ANSYS MAPDL ），在几何接口、特征清理、网格划分控制等方面具备较大的优势。

然而，对于一些较为规则的几何实体，适当进行切分和网格控制，利用 ANSYS MAPDL 我们仍然可以快速划分出高质量的网格。

小球模型在 CAE 工程分析中有着许多应用场景，如流固耦合分析中小球入水、手机屏幕落球冲击、金属表现侵蚀等。另一方面，小球的网格质量，可能会影响到求解收敛性或是求解时间。

小球的几何建模非常简单，但要划分非常规则的网格，对很多朋友来说也许并不是那么容易。有朋友说用 ICEM 很好实现，但是，会不会有种牛刀杀鸡的感觉呢？

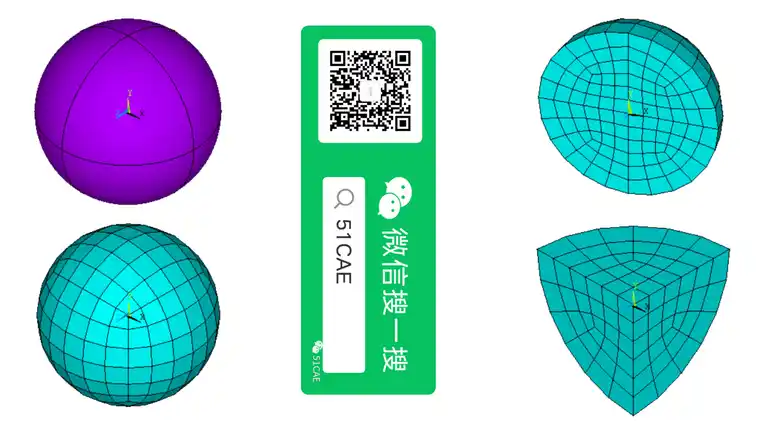

下面以实心小球为例，作者编写了 25 行 APDL 命令流，来实现小球几何建模、几何剖分、单元定义、网格控制与划分的完整过程，最终生成规则的六面体网格，附上一张网格效果图供各位读者朋友赏阅。
