ANSA Wrap隐藏功能深度解析，快速生成轻量化仿真模型省时省力

在一些情况下，工程师仅需保留部件的整体打开轮廓，而非密布的肋条、小孔等非关键细节。ANSA 的 Wrap 功能常被视作水密模型构建利器，却鲜少被挖掘其模型简化潜力。借助参数调控，Wrap 可快速包裹出精细模型的大致轮廓，快速生成轻量化模型，大幅缩减网格规模与计算耗时，为高效仿真提供了便捷的解决方案。

1. 功能及参数介绍

在ANSA v25版本中可以在Surface Mesh中找到Wrap，其中有两个选项：Variable Length/ Constant Length。以往用户使用Variable Length比较多，本文将着重介绍Constant Length。

图1 Wrap Function

点击Constant Length之后，以下窗口会弹出：

图2 Constant Wrap Octree

用户需要在Contents处放入需要处理的模型，以下面模型为例：

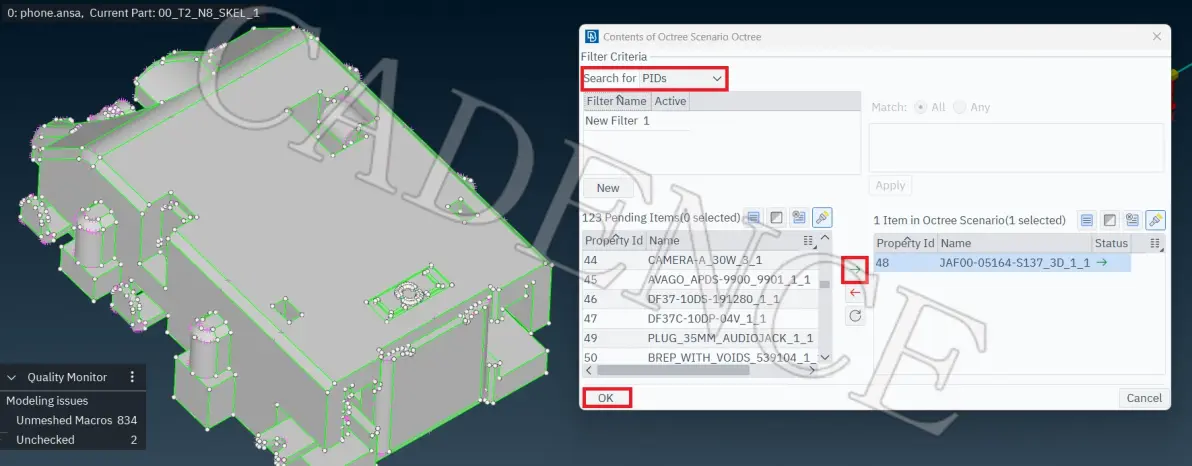

图3 选择部件进行简化

在用户双击了Contents下方的‘0‘后，上图的窗口就会弹出。

用户可以通过PID/PART/GROUP对模型进行筛选，选择需要的部件后，点击绿色箭头将部件放入右侧，再点击OK即可。

接着，双击Parameters下方的‘Untitled’，下图的窗口就会弹出：

图4 参数设置1

Target length：设置包面单元的尺寸。

Coordinate system：设置包面单元的坐标系。

在’Mesh’的选项卡下：

图5 参数设置2

Shell type：设置包面的网格类型，支持Trias和Quads。

Wrap mode：设置包面的方式，如下图：

图6 Wrap mode

Offset Wrap Factor：设置是否要偏置包面。

Property assignment：设置包面的Property。

2. 功能效果展示

以示例模型为例，将Target length 调整为0.5；Shell type调整为Quads，其他保持默认不变，运行效果如下：

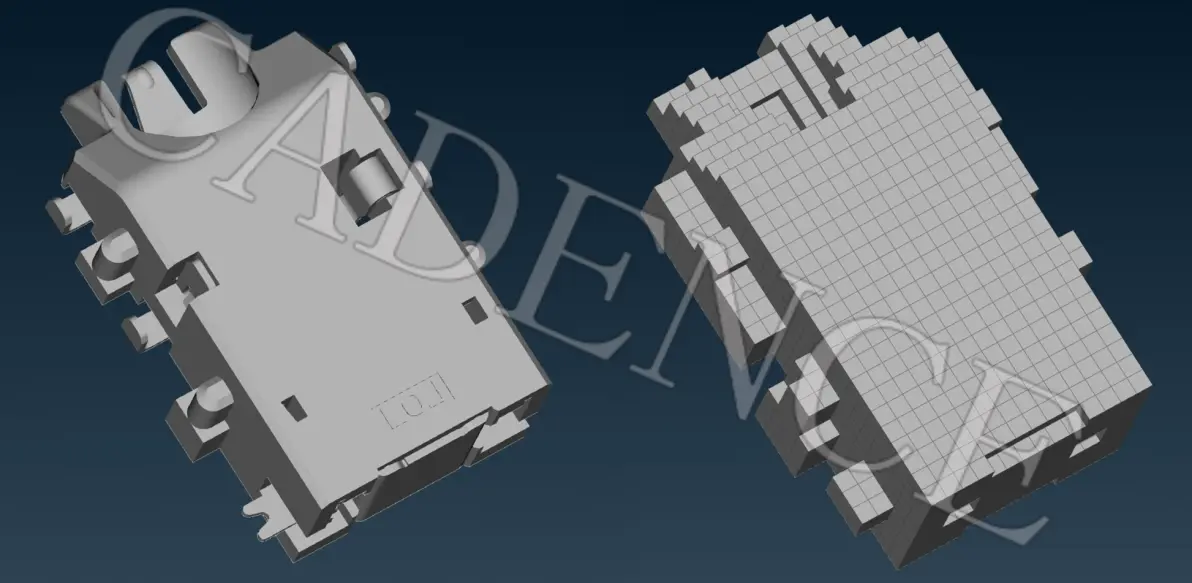

图 7 包面简化效果

可以看到一些非常小的圆角/孔/LOG都被自动忽略，以及其他难处理的特征都被简化成了近似的方块。

总结

本文介绍了在ANSA V25中如何通过Wrap Constants Length进行模型简化，通过此功能可以快速地自动忽略模型上的细小特征，并且生成表面网格，大幅减少处理模型的时间。

END

作者 | 王粤

Cadence CAE 工程师
