【概述】

Bulkhead工具可以快速生成由壳单元组成的隔板，对于部分区域进行加固。该工具支持在一个或两个部件之间生成不同截面类型的隔板。在工具内，可对于隔板的方向、厚度、与部件之间的距离、法兰边宽度等参数进行修改，该工具支持生成DFM参数供我们对隔板的位置进行调整，也支持在法兰边上生成胶线或是焊缝。

本文将介绍Bulkhead工具的使用，并使用在前纵梁之间创建加强隔板的案例进行展示。

 用户可以点击Plugins > Bulkhead tool打开Bulkhead工具。

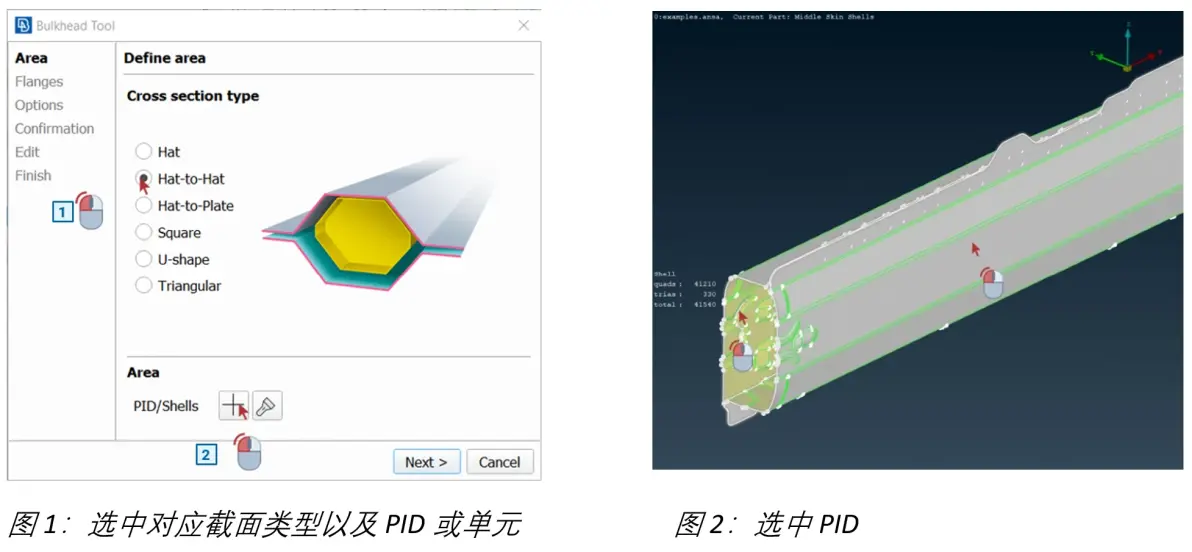

在选择正确的横截面类型后，点击‘+’，选择部件，隔板将在选中的PID或是单元之间生成。

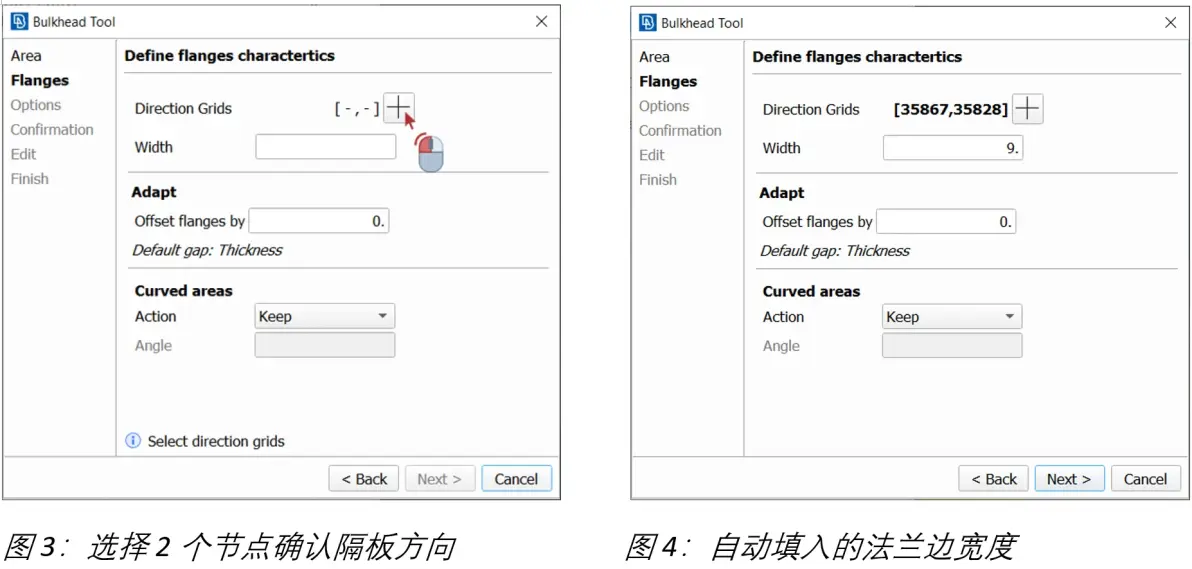

进入到下一步后我们需要确认隔板的位置以及方向，点击‘+’，选择两个节点，第一个选择的节点将确定隔板主面的位置，第二个选择的节点将确定法兰边的方向，选择完成后，两个节点之间的距离将作为法兰边的宽度自动填入。

在offset flanges 这里可以填入一个偏置距离，这个偏执距离就是生成的隔板和之前所选中的PID或单元之间的距离，默认的值为PID厚度之和的一半。

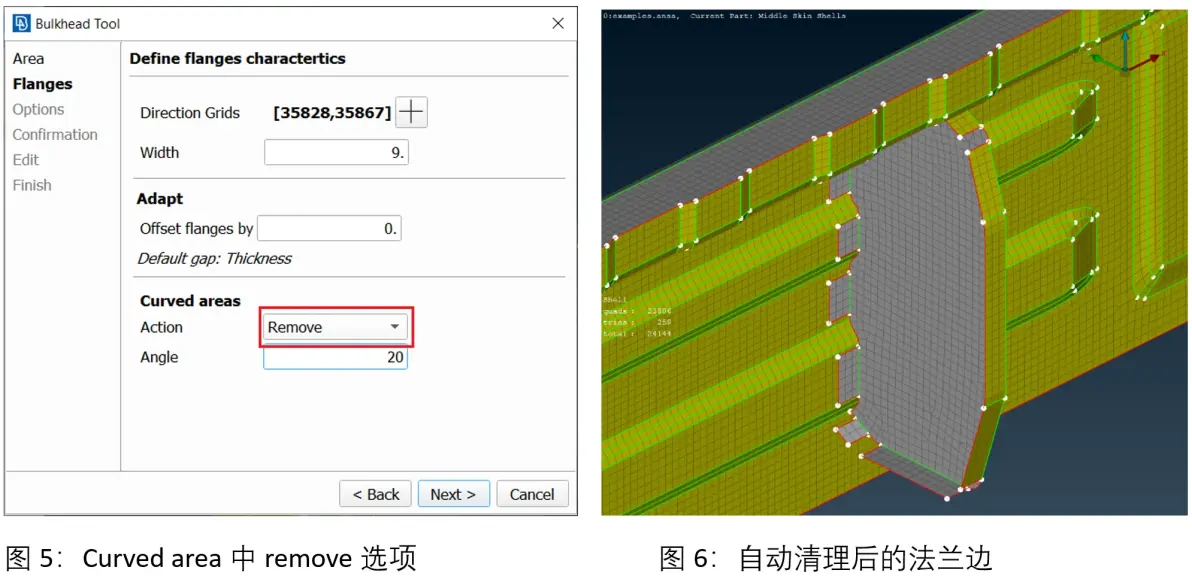

在Curved areas中，默认为Keep，不对法兰边做任何的修改。考虑到由于制造的因素，法兰边上的部分区域无法被制造出来，需要将这些区域清理掉，用户可选择Remove选项自动清理隔板的法兰边区域，当单元之间的角度大于我们设定的值时这些单元将会被清理掉。

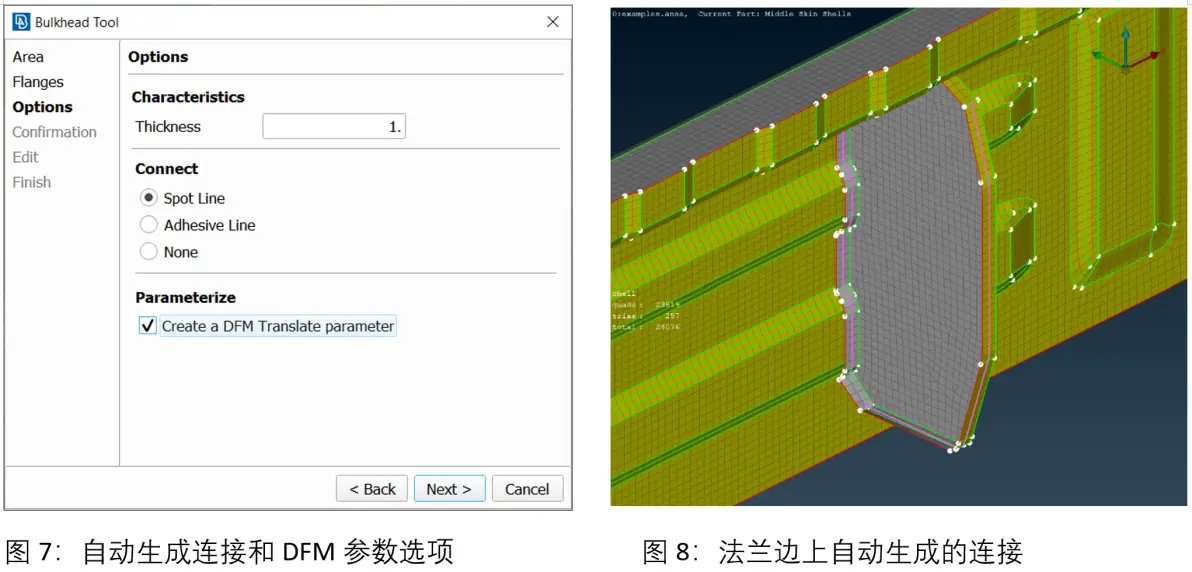

在下一步中可以设定隔板的厚度，厚度的值将赋予给隔板的PID，可以选择是否需要生成胶线或是焊缝，连接线将沿着法兰边生成，用户也可以选择生成DFM参数，后续可以调整隔板的位置。

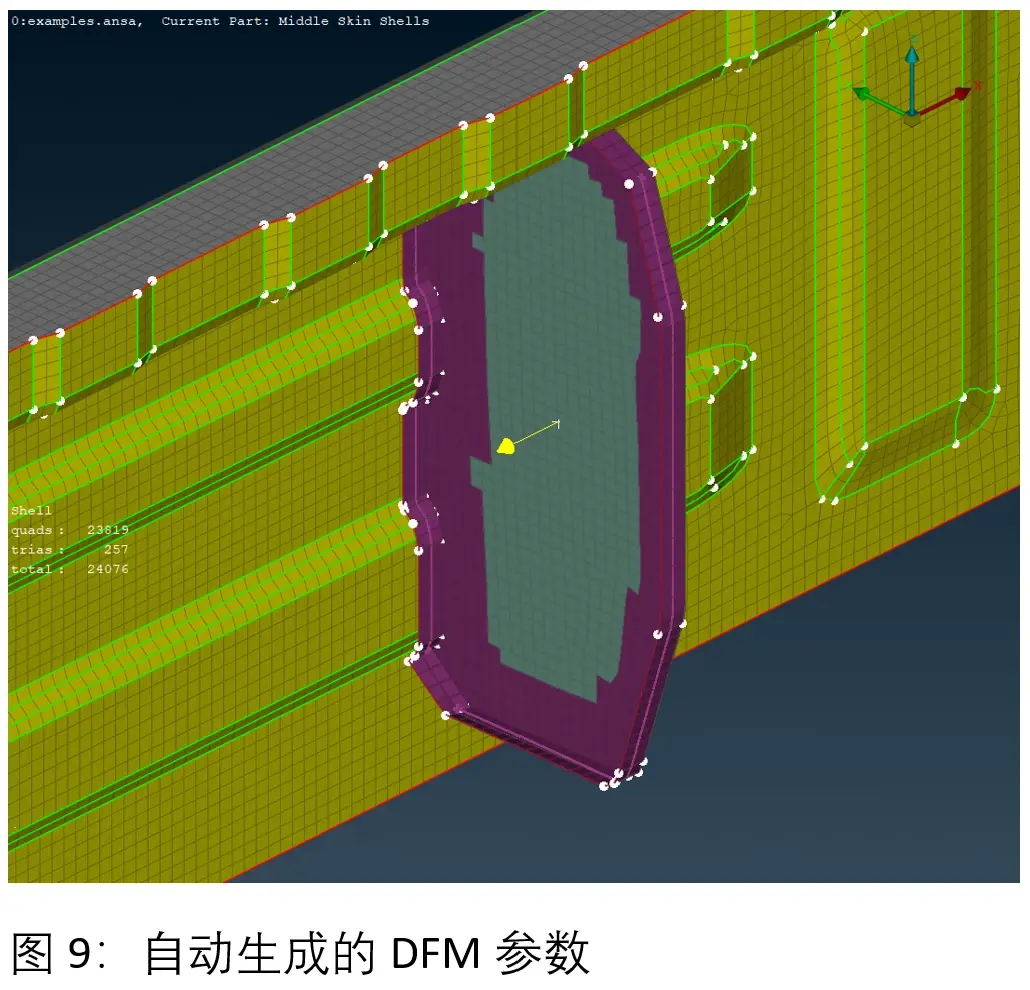

打开自动生成的DFM参数后可以发现，该工具使用的是Translate的直接变形的类型，用户可以对于隔板的位置在工具中通过选中两个节点确定的方向上进行平移调整，由于自动添加的Planar和Flanges约束，在移动的过程中，确保了隔板的主面为一个平面以及隔板与所选PID不发生穿透。

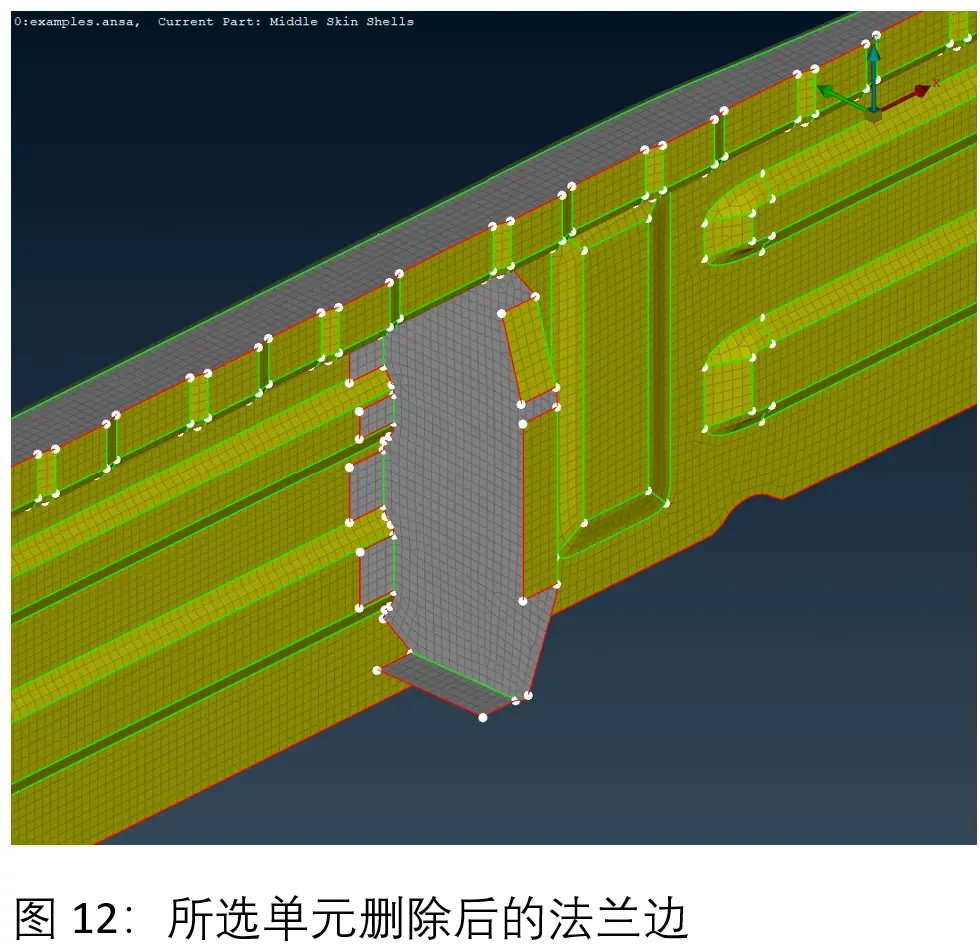

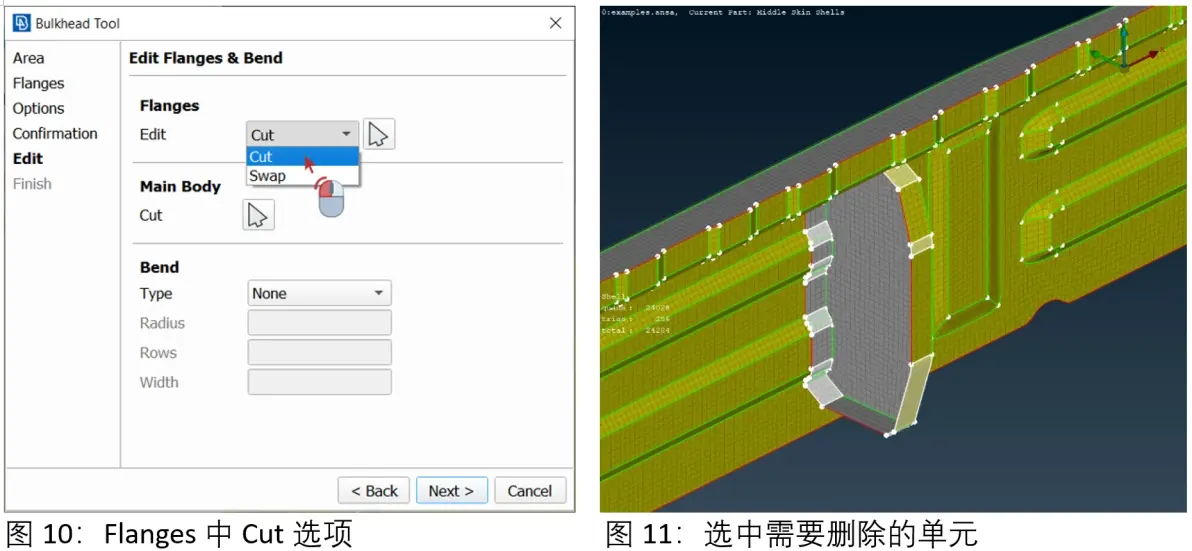

在对于之前设定完的参数进行确认之后，在下一步用户可以对于隔板的法兰边或是主板进行编辑，在Cut选项下，在选中需要清理的单元后，中键确认，这些单元将被移除。

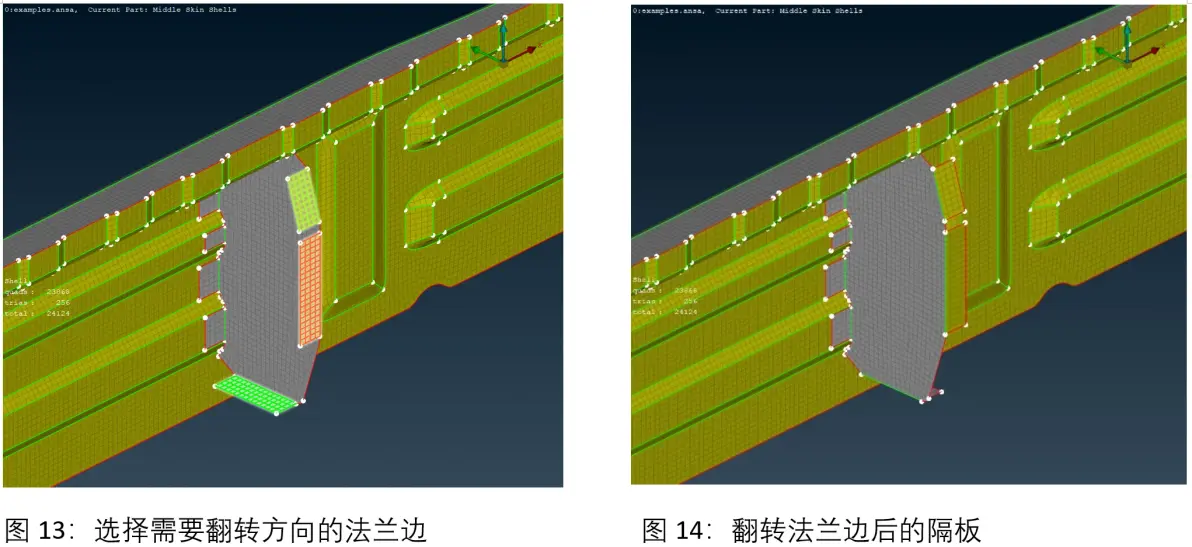

在Swap选项下，可对于法兰边的方向进行翻转。

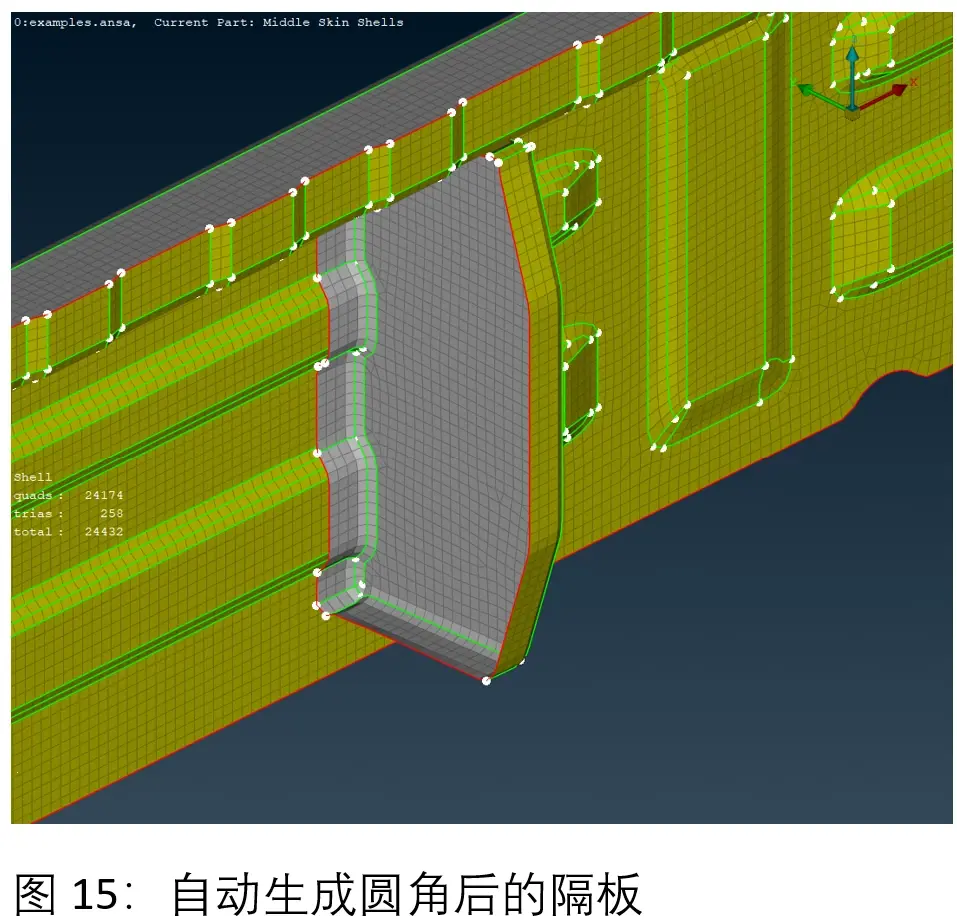

在Bend一栏中可以选择生成圆角或是倒角，在输入对应的参数后，对应的圆角或是倒角将自动生成，在确认后点击Finish，完成隔板的生成。

END

作者 | 吴正祺

BETA CAE 工程师
