1. 创建连接单元【FE Representation】

为了表示不同的点焊的类型，本教程创建了各种类型的点焊连接。它们分为与网格相关的连接和与网格无关的连接。

1.1  与网格不相关的连接

此连接为在不更改周围壳单元的前提下，创建的独立于网格的连接。它们通常通过接触或刚性梁单元连接到网格。连接单元【FE Representation】的创建是通过生成功能【Realize】来实现的。

打开连接管理器，激活连接选择助手， 按Select按钮以在连接管理器中添加连接，点击中键确认。如果没有特定选择Connection，则所有的Connection都会被加载。

弹出的连接管理器将显示已加载的连接，选择RBE3-HEXA-RBE3的FE Representation，然后点击“Realize”按钮。

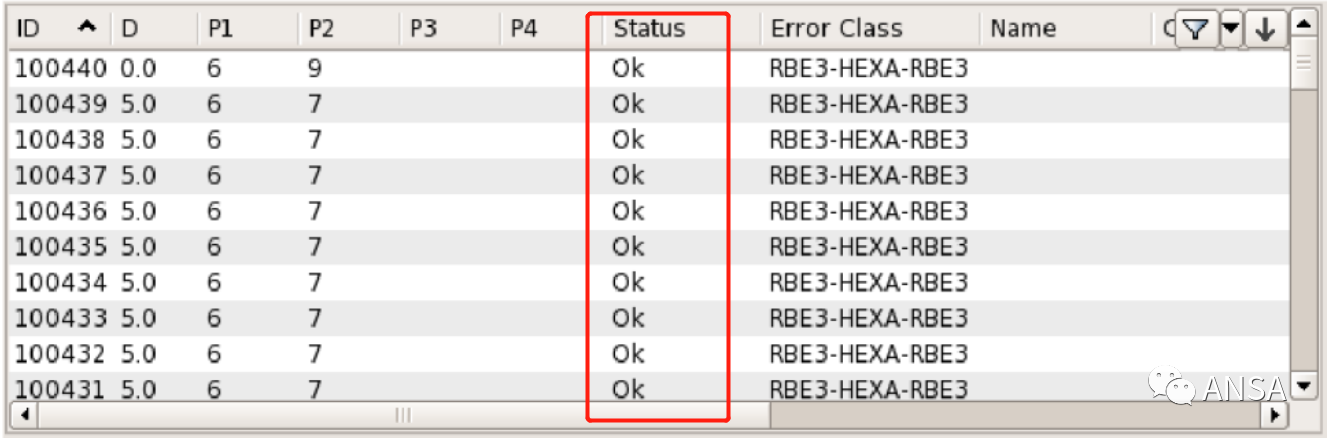

现在，所有连接都被用来生成了连接单元，它们的状态都变成 “OK”。如下图所示。

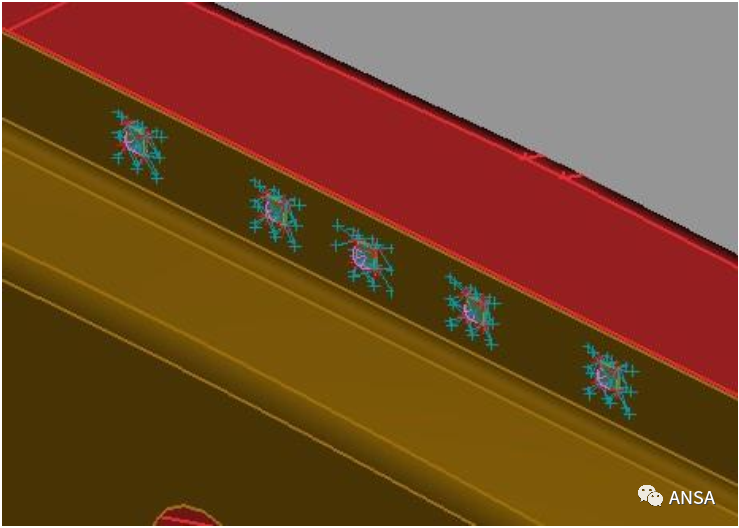

同时，新生成的RBE3-HEXA-RBE3类型的焊点图下图所示。

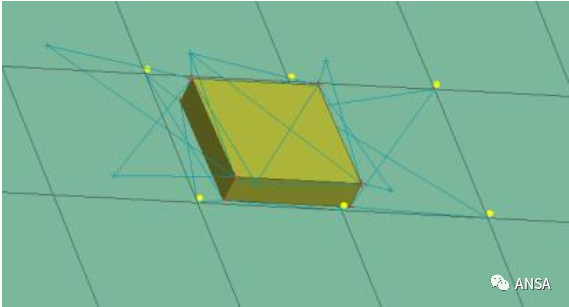

这种RBE3-HEXA-RBE3类型的连接单元表现为一个六面体单元，两边的节点通过RBE3与各自的Shell的节点连接，如下图所示，这种连接单元生成后不会改变原来Shell的网格，因此称为与网格无关的连接，即网格独立的连接。

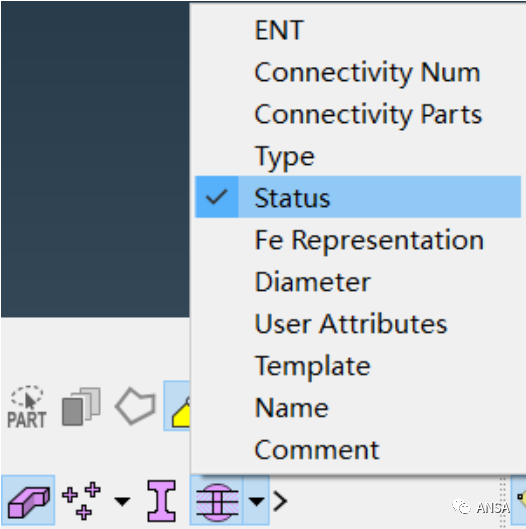

我们将连接的显示模式更改为状态模式【Status】，如下所示。

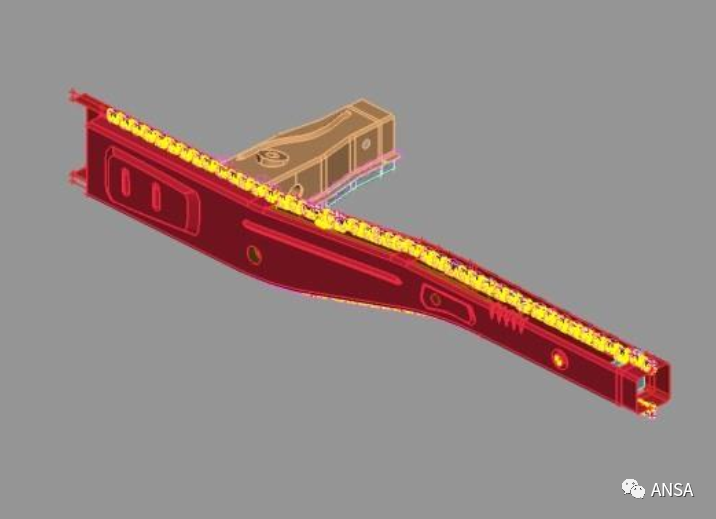

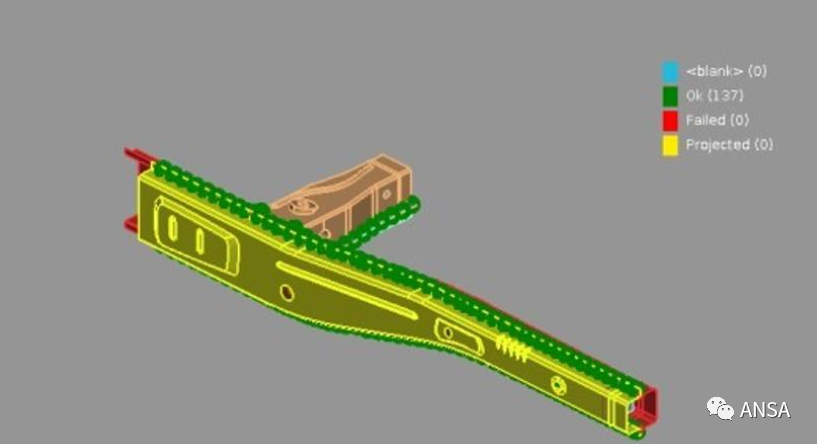

然后所有的连接的状态会以颜色来区分，区分的标准是连接是否已正确生成连接单元，如下图所示。可以看出，我们的所有Connection都已经生成连接单元。

4.2.  与网格相关的连接

创建与网格无关网格的连接后，这里继续介绍下如何创建依赖于网格的连接。

现在ID为5和9的零件之间创建CBEAM类型的连接单元。

打开连接管理器，激活连接选择助理。为了覆盖到更多的功能教学，这里选择高级过滤器【advanced filter】。

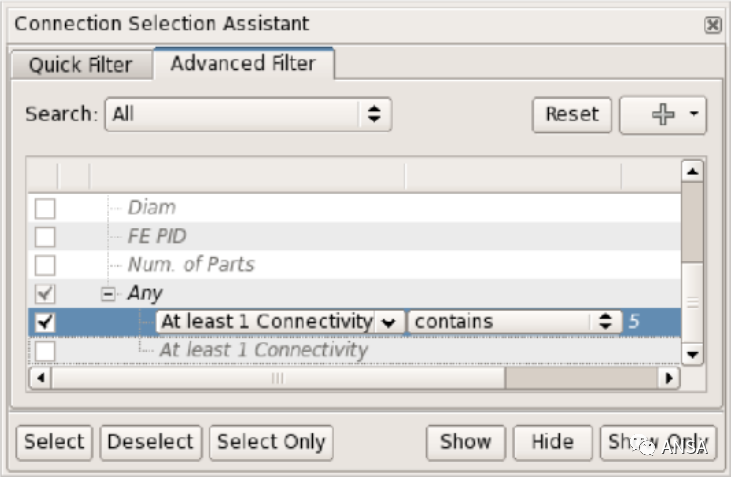

选中Any，选择Connectivity > Contains > 5，然后按【select】，并点击中键确认。

然后，所有具有ID为5的零件的连接将会出现在连接管理器中。

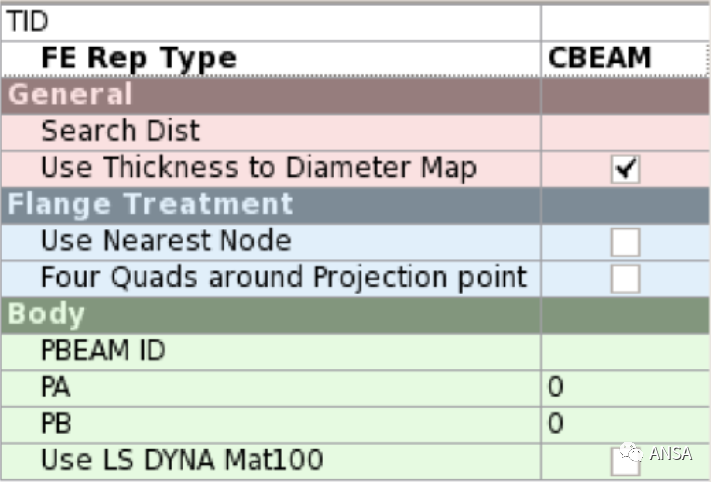

然后，点击【erase FE】删除RBE3-EXA-RBE3的连接单元，将FE representation类型更改为【BEAM】，可以看出，连接管理器中的参数也会根据所选的FE representation类型进行更改。

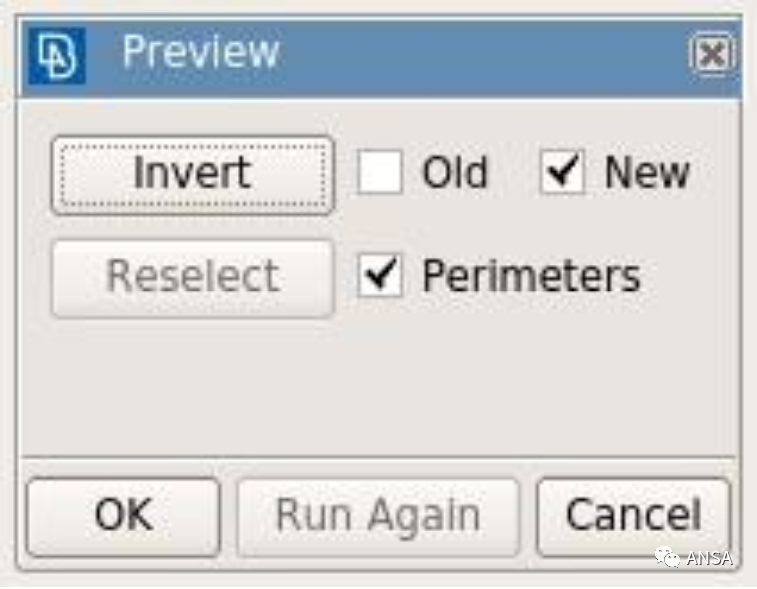

点击【Realize】生成新的连接单元，由于这些连接现在依赖于网格，因此对网格应用了重建【Reconstruct】功能，并出现一个带有更改预览的窗口，如下所示。

点击OK继续，新生成的连接单元如下所示。

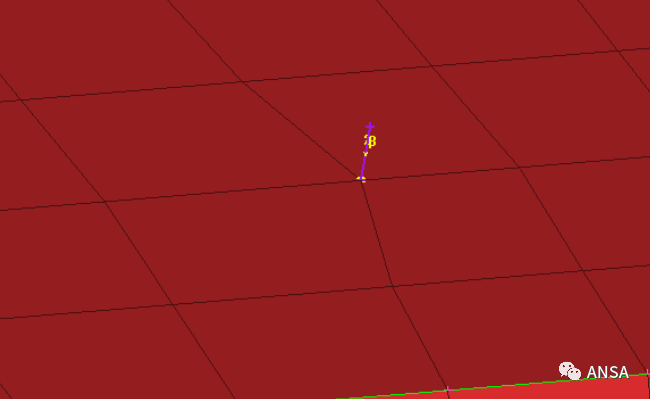

对连接单元进行放大，查看新的连接单元。

可以看出这种新的连接单元由一根BEAM单元将两侧的节点进行了连接，由于是连接网格，所以周围的网格被进行了修改【Reconstruct】，因此成这种连接方式为与网格有关的连接，即网格依赖的连接。

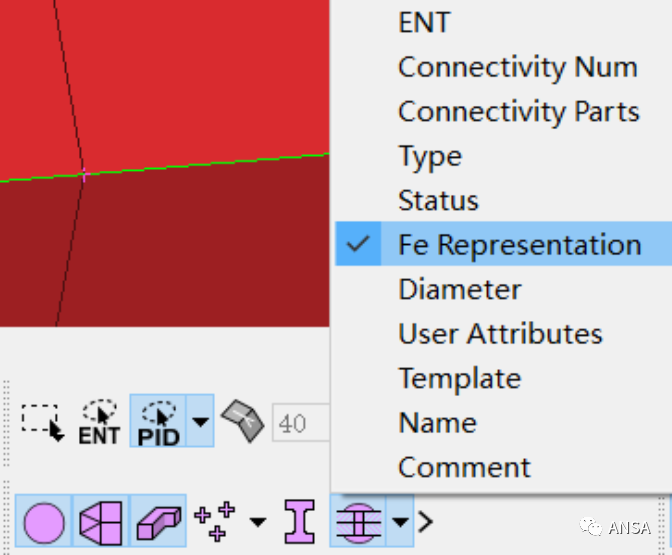

现在点击【ALL】选项查看所有的内容，并将连接的显示模式切换为【FE Representation】。如下所示。

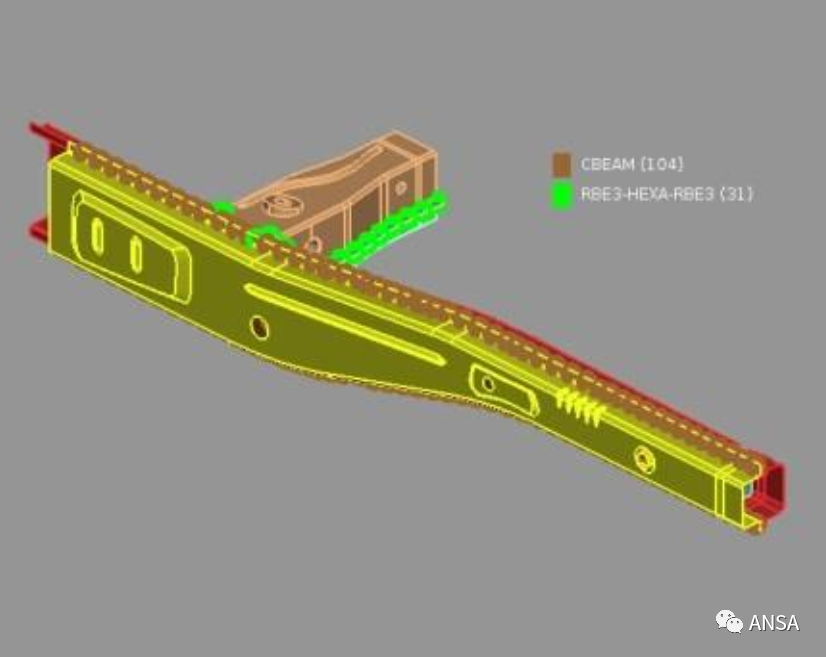

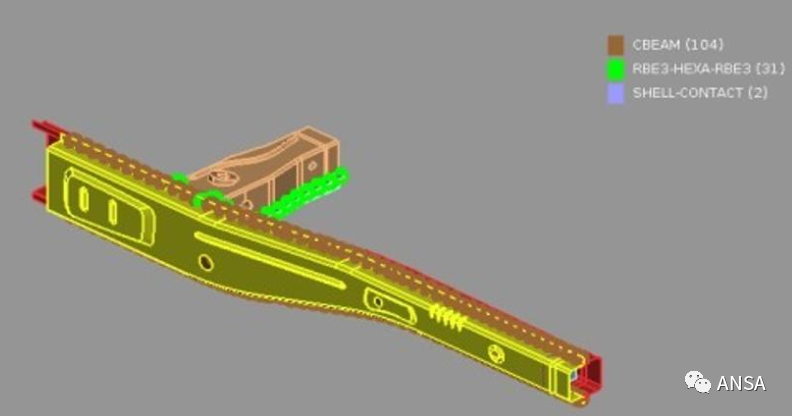

此时连接单元以连接单元的类型进行颜**分，显示如下，目前模型中包含两种类型的连接单元，一种是RBE3-HEXA-RBE3，一种是CBEAM。

2.  连续性检查

连接创建完成后，该运行连接检查了【此处指零件的连续性检查】。

连通性检查可帮助用户识别模型中未连接的零件，如果存在则将其显示在屏幕上。

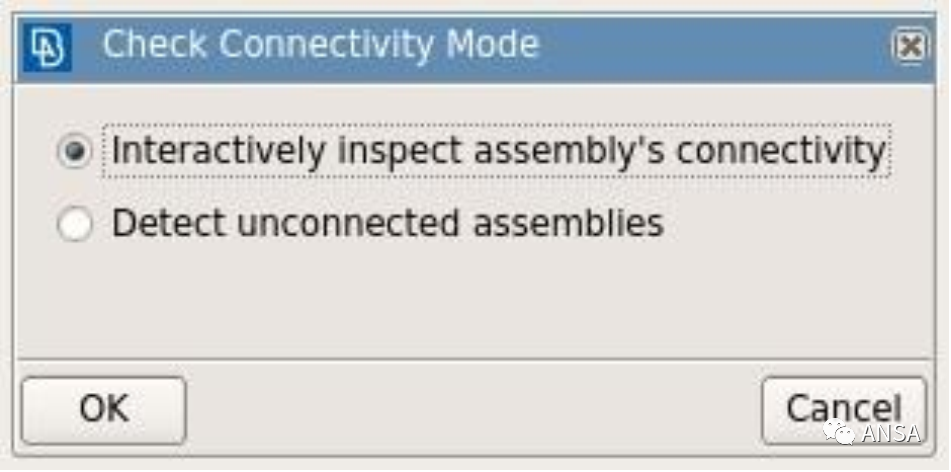

从工具栏中激活Check> Connectivity，然后从模型上的可见图中选择任意一个单元。然后模型连续性检查模式窗口出现【Check Connectivity Mode】，如下图所示。

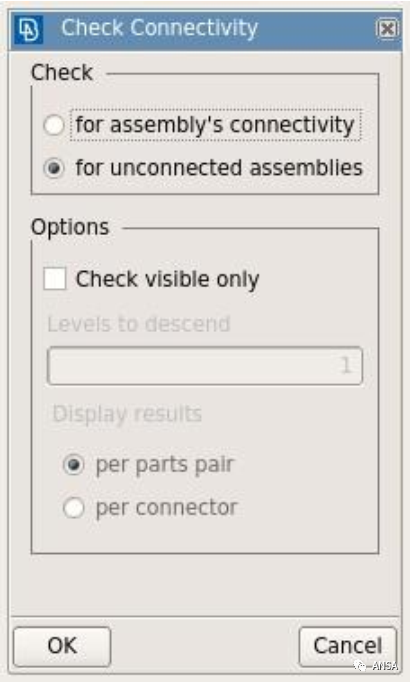

选择【Interactively inspectassembly’s connectivity】并点击‘OK’继续。在出现的【Check Connectivity】窗口中选择【for unconnected assemblies】，及显示没有与选择的那个单元连接起来的零件，点击OK确定。

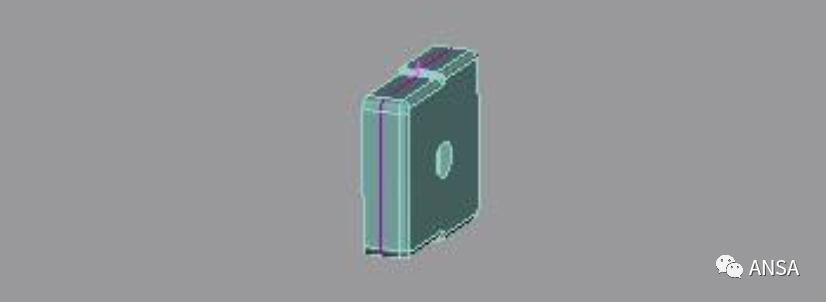

模型中将出现如下的零件，即该零件还没有和剩余的模型装配起来。

3. 处理线连接

3.1.  创建线连接

此处将为此零件创建的连接类型为焊缝【Seamline】。具体为在零件的每一侧创建一条线，该线将代表焊缝连接。

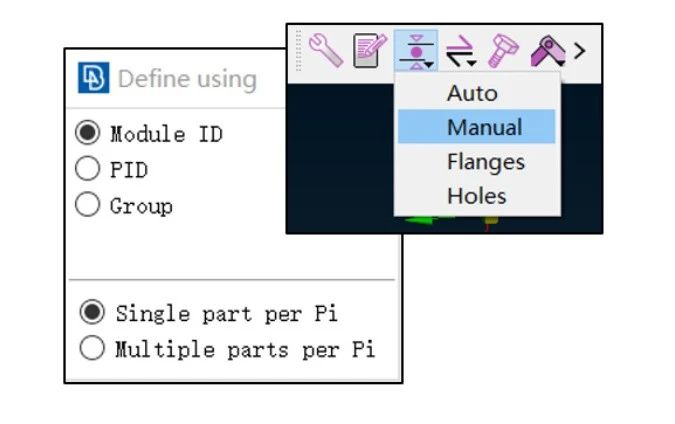

我们选择用手动的方式创建焊接线。操作如下所示。

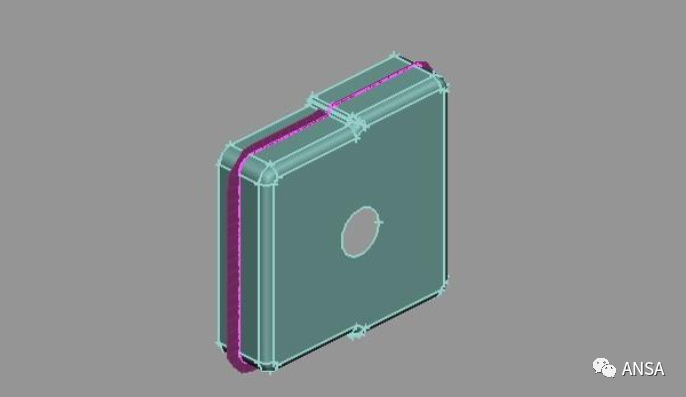

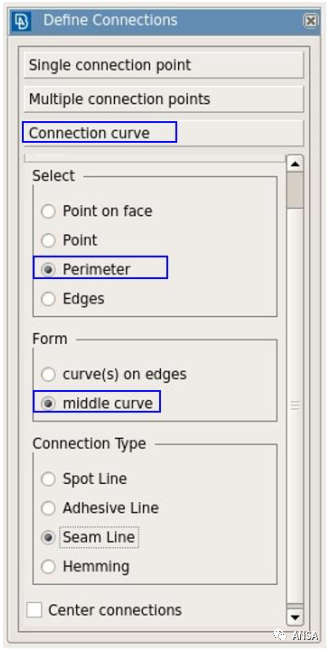

选择未连接的部分, 用鼠标中键确认，然后出现【Define Connection】窗口。找到【Connection Curve】选项卡，然后选择从【Perimeter】和中间曲线【middle curve】来创建焊接线，如下图所示。

注意：

在【DefineConnection】窗口中也可以定义其他类型的连接如焊点、螺栓、焊缝、包边等。

3.2.  生成焊缝

打开连接管理器，激活连接选择助手。使用过滤器，【connection type】为【Seam Line】，然后点击【select】，将这两个连接被加载到连接管理器。

从菜单中选择Connectivity >Auto-Connect选项。在Auto Edit Parameters窗口中，激活【Clear Connectivity】选项以在连接中添加零件。

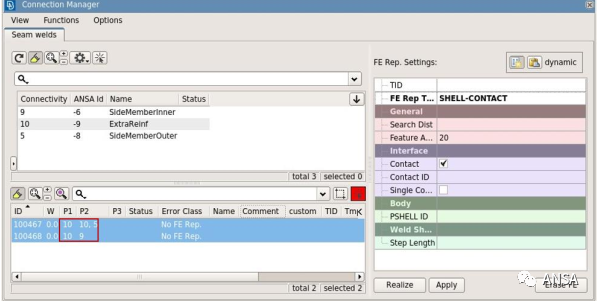

然后在如下图所示的图像标记字段中删除零件10，仅保留零件5。

在上图中，继续设置连接单元的类型为【Shell Contact】然后点击【Realize】确认。新生成的连接单元为接触类型的壳单元，壳单元通过点-面接触连接到两侧的零件上，结果应该如下图所示。

4.  结论

最后，通过检查可以看出所有零件都已连接。

7.1.  可视性选项

用户可以根据连接的某些状态可视化模型的所有连接。如：

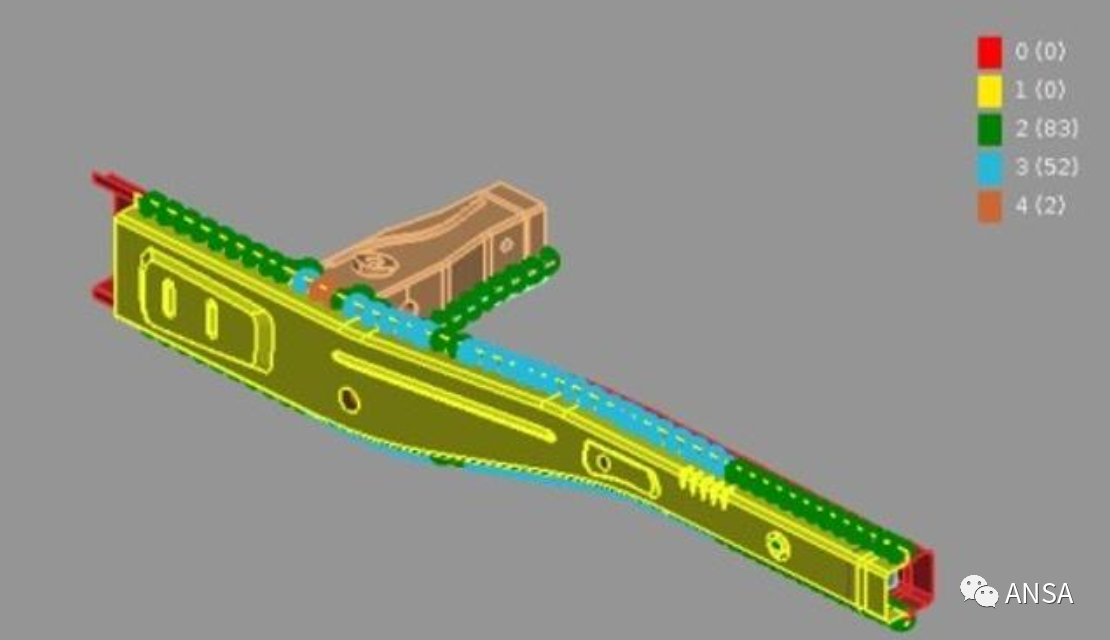

根据每个Connection连接多少零件来显示：

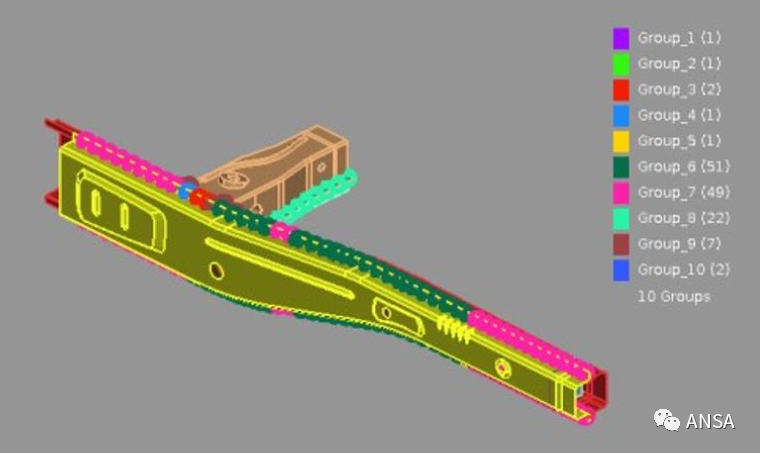

根据每个Connection连接零件是否一样来分组：

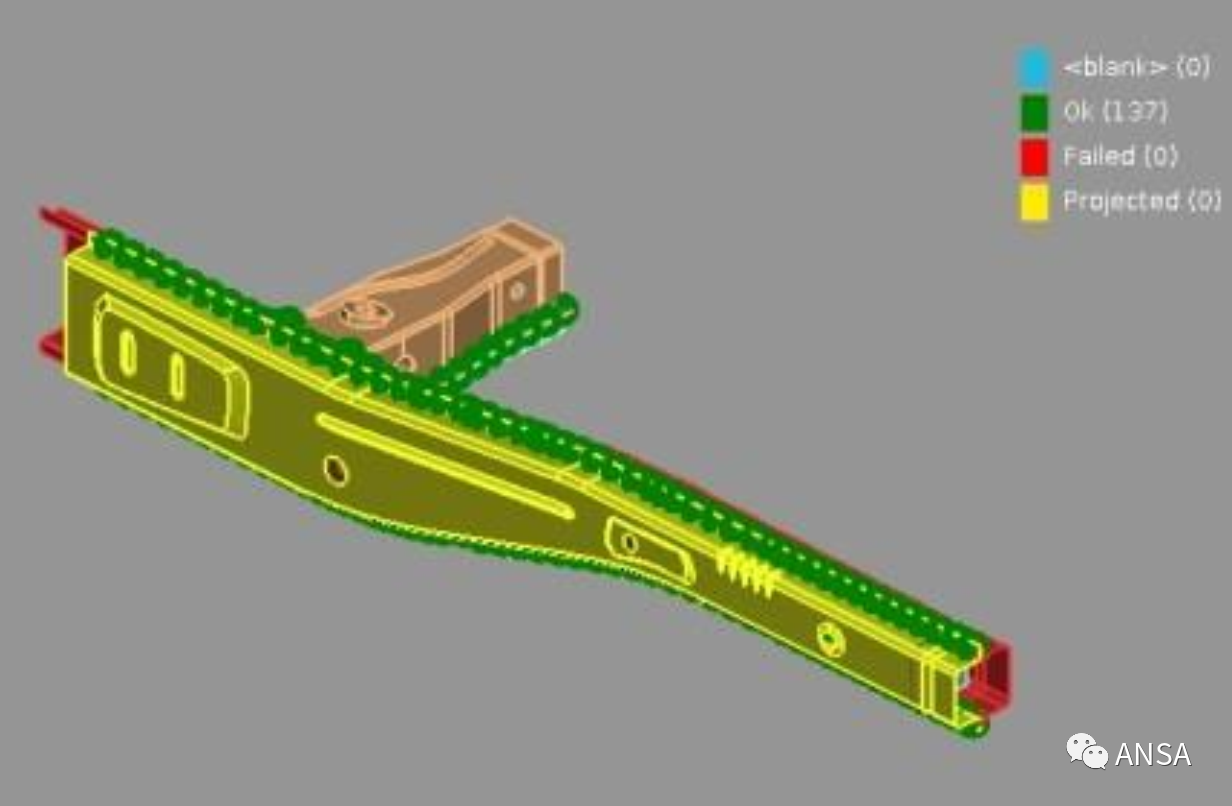

按照每个Connection连接是否生成连接单元来区分：

按照每个Connection生成的连接单元的类型来区分：

灵活应用这些对连接的各种分类检查，可帮助我们快速发现错误的连接并进行更正，这对于存在大量连接的模型的管理有极大帮助。是车身搭建工程师们非常喜欢的功能。
