NSA DM装配件:实现层级化管理策略

ANSA DM是一个集中的数据管理系统,主要以结构化和层次化的方式收集和存储在车辆模型开发过程中的所有设计数据,并通过流线型修改模型数据、简便地共享公共数据以及为基本求解设置的分析提供资料库接口等方式,确保数据更加有效地应用于整个项目中。



ANSA DM数据管理包括:

1.装配/零件数据:零部件和子组件在ANSA文件的几何表示;

2.辅助部件管理:假人,障碍,辅助元件所必须的分析;

3.库单元管理:各种连接形式单元;

4.文本文件:焊点文件,材料文件及包含文件;

5.过程模板:各种求解器模板式流程;



本文将为大家介绍在装配/零件数据管理时如何进行根目录及装配件层级化的设置。

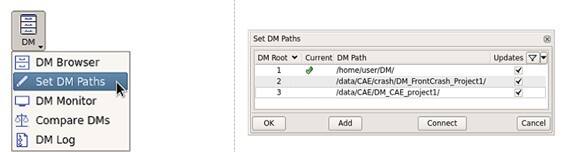

首先在你电脑的预想位置创建目录,比如DM_TEST。然后,启动ANSA后,可以通过Containers>DM>Set DM Paths,点击ADD来设置存储路径。这个窗口可以设置多个根目录,但是每次只能有一个为当前使用目录,可从根目录选项中设置自己想要的当前目录,或者点击右键选择选项进行相应的编辑或删除操作。


请输入图片描述(可选)

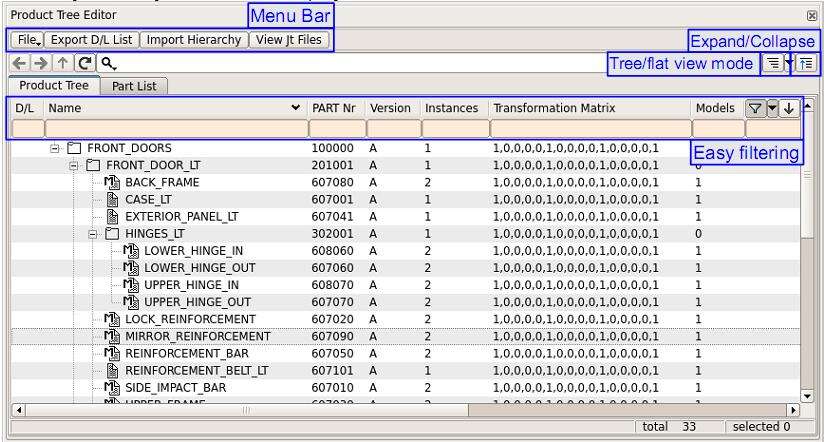

通过Windows>User Script Buttons操作使脚本功能可见,并且点击相应按钮执行ReadProductDefinition功能。文件管理随之出现,选择所需要的.xml文件,就会出现如图所示的文件结构编辑树,这里展示了装配零件的连接及装配信息。


在这一窗口中,PART Nr, Version,Name选项将会分别读入相应的ANSA模块的ID。在窗口的Instances, Transformation Matrix, Models and File Name 选项将会详细显示装配件所包括的实体数、实体矩阵、零部件及组件的物理文件及文件的路径等信息。

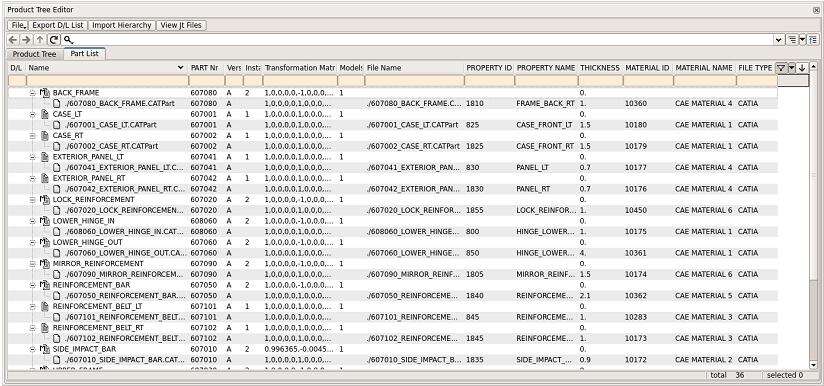

转换至零部件列表选项,将会在各自对应的文件列表中看到装配件的各零部件信息。



此外,在该选项卡中的其余列(PROPERTY ID,PROPERTY NAME,等)展示有关部件的其他信息。所有这些信息都是通过用户脚本从.xml文件读取的,可以起到过滤和定义部件的目的。


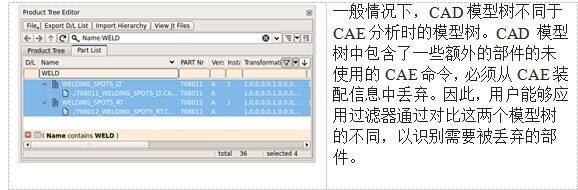

过滤可通过两种方式进行:

1.通过激活过滤面积和名称进行过滤,输入关键字显示想要过滤的部分进行过滤;

2.选择需要过滤的部分,直接用删除选项将其删除。

这样我们就已经确定了在后面的操作中需要用到的部件。
