ANSA横截面建模技巧深度剖析

ANSA中是可以看横截面的，其作用自不必多讲，作报告截图、穿透检查、内部结构检查等。

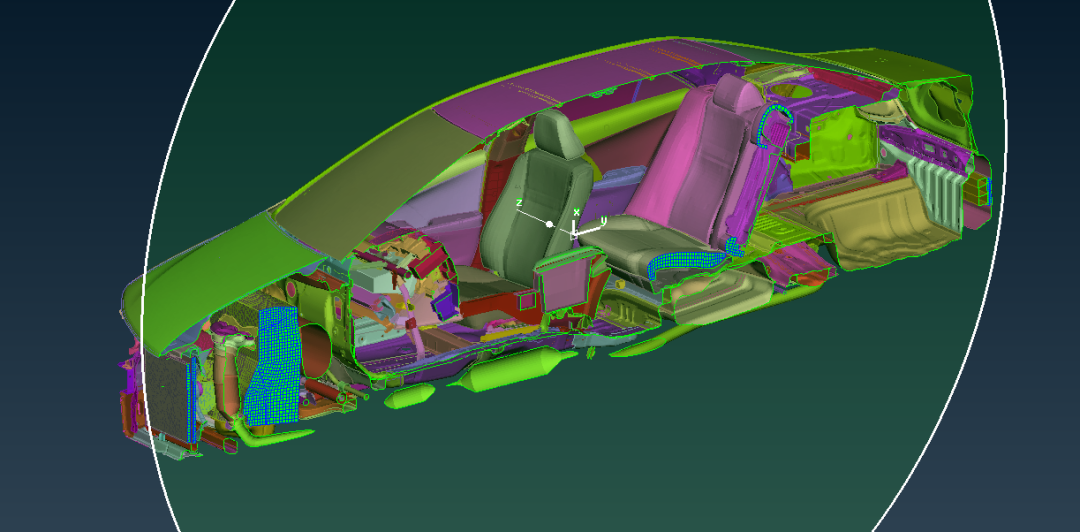

新建横截面的激活命令是：Cut Plane > New ，再往下则是横截面的方向的控制了，上图中的截面是个ZX面的界面，所以我选择了Default ZX，接下来要在模型选择一个节点作为分隔点，结果就能看到如上的横截面了。

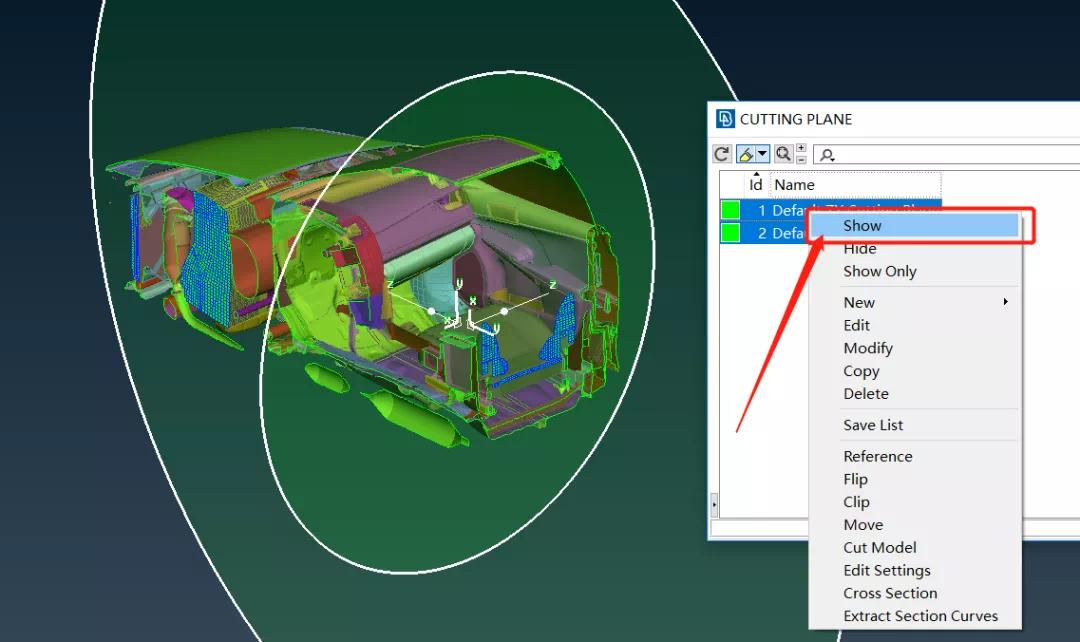

如果你新建了很多个横截面，那么也可以打开Cut Plane > List，单独选择某个横截面，设置为仅可见或者均可见，结果由自己控制。

仅显示一个断面图

同时显示多个断面图

然后，就是如何移动我们的界面了，最好的方法就是选中某个横截面，右键选择

Move（界面中会出现一个Bar条，表明界面切换处于激活状态），然后按住鼠标中键拖动就可以看到截面随着在移动了。

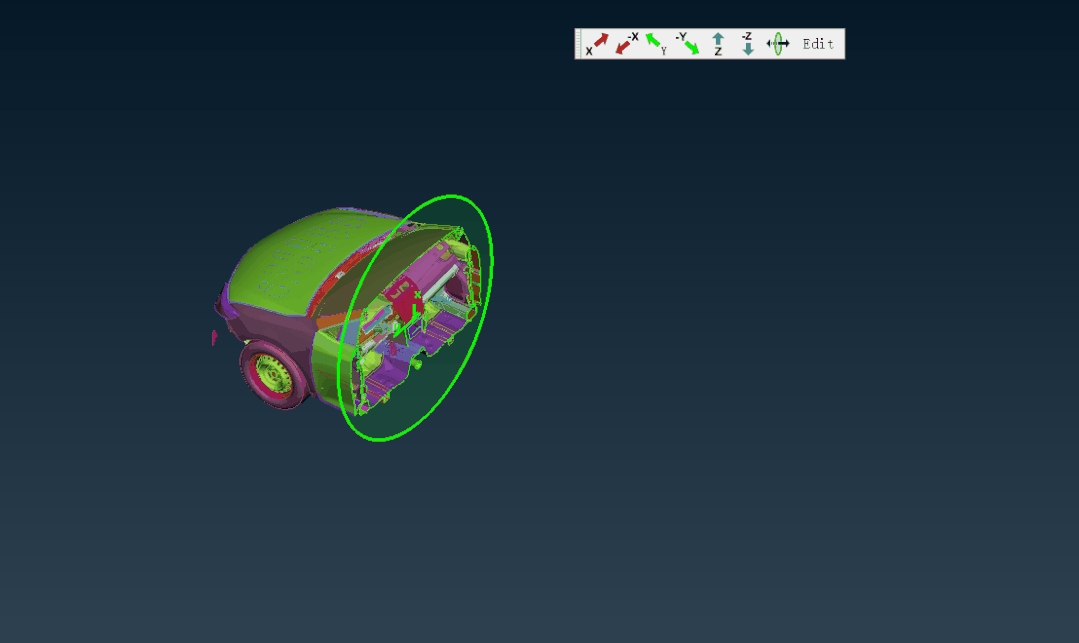

细心的小伙伴可能已经发现了，激活Move后，界面出现了一个Bar条，里面的按钮可以点击进行选择。是用来控制横截面的方向的。如下：

还有个值得一提的是Bar条中的Edit，可以用来控制横截面的颜色、形状、分割线的粗细等，欢迎大家自行探索。

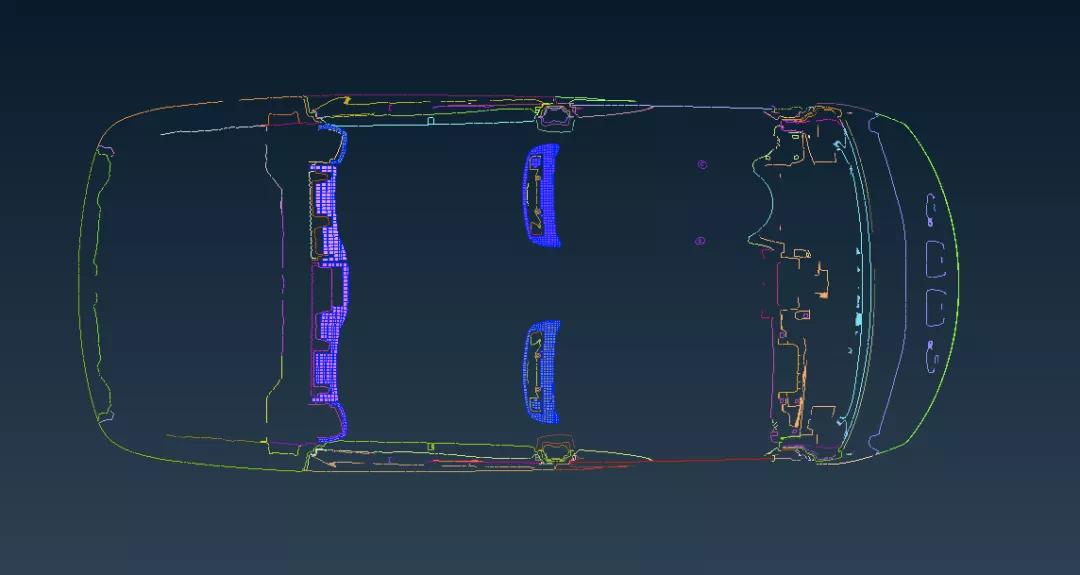

仅显示截面线图
