SOLIDWORKS自上向下设计：关联参考的妙用

关联参考是自上而下设计的纽带，通过关联才能把信息传递下去，所以要了解自上而下设计，必须先明白关联参考。今天我们先通过在装配体中创建新零部件的方法创建一个关联的零件，一起来了解关联是怎么回事儿。

设计意图

根据已知的水平仪尺寸，在玻璃管的上部创建一个上盖模型，尺寸和大小与水平仪切口处一致，当水平仪切口发生变化时上盖应随之变化。如下图所示。

在SOLIDWORKS中“水平仪”装配体。设计步骤如下：

1、插入新零件

因为本例要使用自上向下创建关联零件，选择【装配体】/【插入零部件】/【新零件】，如下图所示。

2、当光标放在视口中空白的地方会有“✔ ”符号，点击后会将此零件固定在装配体中，此零件的坐标系及原点与该水平仪装配体完全一致。新插入的零部件为“[零件1^水平仪]”，此时零件为虚拟零件，虚拟零部件保存在装配体文件内部，而不是在单独的零件文件或子装配体文件中。

注：虚拟零部件在关联设计中尤为有用。在概念设计阶段，如果您需要频繁试验和更改装配体结构和零部件，那么使用虚拟零部件相比采用自下而上的设计方法，具有以下几个优点：

• 可以在模型设计树中重新命名这些虚拟零部件，而不需要打开它们、另存备份档并使用替换零部件命令。
• 只需一步操作，即可让虚拟零部件中的一个实例独立于其它实例。

一旦确定了方案或者生成完整模型后，建议立即对该零件重新命名并保存在外部文件中，本例中为“上盖”， 如下图所示。

保存路径“与装配体相同”，或者选择指定路径， 如下图所示：

3、编辑该零件，进入编辑零件状态，选择水平仪切口上表面为基准面，创建一个草图。选择【草图】/【边角矩形】命令，端点均参照水平仪的切口处的交点，添加重合约束，如下图所示。

4、将此草图拉伸至切口的上端点完成拉伸特征的创建，如下图所示。

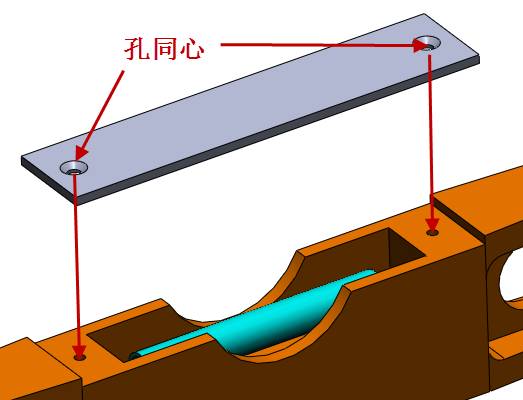

5、使用【异型孔向导】命令打孔，规格为“GB/T 847-1985十字槽半沉头自攻螺钉/ST2.2”，位置与水平仪的孔同心，如图所示。

6、上盖模型已经完成创建，再退出零件编辑状态后，上盖零件及关联特征后面出现了“->”符号，此符号表示带有外部参考，查看外部参考也可以看出是什么参考，如下图所示：

7、双击水平仪将其切口宽度尺寸由0.625in更改为0.75in后，测量其上盖相对的边也为0.75in，也就是说上盖零件的尺寸由此装配体中其他零件的尺寸来驱动变化，如下图所示。

8、右键单击具有外部参考的草图1，选择【列举外部参考引用】，将弹出一个外部参考引用窗口，此窗口列举了草图1中线段所参考的线段所属。在【列举外部参考引用】窗口左下角有【全部断开】及【全部锁定】按钮，这两个命令可以让用户修改和控制关联零件和外部参考文件之间的关系。如下图所示：

9、点击【全部锁定】按钮，可以锁定或者冻结外部参考，草图1后面的“->”变为“->*” 符号，恢复水平仪切口宽度尺寸为0.625in，上盖的对应边线长度仍为0.75in。使用【锁定】，可以暂时锁定当前模型的参考关系，如下图所示：

10、再次选择【列举外部参考引用】，选中【全部解除锁定】按钮，发现上盖边线立即还原成水平仪匹配大小，也就是0.625in，草图1后面的“->*”也还原为“->” 符号。

注：全部锁定的操作是可逆的。

11、如果参考关系不想要，可以选择【全部断开】按钮，系统自动弹出一个窗口，提示所有的外部参考将断开，如果选择【确定】，草图1后面的参考符号“->”也还原为“->x” 符号。

注：一旦选择了【全部断开】，将无法再激活参考，该操作是不可逆转的，因此进行此步操作时一定要谨慎。一般关联关系在需要断开的零部件做作为借用件时，考虑断开，以免发生关联混乱。

12、单独打开上盖零件，然后将水平仪装配体模型关闭，发现关联的草图及特征后的“->”变为了“->？”，此符号表明找不到外部参考，因为所参考引用的外部实体已经关闭。重新打开水平仪装配体，“->？”将会变为“->”。这个是需要大家注意的，有时候出现“->？”，很多工程师会慌，怕关联丢失，如果明白关系就知道是真丢失还是没有打开参考引起的。

注：当发现参考的零部件或者草图后面出现“->？”符号时，判断下所用的参考是暂时没在软件中打开还是真正意义上的遗失，如果发现参考彻底丢失的情况，立即使用【删除/添加几何关系】将丢失的参考关系删除，赋予新的参考关系，以免在以后的关联中出现问题。
