‌SolidWorks与Abaqus关联设置教程‌

ABAQUS非线性功能强大，但是建模能力有限，对于复杂的结构模型，ABAQUS的建模功能不足，Solidworks与Abaqus接口插件解决了复杂模型的建立过程，实现Solidworks和Abaqus之间模型的关联导入，保持SolidWorks模型和Abaqus模型间的关系。

配置前注意事项：

1.配置前确保电脑已经安装成功Soildworks和Abaqus；

2.SW和Abaqus版本最好不要差距过大；

3.本次演示以Abaqus 2022 和 SolidWorks 2019 为例。

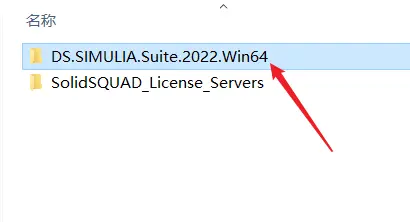

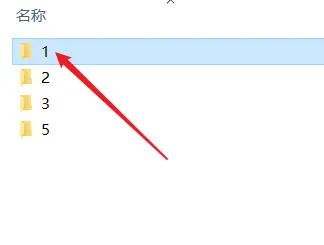

1.打开Abaqus 2022的安装包，进入【DS.SIMULIA.Suite.2022.Win64】文件夹，里面有4个文件夹，打开第1个文件夹

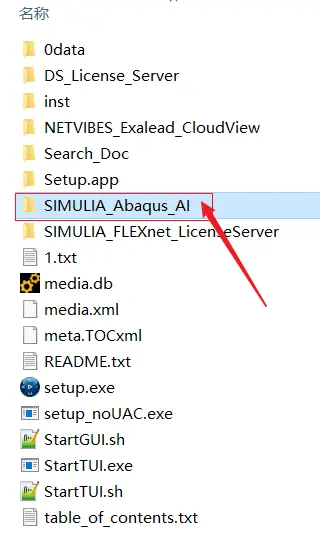

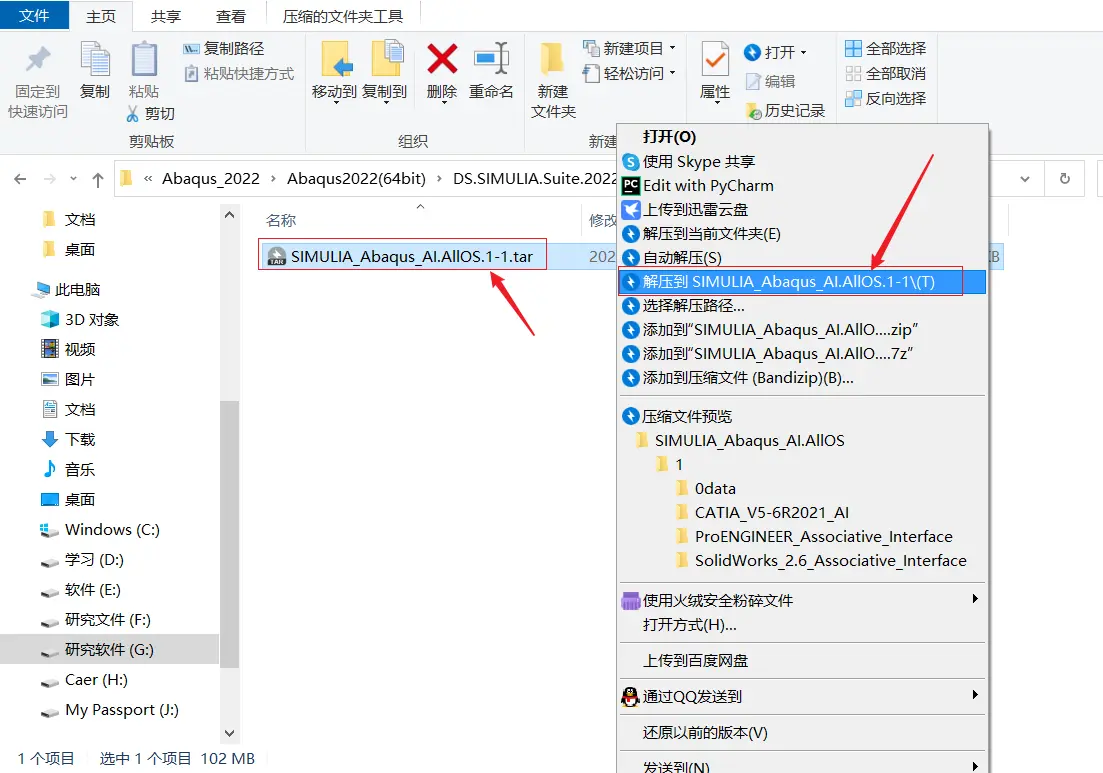

2.找到【SIMULIA_Abaqus_AI】文件夹并双击打开，将【SIMULIA_Abaqus_AI.AllOS.1-1.tar】压缩包解压

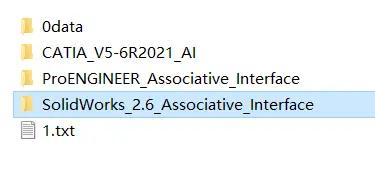

3.进入解压后的文件夹，里面有CATIA、ProE、Solidworks各自的关联文件

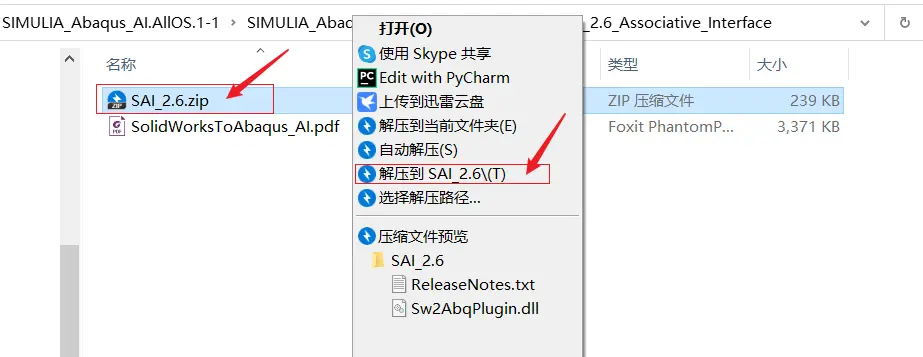

4.打开【SolidWorks_2.6_Associative_Interface】文件夹，右击将【SAI_2.6.zip】压缩包解压

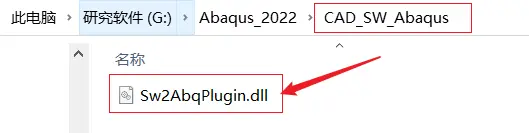

5.打开解压后的压缩包，将【Sw2AbqPlugin.dll】文件复制Abaqus安装目录下（或者其他地方，可以新建个文件夹存放）

6.桌面右击Solidworks图标，以管理员身份运行，（若右击后没有以管理员身份运行的，可以按住Shift后右击）

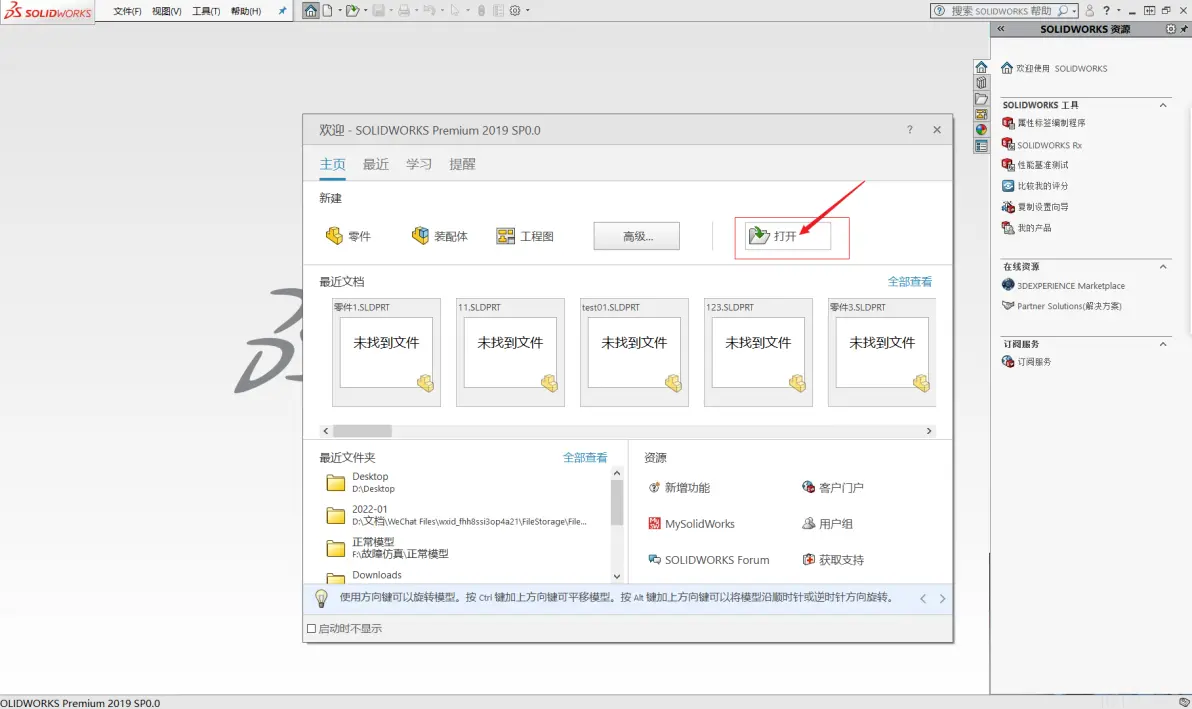

7.点击【打开】

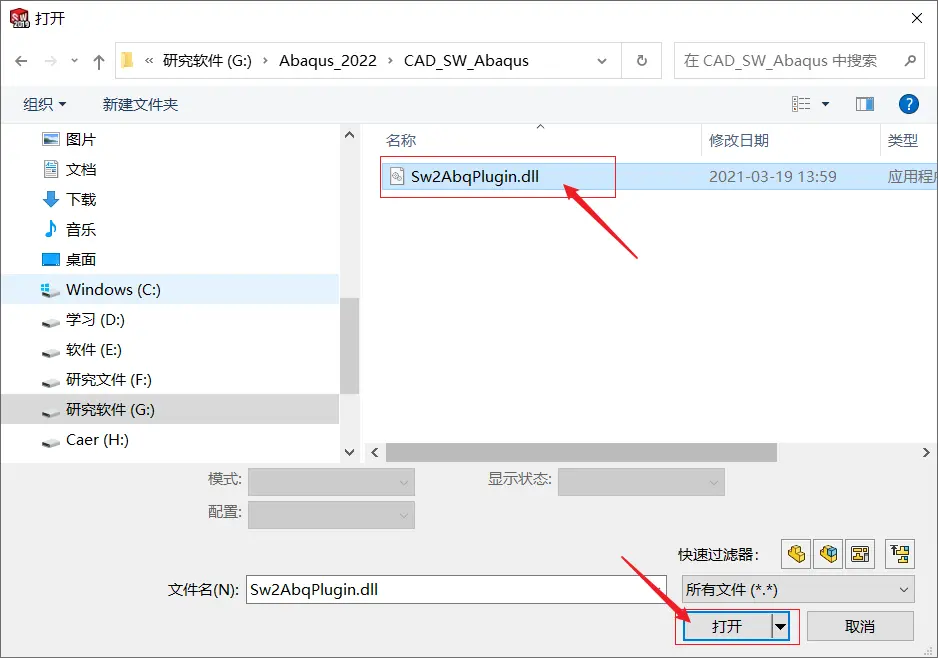

8.选择前面的【Sw2AbqPlugin.dll】文件，点击打开

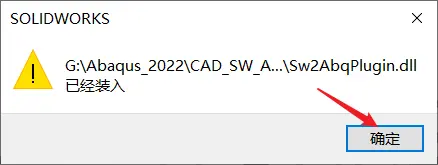

9.出现【已经装入】，点击确定

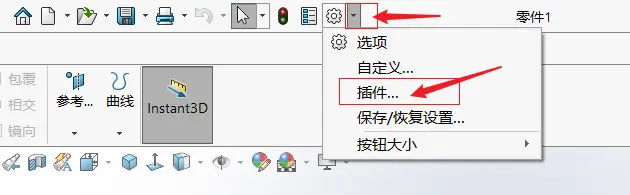

10.点击SW中选项右侧倒三角，点击插件

11.勾选【Abaqus/CAE】

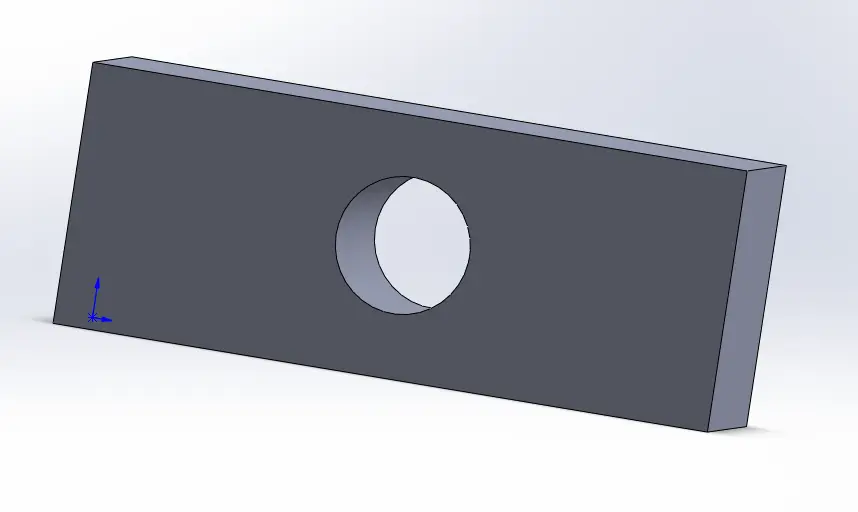

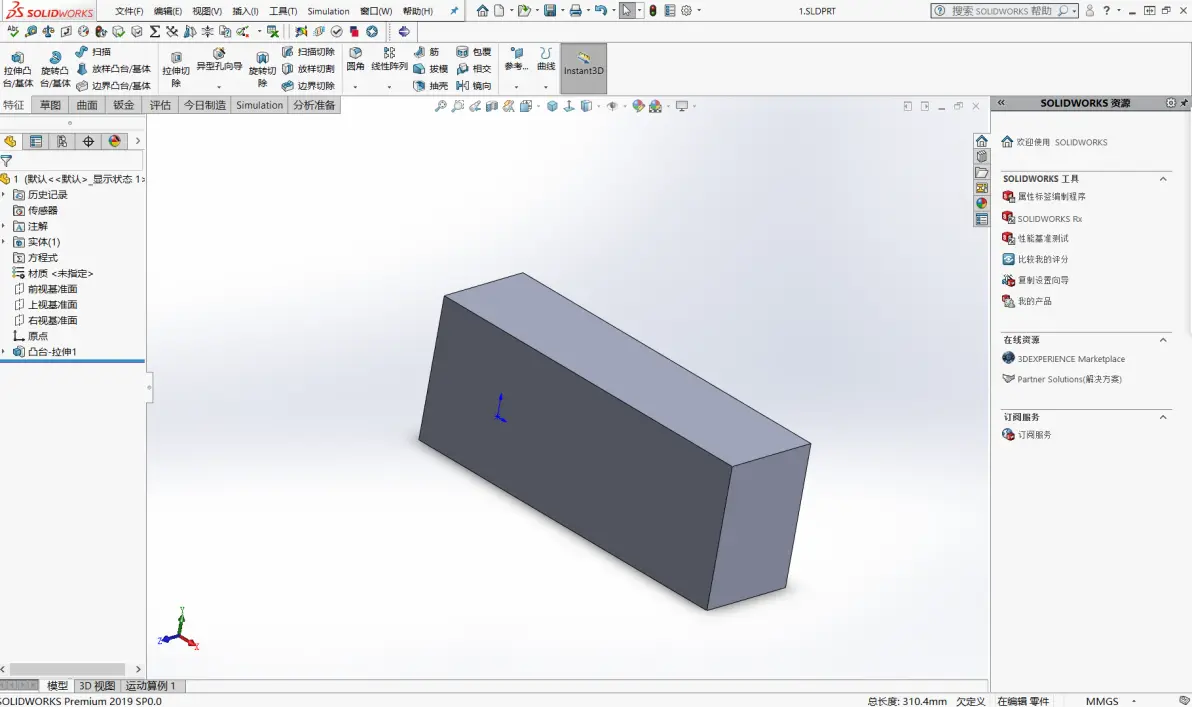

12.在SW中随便建一个模型，并保存一下（最好以英文名保存）

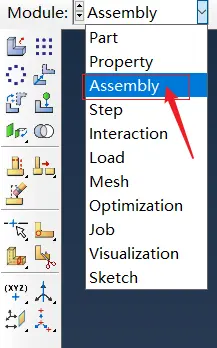

13.启动Abaqus 2022 ，切换到【Assembly】模块下

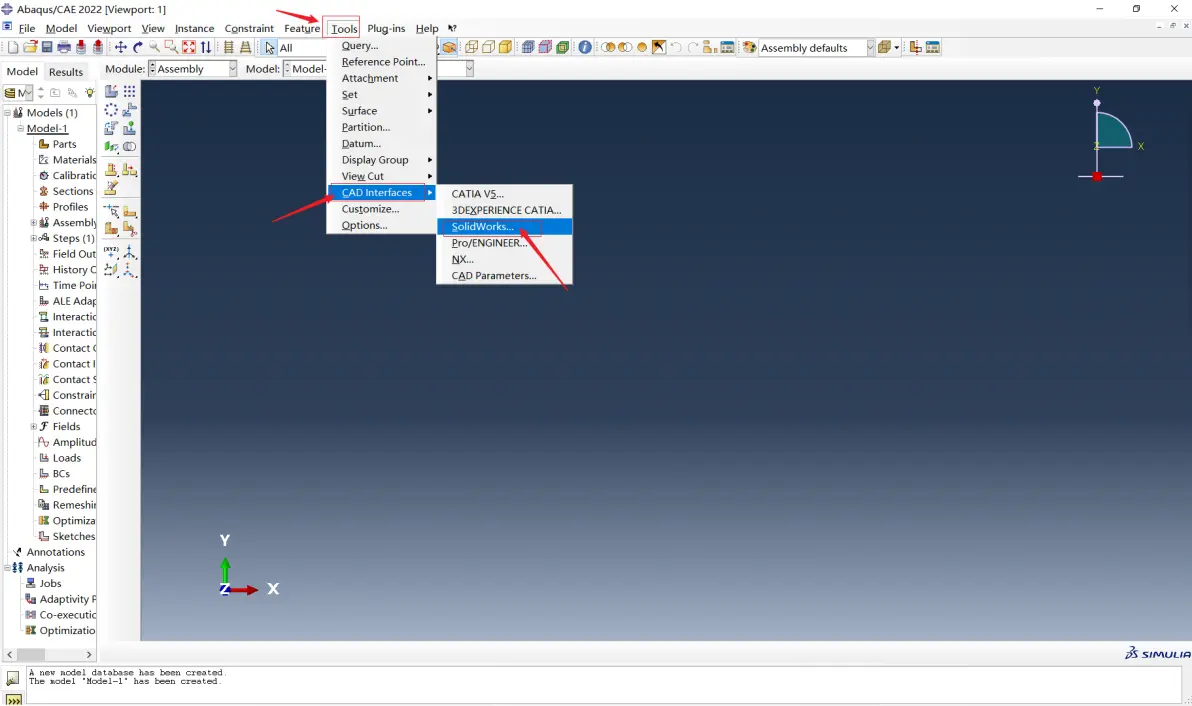

14.点击工具栏中的【Tools】-【CAD Interface】-【Solidworks】

15.点击【Enable】，状态栏会显示已经打开了和SW连接的49180端口

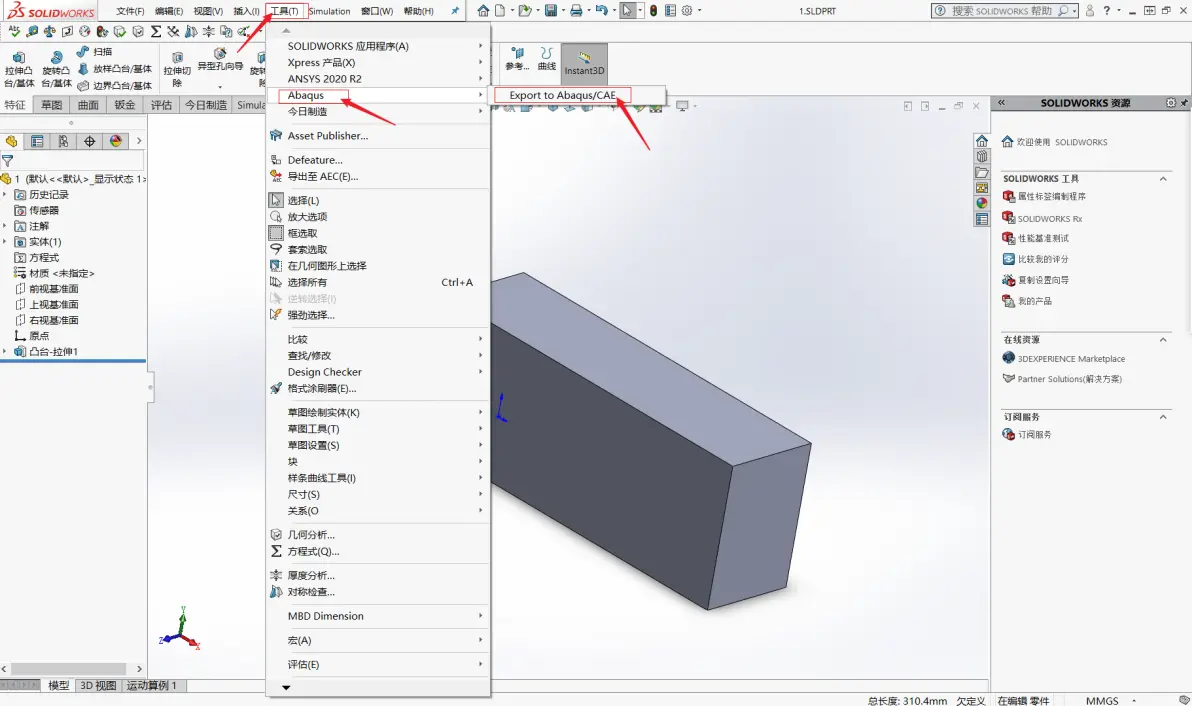

16.回到SW中，点击【工具】-【Abaqus】-【Export to Abaqus/CAE】

也可直接点击Abaqus插件图标

17.点击 ✔

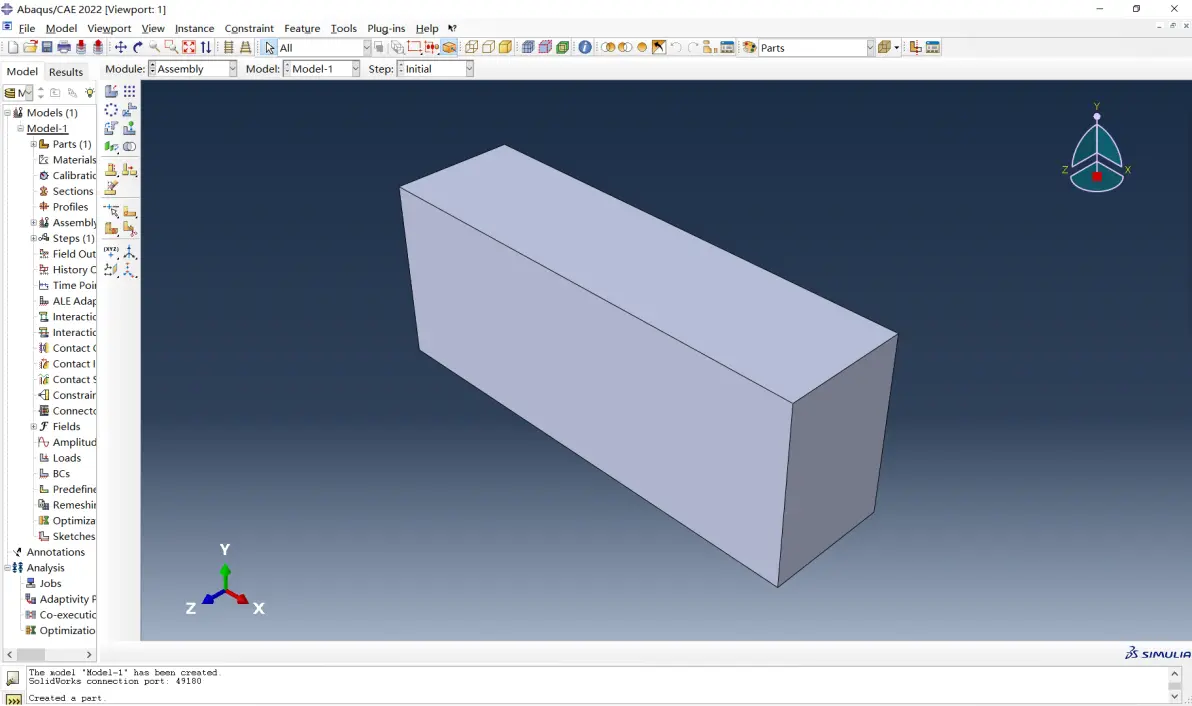

18.此时模型已经打入到Abaqus中了

19.在SW中修改一下模型后,点击Abaqus插件图标

20.Abaqus中的模型也会同步更改

----祝收敛
