‌Solidworks不规则网兜建模教程‌

    写在前面：利用solidworks建了一个不规则（这里的不规则指的是顶面是不规则的）网兜，核心的建模方法是一个笨方法，所以仅供参考，也欢迎各位高手批评指导。

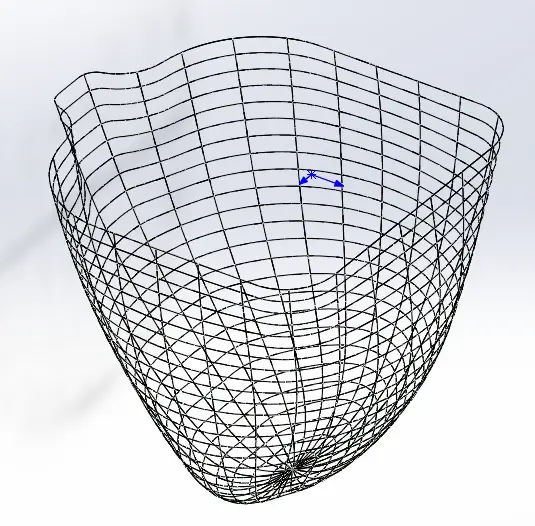

    先放一张成品图，如下。

网兜成品图

建模步骤：

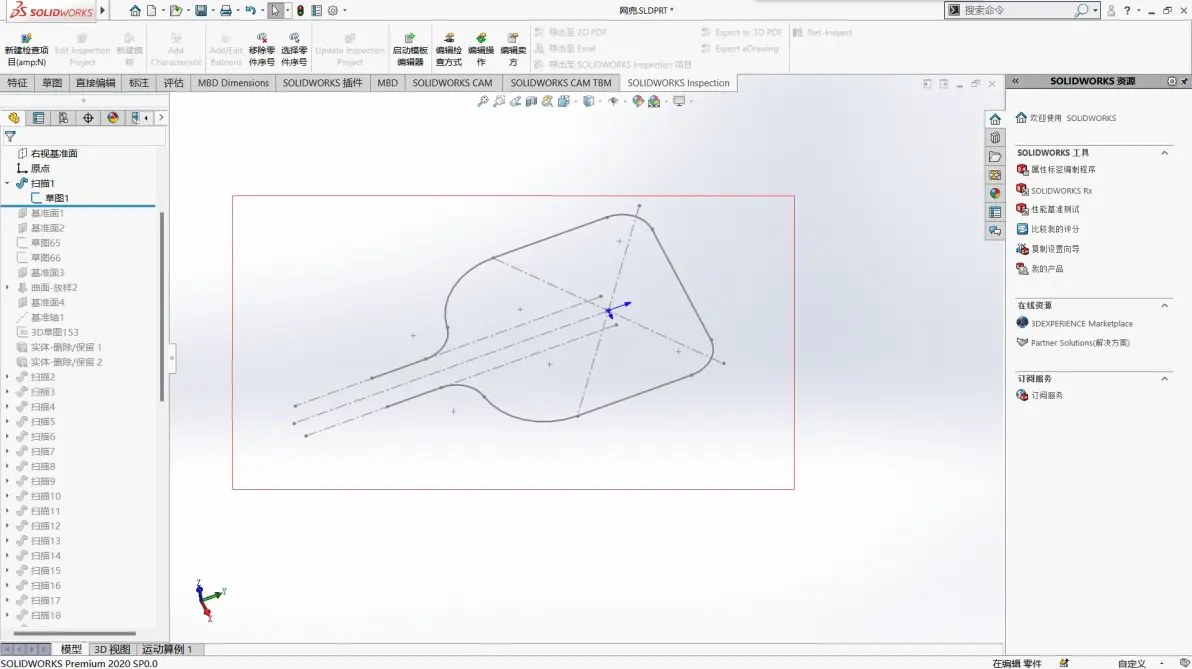

（1）现将网兜的顶面依据你想要的样子大概建好，如下图所示。

网兜顶面图

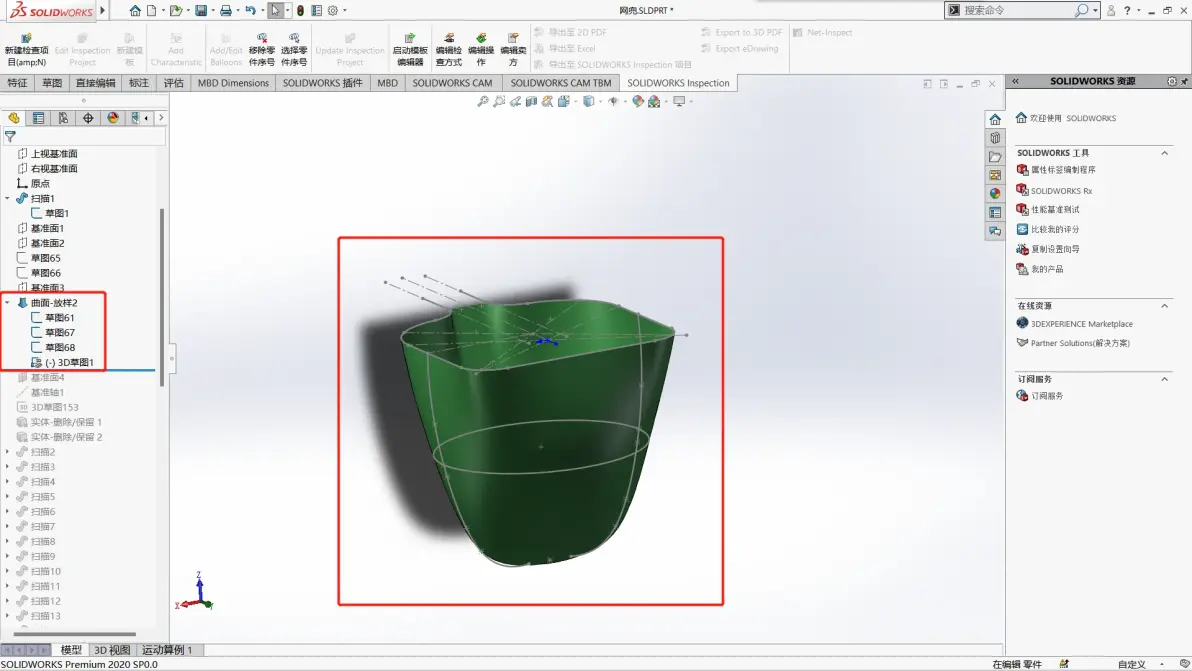

（2）接着使用“放样”命令，在放样前建好几个辅助面并画好放样轮廓，最下面的轮廓可以用一点代替。添加引导线使得形状更符合实际一些。放样成功后会形成如图的一个面。

注意：引导线要与轮廓线是“穿透”的约束，否则可能放样不成功。

放样说明

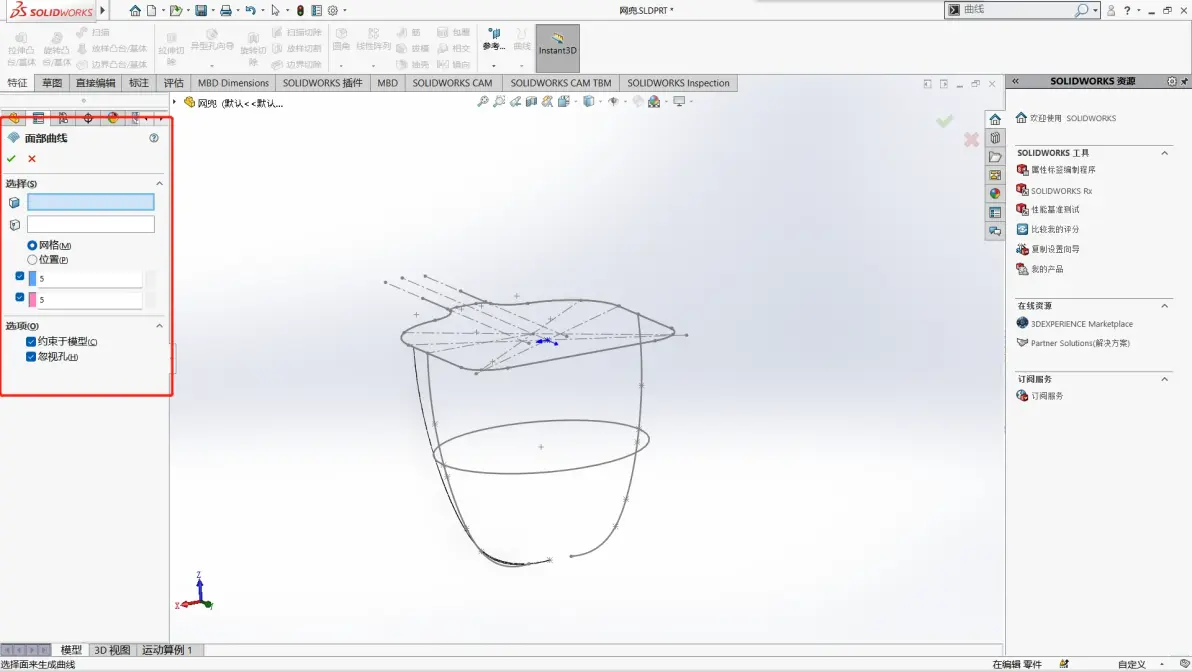

（3）接下来是最重要的一步，使用“网格曲线”命令，这里面就选择我们刚才放样生成的面，然后可以通过输入的数字可以调整生成网格的多少。接着会生成一系列3D曲线，如下图所示。

网格曲线

3D曲线

（4）接着对众多的3D曲线使用“扫描”就可以了。这样会生成一系列实体。这也是我所说的笨方法，因为重复操作太多，这里我也没想到什么好办法。

（5）最后把这些实体合并成一个实体就可以了（使用“合并”命令）。

注意：合并的时候会有先后关系，先选择的作为参考。不按先后关系可能会导致合并不成功。
