SOLIDWORKS参数化建模:基本原则与实战技巧

我们都知道SOLIDWORKS软件本身的建模方式就是基于参数化的,但是要实现参数化可不是随便怎么建模都可以的。我们这里所说的SOLIDWORKS参数化主要针对系列化的产品,可以通过参数修改,实现产品变更。


系列化的产品特点就是有相同的逻辑,结构类似,最简单的比如可以直接通过长宽高的修改,来完成整个模型的变更。这个时候我们建立参数化模型的基本原则有:

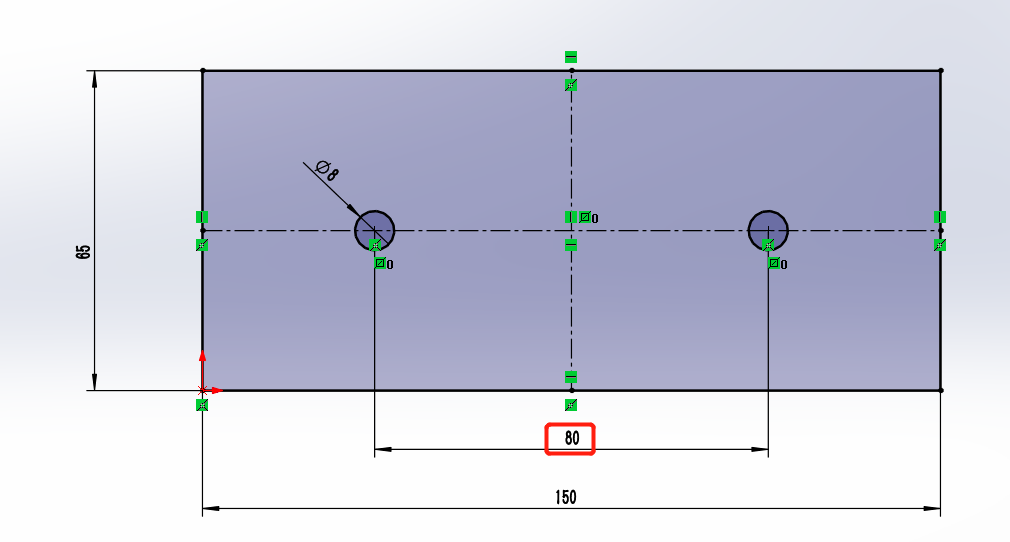

1、绘制零件时,考虑设计意图,比如下图中,我们需要关联变化的是孔间距的尺寸,那我们在进行尺寸标注时,就标注孔间距,而不是孔距边的距离。

SOLIDWORKS建立参数化模型基本原则的图1

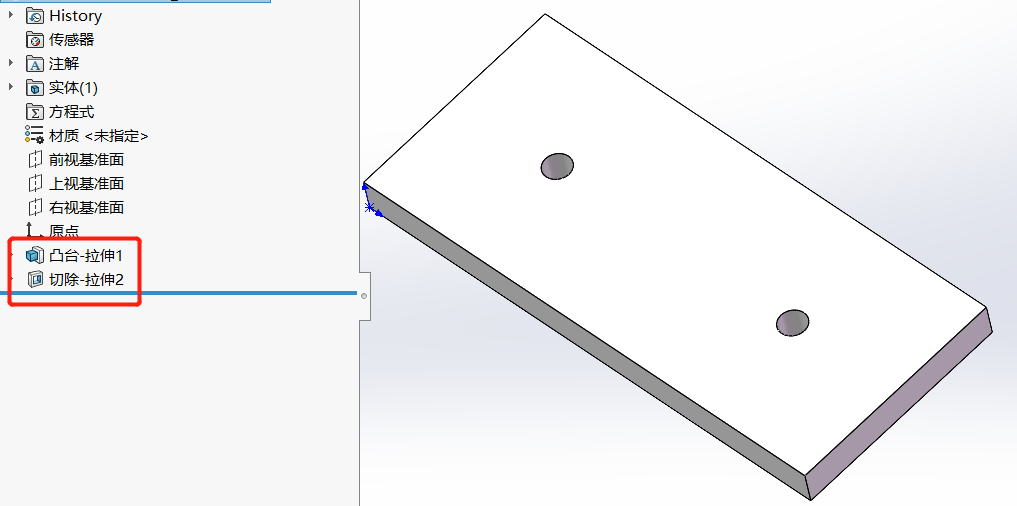

2、假如上图中的两个孔,在一定情况下会没有,那我们在建模时,就不要在一个拉伸中将孔做出来,而是先拉伸凸台,再去做孔的切除特征。

SOLIDWORKS建立参数化模型基本原则的图2

3、将产品分成多个模块,将标准模块作为一个整体来进行装配,这样便于后期模块的替换。

4、涉及到零部件替换的,在做配合关系时,尽量使用基准面或基准轴。

5、涉及到阵列的,要考虑会不会有间距不一致的情况,如果有,那就不能用阵列了。
