SOLIDWORKS软件参数化建模配合技巧

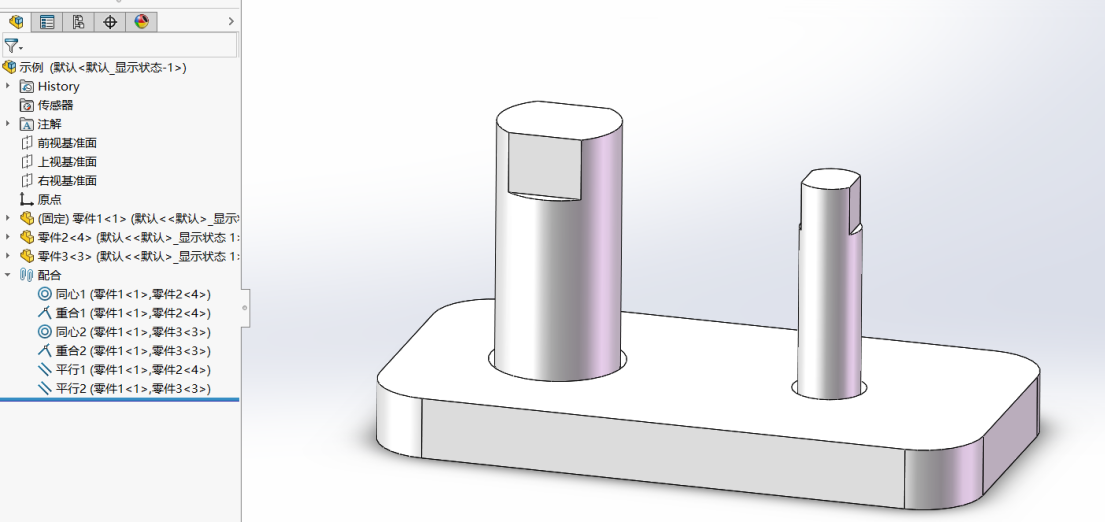

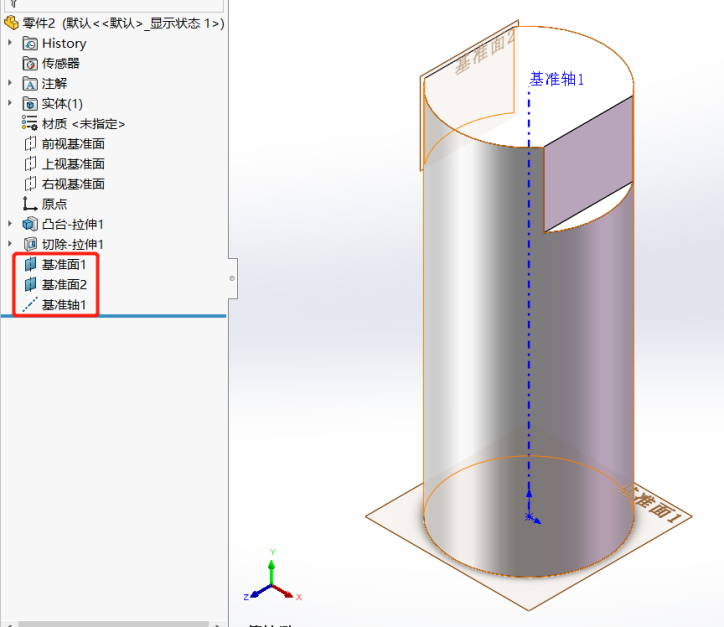

1. 我们要考虑,零部件是否存在替换的情况。如果存在,那我们在做配合时就要使用参考几何体(基准面、基准轴等)。如下图所示,两个圆柱体存在替换的可能,为了不让替换时出现配合错误,我们就要在两个圆柱体上建立同样位置、同样名称的基准面,用基准面再去和平板做配合。





2. 如果替换件和标准件有配合关系,尽量将标准件与替换件做成子装配体来整体替换。

3. 如果零件里面有阵列特征或者装配体中有阵列零部件,那我们在做配合时,就不要用阵列出来的特征或零部件来做配合,因为一旦阵列数量发生变化,所做的配合就有可能因为丢失参考而报错。

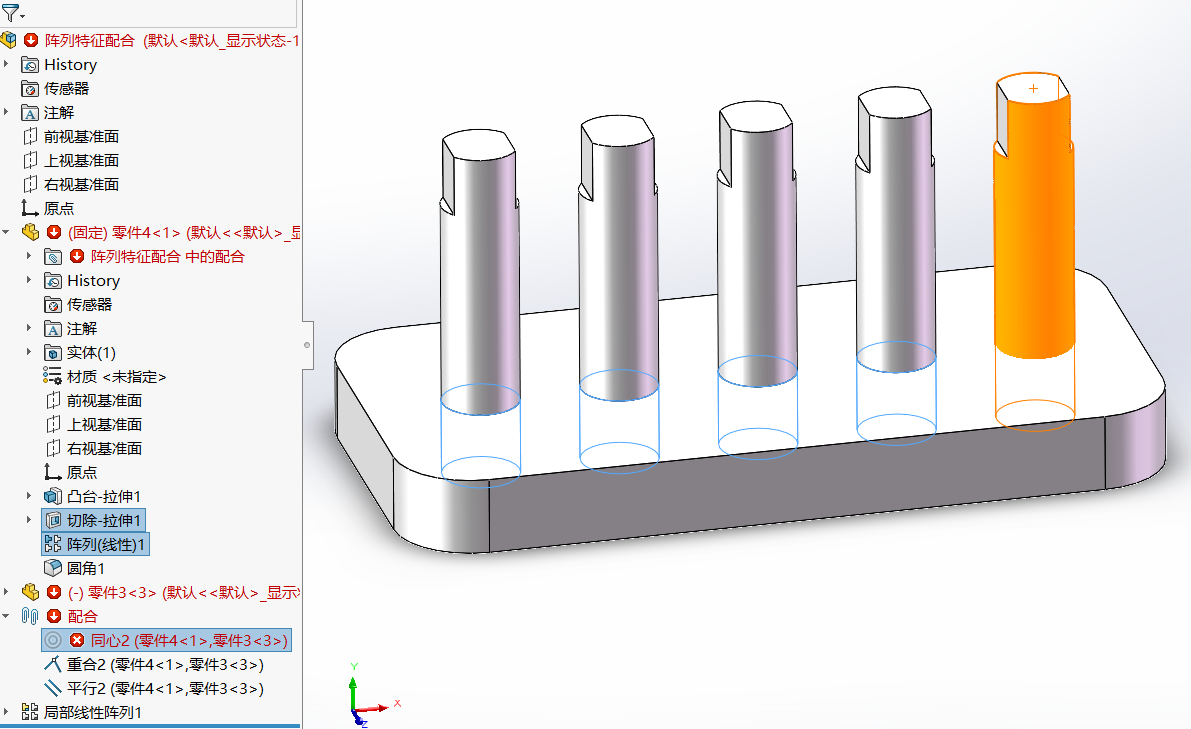

如下图所示,圆柱体在做配合时,没有和拉伸切除源特征进行配合,平板的阵列特征数量不发生变化,那就不会出现问题,一旦阵列数量减少了,那该配合就会因为找不到参考而报错。



4.如果零部件有关联位置变化,尽量使用重合、同心等配合,以减少后期可能出现的逻辑关系的使用。
