SolidWorks组合夹具元件参数化模型库构建策略

1 基于SolidWorks的组合夹具元件参数化模型库建立

组合夹具按照用途的不同可分为８大类：基础件、支撑件、定位件、导向件、夹紧件、紧固件、辅助件及组合件。基于ＳｏｌｉｄＷｏｒｋｓ平台组合夹具元件图库设计方法，主要应用于参数化建模功能模块，构建庞大的元件库，以便在后期夹具设计和虚拟装配中直接调用。

1.1 组合夹具元件参数化设计方法

参数化设计是指参数化模型的尺寸用对应的关系式表达，通过调整参数来修改和控制几何形状，自动实现元件的系列化造型。参数化设计方法在修改元件时只需变化一个参数值，将自动改变所有与它相关的尺寸。组合夹具元件的尺寸实现了全参数化，只须编辑定义的参数即可完成基本的修改操作，所有的几何特征均由尺寸参数控制。在建模时采用ＳｏｌｉｄＷｏｒｋｓ的配置功能，可以通过系列零件设计表来控制系列零件的尺寸值，从而生成不同的配置，实现参数化设计。

1.2 定位元件参数化模型库建立

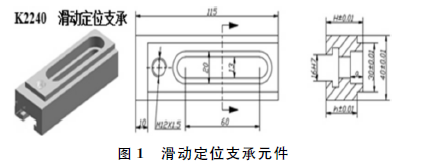

组合夹具定位元件主要用于确定元件与元件、元件与工件之间的相对位置，以保证夹具的装配精度和工件的加工精度，主要包括各种定位销、 定位盘、定位键、定位轴、各种定位支座、定位支 承、锁孔支承、顶尖等。在参数化设计定位件把同一系列中尺寸最大的元件作为父本，确定不同夹 具元件的主次关系，其他元件作为子本进行参数化设计；当对不同零件进行组合夹具设计、方案修 改及优化时，只需要对父本的相关尺寸进行修改，子元件的相关尺寸、特征也跟着作相应的变化。文中采用Ｅｘｃｅｌ表格驱动技术建立组合夹具元件三维标准件库，该方法原理简单，参数化设计方便，以滑动定位支承为例，如图１所示，叙述参数化组合元件系列化标准库的建立过程。

１）建模：①首先进入草图绘制，选择前基准 面，草绘长方形，使用约束及尺寸标注建立一个长115ｍｍ、宽40ｍｍ的矩形，完成草图。进入基本建模，选择" 拉伸凸台／基体" 指令，然后拉伸50ｍｍ，将50ｍｍ进行链接，命名为Ｈ ，如图２所示。

②以长方体左侧面为基准平面绘制Ｔ型槽，选择切除拉伸，完全贯穿；再以长方体顶面为基准上绘制矩形，选择反侧切除，链接４５ｍｍ 为 Ｈ１， 建立方程式，反侧切除 ＝Ｈ－Ｈ１；在基准面上添加键槽，选择拉伸切除３０ｍｍ，链接３０ｍｍ 为ａ，作为草图参考绘制，选择完全贯穿方式。

③选择异型孔向导，插入Ｍ12×1.5螺纹孔，完全贯穿，完成滑动定位支承的建模，如图３所示。

２）零件参数定义：在标定尺寸时，可以自己定义尺寸名称，将主要特征和尺寸专门命名，可以方便识别和管理系列零件。选择尺寸下拉菜单，在“主要值（Ｖ）”中进行修改，将需要系列化模型的尺寸修改名称后点击 “配置 ”选项，选择 “此配置”，此时零件红色的尺寸即为需要变化的尺寸。

３）建立系列化零件设计表：①在插入下拉菜 单中选择“表格”子菜单的" 设计表" 功能，生成一个ＥＸＣＥＬ表格。只需将图１中滑动定位支承元件代号中不同变化的参数值导入表格，系统会自动生成系列零件，如图４所示为滑动定位支承的系列化零件表格。

_②查看系列零件：选择系列零件代号，双击元件代号，调出已建立的每个型号夹具元件，可以查看相关配置信息，如图５所示。
