SOLIDWORKS参数化设计:工程图自动更新技巧

SOLIDWORKS参数化设计不仅仅包括三维模型的参数化设计,还包括工程图的自动更新,由于自动出图仍然存在一定的局限性,不能完美的实现视图的布局及尺寸的标注,因此,现阶段采用的最多的仍然是图纸的更新,也就是利用SOLIDWORKS本身三维与二维模型的关联性,当三维模型尺寸变化之后,二维图纸随着更新。


我们之前介绍的SOLIDWORKS参数化设计软件-SolidKits.AutoWorks,在工程图纸方面,也是使用的自动更新,但是自动更新时,有时候会出现悬空尺寸,有时候会出现尺寸布局混乱,针对以上两种情况,该软件特别做了开发,使用户可以根据情况来进行设置。

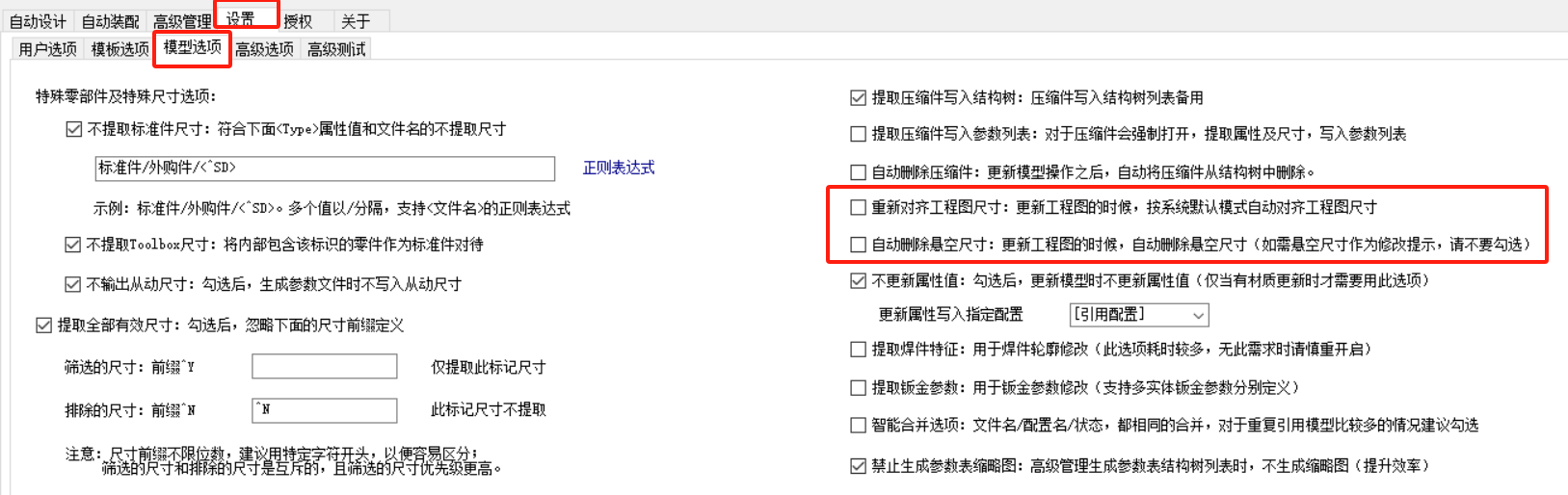

在【设置】-【模型选项】中,提供了两个选项:【重新对齐工程图尺寸】和【自动删除悬空尺寸】。

SOLIDWORKS参数化设计

当我们在进行参数化模型测试时,发现工程图更新后尺寸布局混乱,就可以勾选【重新对齐工程图尺寸】,这样,工程图更新之后,就会按照SOLIDWORKS默认模式重新排列尺寸。



勾选【自动删除悬空尺寸】,则会在工程图更新后,自动删除悬空尺寸。
