基于SolidWorks的Workbench参数优化：方法总结与实践

一.SolidWorks与Workbench连接

        Workbench下的参数优化需要用到的带参数几何模型，即导入的模型应包含所需优化的几何特征，这种模型一般为三维建模软件直接导出的模型，例如SolidWorks下的.sldprt文件，注意一些通用的文件格式（.sat、.iges、.step、.x_t等）不能用于参数优化。

        进行参数优化前，需要进行软件间的关联，以使两者之间能够保持几何模型的双向刷新。关联方式参见如下视频：

04:02

SolidWorks与ANSYS Workbench的关联及几何模型驱动

1.4万观看 2弹幕

二.基于SolidWorks的参数优化方法

        在进行完软件的关联后，即可进行参数优化设计，优化设计的步骤参见如下视频：

13:15

ANSYS Workbench下基于solidworks的参数优化方法

2万观看 6弹幕

三.导入模型用DesignModeler更改后的优化

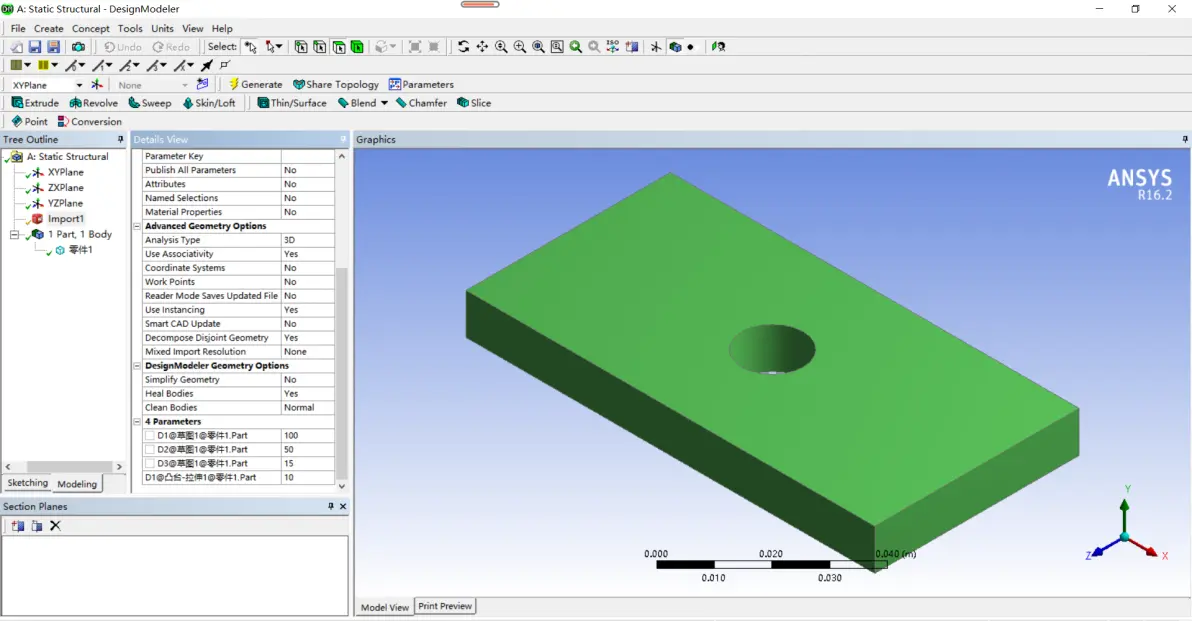

        因为初始几何模型可能无法达到仿真所需的前处理要求，所以可能还需要在DM中打开进行处理，例如点焊、分割等操作。但是当导入的几何模型通过DesignModeler打开编辑后，就不能用直接用上述视频的方法进行优化了，因为几何模型开始由DM进行驱动，而Model模块丧失了对几何模型的驱动权力，所以优化参数的选择需要DM模块进行。优化参数的选择位置如下图所示，点击Import1，在它的详细信息（最下的参数栏）中选择所需优化的参数即可。但是这个条件下，模型的拉伸尺寸无法被选定为优化参数，如图中所示的“D1凸台拉伸”的前面没有参数选择框。当选完这些优化参数后，后面的内容即可参照上述视频进行。

DM界面
