‌SolidWorks生成管道单线图教程‌

SolidWorks在石油化工、污水处理、食品生产线设计行业是一款功能强大的软件，这些行业设计中包含大量的管道设计，设计后的三维管道模型还需要出单线图，针对于这种设计工况，可以使用SolidWorks专门的管道设计插件Smap3d，Smap3D包含PID（流程图）、 3D管道设计、单线图生成模块。

利用Smap3D管道设计软件，可以绘制3D管道并自动生成单线图，其主要流程如下：

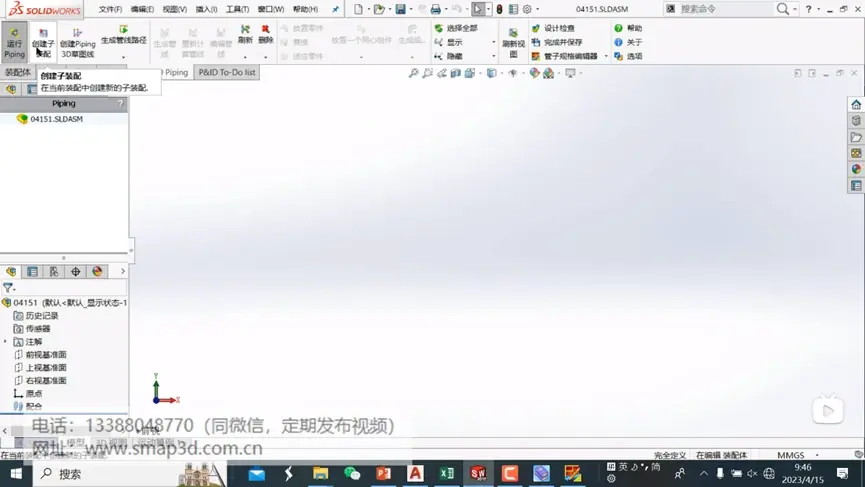

打开Solidworks软件，然后在Smap3D Piping选项卡中点击【运行Piping】的按钮，点击【创建子装配体】可以创建一个新的管道装配体。

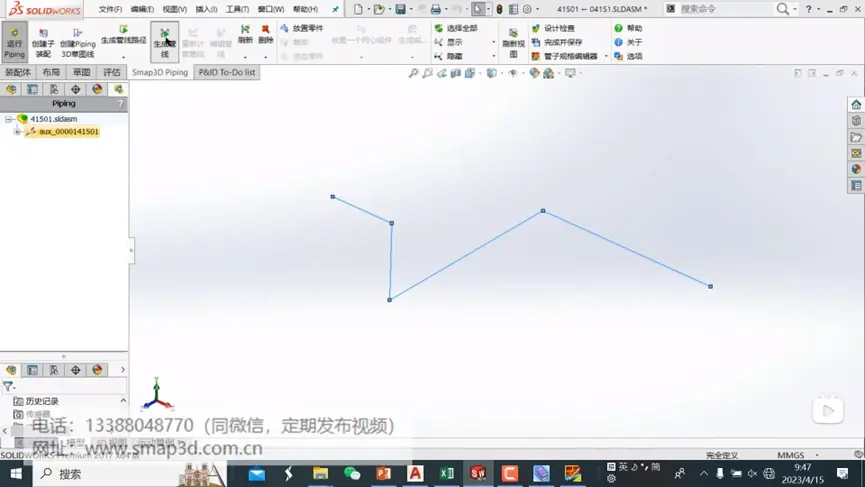

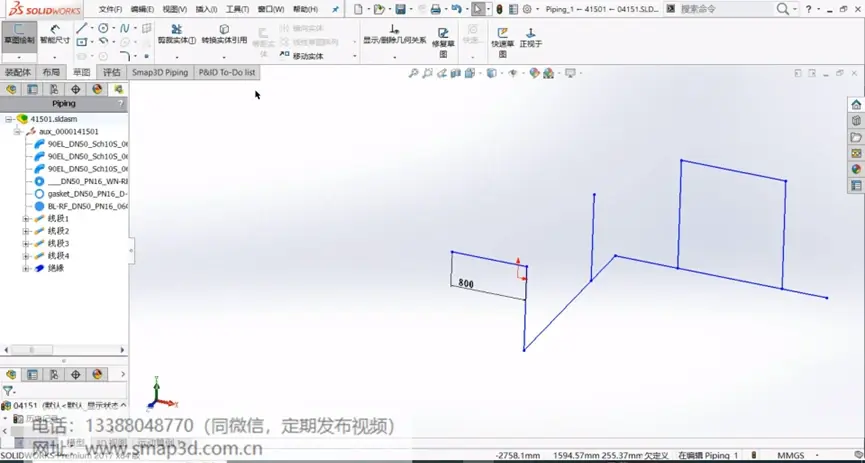

点击【创建Piping3D草图线】，进入草图绘制页面绘制管道线路草图。

草图绘制完成后，点击按钮【生成管线路径】，选中需要生成管线的路径，再点击按钮【生成管线】，可以手动选择需要生成的管道规格。

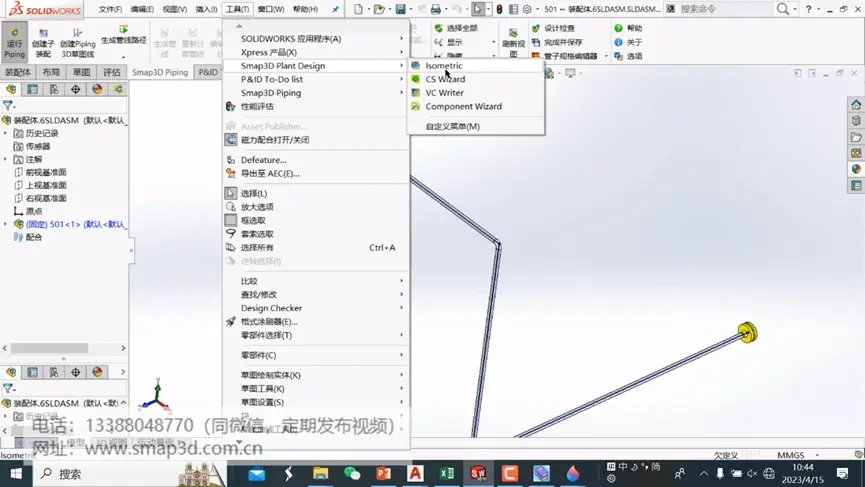

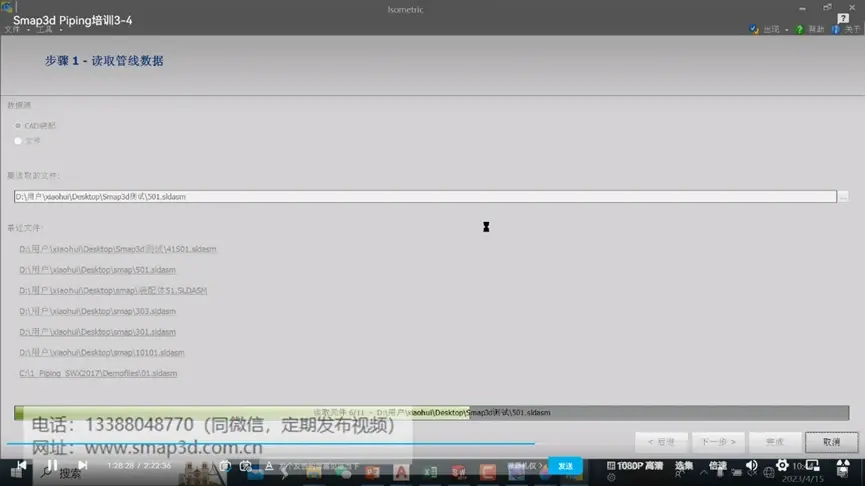

生成3d管线后，可以点击SolidWorks 工具》Smap3D Plant Design》Isometric，就可以进入到抽单线图的页面。

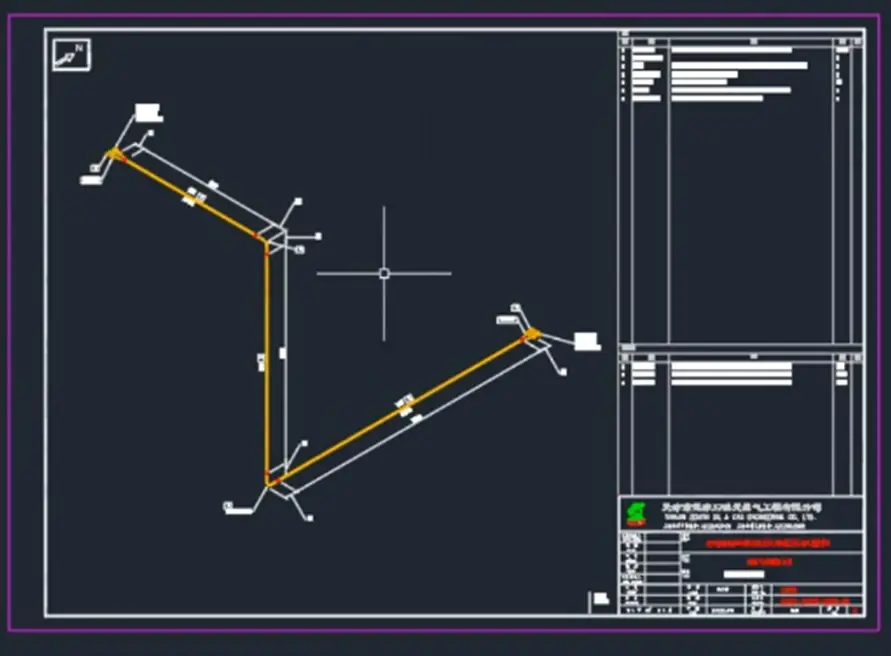

点击【完成】就可以按照预设的单线图模板生成单线图：

SolidWorks+Smap3d生成的单线图是基于ISOgen模块生成的单线图，和世界上主流管道设计软件生成单线图模块的一样，在单线图中可以表示管道系统在三维空间中的形状和位置，也可以清楚地显示出管道的走向、弯曲、分支、连接、支撑、阀门、仪表等元件。

SolidWorks+Smap3d生成的单线图的优势：

（1）  管道装配体是基于3D草图，极大的提高了管道装配体的稳定性。

（2）  仪表上的部件、管道紧固件、仪表阀上的部件作为虚拟件记载在管道元件内，可以方便的抽取材料清单；

（3）  使用通用的ISOgen模块来生成单线图，单线图模板和材料表模板生成起来也很方便。
